Выбор материалов и типа уплотнения зависит от химической совместимости среды с металлами и пластиками, а также от требуемой герметичности, определяемой наличием токсичных или летучих компонентов. Сухой ход магнитного насоса может привести к размагничиванию и перегреву магнитной муфты. EPDM обычно совместим со многими кетонами и рядом эфиров, но не стоек к маслам и углеводородам — совместимость проверяют по конкретной среде.
данные обновлены 2026-10-21 ·
1. Как подобрать Насосы для химического производства: материалы и герметичность: суть
Насос для химического производства подбирают от состава среды, её температуры, плотности, абразивности и требований к герметичности. Металл, пластик, рабочее колесо и уплотнение должны быть совместимы с реагентом; одинаковое обозначение насоса не означает одинаковую пригодность для разных составов.
При наличии токсичных или летучих компонентов отдельно оценивают путь возможной утечки и состояние уплотнений. Магнитная муфта снижает риск выхода среды через вал, но не отменяет проверки материалов и условий сухого хода. Решение фиксируют вместе с составом среды и режимом процесса.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».

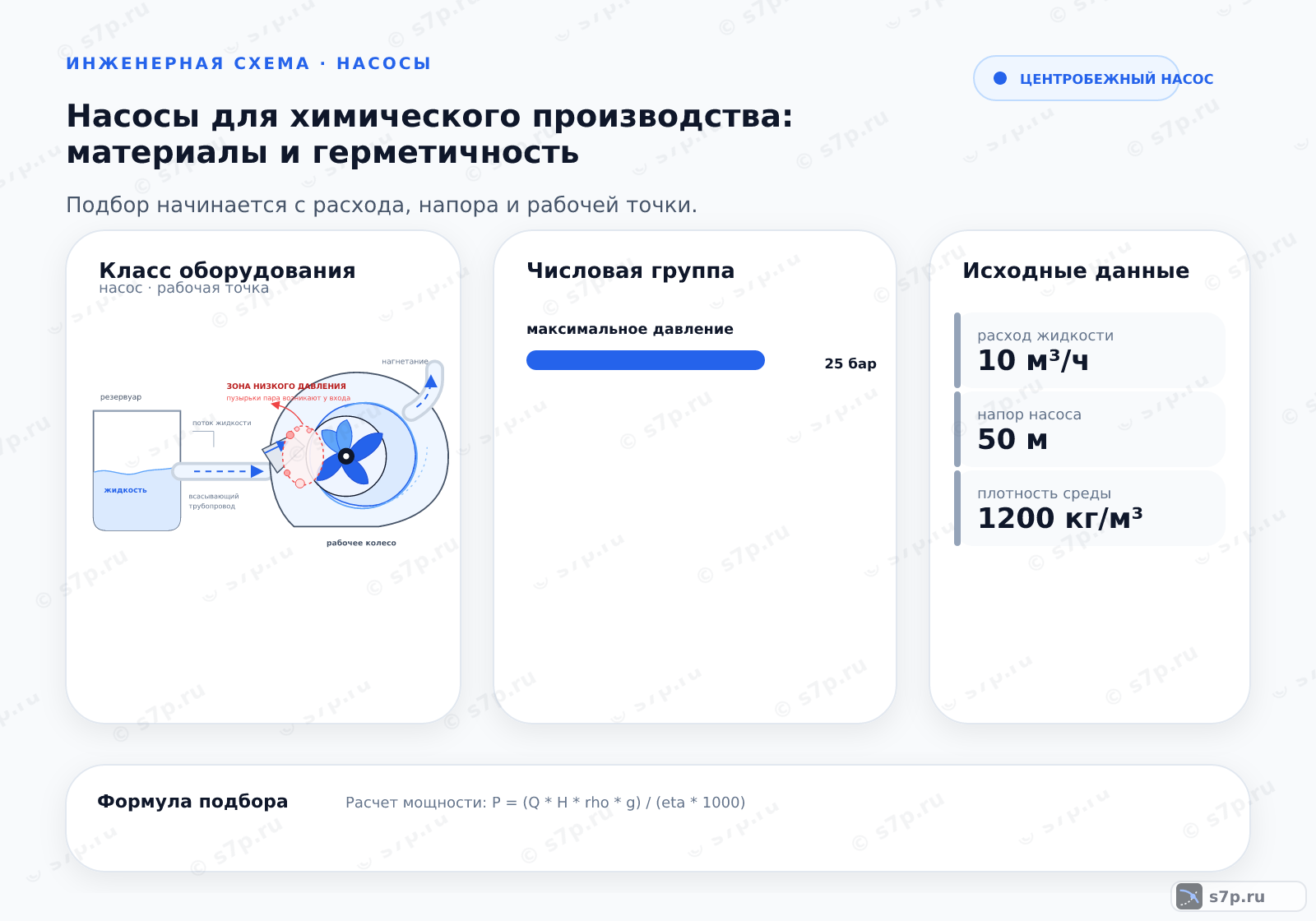

2. Калькулятор подбора
Калькулятор подбора используют как последовательную проверку параметров: сначала описывают среду, затем задают требуемый расход и напор, после этого сопоставляют плотность, температуру и кавитационный запас. Если хотя бы одно поле заменено предположением, результат нельзя переносить в рабочую схему без сверки.
Расчётная точка должна соответствовать режиму установки, а не только номиналу двигателя. По диаграмме проверяют положение рабочей точки, допустимое давление и запас до кавитации. Материалы проточной части и уплотнения выбирают после уточнения химической совместимости, чтобы гидравлический расчёт не скрывал ограничение по среде.

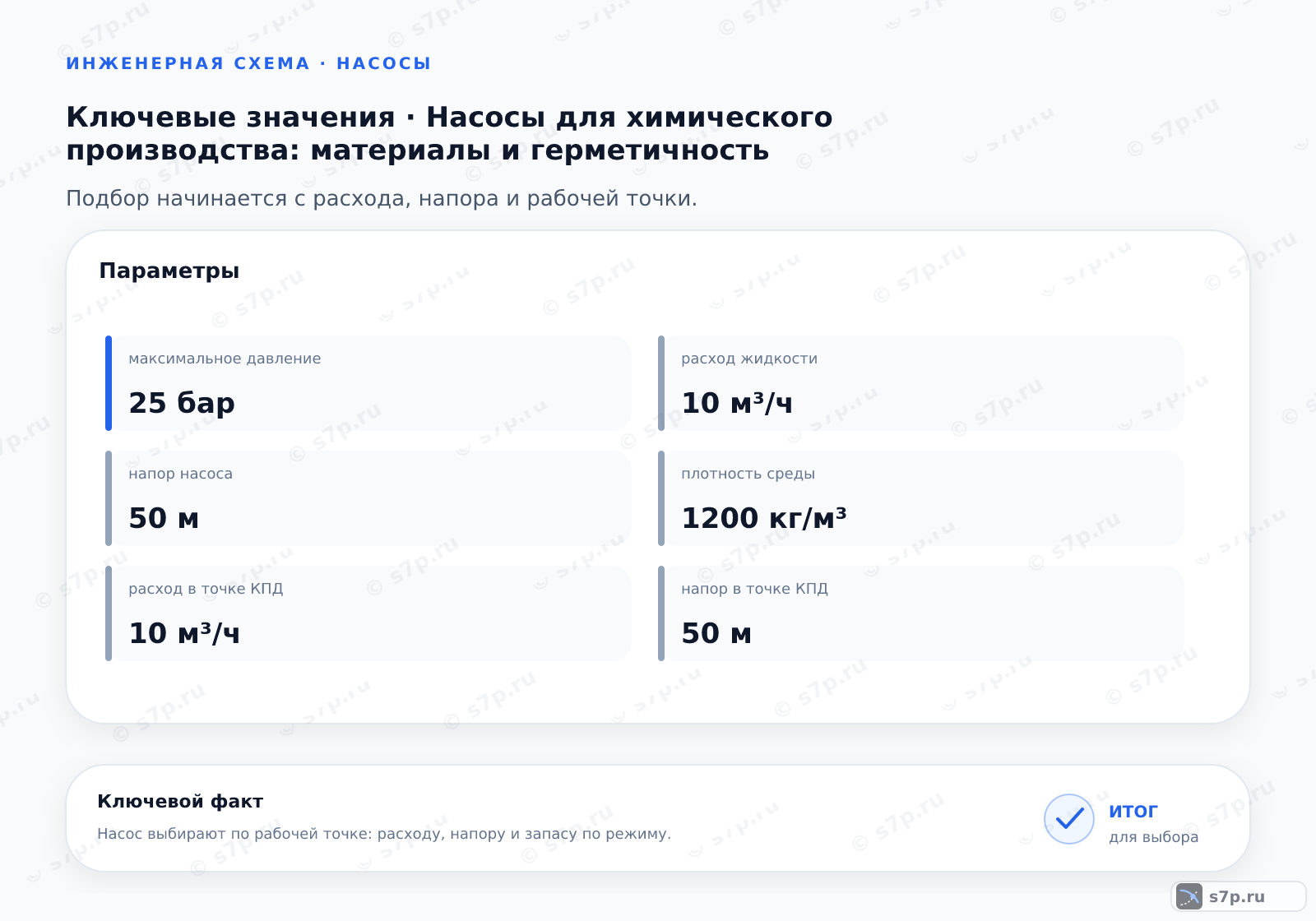

3. Исходные данные для расчёта
Для расчётного режима приняты расход 10 м³/ч, напор 50 м, плотность среды 1200 кг/м³, температура 60 °C и запас NPSH 1 м. Эти значения связывают гидравлическую часть с тепловой и химической нагрузкой; каждое из них нужно подтвердить паспортом и технологическим заданием.
Плотность влияет на требуемую мощность, температура — на материалы и уплотнение, а запас NPSH — на условия во всасывающей линии. При изменении состава нельзя сохранять прежнюю марку стали или эластомера автоматически: совместимость проверяют для фактического реагента, концентрации и режима.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Расход жидкости | 10 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Напор насоса | 50 м | м | инженерная практика; сверить по паспорту |
| Плотность среды | 1200 кг/м³ | кг/м³ | инженерная практика; сверить по паспорту |
| Температура среды | 60 °C | °C | инженерная практика; сверить по паспорту |
| Запас NPSH | 1 м | м | инженерная практика; сверить по паспорту |
4. Диаграмма зависимости
Диаграмма зависимости показывает, как расход и напор связаны с сопротивлением системы и возможностями насоса. Рабочую точку ищут на пересечении характеристик, затем проверяют, что она находится в допустимой области по давлению, мощности и кавитационному запасу.
Для химической среды график нельзя читать отдельно от плотности и температуры. При нагреве меняются свойства жидкости и нагрузка на уплотнения, а при росте сопротивления смещается режим. Поэтому итоговую точку сопоставляют с материалами проточной части и максимальным давлением исполнения 25 бар.
5. Типичные ошибки подбора

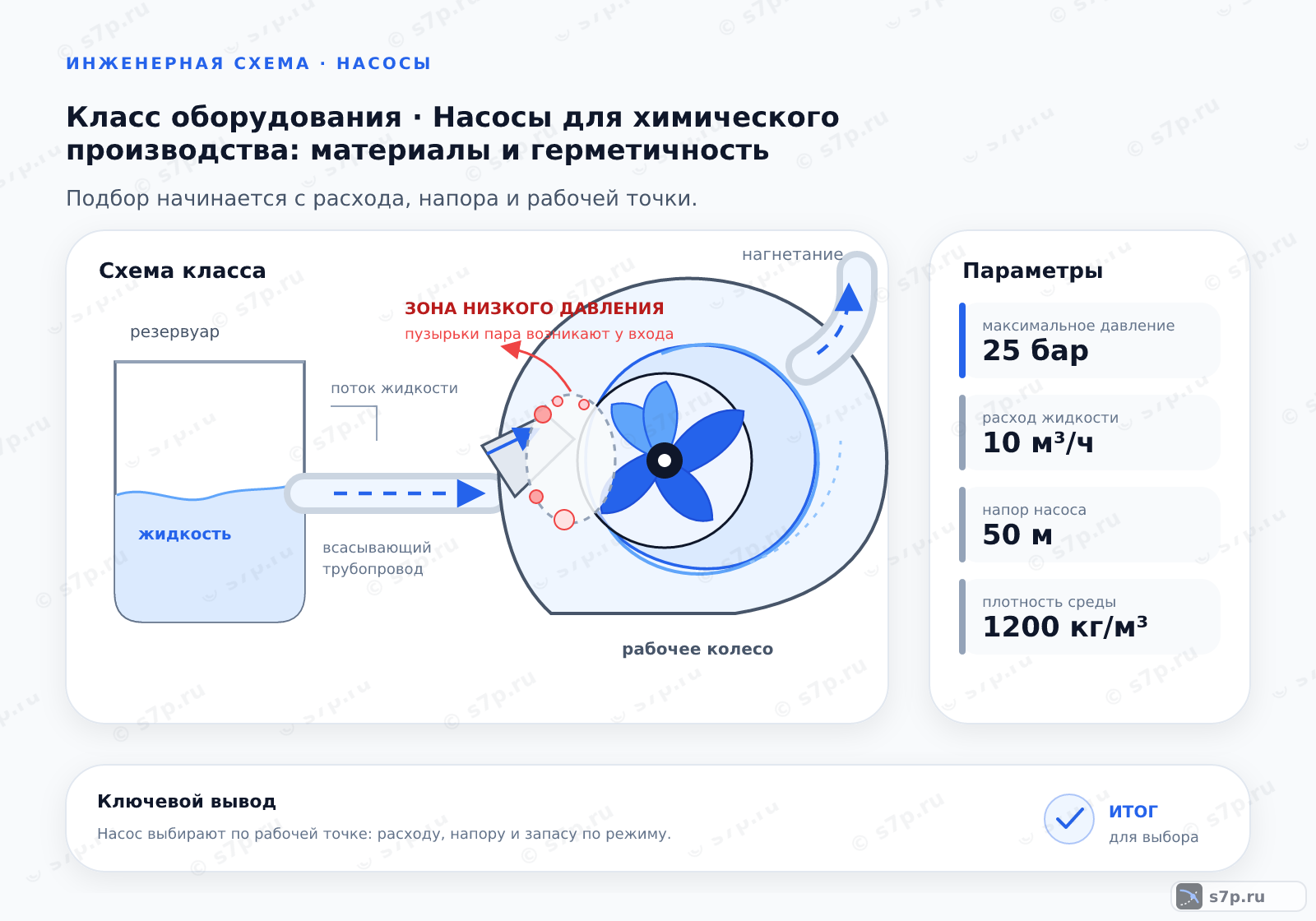

Кавитация появляется при недостаточном давлении на всасывании и проявляется шумом, вибрацией и падением подачи. Для химической среды разрушение зависит от абразивности и коррозионной стойкости деталей, поэтому нельзя оценивать последствия только по внешнему звуку. Проверяют всасывающую линию, температуру и рабочую точку.
Сухой ход магнитного насоса может привести к размагничиванию за 5–10 минут, а перегрев магнитной муфты выше 150 °C снижает магнитный момент. Максимальное давление исполнения составляет 25 бар; эти ограничения относятся к конкретной модели и требуют проверки паспорта.
Частые вопросы
Как выбрать материал проточной части для химического реагента?
Начинают с полного состава среды, температуры, плотности, абразивности и требований к герметичности. Затем отдельно проверяют металл или пластик проточной части, рабочее колесо и уплотнения. Для токсичных и летучих компонентов оценивают риск утечки через узлы насоса. Совместимость подтверждают по конкретному реагенту и его концентрации, а не по общему названию группы жидкостей.
Что обязательно указать при заказе насоса для химического процесса?
Указывают расход, напор, плотность, температуру, состав и состояние среды, требуемую герметичность и условия всасывания. Для расчётного режима приняты расход 10 м³/ч, напор 50 м, плотность 1200 кг/м³, температура 60 °C и запас NPSH 1 м. Эти значения нужно подтвердить технологическим заданием и паспортом, особенно при изменении состава или режима.
Почему магнитный насос нельзя оставлять без перекачиваемой среды?
Сухой ход лишает узел охлаждения и смазки средой. Для магнитного насоса размагничивание может произойти за 5–10 минут; перегрев муфты выше 150 °C снижает магнитный момент. Перед пуском проверяют заполнение, открытие арматуры и наличие потока. Если подача пропала, насос отключают и устанавливают причину, а не продолжают работу всухую.
Как понять по диаграмме, что насос работает в подходящем режиме?
На диаграмме сопоставляют кривую насоса с сопротивлением системы и находят рабочую точку. После этого проверяют давление, мощность, кавитационный запас и допустимость температуры для материалов. Максимальное давление исполнения составляет 25 бар, но его нельзя считать рабочей целью. Если точка смещается из-за плотности или сопротивления, повторяют проверку по фактической среде.
Когда для химического насоса нужна особая герметичность?
Особая герметичность нужна, когда среда токсична, летуча или опасна при контакте с помещением. Тогда оценивают не только производительность, но и путь возможной утечки, тип уплотнения, состояние корпуса и совместимость деталей. Магнитная муфта может снизить риск выхода через вал, однако она не отменяет контроля сухого хода, температуры и химической стойкости всех смачиваемых материалов.
Из-за чего в химическом насосе появляется кавитация?
Кавитация возникает при недостаточном давлении на всасывании. Причиной бывают длинная или забитая всасывающая линия, высокая температура, неверная рабочая точка или недостаточный запас NPSH. Проявления — шум, вибрация, падение подачи и повреждение рабочего колеса. Сначала проверяют уровень, фильтр, арматуру и свойства среды, затем сопоставляют расчётный режим с паспортной характеристикой.
