Увеличение срока службы насоса за счет редких включений. Насосная станция — это комплектное устройство для автоматического водоснабжения дома, состоящее из насоса, гидроаккумулятора, реле давления и вспомогательной арматуры.
данные обновлены 2026-10-21 ·
1. Что такое насосная станция для дома
Домашняя насосная станция объединяет насос, гидроаккумулятор, реле давления и арматуру в готовый узел водоснабжения. Насос подаёт воду в бак, а запас сжатого воздуха помогает отдавать её потребителям между пусками двигателя. Такая схема требует согласовать источник, высоту подъёма, расход и место установки.
Перед выбором уточняют качество воды, длину всасывающей и напорной линий, допустимый шум и доступ для обслуживания. Станция должна стоять устойчиво и в сухом месте, а трубопровод — иметь герметичные соединения и возможность отключения. Размер бака рассматривают вместе с режимом потребления, а не отдельно от насоса.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Устройство и принцип работы
При открытии крана давление в гидроаккумуляторе снижается, реле подаёт команду на двигатель, и насос восполняет запас воды. После закрытия крана вода перестаёт расходоваться, давление восстанавливается, а реле отключает насос. Обратный клапан не даёт воде уйти к источнику, а фильтр задерживает механические частицы.
Монтаж начинают с проверки основания, входной линии и заливной пробки. Воду вводят в рабочую камеру без спешки, удаляют воздух и контролируют герметичность. После запуска наблюдают за манометром, шумом, вибрацией и частотой включений. Любое отклонение связывают с настройкой, подсосом воздуха, утечкой или засорением.
- Шаг 1Проверка давления воздуха в пустом баке (должно быть на 0.2 бар ниже давления включения).
- Шаг 2Заполнение системы водой через заливную пробку насоса до полного вытеснения воздуха.
- Шаг 3Включение питания и контроль запуска насоса при открытии крана.
- Шаг 4Настройка реле давления: регулировка гайки включения до достижения нужного порога.
- Шаг 5Регулировка гайки разницы давлений для установки давления отключения.
3. Ключевые параметры
В спецификации станции указаны давление включения 1.4 бар, давление отключения 2.8 бар, максимальная высота подъёма 45 м, максимальная температура воды 40 °C и класс защиты корпуса 44 IP. Эти значения относятся к приведённому исполнению и требуют сверки с паспортом конкретной модели и фактической схемой.
При выборе сопоставляют пороги реле с возможностями бака и трубопровода, высоту подъёма — с суммой статической составляющей и потерь, а температуру — с материалами. Класс защиты не заменяет сухое помещение и правильное электроподключение. Рабочий режим проверяют по расходу у потребителей и поведению станции при открытии крана.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Давление включения | 1.4 бар | бар | инженерная практика; сверить по паспорту |
| Давление отключения | 2.8 бар | бар | инженерная практика; сверить по паспорту |
| Максимальная высота подъема | 45 м | м | инженерная практика; сверить по паспорту |
| Максимальная температура воды | 40 °C | °C | инженерная практика; сверить по паспорту |
| Класс защиты корпуса | 44 IP | IP | инженерная практика; сверить по паспорту |

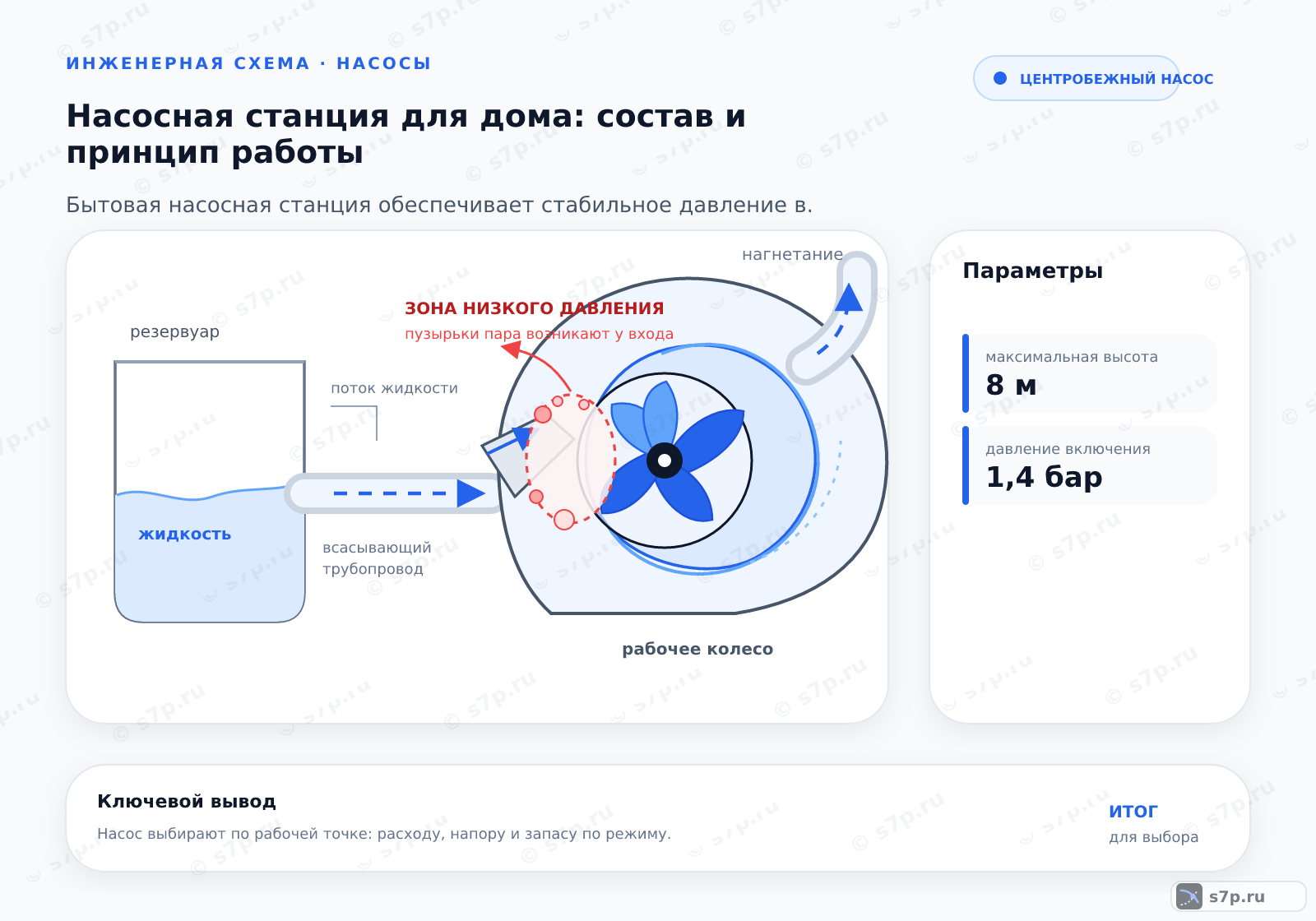

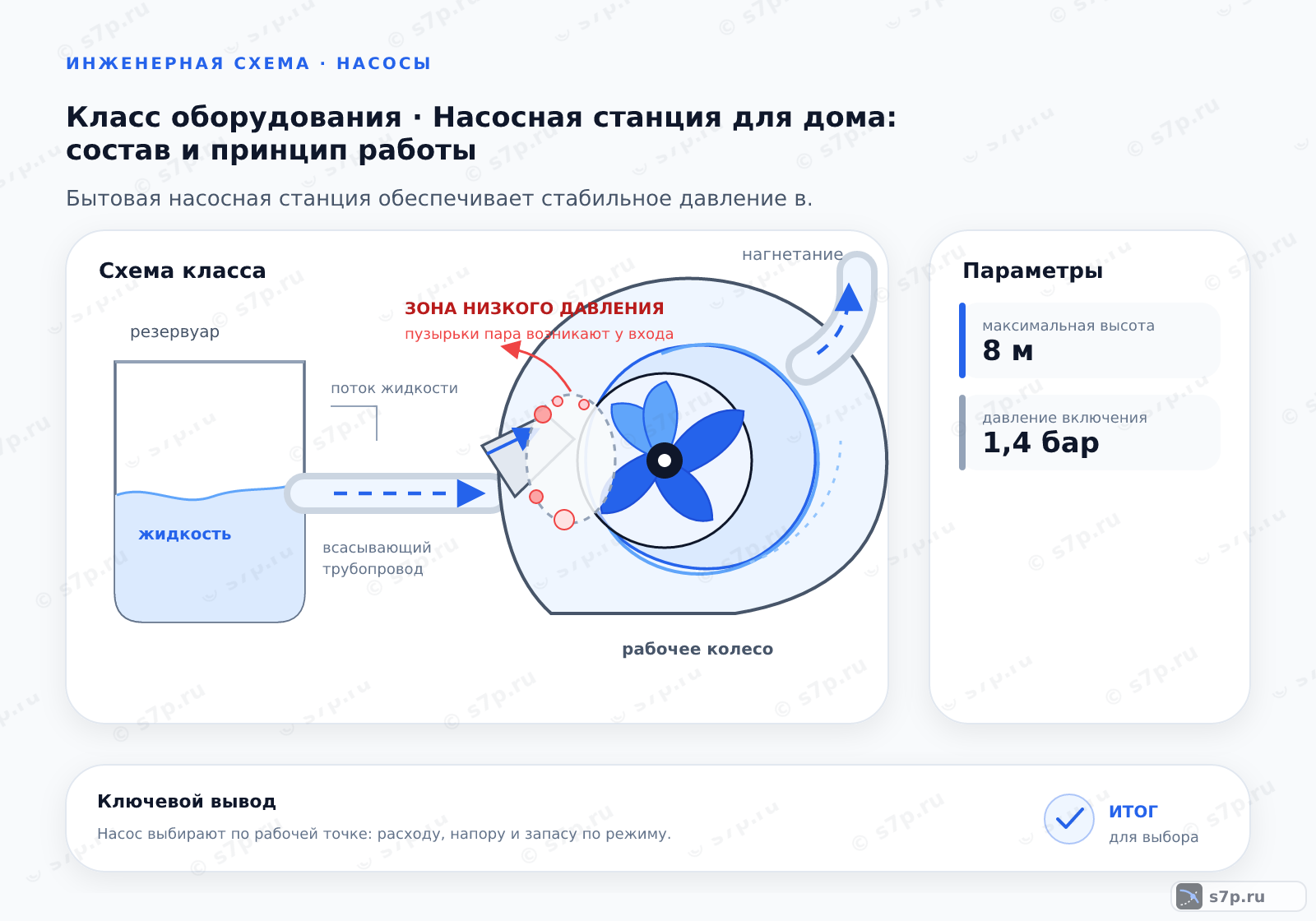

4. Схема работы насосной станции для дома
В схеме вода идёт от источника через всасывающую линию, обратный клапан и фильтр к насосу, затем поступает в гидроаккумулятор и разводится к потребителям. Реле давления связано с напорной частью и включает или отключает двигатель по изменению давления. Каждый узел должен быть доступен для осмотра и перекрытия.
Потери во всасывающей линии особенно чувствительны к негерметичности и лишним поворотам. Напорная линия должна соответствовать выбранной рабочей точке, иначе станция будет долго работать без восстановления давления. При монтаже оставляют место для проверки бака, реле, фильтра и обратного клапана.
5. Виды и разновидности
Поверхностная станция размещает насос над баком; в таблице для такого варианта указано всасывание до 8 м. Исполнение с частотным преобразователем плавно меняет работу насоса и поддерживает давление при меняющемся расходе. В обоих случаях остаются обязательными проверка источника, герметичности и защиты от сухого хода.
Сравнение ведут по типу источника, высоте подъёма, требуемому расходу, шуму, объёму обслуживания и способу управления. Бак влияет на частоту пусков, а автоматика — на реакцию на расход. Вариант с преобразователем не компенсирует недостаточную воду на входе, а поверхностный насос не отменяет требования к всасывающей линии.
| Значение | Источник |
|---|---|
| Поверхностная станция: насос установлен над баком, всасывание до 8 м. | инженерная практика; сверить по паспорту |
| Станция с частотным преобразователем: плавный пуск и поддержание постоянного давления. | инженерная практика; сверить по паспорту |
6. Частые ошибки и на что смотреть
Сухой пуск повреждает уплотнения, поэтому перед включением проверяют заполнение насоса и всасывающей линии. Давление в баке контролируют при пустой системе, соединения осматривают на подсос воздуха и течи, а фильтр очищают по состоянию. Превышение паспортного давления бака создаёт опасность для всей напорной части.
Если станция часто запускается, сначала проверяют давление воздуха, герметичность обратного клапана и соответствие порогов реле. Если двигатель не отключается, ищут утечку, недостаточный напор или неверную настройку. Шум и рывки при подаче требуют проверки воздуха и крепления, а не немедленной замены автоматики.
Частые вопросы
Как понять, подойдёт ли станция для дома?
Сопоставляют источник воды, высоту подъёма, расход у потребителей, длину труб и потери в арматуре. Затем проверяют рабочую точку насоса, объём гидроаккумулятора, пороги реле и условия размещения. По таблице для исходного исполнения указаны давление включения 1.4 бар, отключения 2.8 бар и высота подъёма 45 м, но эти значения сверяют с паспортом конкретной модели.
Почему домашняя станция часто включает насос?
Частые пуски возникают при недостаточном давлении воздуха в пустом баке, утечке после станции, негерметичном обратном клапане или неверной настройке реле. Сначала отключают питание, снимают давление воды и проверяют бак, затем ищут течь и подсос воздуха. Увеличивать порог без проверки бака и допустимого давления трубопровода небезопасно.
Что выбрать: обычную станцию или частотное управление?
Релейная станция подходит для понятного режима с периодическим водоразбором и проще диагностируется. Частотное управление плавно меняет работу насоса при переменном расходе, но требует совместимой автоматики и корректной настройки. В обоих случаях нужны герметичная всасывающая линия, защита от сухого хода и доступ к фильтру, баку и реле.
Можно ли ставить станцию в холодном или влажном месте?
Станцию размещают в сухом месте без риска затопления и с температурными условиями, соответствующими насосу и воде. Для исходного исполнения в таблице указаны максимальная температура воды 40 °C и класс защиты корпуса 44 IP; это не разрешение на контакт с влагой. Основание защищают от вибрации, а соединения оставляют доступными для осмотра.
Как проверить бак и реле перед первым запуском?
Сначала убеждаются, что насос и всасывающая линия заполнены водой, фильтр и обратный клапан установлены, а соединения герметичны. Давление воздуха проверяют при пустой системе: в исходной схеме оно должно быть на 0.2 бар ниже давления включения. Затем сверяют пороги реле, открывают кран и наблюдают за набором и сбросом давления.
Что делать, если станция работает, но напора у крана нет?
Проверяют уровень воды в источнике, герметичность всасывающей линии, заполнение корпуса, состояние фильтра и направление обратного клапана. Затем сопоставляют фактическую высоту и длину трассы с рабочей точкой насоса. Если двигатель вращается, но давление не растёт, причиной может быть подсос воздуха или закрытый участок, а не только неисправность двигателя.
