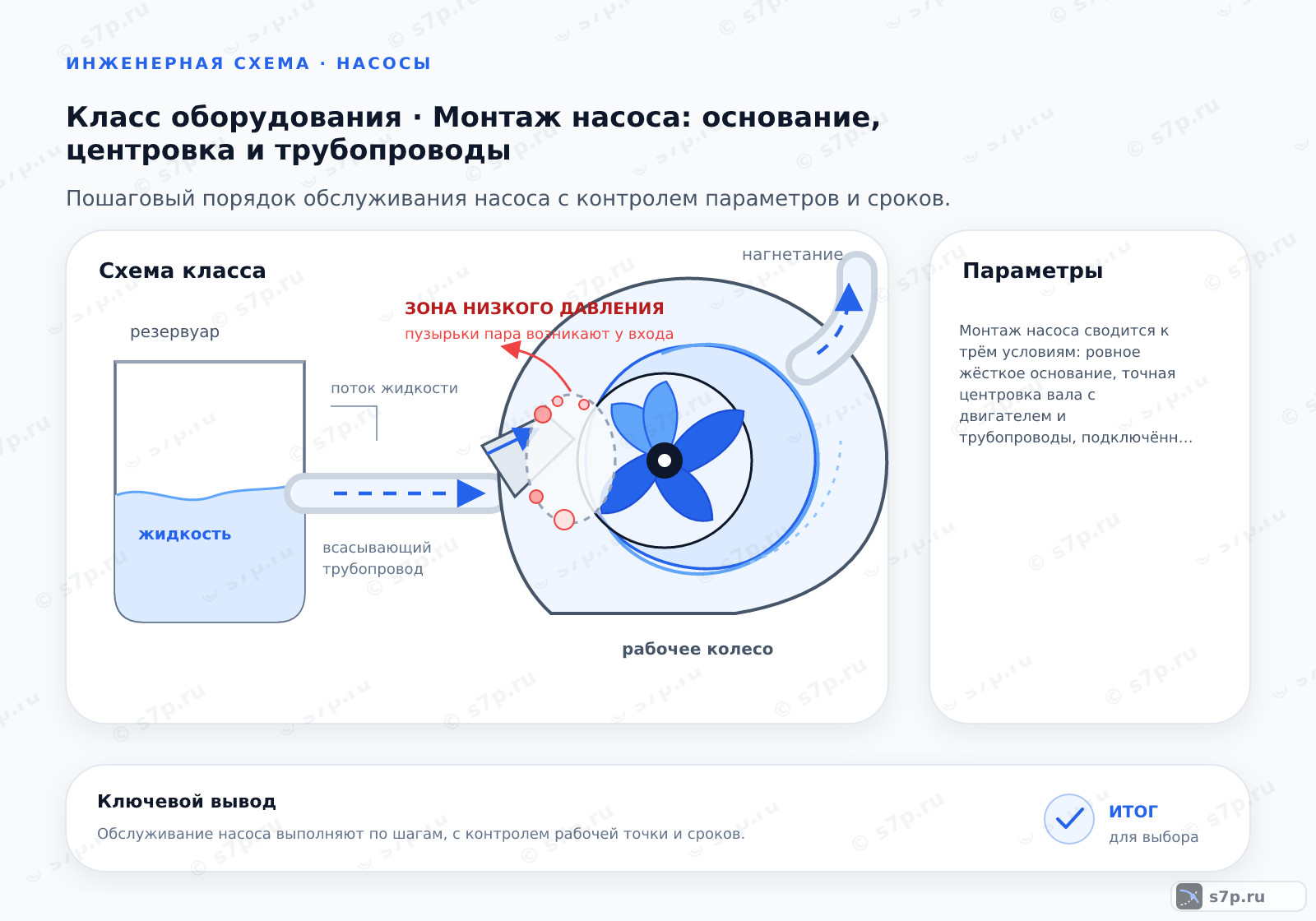

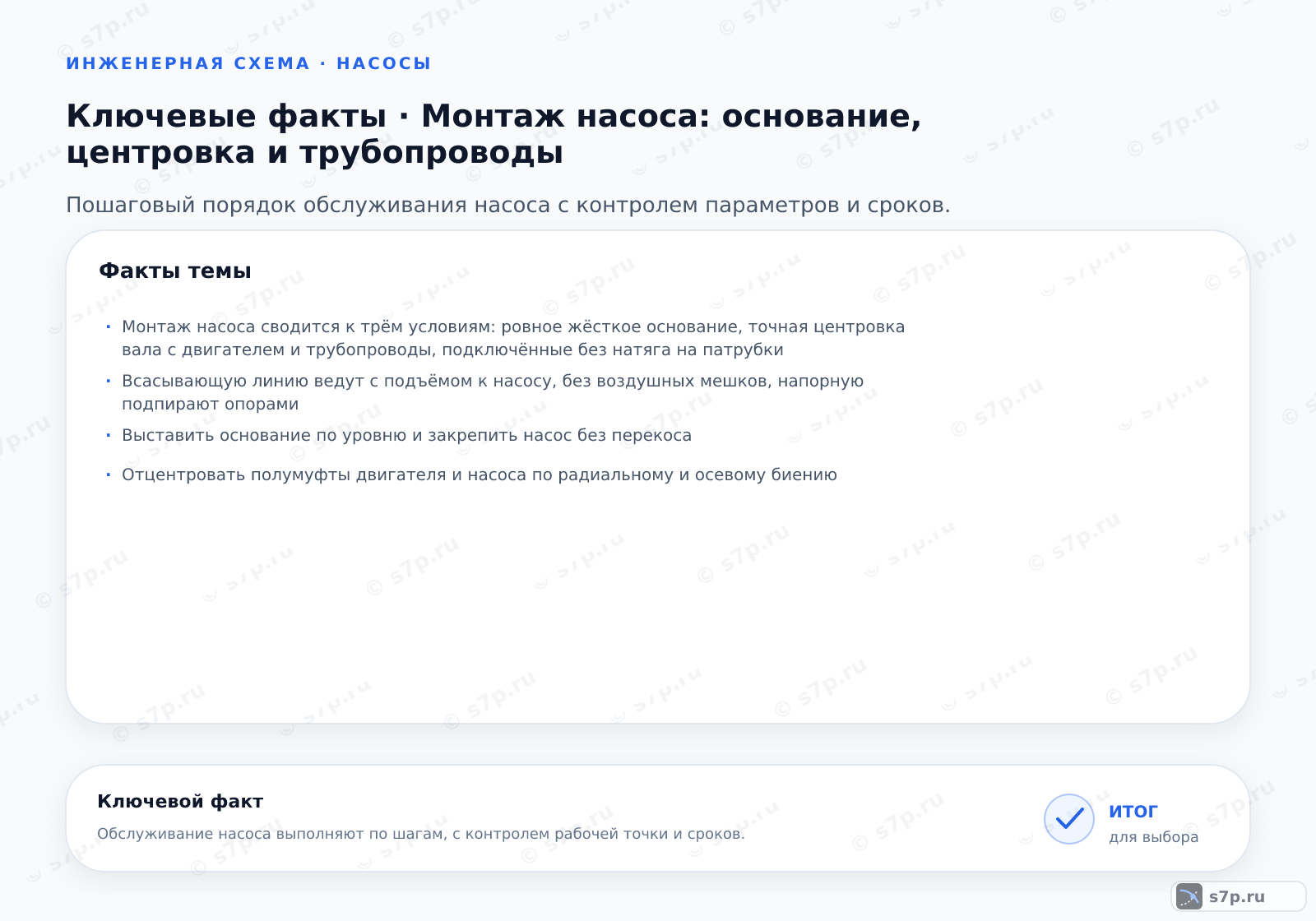

Монтаж насоса сводится к трём условиям: ровное жёсткое основание, точная центровка вала с двигателем и трубопроводы, подключённые без натяга на патрубки. Всасывающую линию ведут с подъёмом к насосу, без воздушных мешков, напорную подпирают опорами. Порядок важен: перекос основания или натяг труб, допущенный в начале, позже проявится вибрацией и износом подшипников.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
—
1. Коротко, по шагам
Монтаж связывает основание, вал, муфту и трубную обвязку в единую механическую систему. Сначала устраняют перекосы и внешние нагрузки, затем проверяют центровку, заполнение и условия пуска. Любое изменение опор после пробного запуска требует повторной проверки.
Насос ставят на ровное жёсткое основание, которое удерживает агрегат без просадки. Крепление не должно передавать на корпус деформации рамы, а муфта должна работать на соосных валах без принудительного выравнивания.
Трубопроводы подводят после установки насоса и поддерживают самостоятельными опорами. На всасывающей линии исключают воздушные мешки, на напорной учитывают массу и перемещения труб, чтобы патрубки не стали несущими элементами.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Пошаговый порядок
Сначала выверяют основание и закрепляют агрегат без напряжения в корпусе. Затем инструментально проверяют взаимное положение валов и только после этого подводят трубные участки, оставляя им собственные опоры и необходимые компенсирующие элементы.
Перед пробным пуском проверяют заполнение, удаление воздуха, состояние арматуры и герметичность соединений. Порядок нужен для того, чтобы перемещение труб или пузырь в корпусе не скрылись за настройкой привода.
3. Симптом -> причина -> решение
Сильная вибрация после запуска заставляет проверить основание, крепёж, муфту и положение труб. Течь в зоне вала связывают с посадкой или повреждением уплотнения, но сначала исключают перекос и чрезмерную нагрузку на корпус.
Шум вместе с падением напора может указывать на подсос воздуха, неполное заполнение или деформацию всасывающей линии. Трубопровод разгружают, соединения проверяют на герметичность, а центровку повторяют после устранения причины.
4. Сроки и периодичность
Периодический контроль включает центровку, крепление, трубные опоры и состояние соединений. Для горячих линий проверяют обвязку после прогрева, поскольку перемещение труб способно создать натяг уже после холодного монтажа. График уточняют по паспорту и режиму системы.
Центровку повторяют после ремонта, перемещения агрегата и вмешательства в муфту. Крепление основания и опор осматривают после появления вибрации, шума или изменения температуры, а не только по календарю.
На прогретой системе оценивают свободное перемещение труб и работу компенсаторов. Если патрубки нагружены, сначала устраняют деформацию линии, затем снова проверяют муфту и рабочую точку.
5. Что понадобится
Набор для монтажа включает средства выверки основания и валов, крепёж, опоры труб, элементы компенсации, приборы для контроля давления и приспособления для заполнения. Вид инструмента выбирают по конструкции муфты и точности, требуемой паспортом.
До начала работ готовят уровень, средства инструментальной центровки, крепёж и опоры для труб. Для контроля обвязки нужны приборы давления, а для заполнения — безопасный доступ к воздухоотводчикам и сливам.
Комплект проверяют по проекту и паспорту насоса. Отсутствие инструмента для выверки нельзя компенсировать затяжкой фланцев или визуальной оценкой положения муфты.
6. Предупреждения и чего не делать
Трубы не подводят с натягом, а насос не ставят на слабое или неровное основание. Муфту выверяют прибором, потому что визуальное совпадение торцов не показывает радиальное и осевое смещение валов.
До заполнения и удаления воздуха запуск запрещён. На всасывающей линии не оставляют участки, где скапливается воздух; при появлении вибрации или подсоса сначала проверяют трассу и герметичность, а не увеличивают скорость привода.
7. Когда звать специалиста
Специалист нужен при устойчивой вибрации после исправления крепления и центровки, при невозможности вывести муфту в паспортное состояние или при повторном смещении на прогретой линии. Такие признаки требуют проверки основания, муфты и компенсации труб.
Остановку и диагностику поручают специалисту, если дефект повторяется после безопасной подтяжки и проверки опор. Причиной может быть деформация основания, повреждение муфты, износ подшипника или неверно рассчитанное перемещение труб.
Перед разборкой фиксируют вибрацию, шум, температуру и режим. Это помогает отделить монтажный дефект от неисправности насоса и не заменить исправную деталь без подтверждения причины.
8. Контроль результата
После пуска проверяют вибрацию, нагрев, герметичность, ток, напор и отсутствие нагрузки от труб на патрубки. При отклонении агрегат останавливают и возвращаются к основанию, центровке или обвязке, а не маскируют причину изменением режима.
Приёмку проводят на заполненной и удалённой от воздуха системе. Сравнивают фактический напор и ток с рабочей точкой, наблюдают за подшипниками, уплотнением, шумом и поведением трубных опор.
Если измерения расходятся с расчётом, проверяют арматуру, направление вращения, фильтры и герметичность всасывания. После исправления причины пробный пуск повторяют с теми же точками контроля.
9. Короткий чек-лист
Перед передачей в работу фиксируют состояние основания, крепежа, центровки, трубных опор, всасывающей линии, заполнения и результатов пуска. Отдельно отмечают отсутствие течи, чрезмерной вибрации и внешней нагрузки на патрубки на объекте.
В чек-листе оставляют только проверяемые признаки: основание удерживает агрегат, вал выверен инструментом, трубы опираются самостоятельно, всасывающая линия заполнена, а соединения герметичны.
К записи прикладывают значения рабочего режима и замечания по шуму и нагреву. При незавершённом пункте насос не передают в постоянную эксплуатацию, даже если двигатель запускается.
10. Границы инструкции
Порядок относится к типовой установке насоса на основании с механической центровкой и трубной обвязкой. Расчёт фундамента, виброизоляции, сложной муфты и тепловых перемещений длинной трассы выполняют по проекту и паспорту оборудования.
Монтажная схема не заменяет расчёт основания, подбор виброизоляции и проверку несущей способности перекрытия. Для горячих или протяжённых линий отдельно проектируют опоры, компенсаторы и доступ к арматуре.
Специальные агрегаты, опасные среды и нестандартные муфты требуют документации изготовителя и участия ответственного специалиста. Границы работ фиксируют до начала сборки, чтобы типовой порядок не применили к иной конструкции.
Частые вопросы
Каким должно быть основание под насос?
Основание должно быть ровным, жёстким и способным удерживать агрегат без просадки и перекоса. Крепление не должно деформировать корпус, а рама должна передавать нагрузку в несущую конструкцию. После установки проверяют уровень, затяжку и положение муфты. Если основание изменяется при работе, центровка и вибрация снова выходят за допустимое состояние.
Как не передать нагрузку трубопровода на патрубки?
Трубопровод поддерживают самостоятельными опорами и подводят к насосу после выверки агрегата. Фланцы не используют для принудительного сближения труб, а компенсаторы устанавливают по схеме. После затяжки соединений проверяют, не изменилось ли положение корпуса и муфты. На прогретой линии дополнительно учитывают тепловое перемещение и работу опор.
Почему центровку муфты нельзя выполнять на глаз?
Визуальное совпадение валов не показывает радиальное и осевое смещение, которое вызывает вибрацию, нагрев и износ муфты или подшипников. Центровку выполняют щупом, индикатором или другим предусмотренным инструментом. Проверку повторяют после закрепления агрегата и подключения труб, поскольку обвязка может изменить положение корпуса.
Что проверить, если после пуска появился шум и упал напор?
Сначала насос останавливают и проверяют заполнение, воздух на всасывании, герметичность соединений, фильтр и положение арматуры. Затем оценивают, не тянут ли трубы патрубки и не изменилось ли положение муфты. Шум может быть следствием подсоса или кавитации, поэтому скорость привода не увеличивают до проверки причины.
Зачем удалять воздух перед пробным запуском?
Воздух нарушает заполнение корпуса и всасывающей линии, снижает подачу, усиливает шум и может вызвать нестабильную работу уплотнения. Перед запуском открывают предусмотренные точки удаления воздуха, проверяют заполнение и герметичность. После стабилизации режима повторно осматривают соединения и убеждаются, что в трассе не остался воздушный мешок.
Когда монтаж насоса нельзя принимать без специалиста?
Участие специалиста нужно при устойчивой вибрации после проверки крепления и центровки, повторном смещении муфты на прогретой линии, течи по уплотнению или невозможности вывести агрегат в рабочую точку. Также требуется проектная проверка для сложного фундамента, виброизоляции, горячей трассы и нестандартной муфты. До выяснения причины насос не передают в постоянную работу.
