Контроль состояния насоса требует регулярного измерения вибрации корпуса и температуры подшипников, а также анализа энергопотребления для своевременного выявления кавитации, дисбаланса или износа рабочих колес до возникновения аварийной ситуации. Не измеряйте вибрацию на вращающихся частях. Игнорирование роста вибрации ведет к разрушению.
данные обновлены 2026-10-21 ·
1. Коротко: Контроль состояния насоса: вибрация, температура и энергия за несколько шагов
Контроль состояния строят вокруг повторяемых измерений на неподвижном корпусе. Вибрацию снимают на корпусе подшипника, температуру оценивают на доступной поверхности, а ток двигателя сопоставляют с паспортным режимом и фактической нагрузкой.
Разовая цифра не описывает износ сама по себе. Для каждого насоса сохраняют место измерения, режим работы и условия среды, чтобы отличить постепенное изменение от ошибки прибора или внезапного нарушения обвязки.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».

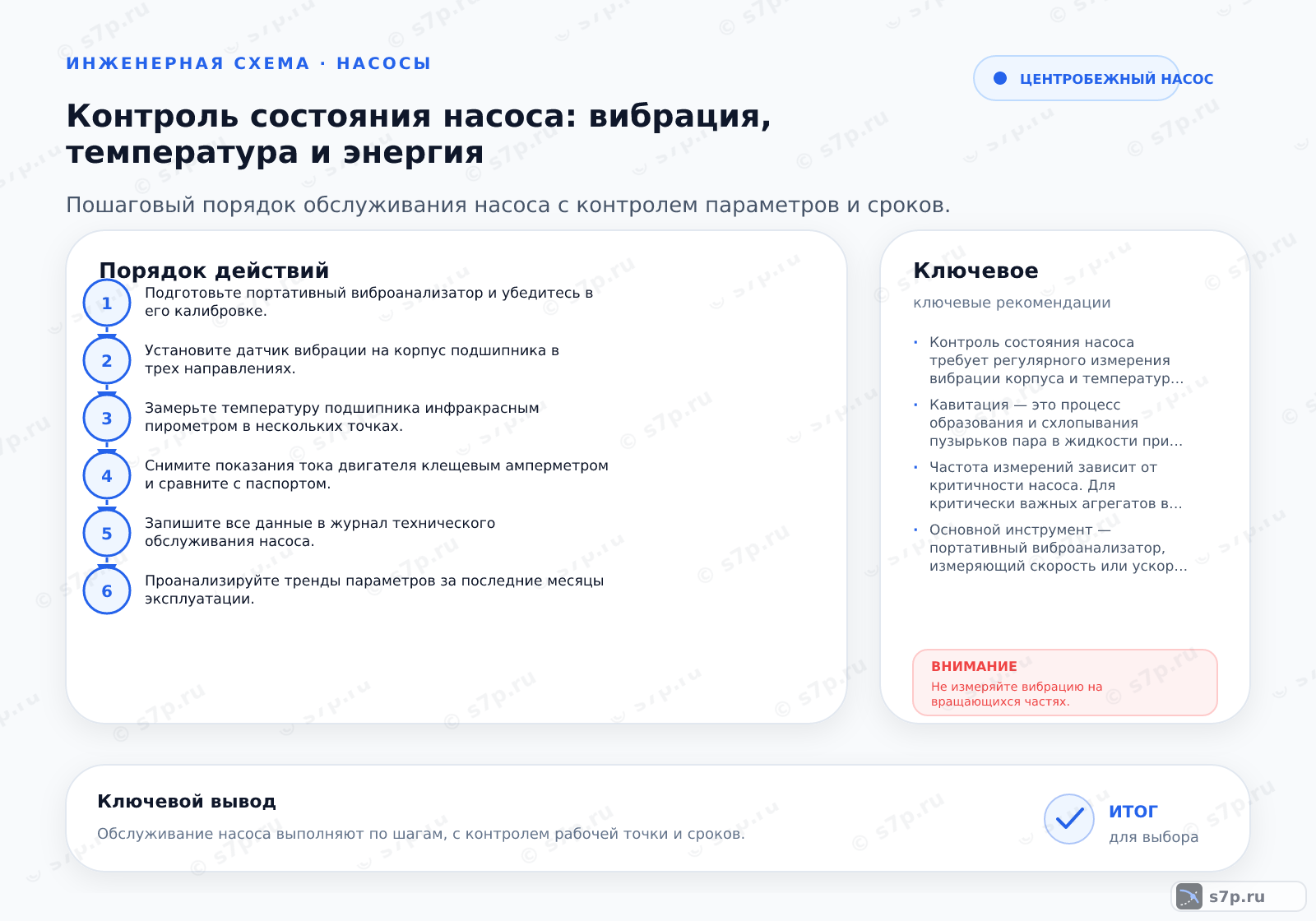

2. Пошаговый порядок
Перед измерениями проверяют состояние прибора, точки доступа и безопасное расстояние от вращающихся деталей. Датчик закрепляют на корпусе, измерения проводят в согласованных направлениях, а температуру снимают после стабилизации режима.
Показания тока, вибрации и температуры записывают вместе с замечаниями о шуме, утечках и изменении нагрузки. Затем сравнивают записи с прежними результатами и паспортом, не подменяя диагностику отдельной величиной.
- Шаг 1Подготовьте портативный виброанализатор и убедитесь в его калибровке.
- Шаг 2Установите датчик вибрации на корпус подшипника в трех направлениях.
- Шаг 3Замерьте температуру подшипника инфракрасным пирометром в нескольких точках.
- Шаг 4Снимите показания тока двигателя клещевым амперметром и сравните с паспортом.
- Шаг 5Запишите все данные в журнал технического обслуживания насоса.
- Шаг 6Проанализируйте тренды параметров за последние месяцы эксплуатации.
3. Симптом -> причина -> решение

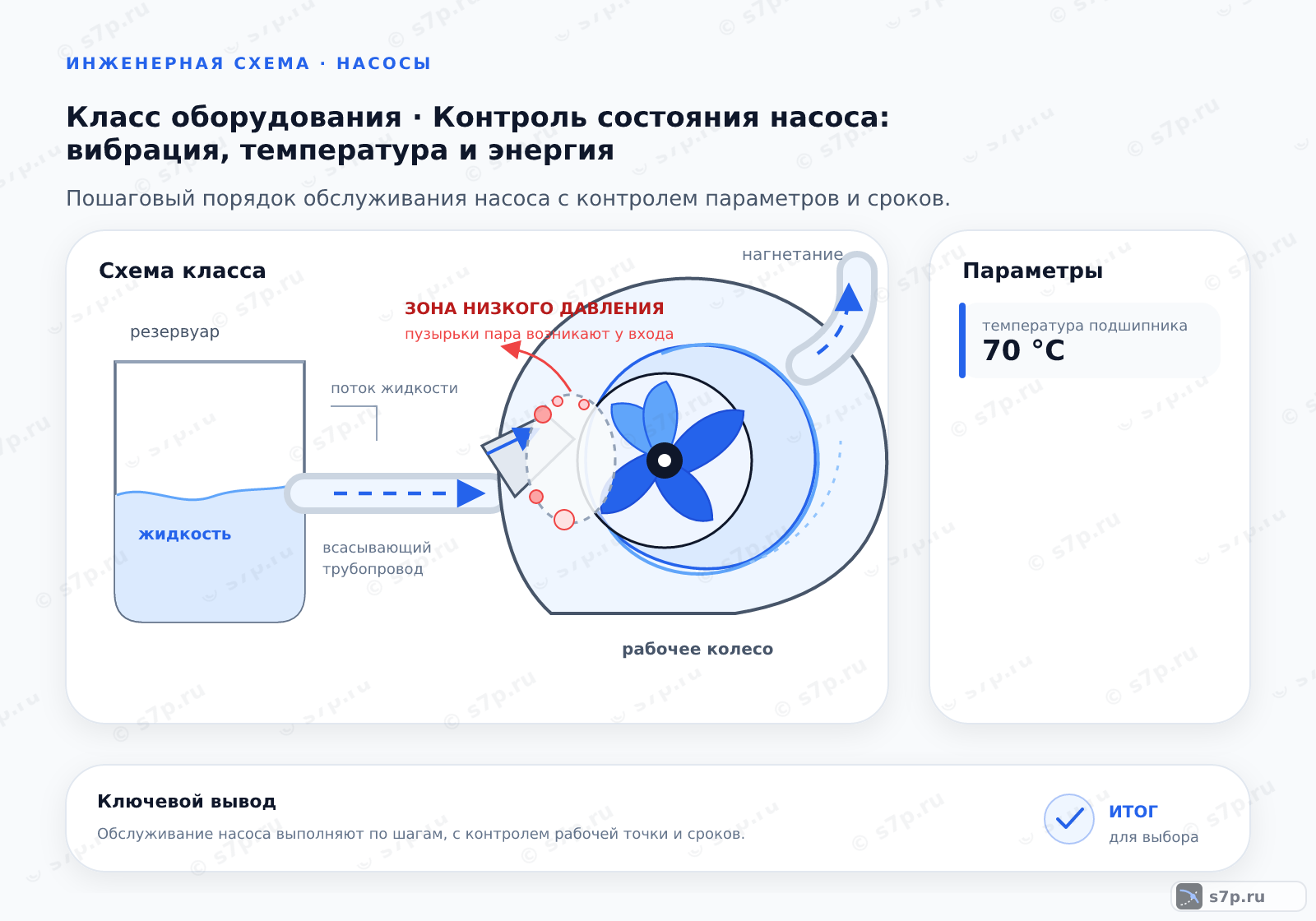

Рост вибрации может быть связан с разбалансировкой, расцентровкой, ослаблением крепежа, кавитацией или изменением гидравлического режима. Повышение температуры подшипника рассматривают вместе с состоянием смазки, нагрузкой и вентиляцией, а не как самостоятельный диагноз.
Изменение тока указывает на сдвиг рабочей точки, сопротивления сети или механической нагрузки. При расхождении признаков повторяют измерение в том же месте, проверяют обвязку и только затем планируют остановку для осмотра.
4. Сроки и периодичность
График наблюдений задают по паспорту, критичности агрегата и устойчивости режима. В журнале сохраняют одинаковые точки контроля и условия измерения, иначе изменение методики может выглядеть как скачок состояния насоса.
При заметном отклонении не ждут очередной записи: проверяют крепление датчика, заполнение, фильтры, направление потока и рабочую точку. Периодический контроль дополняют внеплановым осмотром после ремонта или изменения схемы. Тренд оценивают по серии сопоставимых записей, отмечая ремонт, смену среды и изменение нагрузки. Такой журнал помогает выбрать момент остановки и не путать эксплуатационное изменение с неисправностью измерительного канала.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность замера вибрации | 1 мес | мес | инженерная практика; сверить по паспорту |
| Замена смазки подшипника | 2000 ч | ч | инженерная практика; сверить по паспорту |
| Проверка центровки вала | 6 мес | мес | инженерная практика; сверить по паспорту |
| Календарный срок службы | 5 лет | лет | инженерная практика; сверить по паспорту |
Частые вопросы
Где безопасно измерять вибрацию насоса?
Датчик устанавливают на неподвижном корпусе подшипника или другой предусмотренной точке, а не на валу, муфте или рабочем колесе. Место, направление и режим измерения сохраняют в журнале, чтобы сравнение оставалось корректным. Перед работой проверяют доступ и расстояние от вращающихся деталей, затем сопоставляют показания с прежними записями и паспортом.
Что может означать рост вибрации при неизменной температуре?
Причиной бывают разбалансировка, расцентровка, ослабление крепежа, кавитация, изменение рабочей точки или нагрузка от трубопровода. Стабильная температура не исключает механический дефект. Повторяют измерение в той же точке, проверяют заполнение, фильтры, опоры и направление потока, после чего решают вопрос об остановке и осмотре.
Как связать температуру подшипника с током двигателя?
Температура отражает состояние подшипника, смазки, охлаждения и нагрузки, а ток показывает электрическую реакцию двигателя на механический и гидравлический режим. Одновременное изменение величин усиливает подозрение на перегрузку или смещение рабочей точки. Раздельное изменение требует проверки измерительного места, вентиляции, смазки, арматуры и фактического расхода.
Почему журнал трендов полезнее разового измерения?
Разовое показание может зависеть от режима, положения датчика, температуры окружающей среды и ошибки прибора. Серия записей в одинаковых условиях показывает направление изменения и помогает заметить постепенный износ до отказа. В журнале отмечают ремонт, смену среды, изменение нагрузки и настройки, чтобы не принять переходный процесс за устойчивую неисправность.
Как определить периодичность контроля состояния насоса?
График связывают с паспортом, критичностью агрегата, стабильностью режима, числом пусков и последствиями отказа. Для всех насосов одинаковая частота измерений не подходит. После ремонта, изменения схемы, появления шума или срабатывания защиты выполняют внеплановый контроль. Точки измерения и методику сохраняют, иначе сравнение записей теряет смысл.
Почему нельзя измерять вибрацию на вращающейся детали?
Вращающаяся деталь создаёт риск захвата одежды или инструмента и может повредить датчик. Кроме того, контакт вала или муфты не даёт сопоставимой точки контроля и искажает оценку состояния подшипника. Измерения проводят на неподвижном корпусе безопасным прибором, а при отсутствии доступа изменяют организацию работ, а не нарушают правило безопасности.
