Консольный насос имеет вал на собственных опорах и патрубки под углом, его ставят на раму или фундамент. Инлайн-насос (линейный) располагает всасывающий и напорный патрубки на одной оси и монтируется прямо в трубопровод как часть линии. Выбор зависит от места, мощности и удобства обслуживания. Инлайн-насос соосен трубопроводу и монтируется прямо в линию, экономя место.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
Зафиксируйте исходные параметры и отключите оборудование перед проверкой.
- 2Шаг 2
Проверьте соединения, измерьте рабочие значения и сравните их с паспортом.
- 3Шаг 3
После проверки выполните тестовый запуск и убедитесь в штатной работе.
1. Что выбрать
Консольная компоновка отделяет насос от трубопровода и передаёт нагрузку на раму, а инлайн-компоновка встраивается в ось линии. Выбор начинается с места установки, схемы опор и доступа для ремонта, затем проверяется по режиму потока и паспорту.

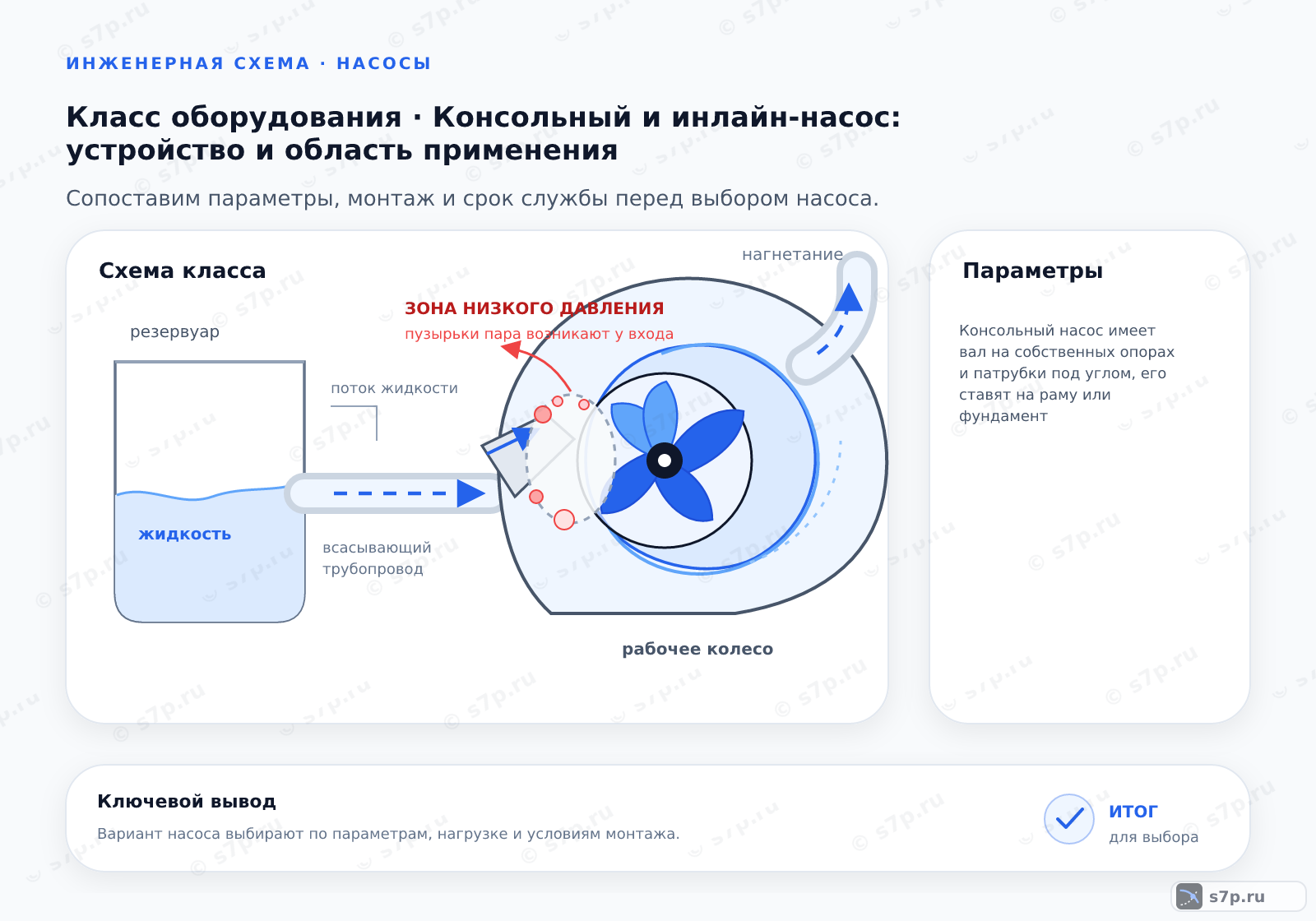

Консольный агрегат имеет собственные опоры вала и крепится к основанию. Трубопроводы подводят к патрубкам через опоры, поэтому вес и температурные перемещения линии не должны передаваться на корпус насоса.
Инлайн-исполнение ставят непосредственно в разрыв трубопровода. Такая схема экономит место, но делает состояние насоса зависимым от жёсткости линии, доступности крепежа и возможности безопасно изолировать участок при обслуживании.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Таблица сравнения
В сравнении фиксируют не только компоновку, но и нагрузку на опоры, способ центровки, доступ к уплотнению, требования к фундаменту и порядок демонтажа. Геометрическое совпадение патрубков с линией само по себе не подтверждает пригодность насоса.
Для консольного исполнения оценивают раму, фундамент, центровку привода и место для снятия корпуса или уплотнения. Для инлайн-варианта отдельно проверяют опоры трубопровода, направление потока и возможность вынуть агрегат без разрушения линии.
Сопоставление завершают проверкой рабочей точки, свойств среды, температуры и требований изготовителя. Компактная установка может оказаться неудобной для ревизии, а доступный для ремонта агрегат потребовать места, которого нет в существующей обвязке.
3. Определения вариантов
Консольный насос — агрегат с валом на собственных опорах, корпусом на раме и патрубками, ориентированными относительно основания. Такая конструкция отделяет механическую часть от трубных нагрузок при корректно выполненной обвязке.
Инлайн-насос имеет соосные входной и выходной патрубки и работает как элемент трубопроводной линии. Его положение задаётся схемой труб и опор, поэтому при монтаже учитывают массу агрегата и доступ к соединениям.
4. Плюсы и минусы консольного
Консольная схема даёт отдельное основание и свободный доступ к механической части. Ограничения связаны с площадью, фундаментом, центровкой и необходимостью правильно разгрузить патрубки. При нарушении этих условий ремонтопригодность не компенсирует вибрацию.
К корпусу консольного насоса проще подойти при осмотре рабочего колеса, вала и уплотнения, если трубная обвязка выполнена с разъёмными соединениями. Рама также позволяет организовать самостоятельную систему опор и не использовать трубопровод как несущую конструкцию.
За удобство приходится платить местом и монтажными операциями. Перекос основания, смещение муфты или недостаточная жёсткость рамы увеличивают вибрацию, поэтому после установки проверяют центровку и состояние крепежа.
5. Плюсы и минусы инлайн-насоса
Инлайн-схема полезна там, где важны компактность и совпадение с трассой. Её слабые места — нагрузка на трубные опоры, ограниченный доступ к корпусу и зависимость ремонта от возможности изолировать участок. Конструкцию линии проверяют вместе с насосом.
Монтаж в линию сокращает занимаемое пространство и не требует отдельного фундамента. При этом фланцы или резьбовые соединения нельзя использовать для принудительного выравнивания труб: корпус должен устанавливаться без перекоса и внешнего натяга.
Перед выбором оставляют место для снятия двигателя, осмотра уплотнения и перекрытия потока. Если насос расположен на нагруженном или плохо закреплённом участке, вибрация линии передаётся агрегату и ускоряет износ.
6. Когда что применять
Консольную компоновку выбирают для отдельного оборудования с фундаментом и доступом к механической части. Инлайн подходит для встроенного участка, когда трубная схема выдерживает агрегат и обслуживание можно выполнить после изоляции линии. Среду и режим проверяют отдельно.
Для насосной станции или производственного участка консольный вариант удобен, когда предусмотрены рама, пространство для демонтажа и отдельные трубные опоры. Он также подходит, если доступ к уплотнению нужен без перемещения всей линии.
В отоплении и водоснабжении здания инлайн-исполнение выбирают при ограниченном месте и устойчивом трубопроводе. Решение меняется, если масса агрегата, температура, вибрация или обслуживание требуют самостоятельного основания.
7. Итог выбора
Итог строят на связи между рабочей точкой, компоновкой и монтажом. Для консольного исполнения проверяют фундамент и центровку, для инлайн-исполнения — несущую способность линии и доступ к изолируемому участку.
В решении отдельно указывают причину отказа от альтернативы. Так становится видно, что выбор связан с условиями установки и обслуживания, а не только с габаритами или привычным названием конструкции.
8. Проверка условий применения
До заказа проверяют размеры площадки, трассу труб, направление потока, точки отключения и место для извлечения деталей. Для консольного насоса уточняют основание и центровку, для инлайн-насоса — опоры и допустимую нагрузку от агрегата.
Затем сверяют расход, напор, температуру, свойства жидкости и присоединение с паспортом. Проверка должна учитывать не только запуск, но и доступ к фильтру, уплотнению, крепежу и местам измерения при эксплуатации.
9. Что записать в итог
В итоговой записи указывают компоновку, рабочий режим, способ крепления, требования к опорам и порядок обслуживания. Полезно отдельно отметить ограничение альтернативного варианта: фундамент, трубная нагрузка, доступ к уплотнению или условия демонтажа.
Документируют выбранный тип, схему присоединения, положение двигателя, требования к фундаменту или трубным опорам и точки отключения. Отдельной строкой записывают, как будет выполняться ревизия без нарушения соседних участков.
Перед утверждением сверяют эти условия с паспортом и фактическим местом монтажа. Если исходных данных не хватает, решение оставляют предварительным до проверки рабочей точки и механической нагрузки.
Частые вопросы
Когда инлайн-компоновка удобнее консольной?
Инлайн-насос выбирают, когда важны компактность и установка непосредственно в трассу. Такая схема подходит при устойчивом трубопроводе, доступе к запорной арматуре и возможности изолировать участок для обслуживания. Если линия не выдерживает массу агрегата, имеет вибрацию или не оставляет места для демонтажа, компактность не компенсирует эксплуатационные ограничения.
Что меняется в монтаже консольного насоса по сравнению с инлайн-моделью?
Консольный агрегат требует самостоятельной рамы или фундамента, выверки основания и центровки вала с приводом. Трубопровод подводят через собственные опоры, не передавая нагрузку на патрубки. Инлайн-модель встраивают в линию, поэтому проверяют соосность трассы, жёсткость опор, доступ к крепежу и возможность снять насос без разрушения соседних участков.
Как обслуживать консольный и инлайн-насос без одинаковых ошибок?
У консольной схемы обычно проще получить доступ к рабочему колесу, валу и уплотнению, но требуется свободное место вокруг рамы. У инлайн-схемы обслуживание зависит от отключения и разгрузки трубопровода. Для обоих вариантов заранее предусматривают фильтр, точки измерения, разъёмные соединения и безопасный способ изоляции среды перед разборкой.
Почему нельзя выбирать между насосами только по габаритам патрубков?
Одинаковое присоединение не подтверждает совпадение рабочей точки. Проверяют расход, напор, температуру, свойства жидкости, сопротивление сети, нагрузку на опоры и доступ для обслуживания. Консольный насос может потребовать фундамент и центровку, а инлайн-насос — усиленную трубную схему. Итог сопоставляют с паспортом и фактическим местом установки.
Какая ошибка чаще всего вызывает вибрацию после замены насоса?
Вибрацию вызывают перекос основания, неверная центровка муфты, внешняя нагрузка от труб или недостаточная жёсткость опор. У инлайн-агрегата дополнительно проверяют, не работает ли корпус как несущий элемент линии. После остановки измеряют положение валов, осматривают крепёж и разгружают трубопровод. Изменять скорость до устранения механической причины не следует.
Что зафиксировать при выборе компоновки для проекта?
Записывают выбранный тип, рабочий режим, схему присоединения, требования к основанию или опорам, доступ для ревизии и способ отключения. Отдельно указывают причину отказа от альтернативы: нехватку места, необходимость фундамента, нагрузку на трубопровод или сложность демонтажа. Такая запись позволяет проверить решение при изменении трассы или режима.
