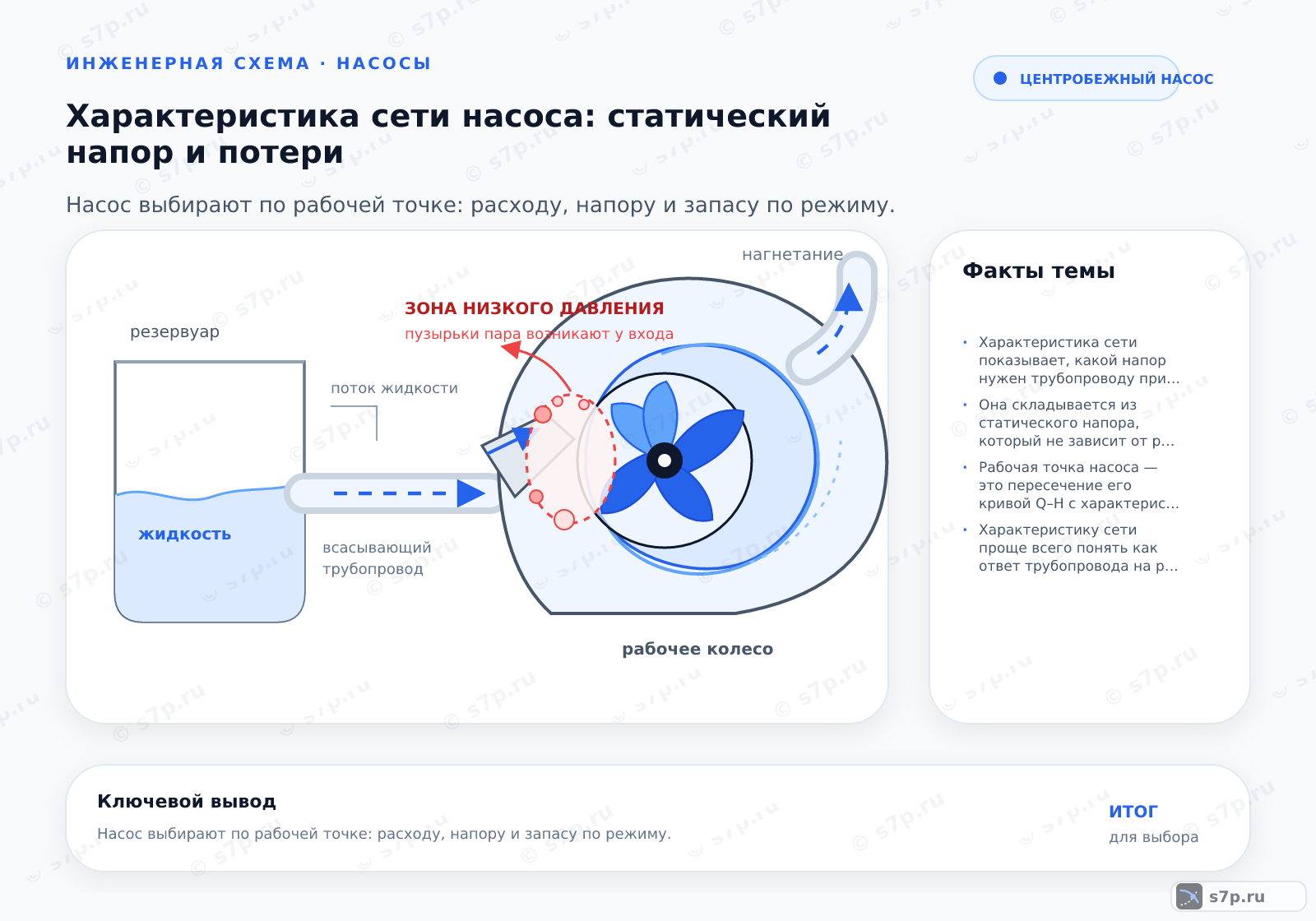

Характеристика сети показывает, какой напор нужен трубопроводу при каждом значении расхода. Она складывается из статического напора, который не зависит от расхода, и потерь на трение и местные сопротивления, растущих примерно как квадрат расхода. Характеристику сети проще всего понять как ответ трубопровода на расход: сколько напора он требует при каждом Q.
данные обновлены 2026-10-21 ·
1. Что это простыми словами
Характеристика сети показывает, какой напор требуется трубопроводу при каждом расходе. Расчёт характеристики сети включает статический подъём и потери на трение, повороты, арматуру и другие местные сопротивления. Поэтому это свойство всей системы, а не отдельной трубы или насоса.
Если сопротивление сети возрастает, насосу требуется больший напор для того же расхода. Рабочий режим находят, сопоставляя кривую сети с характеристикой насоса. По этой точке оценивают фактическую подачу, напор, мощность и запас до нежелательных режимов.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».

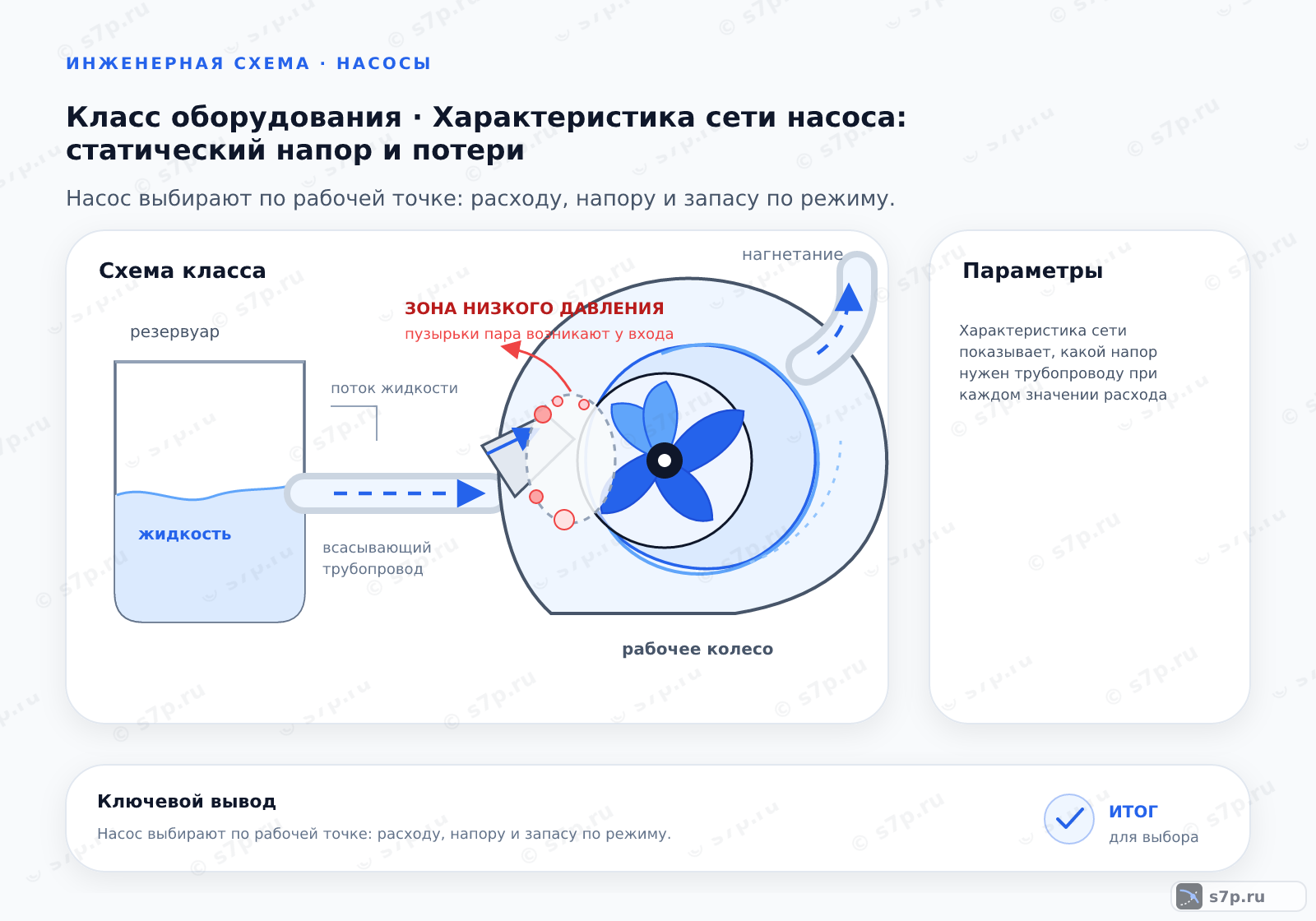

2. Устройство и принцип работы
Характеристика сети строится из статической и динамической частей. Статический напор связан с геометрией подъёма и не зависит от расхода в том же смысле, что потери. Динамическая часть включает трение по длине и местные сопротивления и растёт примерно пропорционально квадрату расхода.
На графике это даёт кривую, поднятую на уровень статического напора. При изменении диаметра, длины, арматуры или положения задвижки меняется сопротивление, а вместе с ним и рабочая точка. Расчёт должен учитывать фактическую схему, иначе паспортная характеристика насоса будет сопоставлена с неверной сетью.
- Шаг 1—
3. Схема характеристики сети
Схему читают по координатам расхода и напора: по горизонтали откладывают расход, по вертикали — требуемый напор. Кривая сети начинается со статической составляющей, а затем поднимается из-за потерь. На том же поле размещают характеристику насоса и ищут их пересечение.
Пересечение означает режим, который система способна поддерживать при этой обвязке и выбранной скорости насоса. Изменение задвижки, трубопровода или частоты вращения перемещает кривую и меняет точку. Поэтому график обновляют при существенной реконструкции, а не считают неизменным свойством оборудования.
4. Виды и разновидности
Характеристики сети различают по доле статического напора. В системе с подъёмом воды или заполнением резервуара статическая часть заметна, поэтому кривая начинается выше начала координат. В замкнутом отопительном контуре геометрический подъём обычно взаимно компенсируется, и преобладают потери циркуляции.
Открытая и замкнутая схемы требуют разных исходных параметров и разного чтения графика. Для первой уточняют уровни и направление перекачки, для второй — сопротивление контура, арматуры и теплообменных элементов. Сравнение кривых без понимания схемы приводит к неверной рабочей точке.
5. Вариант и условие: что выбрать
Дросселирование задвижкой добавляет местное сопротивление, делает кривую сети круче и сдвигает рабочую точку к меньшему расходу. Избыточный напор при этом теряется на арматуре, а состояние задвижки становится частью режима насоса.
Частотное регулирование изменяет характеристику насоса и позволяет согласовать подачу с нагрузкой без постоянного создания искусственного сопротивления. Выбор способа зависит от диапазона регулирования, автоматики, двигателя и схемы сети. В обоих случаях рабочую точку проверяют графически и по измерениям.
6. Термины
Расход описывает количество жидкости, проходящее через систему, а напор — энергию, которую насос передаёт единице массы жидкости. Статический напор задаётся уровнями или давлением, потери возникают из-за трения и местных элементов, а рабочая точка связывает насос и сеть.
Кривая насоса показывает возможности агрегата, кривая сети — требования трубопровода. Законы подобия связывают расход, напор и мощность с частотой вращения. Эти термины нужны вместе: изменение одного элемента схемы влияет на положение точки и фактический режим работы.
7. На что влияет и зачем нужно
Характеристика сети определяет положение рабочей точки, а через неё — фактический расход, напор, потребляемую мощность и близость к зоне наилучшего коэффициента полезного действия. Поэтому ошибка в длине труб, арматуре или статическом подъёме меняет не только расчёт, но и режим двигателя.
Заниженные потери дают недобор расхода и слишком слабый насос, завышенные — избыточный напор и риск работы вне паспортной области. При диагностике сопоставляют расчётную кривую с давлением и расходом, а затем ищут изменение сопротивления или состояния оборудования.
8. Частые ошибки и на что смотреть
Частая ошибка — учитывать только статический напор и забывать потери в трубах и местных элементах. Другая — брать потери по длине без фильтров, клапанов, поворотов и теплообменных частей. В результате насос не добирает расход либо работает с лишним напором и нагрузкой на арматуру.
Насос подбирают по рабочей точке, а не по крайнему значению его кривой. Постоянное дросселирование также требует проверки: оно может скрывать неверный выбор насоса и превращать лишний напор в потери. Перед изменением режима проверяют сеть, положение арматуры и фактические измерения.
9. Что проверить перед применением
Перед подбором проверяют статический напор, длину и диаметр труб, местные сопротивления, состояние фильтров и арматуры. Затем строят характеристику сети, накладывают кривую насоса и убеждаются, что рабочая точка находится в допустимой области по напору, расходу и коэффициенту полезного действия.
Отдельно оценивают изменение сопротивления из-за загрязнения и старения трубопровода. Запас подтверждают расчётом и паспортом, а не добавляют автоматически. После монтажа сопоставляют расчёт с измеренным расходом и перепадом давления; расхождение требует проверки исходных параметров и состояния сети.
10. Итоговая карта темы
Для управления рабочей точкой используют изменение сопротивления сети или частотное регулирование насоса. В обоих случаях сначала фиксируют фактическую схему, рассчитывают потери и проверяют пересечение кривых. Такой порядок связывает расчёт трубопровода с настройкой привода и арматуры.
Итоговая проверка включает расход, напор, мощность, положение арматуры, состояние фильтров и запас до нежелательных режимов. Если измерения не совпадают с графиком, ищут причину в сети, приборе или насосе. Корректировка считается завершённой только после повторного сопоставления рабочей точки.
Частые вопросы
Как построить характеристику сети по параметрам трубопровода?
Собирают статический подъём, длины и диаметры труб, свойства жидкости, арматуру, повороты, фильтры и другие местные сопротивления. Затем рассчитывают потери для разных расходов и получают кривую сети. На неё накладывают характеристику насоса, чтобы найти рабочую точку. Если фактическая обвязка отличается от схемы, график пересчитывают.
Почему рабочая точка сместилась после очистки или замены фильтра?
Фильтр создаёт часть местного сопротивления сети. При загрязнении потери растут и требуемый напор увеличивается, а после очистки кривая сети опускается. Насос пересекает новую кривую в другой точке, поэтому меняются расход и мощность. Сопоставляют давление до и после фильтра, положение арматуры и расчётные потери.
Когда лучше регулировать расход задвижкой, а когда частотой?
Задвижка увеличивает местное сопротивление и гасит лишний напор на арматуре. Частотное регулирование меняет характеристику насоса и согласует его с нагрузкой без постоянной дросселирующей потери. Выбор зависит от диапазона изменения расхода, типа двигателя, автоматики и схемы сети. В обоих случаях проверяют рабочую точку и допустимый режим.
Как меняется характеристика сети в замкнутом отопительном контуре?
В замкнутом контуре геометрический подъём обычно компенсируется, поэтому преобладает динамическая часть — потери на трение и местные элементы. Кривая начинается близко к началу координат и растёт с расходом. При добавлении арматуры, теплообменника или загрязнения меняется сопротивление, а вместе с ним смещается рабочая точка.
Почему нельзя подбирать насос по максимальному напору?
Максимальный напор относится к режиму с иным расходом и не показывает, где насос будет работать в реальной сети. Подбор по крайней точке может дать недобор подачи, лишнее дросселирование, перегрузку или работу вне области лучшего коэффициента полезного действия. Насос сопоставляют с кривой сети именно в требуемой рабочей точке.
Что проверить, если расчётная и фактическая точка не совпадают?
Сначала проверяют статические уровни, расходомер и манометры, затем длину и диаметр труб, положение задвижек, фильтры, клапаны и теплообменные элементы. Уточняют частоту вращения и состояние насоса. Если сопротивление изменилось из-за загрязнения или реконструкции, характеристику сети строят заново и повторно сравнивают с паспортной кривой.
