На горячей воде кавитация вероятнее, чем на холодной: с ростом температуры поднимается давление насыщенных паров, и доступный запас на всасывании падает. Риск снижают, создавая подпор на входе, уменьшая высоту всасывания, укорачивая всасывающую линию и, где возможно, снижая температуру перед насосом. Горячая вода кавитирует легче холодной: её давление насыщенных паров высокое, и запас до вскипания мал.
данные обновлены 2026-10-21 ·
1. Коротко, по шагам

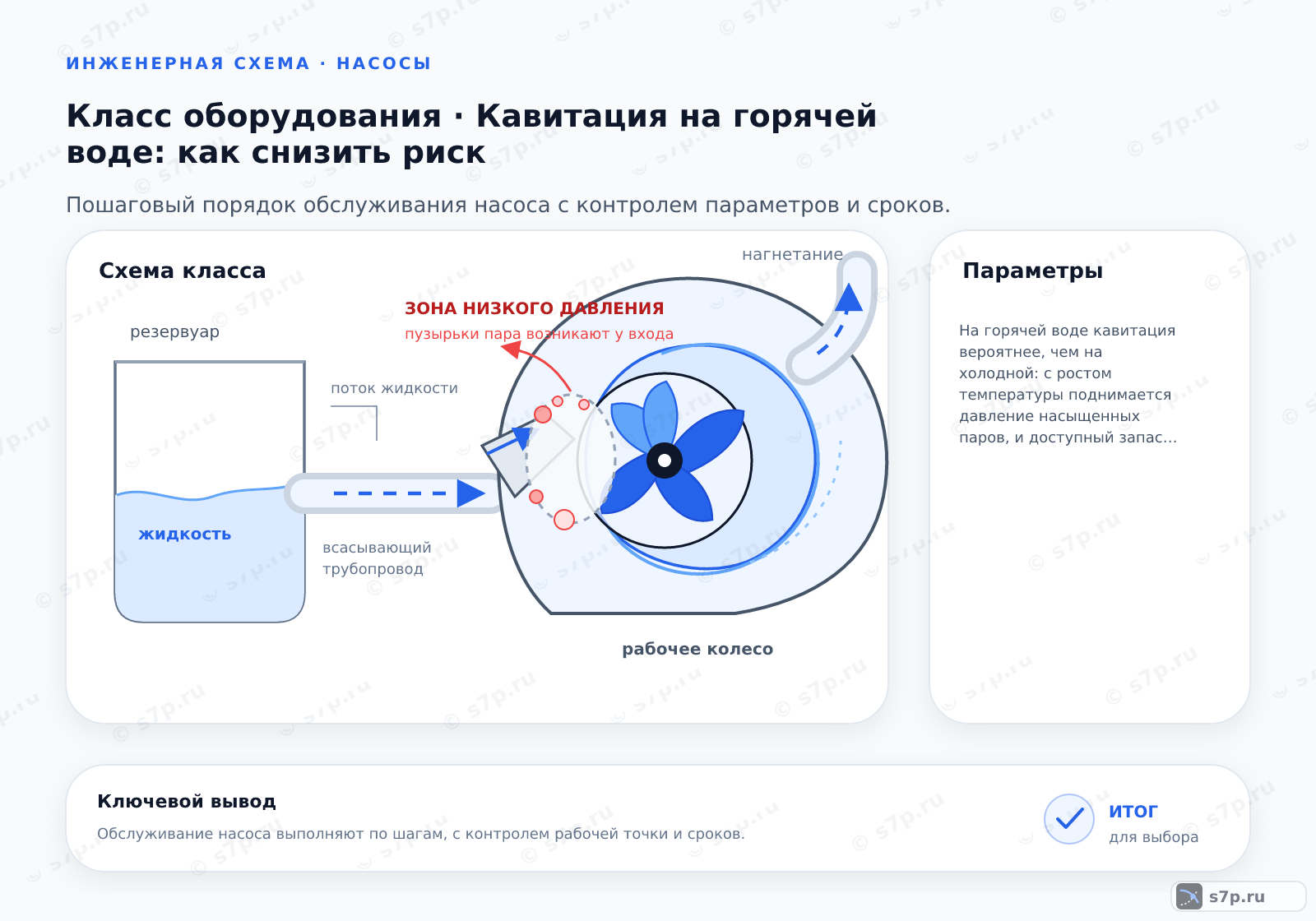

На горячей воде давление насыщенных паров выше, поэтому запас давления на входе насоса уменьшается быстрее, чем в холодном контуре. Если доступный запас становится меньше требуемого, в зоне пониженного давления образуются паровые пузырьки, которые затем схлопываются и повреждают рабочее колесо.
Проверку начинают с фактической температуры, давления и уровня жидкости на всасывании. Затем учитывают потери во всасывающей линии и сопоставляют доступный запас с требованием насоса. Корректировать настройку следует после проверки измерений, иначе шум или падение напора можно принять за неисправность другого узла.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Пошаговый порядок
Сначала определяют рабочую температуру и соответствующее ей давление насыщенных паров. Затем рассчитывают доступный запас с учётом подпора, высоты всасывания и сопротивления линии. Полученный результат сопоставляют с требованием насоса при том же режиме, а не с данными холодного запуска.
При нехватке запаса увеличивают подпор на входе, уменьшают высоту всасывания, укорачивают и расширяют всасывающую линию или снижают температуру перед насосом, если это допускает процесс. После изменения схемы повторяют измерение на прогретом контуре и проверяют отсутствие шума и падения напора.
- Шаг 1—
3. Симптом -> причина -> решение
Треск и шум, похожий на движение гравия, указывают на образование и схлопывание пузырьков в насосе. Если звук появляется после нагрева, проверяют подпор, давление на всасывании и потери линии. Падение напора при прогреве связывают с уменьшением доступного запаса, пока измерения не покажут другую причину.
Эрозия рабочего колеса означает, что режим продолжается достаточно долго для повреждения поверхности. Замена колеса без устранения причины приведёт к повторению дефекта. Сначала восстанавливают подпор и условия всасывания, затем проверяют рабочую точку, состояние уплотнений и соответствие насоса температуре среды.
4. Сроки и периодичность
Подпор и давление на всасывании проверяют при каждом выходе контура на рабочую температуру, а не только после холодного запуска. Показания записывают вместе с температурой, положением арматуры и режимом насоса, чтобы отличить изменение процесса от неисправности измерительного прибора.
Рабочее колесо на горячем контуре осматривают с учётом более быстрого развития кавитационной эрозии. Периодичность связывают с температурным режимом, шумом, вибрацией, падением напора и историей ремонта. При появлении симптомов осмотр переносят на ближайшее безопасное окно обслуживания.
5. Предупреждения и чего не делать
Нельзя оценивать кавитационный запас по холодной воде, если насос работает на горячем контуре. Нельзя поднимать насос над уровнем жидкости без расчёта подпора и нельзя сужать или без необходимости удлинять всасывающую линию. Любое изменение обвязки проверяют на рабочей температуре.
Треск, вибрация и падение напора не устраняют простым изменением уставки. Эти признаки требуют проверки давления, уровня, температуры, фильтра, арматуры и рабочего колеса. До осмотра горячий контур переводят в безопасное состояние, сбрасывают давление и ждут охлаждения среды.
6. Когда звать специалиста
Специалист нужен, если подпор обеспечен, но кавитация сохраняется, либо если рабочее колесо повторно получает эрозионные повреждения. В такой ситуации проверяют расчёт всасывающей линии, фактическую рабочую точку, состояние арматуры и соответствие насоса температуре и свойствам воды.
Отдельная оценка требуется, когда давление паров при рабочей температуре близко к давлению в системе. Пересчёт может привести к изменению схемы всасывания или подбору насоса с другим требованием по кавитационному запасу. Работы на горячем оборудовании выполняют только после подготовки и охлаждения.
7. Контроль результата
Результат проверяют на горячей воде после выхода контура в устойчивый режим. Контролируют исчезновение треска и шума, сохранение напора и подачи после прогрева, а также давление на всасывании и фактический подпор. Показания сравнивают с расчётом для той же температуры и положения арматуры.
Если шум возвращается при нагреве, доступного подпора всё ещё недостаточно либо изменился режим системы. В этом случае не ограничиваются повторной настройкой: пересматривают всасывающую линию, фильтр, уровень жидкости и соответствие насоса. Итоговую проверку повторяют после устранения найденной причины.
8. Границы инструкции
Здесь рассматривается защита от кавитации на горячей воде через подпор, высоту всасывания, сопротивление линии и температуру. Решение применяют к конкретной схеме только после проверки паспортных ограничений насоса, состояния арматуры и достоверности измерений.
Пересчёт всасывания, подбор другого насоса и ремонт рабочего колеса выполняют по проекту и паспорту. Работы на горячем контуре начинают после отключения, сброса давления и охлаждения. Если эти условия недоступны, эксплуатацию продолжают только по безопасной процедуре, согласованной ответственным специалистом.
Частые вопросы
Как отличить кавитацию от обычного шума насоса?
Кавитация часто проявляется треском или шумом, похожим на движение гравия, вибрацией и падением напора, особенно после прогрева воды. Проверяют давление и подпор на всасывании, температуру, состояние фильтра и арматуры. Если симптом меняется вместе с нагревом или открытием линии, результат сопоставляют с доступным и требуемым кавитационным запасом.
Почему проверка на холодной воде не подтверждает безопасный режим?
При нагреве растёт давление насыщенных паров, поэтому запас на входе насоса уменьшается. Режим, который выглядит устойчивым на холодной воде, может перейти в кавитацию после выхода контура на рабочую температуру. Давление, уровень, подпор и потери всасывающей линии проверяют именно при фактическом горячем режиме.
Что изменить в первую очередь при нехватке подпора?
Сначала подтверждают измерениями температуру, давление, уровень жидкости и состояние арматуры. Затем оценивают возможность увеличить подпор, уменьшить высоту всасывания, укоротить или расширить всасывающую линию. Снижение температуры перед насосом допустимо только при согласовании с процессом. После изменения схемы повторяют проверку на прогретом контуре.
Почему замена рабочего колеса не устраняет повторную кавитацию?
Новое колесо повреждается снова, если сохраняются высокая температура, малый подпор, большое сопротивление всаса или неправильная рабочая точка. Перед ремонтом проверяют давление на входе, фильтр, арматуру, уровень и соответствие насоса требуемому кавитационному запасу. Причину устраняют в схеме всасывания, а не только меняют изношенную деталь.
Как контролировать горячий контур во время эксплуатации?
При выходе на рабочую температуру записывают давление на всасывании, подпор, положение арматуры, шум, вибрацию, напор и подачу. Состояние рабочего колеса оценивают с учётом истории кавитации и ремонта. Возврат треска после нагрева означает, что доступный запас снова недостаточен и требуется проверка всасывающей линии.
Когда работы с горячим насосом нужно передать специалисту?
Специалист нужен при сохраняющейся кавитации после восстановления подпора, повторной эрозии колеса, нестабильных показаниях или близости давления паров к давлению системы. Он пересчитывает всасывающую схему и проверяет соответствие насоса температуре. Любые работы выполняют после отключения, сброса давления и охлаждения контура по безопасной процедуре.
