Испытания насоса проводятся при номинальной частоте вращения и фиксированном уровне кавитационного запаса для построения характеристик подачи, напора, мощности и КПД, которые должны соответствовать паспортным этим производителя.
данные обновлены 2026-10-21 ·
1. Что такое испытания насоса и кривая Q–H
Испытание насоса связывает подачу с напором при заданном режиме вращения и контролируемом кавитационном запасе. По серии устойчивых точек получают кривые подачи, напора, потребляемой мощности и коэффициента полезного действия. Такая запись показывает не одно паспортное значение, а поведение агрегата при изменении сопротивления системы.
Кривую Q–H используют вместе с характеристикой сети. Пересечение этих зависимостей задаёт рабочую точку, поэтому сравнивать насосы только по максимальному напору или максимальной подаче неправильно. Перед выводом о соответствии проверяют жидкость, измерительные приборы, герметичность и повторяемость показаний.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Устройство и принцип работы
Испытательный контур заполняют жидкостью и удаляют воздух, затем проверяют герметичность и исправность приборов. Насос запускают при закрытой напорной задвижке, после чего открывают её постепенно и фиксируют связанные показания подачи, давления и мощности. Изменение режима должно быть контролируемым, без резких переходов.
Для каждой точки записывают состояние арматуры, частоту вращения и условия среды. После обработки рассчитывают коэффициент полезного действия и строят рабочие характеристики. Если показания расходятся с паспортом, сначала исключают воздух, утечки, погрешность приборов и несоответствие режима, а уже затем оценивают состояние насоса.
- Шаг 1Заполнение насоса жидкостью и удаление воздуха из системы
- Шаг 2Проверка герметичности и исправности измерительных приборов
- Шаг 3Пуск насоса при закрытой напорной задвижке
- Шаг 4Поочередное открытие задвижки и фиксация показаний
- Шаг 5Расчет КПД и построение рабочих характеристик
3. Ключевые параметры
В спецификации указаны номинальные напор и подача, максимальный коэффициент полезного действия, потребляемая мощность, допустимая температура и давление на выходе. Эти значения описывают взаимосвязанный режим, а не независимые пределы: при изменении подачи меняются напор, мощность и положение рабочей точки.
Перед испытанием сверяют диапазон измерительных приборов с ожидаемыми значениями и паспортом. Температура и давление должны оставаться в допустимой области, а кавитационный запас — контролироваться на всасывании. Результат оформляют так, чтобы каждую точку можно было сопоставить с исходным режимом и паспортной кривой.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальный напор | 50 м | м | инженерная практика; сверить по паспорту |
| Номинальная подача | 10 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Максимальный КПД | 82 % | % | инженерная практика; сверить по паспорту |
| Потребляемая мощность | 4 кВт | кВт | инженерная практика; сверить по паспорту |
| Допустимая температура | 80 °C | °C | инженерная практика; сверить по паспорту |
| Давление на выходе | 5 бар | бар | инженерная практика; сверить по паспорту |
4. Схема работы

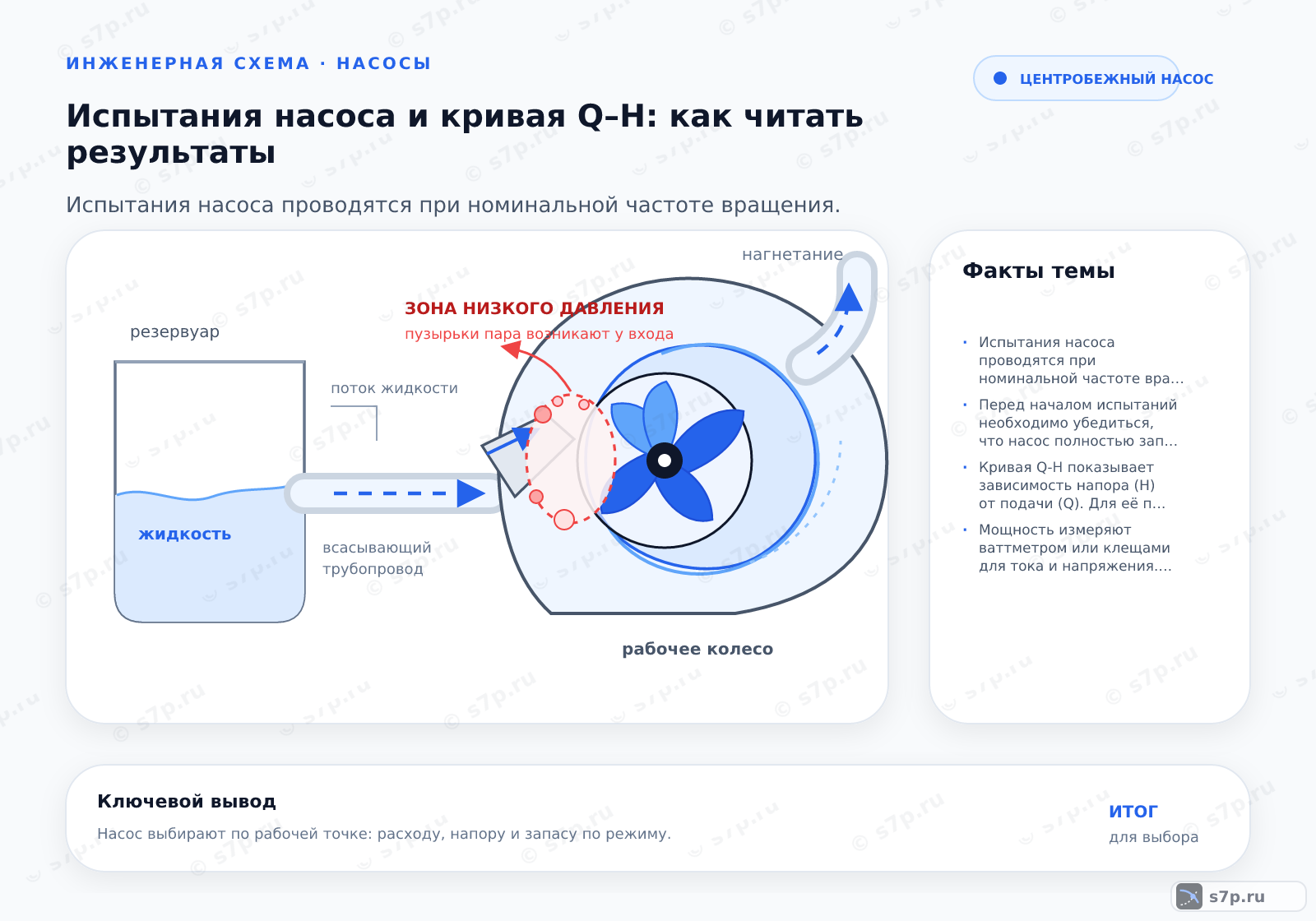

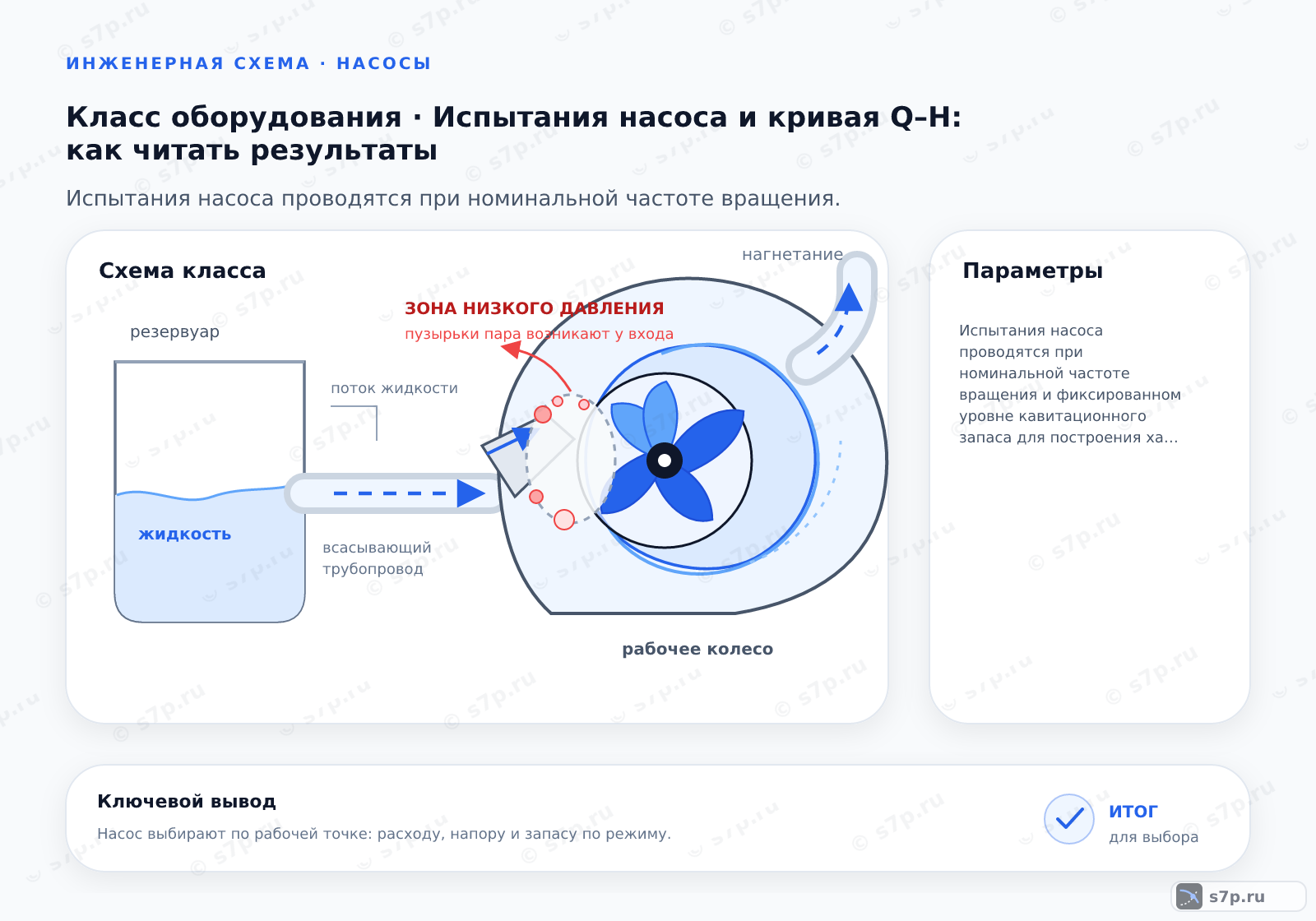

Жидкость поступает к насосу из всасывающей части контура, затем проходит через напорную линию с задвижкой и измерительными приборами. Изменяя сопротивление на выходе, получают различные сочетания подачи и напора. При этом следят, чтобы на входе сохранялись условия, при которых кавитация не искажает результат.
Показания снимают после стабилизации режима и связывают в одну запись: положение арматуры, давление до и после насоса, расход, мощность и состояние среды. График строят по согласованным точкам. Разброс показаний проверяют повтором и осмотром соединений, а не сглаживают без объяснения причины.
5. Виды и разновидности
Таблица содержит центробежные насосы с открытым, полуоткрытым и закрытым рабочим колесом. Исполнение колеса влияет на прохождение среды, чувствительность к загрязнению и форму характеристики, поэтому вид конструкции связывают с задачей и составом жидкости.
Для корректного сравнения вариантов сохраняют одинаковые условия испытания и одинаковый порядок фиксации данных. Нельзя переносить кривую одного исполнения на другое без паспорта и проверки режима. При выборе дополнительно учитывают температуру, давление, допустимую мощность и требования к обслуживанию.
| Значение | Источник |
|---|---|
| центробежный насос с открытым рабочим колесом | инженерная практика; сверить по паспорту |
| центробежный насос с полуоткрытым рабочим колесом | инженерная практика; сверить по паспорту |
| центробежный насос с закрытым рабочим колесом | инженерная практика; сверить по паспорту |
Частые вопросы
Зачем строить кривую Q–H по нескольким рабочим точкам?
Одна точка показывает только отдельный режим, а серия точек раскрывает связь подачи и напора при заданном вращении. По полной характеристике видно, как меняются мощность и коэффициент полезного действия, где находится рабочая область и как насос будет взаимодействовать с сетью. Это позволяет сравнивать результат с паспортом без вывода по одному измерению.
Почему испытательная характеристика может отличаться от паспортной?
Сначала исключают воздух в насосе, утечки, неверное направление вращения, погрешность приборов и несоответствие жидкости или температуры. Затем проверяют частоту вращения, положение задвижки и кавитационный запас. Если расхождение сохраняется после повторного измерения, сопоставляют фактическую рабочую точку с паспортом и только затем оценивают износ или неисправность агрегата.
Как выбрать места измерения для испытания насоса?
Измерительные приборы размещают так, чтобы давление до и после насоса отражало состояние потока без очевидного влияния ближайшего поворота или арматуры. Расход фиксируют в той же записи, что и давление, мощность, температуру, положение задвижки и частоту вращения. Перед началом проверяют диапазон приборов, герметичность соединений и удаление воздуха.
Можно ли сравнивать насосы с разными рабочими колёсами?
Можно, если для каждого исполнения отдельно заданы одинаковые условия среды, вращения, измерения и кавитационного запаса. Открытое, полуоткрытое и закрытое колесо по-разному взаимодействуют с жидкостью и загрязнениями, поэтому их кривые нельзя переносить друг на друга. Сравнивают рабочие точки, мощность, эффективность и ограничения паспорта конкретной конструкции.
Как учесть кавитацию во время снятия характеристики?
На всасывании контролируют давление, температуру и доступный кавитационный запас. Если при открытии задвижки появляется треск, вибрация или нестабильные показания, точку не используют как обычный режим: сначала восстанавливают подпор и удаляют воздух. Иначе построенная кривая будет отражать ограничение всасывающей линии, а не нормальную способность насоса.
Что обязательно записать в протокол испытания?
Фиксируют жидкость и её температуру, состояние заполнения и удаления воздуха, частоту вращения, положение арматуры, давление до и после насоса, расход, потребляемую мощность и признаки вибрации или шума. Для каждой точки указывают условия стабилизации. После обработки сохраняют расчёт коэффициента полезного действия и сравнение с паспортной характеристикой.
