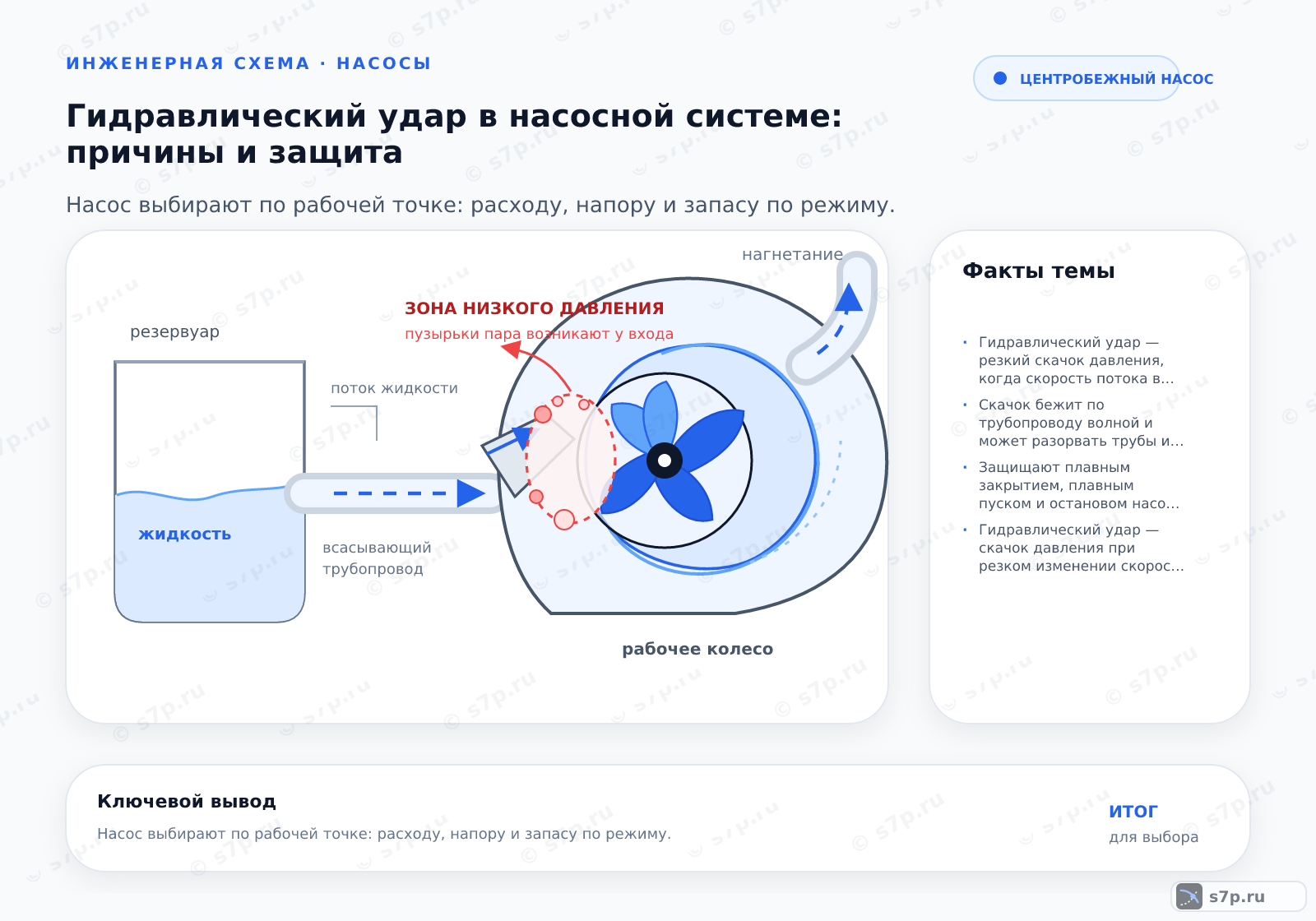

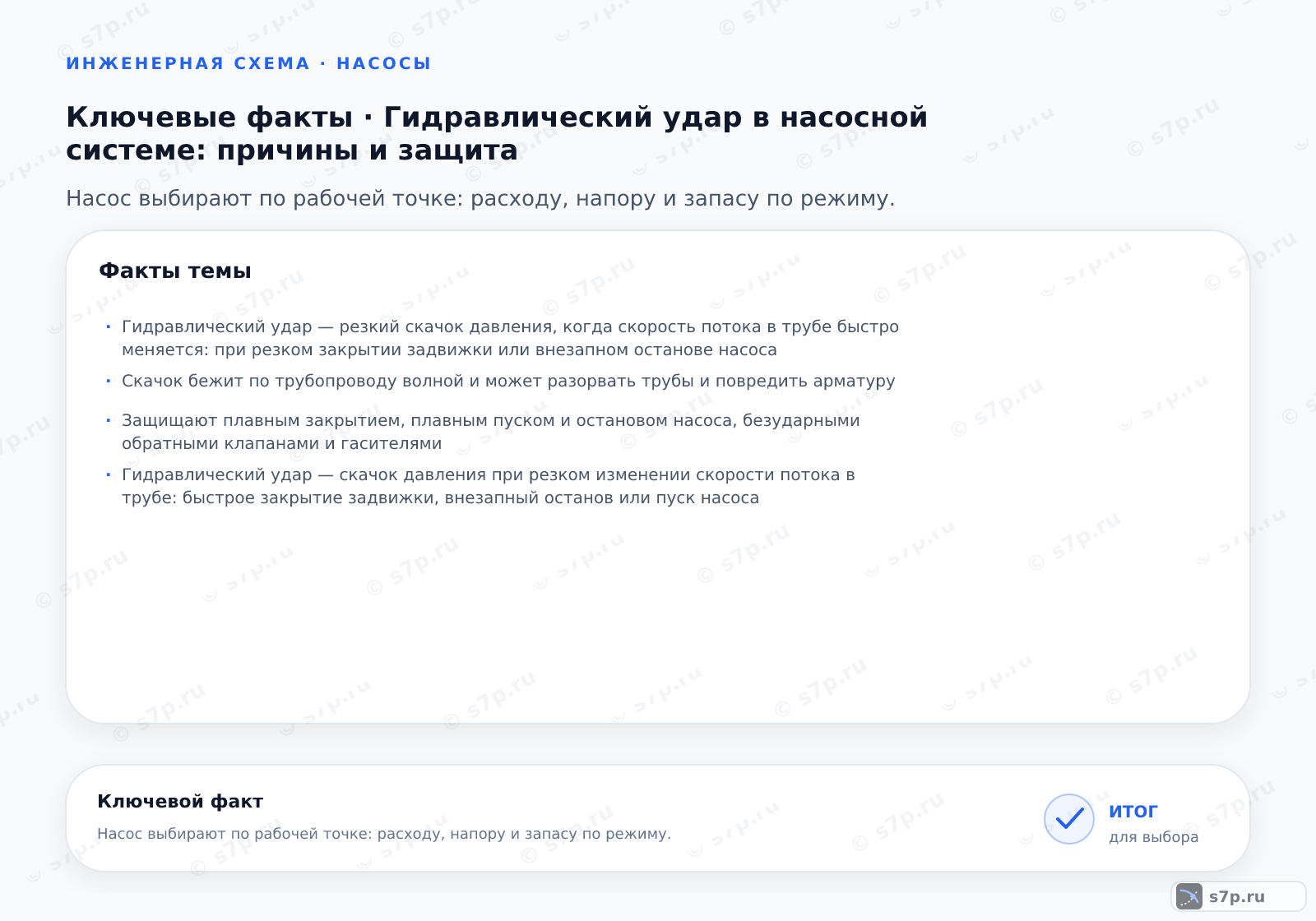

Гидравлический удар — резкий скачок давления, когда скорость потока в трубе быстро меняется: при резком закрытии задвижки или внезапном останове насоса. Скачок бежит по трубопроводу волной и может разорвать трубы и повредить арматуру. Защищают плавным закрытием, плавным пуском и остановом насоса, безударными обратными клапанами и гасителями. Движущаяся масса жидкости не останавливается мгновенно, и её энергия превращается в резкий рост давления.
данные обновлены 2026-10-21 ·
1. Что это простыми словами
Гидравлический удар появляется при резком торможении или ускорении жидкости в трубопроводе. Причиной может стать быстрое закрытие задвижки, останов насоса или внезапное открытие линии. Движущаяся масса не меняет скорость мгновенно, поэтому энергия потока переходит в волну повышенного или пониженного давления.
Симптомами служат стук, вибрация, скачок показаний манометра и повреждение соединений. Явление рассматривают как процесс всей линии: на него влияют насос, арматура, длина трубы, скорость потока и наличие устройств гашения. Изолированная проверка отдельного клапана часто не объясняет причину.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Устройство и принцип работы
Чем быстрее перекрывается поток и чем выше его скорость, тем больше изменение давления. Фронт волны перемещается по трубе, отражается от её концов и возвращается к арматуре, пока энергия не рассеется. Жёсткость стенок и состояние опор влияют на характер отражений.
При останове насоса поток продолжает движение по инерции, а обратный клапан может закрыться с ударом. При открытии линии возникает обратное изменение режима. Поэтому проверяют не только время закрытия, но и алгоритм пуска, останова, расположение арматуры и работу обратных устройств.
- Шаг 1—
3. Ключевые параметры
При оценке фиксируют скорость потока до переключения, время закрытия арматуры или выбега насоса, длину трубопровода и скорость волны. Учитывают материал и жёсткость труб, профиль трассы, объём воздуха и состояние обратных клапанов. Эти сведения связывают событие с конкретным участком линии.
Плавное закрытие, мягкий пуск и останов снижают резкость изменения режима. Безударный обратный клапан и гаситель подбирают по рабочей среде и характеристике системы. Если стук появляется только при определённой последовательности переключений, записывают её до изменения настроек.

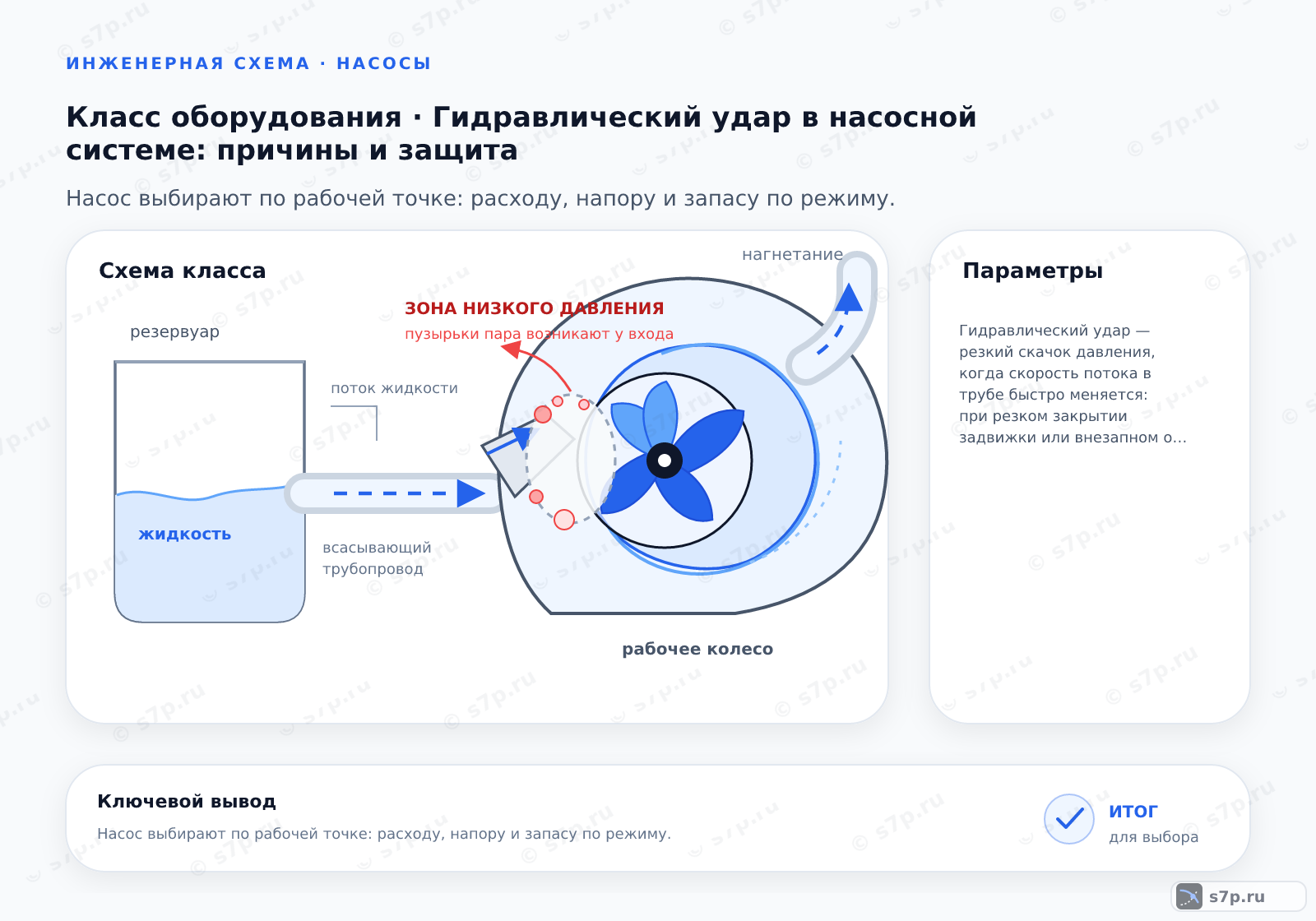

4. Схема гидроудара
При резком закрытии задвижки поток упирается в препятствие, давление перед ним быстро растёт, а фронт повышенного давления идёт к началу трубопровода. Отражение меняет знак волны, и участок может пережить чередование повышения и снижения давления до затухания.
Схему читают вместе с местом насоса, обратного клапана и гасителя. Учитывают, где возникает переключение и какие соединения принимают нагрузку. Если защита установлена далеко от источника удара, проверяют, как волна проходит по трассе и не остаётся ли незащищённый участок.
5. Виды и разновидности
Прямой удар возникает при быстром перекрытии, когда волна не успевает пройти трассу и вернуться до завершения закрытия. Непрямой удар формируется при более медленном изменении режима и обычно имеет меньшую резкость. Точный характер определяют по времени процесса и длине линии.
Удар при останове насоса зависит от инерции потока и закрытия обратного клапана. Он отличается от локального стука арматуры последовательностью событий. Для различения записывают момент остановки, положение клапана, давление и признаки на соседних участках.
6. На что влияет и зачем нужно
Скачок давления нагружает трубы, фланцы, резьбовые соединения, обратные клапаны и корпус насоса. Сильное событие вызывает разрыв или срыв соединения, а повторяющиеся слабые удары расшатывают опоры и арматуру. Воздействие оценивают по месту проявления и состоянию всей трассы.
Защита строится на согласовании скорости потока, времени переключения, плавного управления, безударного клапана и гасителя. После изменения схемы наблюдают манометр, стук, вибрацию и герметичность. Устройство защиты не заменяет исправные опоры и правильно настроенный насос.
7. Частые ошибки и на что смотреть
Ошибки возникают при установке быстрозакрывающейся арматуры на длинной линии, резком останове насоса и применении хлопающего клапана вместо безударного. Стук также появляется, когда гаситель не установлен там, где скорость потока создаёт нагрузку, или когда опоры не удерживают трубу.
Сначала фиксируют последовательность переключения и показания давления, затем проверяют клапан, привод, опоры и трассу. Не устраняют стук простым уменьшением расхода без поиска причины. Любую настройку оценивают по переходному процессу и герметичности после переключения.
8. Что проверить перед применением
Перед пуском проверяют время закрытия арматуры, алгоритм плавного пуска и останова насоса, тип обратных клапанов и наличие гасителя в расчётном месте. Осматривают опоры, соединения и манометр. Условия переключения должны соответствовать рабочей среде и характеристике линии.
При пробном изменении режима слушают трассу, наблюдают давление и проверяют отсутствие течи. Если появляется стук, работу прекращают и устанавливают, на каком действии он возникает. После коррекции повторно проверяют клапан, привод и защищаемые соединения, не меняя сразу несколько причинных факторов.
Частые вопросы
Как распознать гидравлический удар в системе?
На удар указывают стук при переключении, резкий скачок показаний давления, вибрация трубопровода, течь соединений или повреждение клапана после остановки насоса. Фиксируют момент события и действие, которое ему предшествует. Отличают удар от кавитации по связи с закрытием, открытием или остановом, затем проверяют всю трассу и опоры.
Чем отличается прямой удар от непрямого?
Прямой удар возникает, когда перекрытие происходит быстрее, чем волна успевает пройти линию и вернуться. При более медленном изменении режима формируется непрямой удар с другой интенсивностью. Для различения сопоставляют время закрытия, длину трассы, скорость потока и показания давления. Классификация нужна для выбора скорости арматуры и защиты.
Какие устройства снижают нагрузку на трубопровод?
Применяют плавное закрытие арматуры, плавный пуск и останов насоса, безударные обратные клапаны и гасители. Выбор зависит от скорости потока, длины линии, места переключения и рабочей среды. Устройство ставят как часть расчётной схемы, проверяя опоры, соединения и направление волны. Защита не компенсирует неисправный привод или слабое крепление.
Как отличить удар от кавитационных проявлений?
Удар обычно связан с переключением арматуры, остановом насоса или резким изменением скорости и сопровождается скачком давления. Кавитационные проявления чаще связаны с недостатком давления на всасывании, воздухом или закрытой арматурой. Записывают момент появления шума, проверяют давление до насоса, заполнение линии и последовательность операций, не меняя всё сразу.
Какая ошибка чаще всего усиливает переходный процесс?
Сильный удар создают быстро закрывающаяся арматура, резкий останов насоса и хлопающий обратный клапан. Нагрузку усиливают высокая скорость потока, длинная линия, жёсткие трубы и слабые опоры. При стуке фиксируют состояние привода и клапана, затем проверяют время переключения, гаситель и расположение защиты относительно источника волны.
Что проверить перед запуском защищаемой линии?
Проверяют алгоритм плавного пуска и останова, время закрытия арматуры, тип обратных клапанов, наличие гасителя, состояние опор и герметичность соединений. При пробном переключении наблюдают манометр, стук и вибрацию. Если возникает скачок, работу прекращают и устанавливают участок его появления, не ограничиваясь снижением расхода или обходом защиты.
