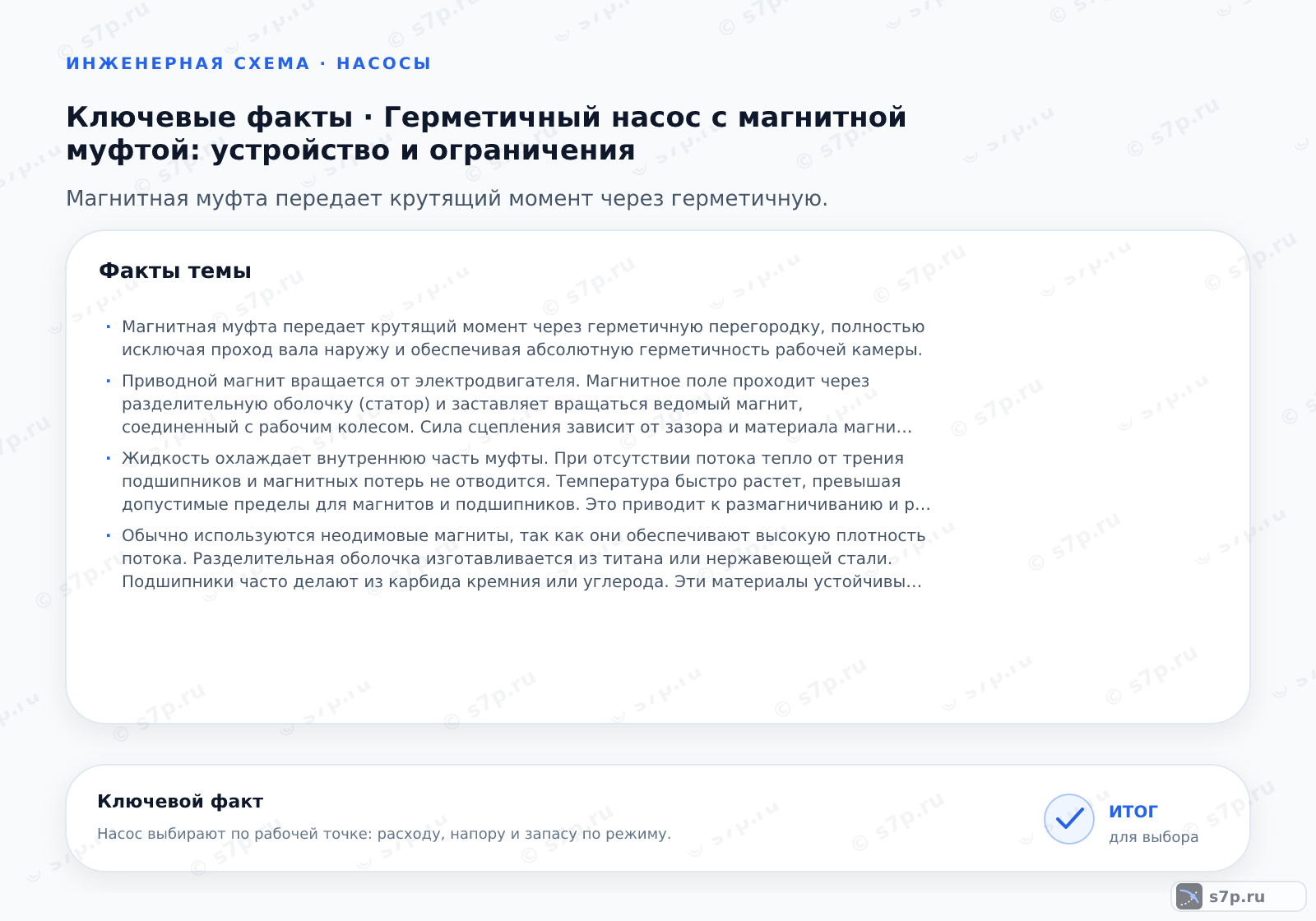

Магнитная муфта передает крутящий момент через герметичную перегородку, полностью исключая проход вала наружу и обеспечивая абсолютную герметичность рабочей камеры. Герметичный насос с магнитной муфтой — это насос, в котором привод рабочего колеса осуществляется через магнитную связь, исключающую механический проход вала через корпус.
данные обновлены 2026-10-21 ·

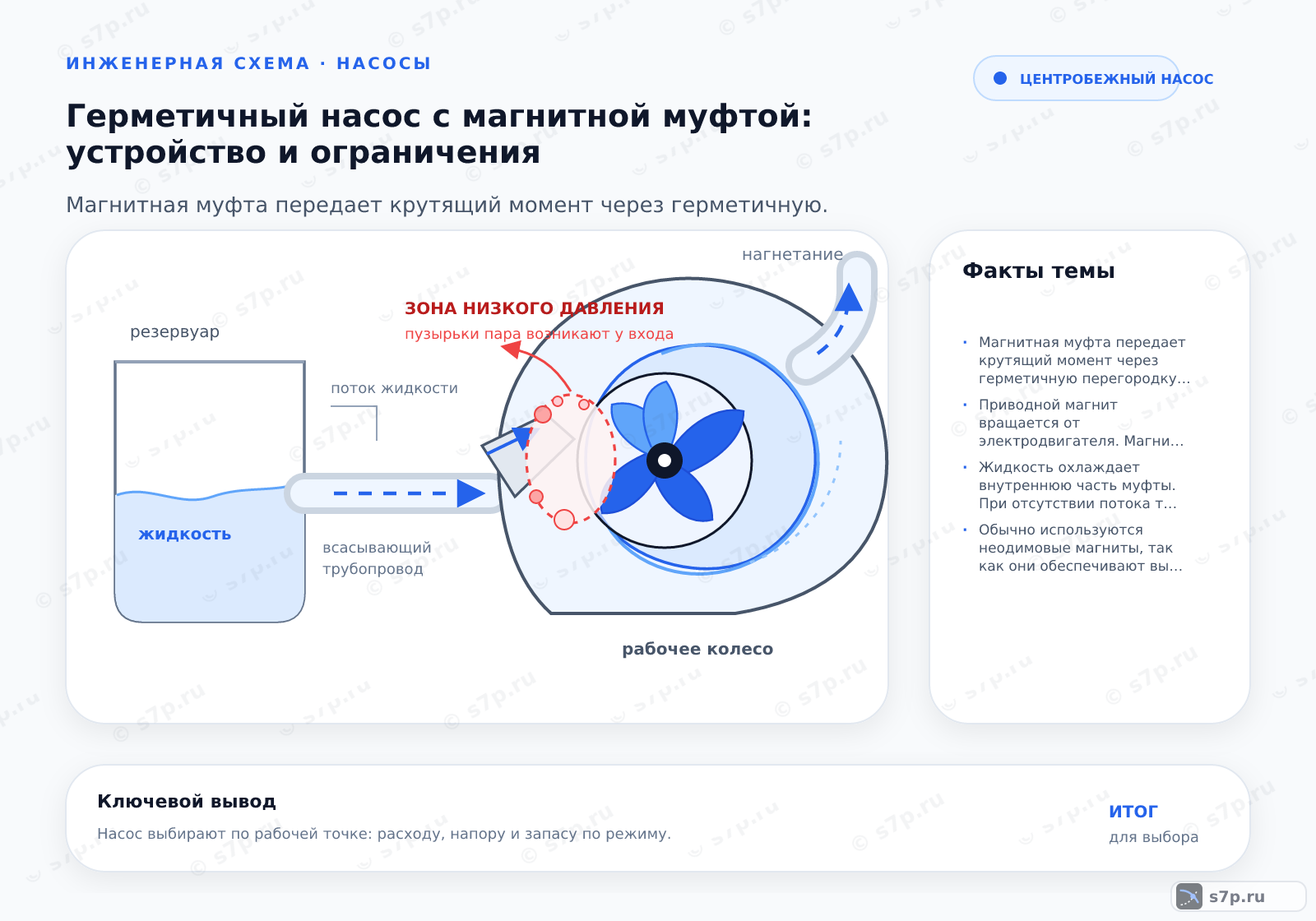

1. Что такое герметичный насос с магнитной муфтой
Герметичный насос с магнитной муфтой передаёт вращение к рабочему колесу через разделительную перегородку. Вал двигателя не проходит наружу через корпус, поэтому рабочая камера не требует обычного механического прохода. Герметичность относится к конкретной конструкции и сохраняется только при соблюдении давления, температуры и совместимости материалов.
Такое исполнение рассматривают для сред, утечка которых недопустима по условиям процесса. При подборе проверяют свойства жидкости, материал оболочки и подшипников, расход, давление и возможность охлаждения. Само наличие магнитной муфты не разрешает сухой ход или работу за пределами паспорта.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Устройство и принцип работы
Внутренняя часть включает рабочее колесо и опоры, внешняя — двигатель и магнитный привод; между ними находится разделитель. При вращении внешней половины магнитное поле передаёт момент внутренней, а жидкость остаётся в герметичной камере. Зазор и состояние разделителя влияют на передачу момента и нагрев.
Перед пуском проверяют уровень жидкости и открытие всасывающей арматуры. После запуска наблюдают шум и вибрацию, затем сопоставляют режим с паспортом. Посторонние металлические частицы, загрязнение подшипников или превышение сопротивления могут нарушить работу муфты даже при отсутствии внешней течи.
- Шаг 1Проверка уровня жидкости перед пуском
- Шаг 2Открытие задвижки на всасывании
- Шаг 3Запуск электродвигателя
- Шаг 4Контроль вибрации и шума
- Шаг 5Настройка частоты вращения
3. Ключевые параметры
Для подбора сопоставляют разрывное давление, зазор разделителя, коэффициент полезного действия, мощность двигателя, расход среды и ресурс подшипников. Эти параметры относятся к определённому исполнению и не переносятся на другую модель. Рабочий режим проверяют по характеристике насоса, а не по отдельному показателю герметичности.
Состав жидкости определяет материал оболочки и подшипников: для агрессивных сред в таблице указано титановое исполнение, для чистой воды — карбидокремниевые подшипники. Дополнительно оценивают температуру, наличие твёрдых включений, допустимое давление и условия обслуживания разделителя.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Давление разрывное | 10 бар | бар | инженерная практика; сверить по паспорту |
| Зазор разделителя | 3 мм | мм | инженерная практика; сверить по паспорту |
| КПД насоса | 75 % | % | инженерная практика; сверить по паспорту |
| Мощность двигателя | 5.5 кВт | кВт | инженерная практика; сверить по паспорту |
| Расход воды | 12 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Срок службы подшипников | 20000 ч | ч | инженерная практика; сверить по паспорту |

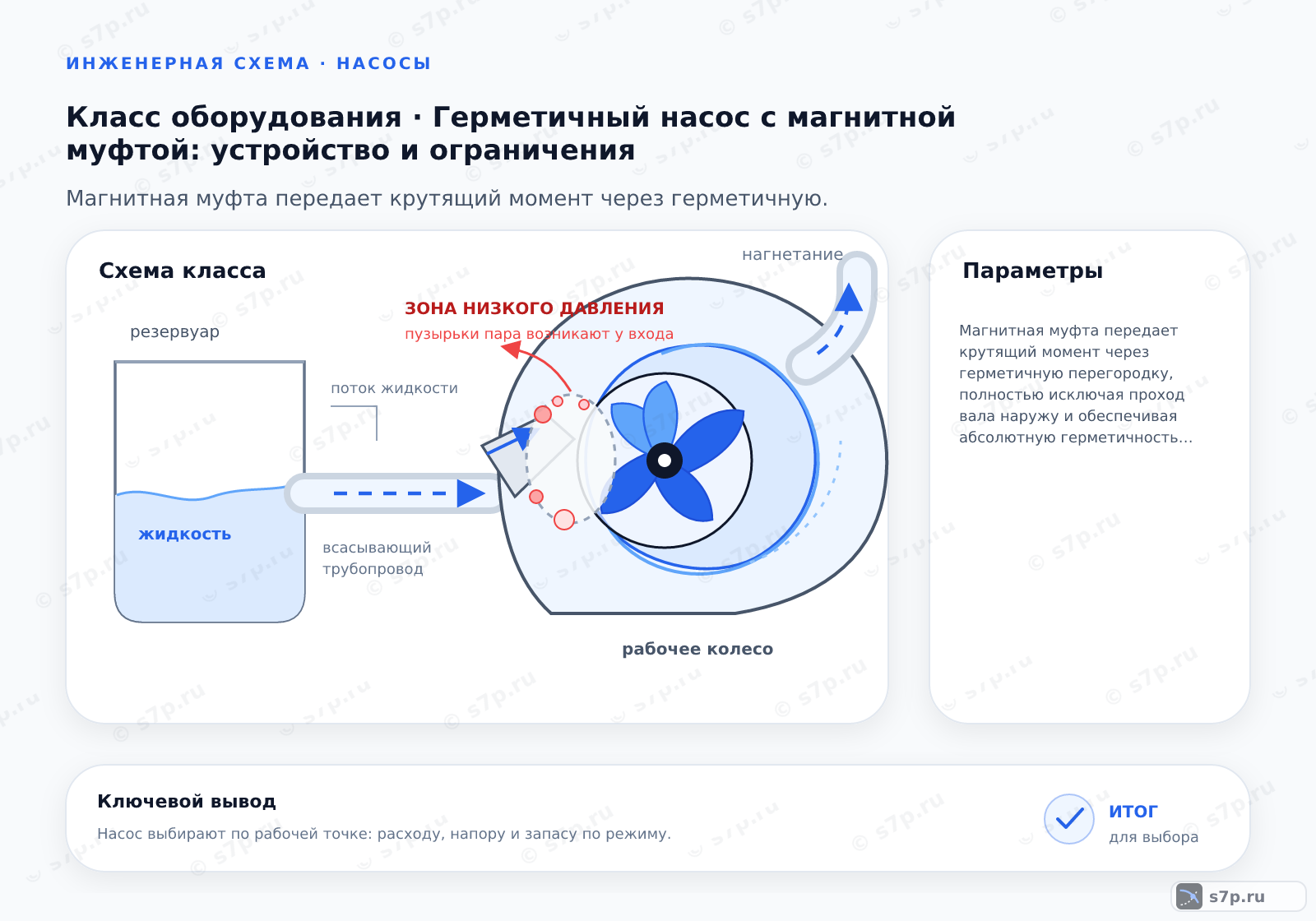

4. Схема работы герметичного насоса с магнитной муфтой
Жидкость поступает через всасывающий патрубок в герметичную камеру, рабочее колесо перемещает её к напорному выходу, а двигатель передаёт момент через магнитную связь. Разделитель отделяет среду от внешнего привода. Поэтому контроль ведут по уровню, расходу, шуму, вибрации и температуре корпуса муфты.
Открытая всасывающая арматура и заполненная камера нужны для нормального запуска. При изменении частоты вращения проверяют устойчивость потока и отсутствие разрыва магнитной связи. Если привод вращается, а подача исчезла, ищут загрязнение, газ в камере, превышение нагрузки или повреждение рабочего колеса.
5. Виды и разновидности
Исполнения различают по материалу оболочки, типу подшипников и способу регулирования скорости. Титановую оболочку выбирают для агрессивных сред, карбидокремниевые подшипники — для чистой воды, а частотное регулирование — когда режим требует изменения скорости вращения и это разрешено паспортом.
Сравнение начинают с химической совместимости и состава жидкости, затем проверяют расход, давление, нагрев, зазор разделителя и доступ к узлам. Конструкция без механического прохода вала сокращает риск внешней утечки, но не устраняет износ подшипников и чувствительность к сухому ходу.
| Значение | Источник |
|---|---|
| Насос с титановой оболочкой для агрессивных сред | инженерная практика; сверить по паспорту |
| Насос с карбидокремниевыми подшипниками для чистой воды | инженерная практика; сверить по паспорту |
| Насос с регулировкой частоты вращения | инженерная практика; сверить по паспорту |
6. Частые ошибки и на что смотреть
Сухой ход нарушает охлаждение и смазку внутренних узлов; допустимость такого режима определяют только по паспорту. Металлические частицы могут повредить магнитную муфту или разделитель. Превышение рабочего давления создаёт нагрузку на корпус, поэтому предел проверяют вместе с температурой и составом среды.
При шуме, вибрации или нагреве сначала останавливают насос штатным способом и проверяют уровень, арматуру, фильтр и наличие посторонних частиц. Не вскрывают герметичную камеру без предусмотренной процедуры. После обслуживания контролируют герметичность, направление потока и устойчивость подачи.
Частые вопросы
Чем магнитная муфта отличается от обычного уплотнения?
Магнитная муфта передаёт момент через разделительную перегородку, поэтому вал двигателя не проходит наружу через рабочую камеру. Обычное механическое уплотнение работает на месте прохода вала и требует контроля состояния пары трения. Герметичное исполнение снижает риск внешней утечки, но сохраняет требования к сухому ходу, давлению, температуре и совместимости материалов.
Как выбрать материалы для рабочей среды?
Сначала описывают химический состав, температуру, наличие твёрдых включений и требуемый расход. Для агрессивных сред в таблице предусмотрена титановая оболочка, для чистой воды — карбидокремниевые подшипники. Эти варианты не выбирают автоматически: сверяют материал каждой смачиваемой детали, уплотнений и разделителя с паспортом жидкости и насоса.
Почему опасна работа без жидкости?
Жидкость отводит тепло и участвует в работе внутренних опор. При сухом ходе охлаждение нарушается, растёт нагрев, а подшипники, разделитель и рабочее колесо могут повреждаться. Перед запуском проверяют уровень и открытие всасывающей линии. Если подача исчезла, насос останавливают и выясняют причину, не пытаясь продолжить работу на воздухе.
Что означает шум при исправной внешней герметичности?
Отсутствие внешней течи не исключает загрязнение подшипников, попадание металлических частиц, разрыв магнитной связи, газ в камере или работу вне характеристики. Фиксируют шум, вибрацию, температуру корпуса муфты и расход. Затем проверяют уровень, фильтр, арматуру и состав среды. Герметичную камеру не вскрывают без предусмотренной процедуры обслуживания.
Когда магнитный насос лучше исполнения с механическим уплотнением?
Магнитное исполнение рассматривают, когда внешняя утечка рабочей среды недопустима и свойства жидкости совместимы с разделителем, подшипниками и корпусом. Механическое уплотнение может быть уместнее при другой характеристике, температуре или режиме обслуживания. Сравнивают расход, давление, материалы, сухой ход, ремонтопригодность и требования паспорта, а не только способ передачи момента.
Как проводить обслуживание герметичной конструкции?
Сначала останавливают насос штатно и отключают питание, затем проверяют уровень, фильтр, арматуру, шум, вибрацию и температуру корпуса муфты. Осматривают доступные соединения и удаляют посторонние частицы по процедуре изготовителя. После работ контролируют герметичность, направление потока и стабильность подачи. Нельзя превышать давление или применять неподходящие материалы очистки.
