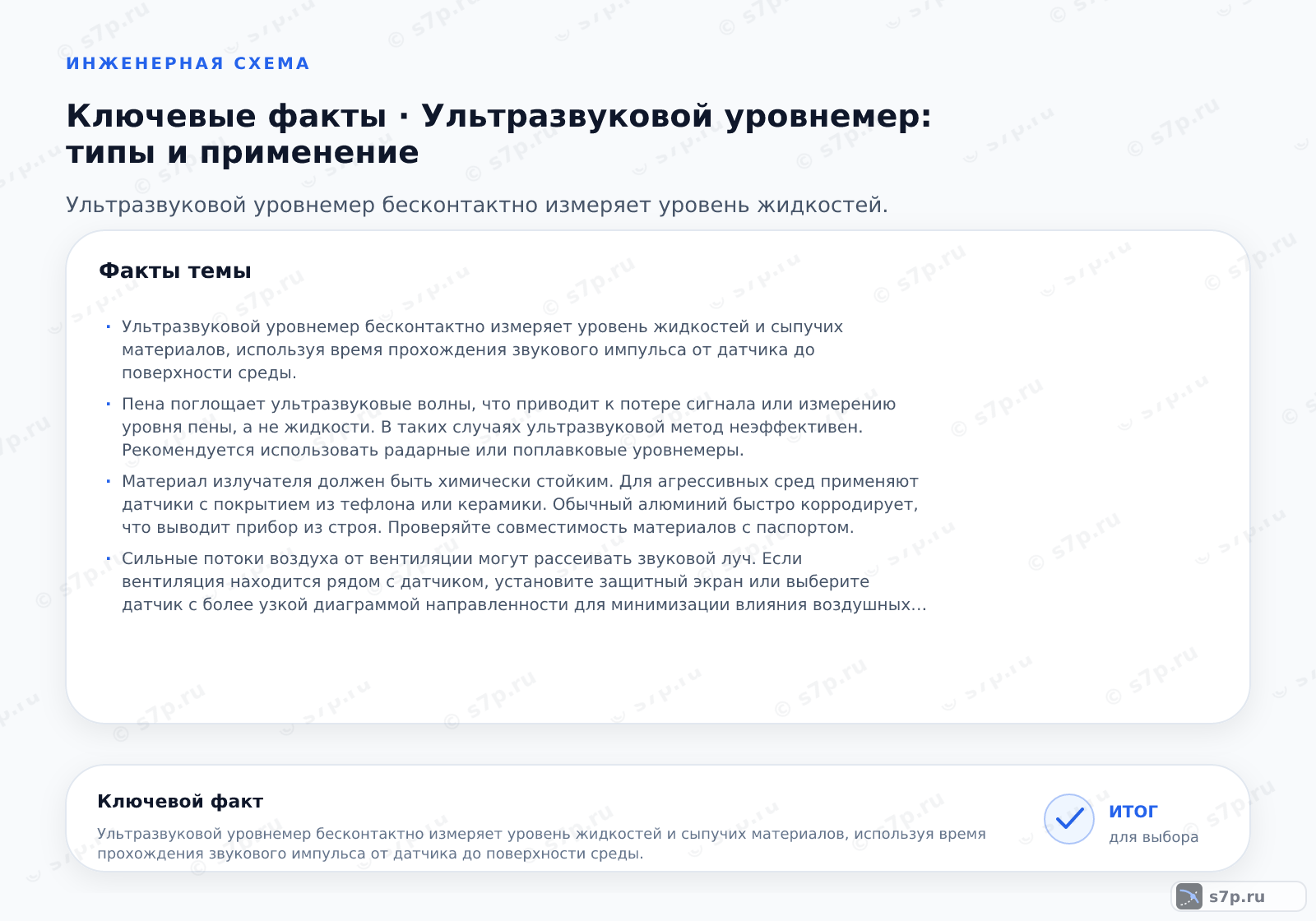

Ультразвуковой уровнемер бесконтактно измеряет уровень жидкостей и сыпучих материалов, используя время прохождения звукового импульса от датчика до поверхности среды. Ультразвуковой уровнемер — это бесконтактный прибор для измерения уровня жидкостей и сыпучих тел, основанный на принципе эхолокации: излучатель посылает звуковой импульс, который отражается от поверхности среды и возвращается к приемнику.
данные обновлены 2026-10-21 ·
1. Что такое ультразвуковой уровнемер
Ультразвуковой уровнемер бесконтактно определяет положение поверхности по времени прохождения импульса от датчика до среды и обратно. Такой принцип подходит для жидкостей и сыпучих материалов, когда датчик можно разместить над зоной измерения. Перед выбором проверяют отражающие свойства поверхности, наличие пены, пыли, газа и перемешивания.
Место установки определяет качество эхосигнала. Датчик не должен смотреть на мешалку, внутреннюю конструкцию или участок, где поверхность постоянно меняется из-за входного потока. Также учитывают слепую зону, рабочую температуру, давление и доступ к корпусу для осмотра и очистки.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Излучатель формирует акустический импульс, поверхность среды отражает его, а приёмник принимает возвращённый сигнал. Электроника переводит время прохождения в расстояние и затем в уровень с учётом положения датчика. Ошибку могут внести пена, газовые включения, пыль и неподвижные отражатели внутри ёмкости.
Монтаж начинают с выбора точки и проверки слепой зоны, затем закрепляют датчик, подключают питание и задают параметры измерения. После запуска проверяют устойчивость эха при изменении уровня и отсутствие ложных отражений. Если сигнал пропадает, сначала осматривают среду и геометрию ёмкости, а не только настройки.
- Шаг 1Выбор места установки
- Шаг 2Проверка слепой зоны
- Шаг 3Монтаж датчика
- Шаг 4Подключение питания
- Шаг 5Настройка параметров
3. Ключевые параметры
Для выбора сопоставляют напряжение питания, потребляемый ток, диаграмму направленности, степень защиты корпуса и рабочую температуру. Эти параметры определяют электрическую совместимость, область, которую видит датчик, и пригодность корпуса к условиям установки. Значения таблицы сверяют с паспортом конкретного исполнения и фактической средой.
Отдельно описывают высоту ёмкости, положение штуцера, расстояние до поверхности, материал стенок и наличие внутренних препятствий. Даже подходящая диаграмма направленности не устраняет отражения от мешалки или стенки. Параметры вводят после проверки геометрии, чтобы настройка не скрыла ошибку монтажа.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Напряжение питания | 24 В | В | инженерная практика; сверить по паспорту |
| Потребляемый ток | 20 мА | мА | инженерная практика; сверить по паспорту |
| Диаграмма направленности | 15 град | град | инженерная практика; сверить по паспорту |
| Степень защиты корпуса | 67 IP | IP | инженерная практика; сверить по паспорту |
| Рабочая температура | 80 °C | °C | инженерная практика; сверить по паспорту |
4. Схема работы

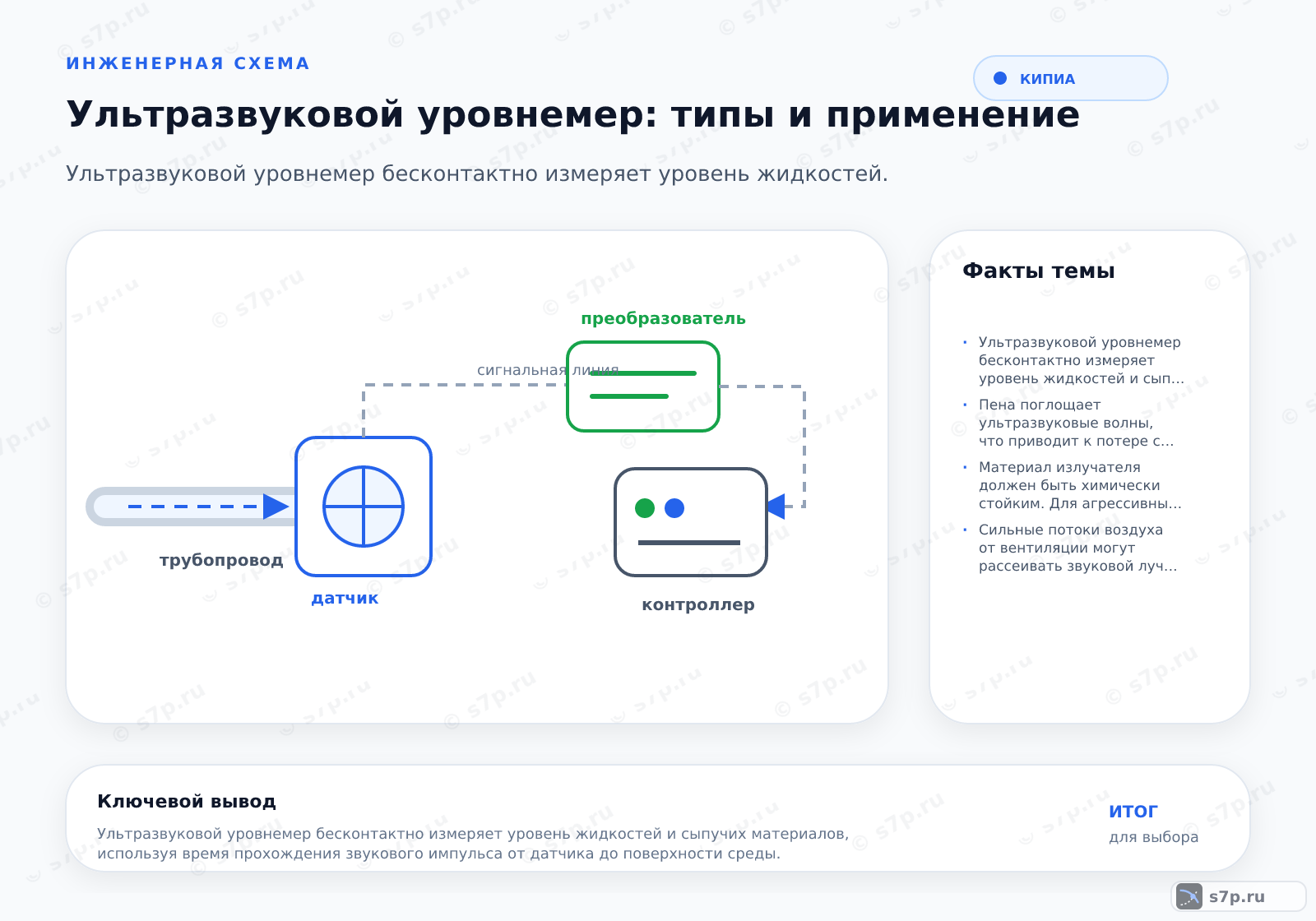

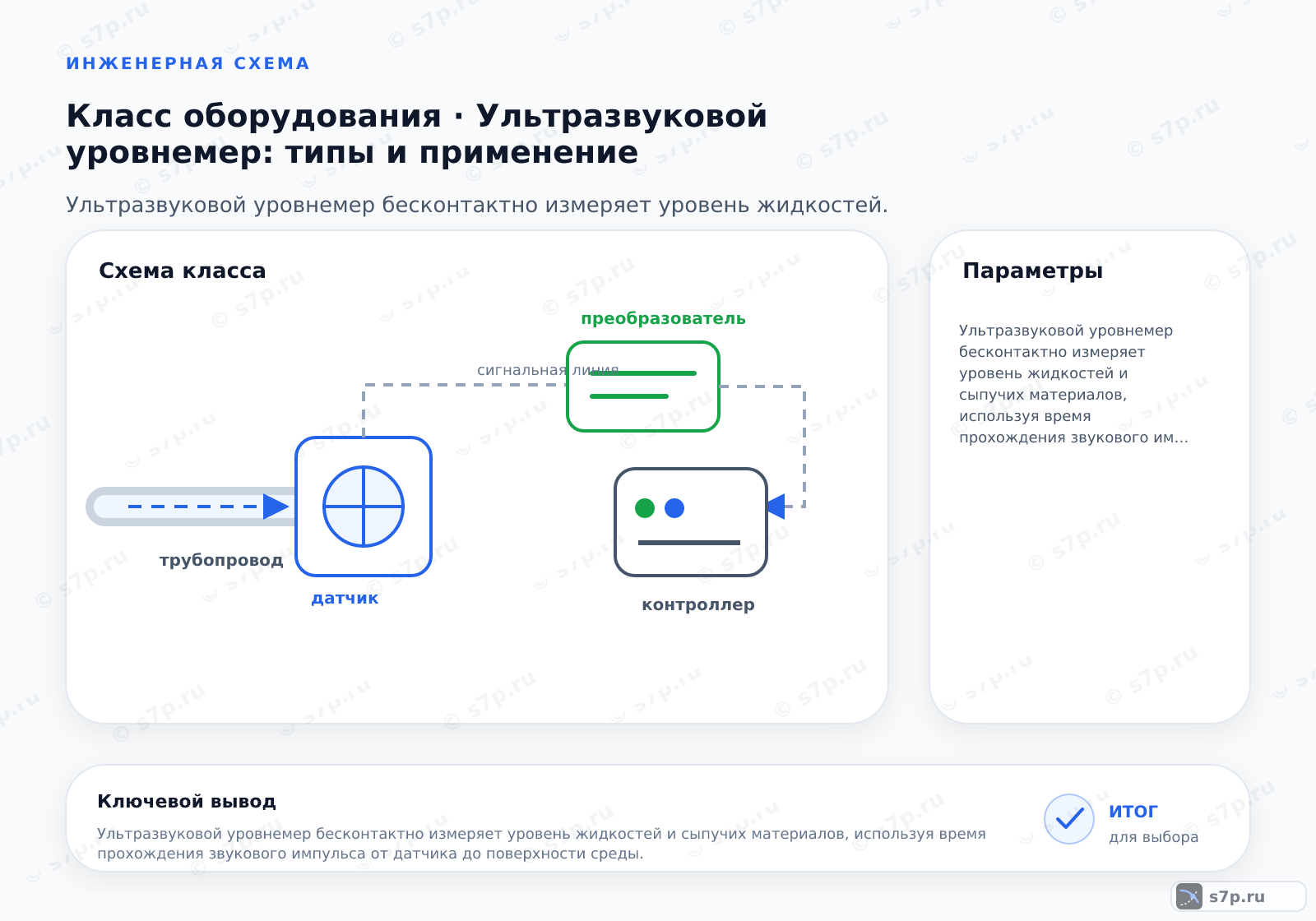

Схема измерения строится вокруг пути акустического импульса от датчика к поверхности и обратно. Измеренное расстояние сопоставляется с положением точки установки, после чего вычисляется уровень. Для сыпучей среды проверяют форму насыпи и пылеобразование, для жидкости — пену, газ и колебания поверхности.
Внутренние элементы ёмкости могут создавать устойчивые ложные эхо, которые электроника принимает за поверхность. Поэтому на схеме отмечают мешалки, патрубки и стенки, а затем выбирают направление установки с наименьшим числом отражений. После ввода в работу подтверждают показание по фактическому уровню и наблюдают его при изменении процесса.
5. Виды и разновидности
Исполнения с антенной-трубой и плоской мембраной отличаются формой чувствительной части и способом размещения над средой. Вариант с заданной частотой выбирают по условиям отражения и совместимости с электроникой. Сравнение проводят по геометрии ёмкости, составу среды, наличию пены или пыли и требуемому доступу для очистки.
Для каждой конструкции проверяют защиту корпуса, крепление и направление диаграммы. Плоская мембрана может быть удобна при ограниченном пространстве, а трубная антенна требует оценки выступающей части и отражений. Окончательное исполнение определяют по паспорту и схеме ёмкости, а не по общему названию типа.
| Значение | Источник |
|---|---|
| Датчик с антенной-трубой | инженерная практика; сверить по паспорту |
| Датчик с плоской мембраной | инженерная практика; сверить по паспорту |
| Датчик с частотой 80 кГц | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Газ над поверхностью и пузырьки в жидкости меняют условия распространения акустического импульса. Пена может поглощать сигнал или возвращать эхо от своей поверхности, поэтому уровнемер начинает показывать не тот объект, который требуется контролировать. При подборе описывают газовую фазу, склонность среды к пенообразованию и режим перемешивания.
Если состав газовой фазы или состояние поверхности меняется, проверяют устойчивость эха во всём рабочем диапазоне процесса. При потере сигнала осматривают датчик, положение, загрязнение и внутренние отражатели, затем сравнивают результат с альтернативным способом измерения. Перенастройка чувствительности не заменяет проверки самой среды.
7. Частые ошибки и на что смотреть
Монтаж над мешалкой или входным потоком создаёт ложные отражения и колебания поверхности. Пыль ослабляет акустический путь в газовой фазе, а давление и температура ограничивают пригодность корпуса и чувствительной части. До установки проверяют точку крепления, слепую зону, защиту корпуса и доступ для очистки.
При нестабильном уровне проверяют крепление, направление датчика, пену, пыль, конденсат и внутренние препятствия. Затем сопоставляют введённые параметры с геометрией ёмкости и паспортом. После устранения причины наблюдают сигнал при реальном изменении уровня, чтобы отличить неисправность от естественного колебания поверхности.
Частые вопросы
Когда ультразвуковой уровнемер не подходит для среды с пеной?
Пена может поглощать акустический импульс или возвращать эхо от своей поверхности, поэтому прибор показывает пену вместо жидкости либо теряет сигнал. Перед выбором оценивают устойчивость пены, газовую фазу, перемешивание и возможность установить датчик над спокойной поверхностью. Если эхосигнал нельзя стабилизировать монтажом, сравнивают радарный или поплавковый метод по паспорту и задаче.
Как выбрать место установки уровнемера в ёмкости?
Датчик размещают так, чтобы его диаграмма не пересекалась с мешалкой, стенкой, патрубком и другими отражающими элементами. Проверяют слепую зону, расстояние до поверхности, доступ для очистки и защиту корпуса. Для сыпучего материала учитывают форму насыпи и пыль, для жидкости — пену и входной поток. После монтажа подтверждают устойчивость эха.
Зачем проверять слепую зону перед настройкой?
В слепой зоне датчик не может надёжно разделить собственный импульс и отражение от поверхности. Если рабочий уровень попадает в эту область, показание становится нестабильным независимо от точности введённых параметров. До монтажа сопоставляют геометрию ёмкости, положение штуцера и диапазон прибора. После установки проверяют минимальное расстояние до поверхности в реальном процессе.
Почему уровнемер видит мешалку вместо поверхности?
Мешалка создаёт сильное отражение и может располагаться внутри диаграммы направленности датчика. Проверяют направление установки, внутреннюю геометрию и изменение сигнала при работе мешалки. Если перенести датчик нельзя, оценивают возможность другой точки, экранирования или иной технологии. Настройку эхо проверяют после монтажа и сравнивают с фактическим уровнем, а не только с показанием контроллера.
Как сравнить исполнения с антенной-трубой и плоской мембраной?
Сопоставляют форму чувствительной части с конструкцией ёмкости, доступным местом, пылью, пеной, давлением и температурой. Антенная труба требует проверки выступающей части и отражений, плоская мембрана — плотности установки и чистоты рабочей поверхности. Для любого исполнения контролируют диаграмму направленности, защиту корпуса, крепление и возможность очистки.
Что проверить при нестабильном показании уровня?
Проверяют питание, крепление, направление датчика, конденсат, пыль, пену, газовую фазу и внутренние отражатели. Затем сверяют давление и температуру среды с паспортом, а также введённые параметры ёмкости. Если сигнал устойчив на пустом участке, но исчезает при процессе, анализируют поверхность и перемешивание. После устранения причины подтверждают показание независимым контролем.
