Балансировочный клапан по DN подбирается исходя из требуемого расхода и допустимого перепада давления, обеспечивая гидравлическую стабильность системы. Балансировочный клапан — это регулирующий запорно-регулирующий прибор, устанавливаемый в систему отопления или водоснабжения для создания заданного гидравлического сопротивления и равномерного распределения расхода теплоносителя между потребителями. DN (условный проход) определяет его размер и пропускную способность. За клапаном может быть установлен расходомер.

данные обновлены 2026-10-21 ·

Расчёт для вашего объекта

Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.

Расход G5,2м³/чG = Q / (1,163 · ΔT)
Напор H, ориентир1,9мH ≈ 0,15 · L / 10 · 1,3
Открыть расширенный калькулятор →

1. Что такое балансировочный клапан по DN

Балансировочный клапан создаёт регулируемое сопротивление на участке системы отопления или водоснабжения и тем самым распределяет расход между потребителями. Условный проход связан с размером и пропускной способностью, но не задаёт требуемый расход сам по себе. Подбор начинают с рабочей точки и схемы участка.

Клапан рассматривают вместе с трубопроводом, насосом, потребителями и местами измерения. Изменение положения запирающего элемента влияет на перепад давления, поэтому настройка должна соответствовать расчётному режиму. Расходомер за клапаном используют как средство контроля, если он предусмотрен схемой.

Балансировочный клапан по DN

Текущая страница в тематической подборке.

эта страница
Арматура для газопровода

Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».

открыть тему →
Арматура для химических сред

Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».

открыть тему →
Арматура для хлоридных и агрессивных сред

Смежная тема кластера «Покрытия и коррозионная стойкость».

открыть тему →
Арматура для нефти и нефтепродуктов

Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».

открыть тему →
Арматура для пара

Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».

открыть тему →
Арматура для пожаротушения

Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».

открыть тему →
Арматура для суспензий и шламов

Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».

открыть тему →
Арматура для тепловых сетей и HVAC

Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».

открыть тему →

2. Устройство и принцип работы

Внутри корпуса запирающий элемент изменяет проход, а измерительные штуцеры или встроенная электроника позволяют оценивать перепад и расход. Ручное исполнение настраивают оператором, сервопривод передаёт команду автоматически, дифференциальная конструкция реагирует на изменение давления. Каждое решение требует проверки схемы и паспорта.

Перед настройкой проверяют направление потока, заполнение системы, отсутствие воздуха и свободный ход клапана. Измерения снимают после стабилизации режима и сопоставляют с расчётным расходом. Если показания меняются рывками, ищут воздух, загрязнение или неверное присоединение до изменения положения клапана.

  1. Шаг 1
    Определите расчетный расход теплоносителя для участка системы в м³/ч.
  2. Шаг 2
    Рассчитайте допустимую скорость потока (обычно 0,5–1,5 м/с).
  3. Шаг 3
    Подберите ближайший стандартный DN из ряда DN15, DN20, DN25.
  4. Шаг 4
    Проверьте перепад давления на выбранном DN по кривой клапана.
  5. Шаг 5
    Установите клапан с соблюдением направления потока.
  6. Шаг 6
    Отрегуруйте открытие клапана для достижения расчетного расхода.
ИНФОГРАФИКА · СХЕМАWEBP · PNG

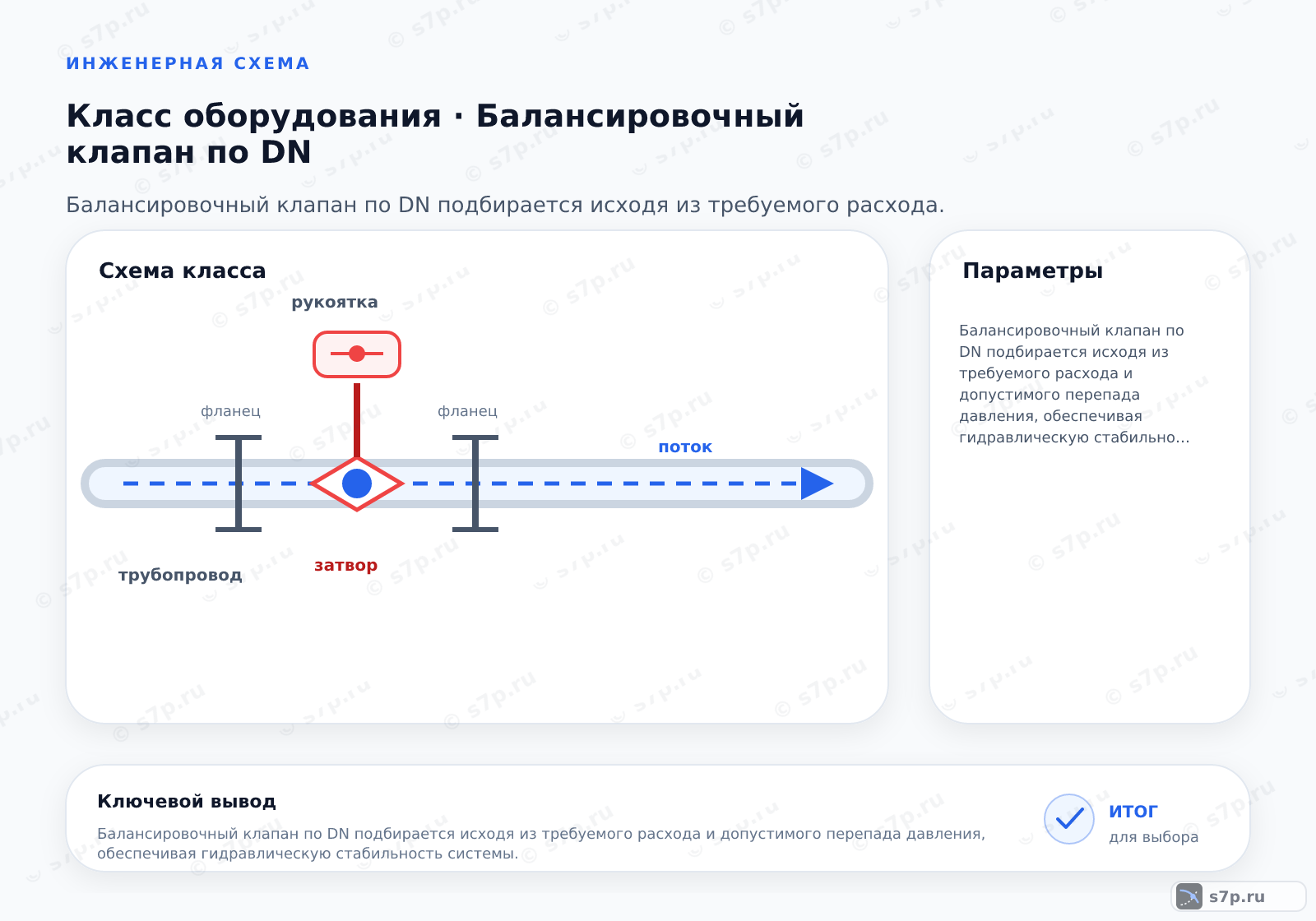

Схема класса «арматура» для темы «Балансировочный клапан по DN»: ключевые параметры — Балансировочный клапан по DN подбирается исходя из требуемого расхода и допустимого перепада давления, обеспечивая гидравлическую стабильность системы.; Уменьшение DN с помощью переходника допустимо, но увеличивает локальное сопротивление. Это может потребовать перенастройки балансировки всей системы. Рекомендуется использовать клапаны с регулируемым седлом или встроенной функцией ограничения расхода вместо механического уменьшения DN. Резкое сужение потока вызывает кавитацию и шум.

3. Схема работы балансировочного клапана по DN

В схеме клапан располагают на участке, где требуется ограничить или распределить расход. Перепад давления на запирающем элементе связан с положением открытия, сопротивлением трубопровода и расходом через потребитель. Поэтому настройку рассматривают не изолированно, а в составе всей гидравлической ветви.

Показания до и после клапана помогают отделить недостаток расхода от ошибки настройки или от сопротивления соседних элементов. При изменении режима проверяют реакцию потребителей и работу насоса. Схема должна сохранять доступ к измерительным точкам, рукоятке или приводу и соединениям.

ИНФОГРАФИКА · СХЕМАWEBP · PNG

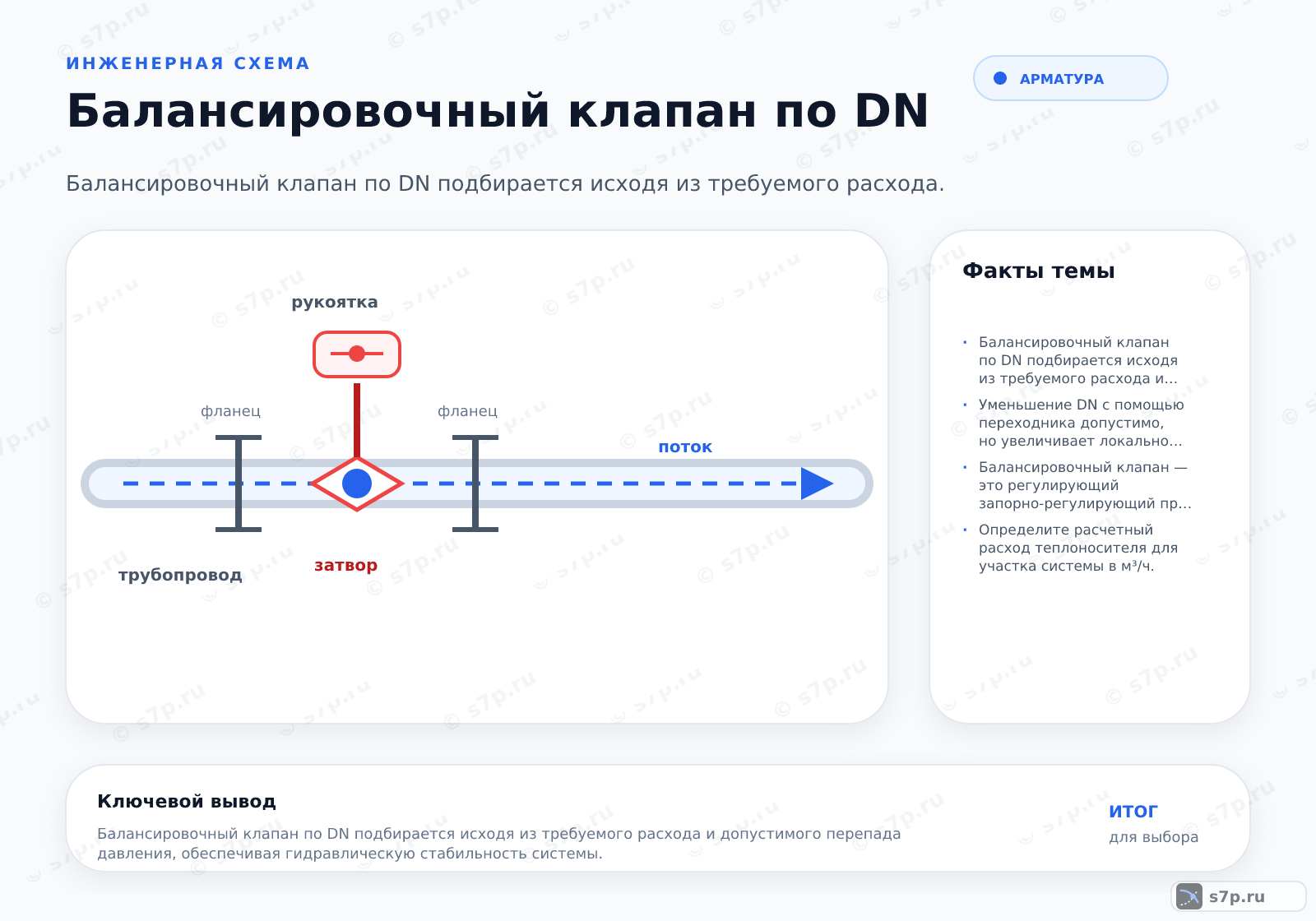

Hero-инфографика темы «Балансировочный клапан по DN»: арматура; ключевые данные: Балансировочный клапан по DN подбирается исходя из требуемого расхода и допустимого перепада давления, обеспечивая гидравлическую стабильность системы.; Уменьшение DN с помощью переходника допустимо, но увеличивает локальное сопротивление. Это может потребовать перенастройки балансировки всей системы. Рекомендуется использовать клапаны с регулируемым седлом или встроенной функцией ограничения расхода вместо механического уменьшения DN. Резкое сужение потока вызывает кавитацию и шум.

4. Виды и разновидности

Ручной клапан с измерительными штуцерами подходит для настройки по месту, электронный вариант связывает регулирование с сервоприводом, а дифференциальная конструкция реагирует на перепад. Клапан с фиксированным отверстием задаёт сопротивление конструкцией и не имеет той же свободы настройки. Выбор зависит от режима ветви и требуемого контроля.

Сравнивая исполнения, проверяют наличие измерительных точек, реакцию на изменение нагрузки, доступ к настройке и требования к питанию. Автоматизация не устраняет необходимость гидравлической проверки, а фиксированное отверстие не заменяет регулируемый клапан там, где расход меняется. Итог сопоставляют с проектной схемой.

Виды и разновидности
ЗначениеИсточник
Ручной балансировочный клапан с измерительными штуцерамиИнженерная практика
Электронный балансировочный клапан с сервоприводомИнженерная практика
Дифференциальный балансировочный клапанИнженерная практика
Клапан с фиксированным отверстиемИнженерная практика

5. Частые ошибки и на что смотреть

Условный проход показывает размер и пропускную способность, но не заменяет проверку давления PN или PS. Подбор по обозначению может привести к неверному перепаду и нарушить балансировку ветви. Перед монтажом сопоставляют расход, кривую клапана, направление потока и паспорт выбранного исполнения.

Ошибки настройки проявляются неравномерным расходом, шумом или отсутствием реакции потребителя. Проверяют заполнение системы, воздух, положение арматуры и состояние измерительных точек. Если клапан установлен через переходник или рядом с сильным местным сопротивлением, влияние этого участка учитывают при повторной балансировке.

Частые вопросы

Почему условного прохода недостаточно для выбора клапана?

Условный проход описывает размер и пропускную способность, но не задаёт требуемый расход и перепад давления. Подбор связывают с рабочей точкой участка, сопротивлением трубопровода и кривой клапана. Затем проверяют направление потока, давление, температуру и паспорт конкретного исполнения. Размер, выбранный без расчёта, может нарушить балансировку ветви.

Как настроить балансировочный клапан после монтажа?

Проверяют заполнение системы, отсутствие воздуха, направление потока и свободный ход клапана. Измеряют состояние участка до и после клапана, затем сопоставляют расход с расчётным режимом и изменяют положение запирающего элемента. После стабилизации снова проверяют потребители и соседние ветви. Настройку фиксируют вместе с положением и условиями измерения.

Когда нужен клапан с сервоприводом?

Сервопривод выбирают, когда сопротивление участка должно меняться по команде автоматики или при изменении нагрузки потребителей. Проверяют питание, ход, обратную связь и безопасное состояние при отказе. Автоматический привод не отменяет гидравлический расчёт: рабочую точку, перепад и паспорт клапана сопоставляют до настройки контура.

Чем ручной клапан отличается от дифференциального?

Ручной клапан настраивают по месту через орган управления и измерительные штуцеры. Дифференциальная конструкция реагирует на изменение давления в системе и поддерживает выбранный режим по принципу своей схемы. Сравнивают стабильность нагрузки, необходимость питания, доступ к настройке и требования проекта. Оба варианта проверяют по расходу и сопротивлению ветви.

Что делать, если после настройки расход остаётся нестабильным?

Проверяют заполнение, воздух, направление потока, положение соседней арматуры и чистоту измерительных точек. Затем сопоставляют фактический перепад с кривой клапана и смотрят, не создаёт ли лишнее сопротивление переходник или соседний элемент. Если механическая причина исключена, повторяют балансировку по всей ветви, а не только по этому клапану.

Зачем проверять перепад давления на выбранном проходе?

Перепад показывает, какую часть сопротивления создаёт клапан при требуемом расходе. Слишком малое сопротивление может не дать выполнить балансировку, а чрезмерное — ограничить ветвь и увеличить нагрузку на насос. Значение читают по кривой выбранного исполнения и сопоставляют с проектной схемой, направлением потока и паспортом.

Не нашли свой вопрос?

ТЕРМИНЫ

Наведите или перейдите к термину, чтобы увидеть короткое определение:

Балансировочный клапанБалансировочный клапан— регулирующий запорно-регулирующий прибор, устанавливаемый в систему отопления или водоснабжения для создания заданного гидравлического сопротивления и равномерного распределения расхода теплоносителя между потребителями.Глоссарий →РасходомерРасходомер— прибор для измерения объема или массы жидкости, газа или пара, протекающих через трубопровод за единицу времени.Глоссарий →НасосНасос— гидравлическая машина, предназначенная для перемещения жидкостей или газожидкостных смесей путем передачи им механической энергии от вала привода, что приводит к увеличению давления и кинетической энергии потока.Глоссарий →
