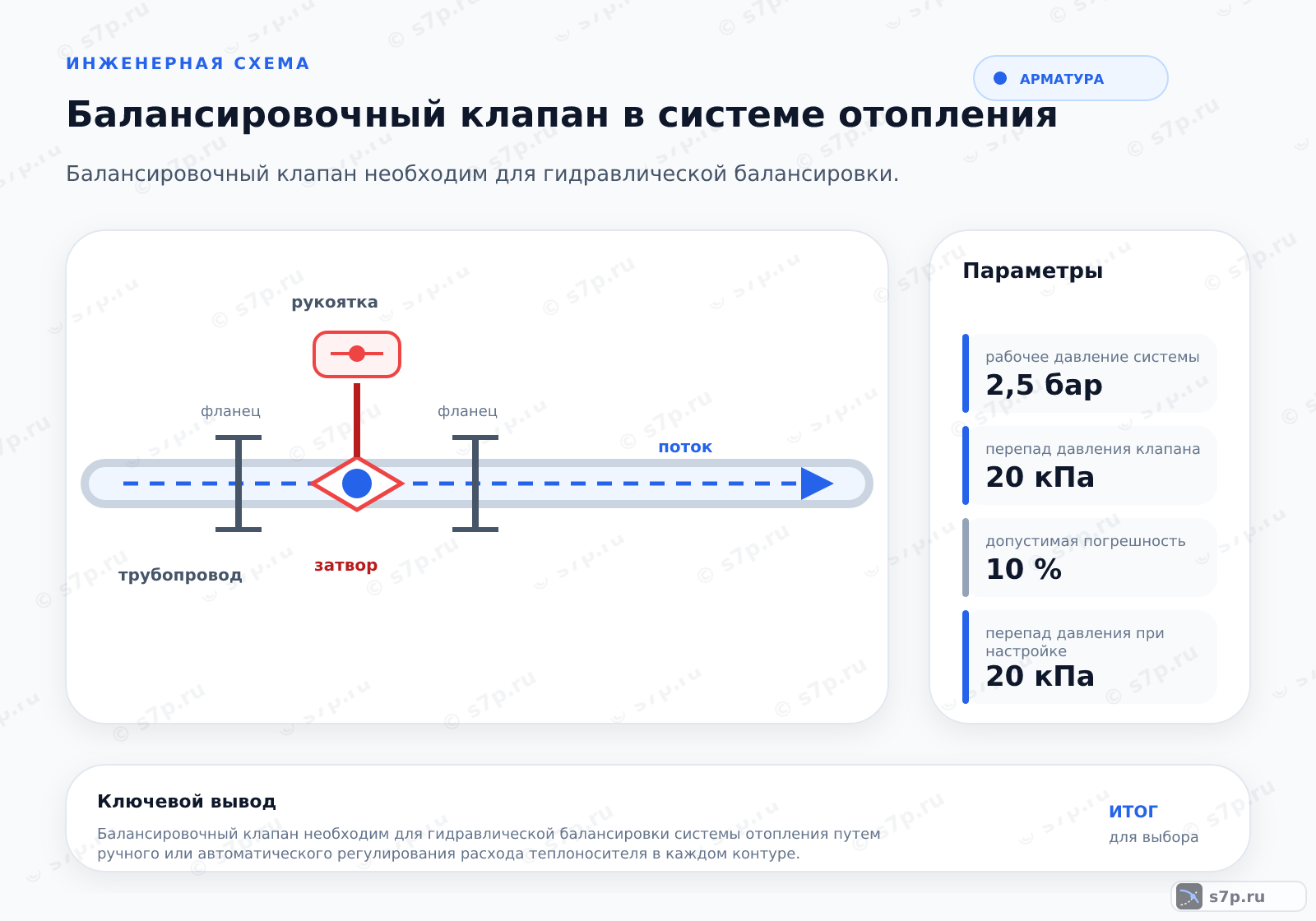

Балансировочный клапан необходим для гидравлической балансировки системы отопления путем ручного или автоматического регулирования расхода теплоносителя в каждом контуре. Устройство для ручного или автоматического регулирования расхода теплоносителя в ветвях системы отопления путем изменения проходного сечения.
данные обновлены 2026-10-21 ·
1. Зачем нужен балансировочный клапан в системе отопления
Балансировочный клапан в системе отопления распределяет теплоноситель между ветвями за счёт изменения проходного сечения. При настройке учитывают сопротивление труб, приборов, фильтра и самого клапана. Так выделяют недогретую ветвь не случайным открыванием арматуры, а сопоставлением фактического расхода с расчётной схемой.
Клапан работает как часть контура: рядом нужны точки измерения и возможность изолировать участок при обслуживании. Положение штока фиксируют после наладки, чтобы последующее вмешательство было заметно. Изменение насоса или подключение нового потребителя меняет распределение потоков и требует повторной проверки.
Текущая страница в тематической подборке.
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».

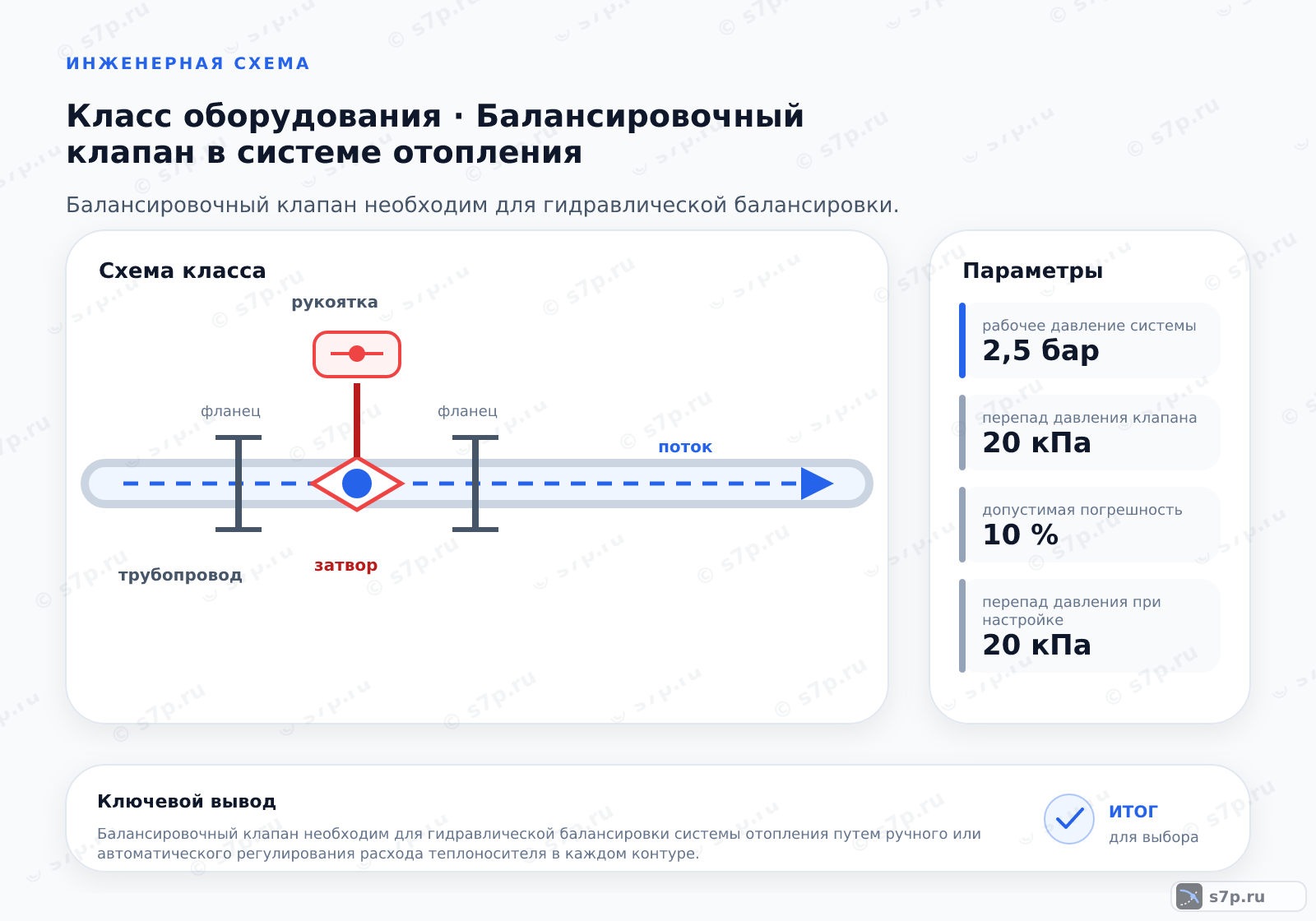

2. Устройство и принцип работы
Рабочий поток проходит через регулируемый проход, а шток задаёт сопротивление ветви. К измерительным штуцерам подключают манометры и сравнивают перепад давления с расчётным ориентиром. При автоматическом исполнении эту операцию выполняет привод по команде системы, но фактическое состояние всё равно проверяют измерением.
Перед запуском проверяют стрелку на корпусе, заполнение контура, герметичность соединений и чистоту фильтра. Воздух или закрытая арматура искажают картину расхода. После удаления причины настройку выполняют заново, записывают положение штока и оставляют доступ к контрольным точкам.
- Шаг 1Установка клапана на обратную трубу с соблюдением направления потока по стрелке на корпусе.
- Шаг 2Подключение манометров к измерительным штуцерам клапана для контроля перепада давления.
- Шаг 3Запуск системы и проверка герметичности соединений и уплотнений.
- Шаг 4Измерение расхода в каждом контуре с помощью ультразвукового расходомера или манометров.
- Шаг 5Регулировка положения штока клапана до достижения расчетного значения перепада давления.
- Шаг 6Запись показаний и фиксация положения штока для последующего обслуживания.

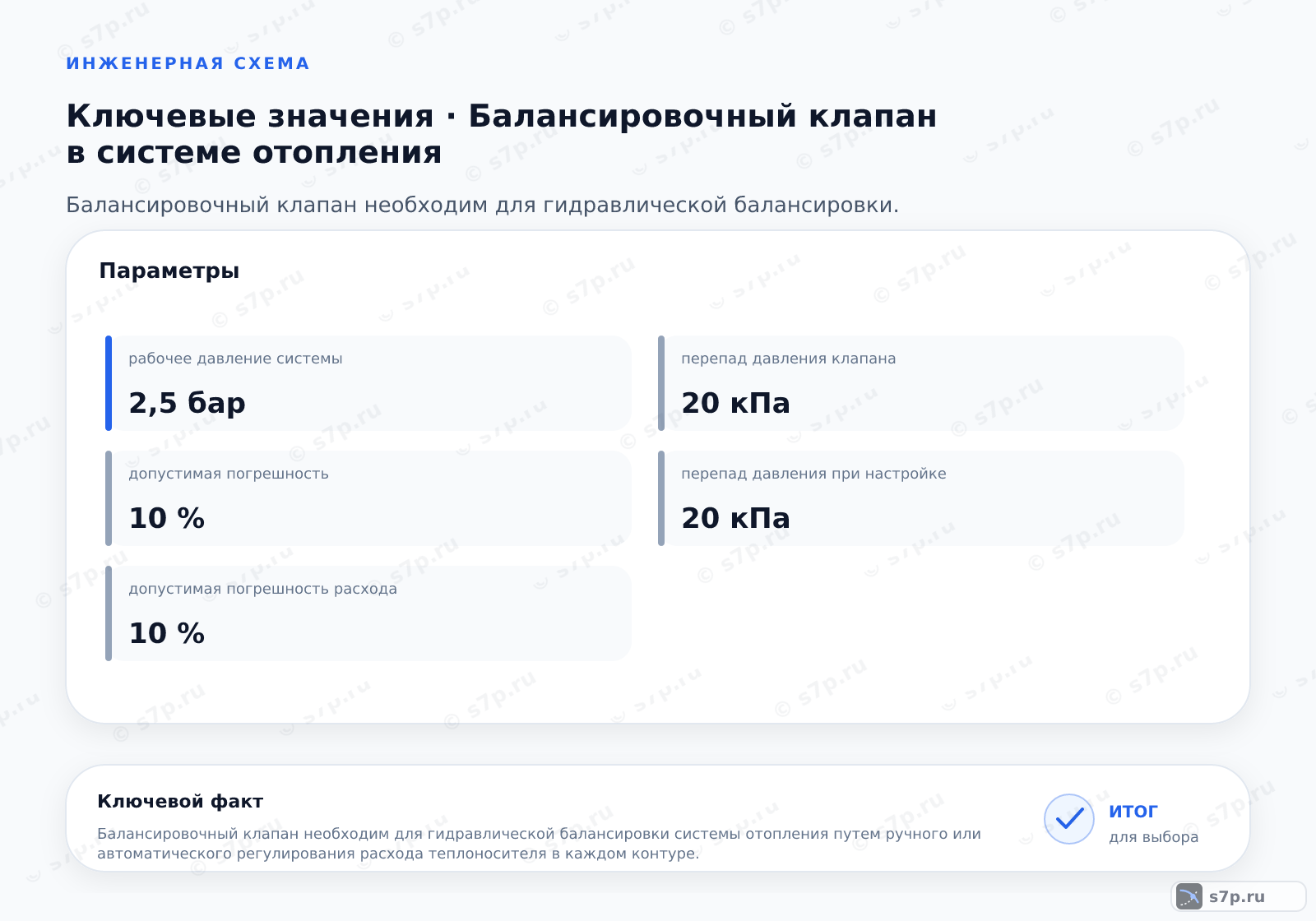

3. Ключевые параметры
Для подбора сопоставляют номинальный диаметр, рабочее давление, температуру, пропускную способность и перепад давления. Допустимая погрешность относится к конкретному режиму измерения, поэтому её нельзя отделять от схемы и прибора контроля. Значения из таблицы сверяют с паспортом выбранного исполнения.
В расчёте различают давление системы и перепад на клапане. Первое задаёт условия прочности узла, второе характеризует работу регулируемого прохода. Если перепад получается чрезмерным или недостаточным, проверяют размер клапана, насосный режим и сопротивление остальных участков до изменения настройки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальный диаметр | 20 мм | мм | инженерная практика; сверить по паспорту |
| Максимальное давление | 10 бар | бар | инженерная практика; сверить по паспорту |
| Максимальная температура | 120 °C | °C | инженерная практика; сверить по паспорту |
| Коэффициент пропускной способности | 2.5 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Перепад давления клапана | 20 кПа | кПа | СП 60.13330.2020 |
| Допустимая погрешность | 10 % | % | инженерная практика; сверить по паспорту |
4. Схема распределения теплоносителя по ветвям отопления
В схеме клапан устанавливают на выбранной ветви отопительного контура с учётом направления потока. До и после корпуса размещают точки контроля, чтобы отделить потерю давления на клапане от сопротивления трубопровода. Насос обеспечивает циркуляцию, а настройка клапана распределяет доступный расход между ветвями.
По показаниям сравнивают ветви и находят участок, где поток отклоняется от расчётного. При изменении режима здания или состава потребителей гидравлическая картина меняется. Поэтому положение штока и результаты измерений заносят в эксплуатационную запись, а не восстанавливают настройку по памяти.
5. Виды и разновидности
Ручное исполнение задаёт положение штока непосредственно оператором. Автоматическое исполнение поддерживает перепад с помощью сервопривода, а вариант с интегрированным расходомером объединяет регулирование и контроль потока. Двухходовая конструкция с пропорциональным управлением требует согласованной работы клапана и автоматики.
Сравнивать виды нужно по задаче контура, доступным измерениям и режиму нагрузки. Ручная арматура подходит для устойчивой схемы с периодической наладкой, автоматическая — для меняющегося распределения. В любом варианте фильтр, запорные элементы и штуцеры должны оставаться доступными для обслуживания.
| Значение | Источник |
|---|---|
| Ручной балансировочный клапан с возможностью измерения перепада давления. | инженерная практика; сверить по паспорту |
| Автоматический клапан поддержания перепада давления с сервоприводом. | инженерная практика; сверить по паспорту |
| Балансировочный клапан с интегрированным расходомером. | инженерная практика; сверить по паспорту |
| Двухходовой клапан с пропорциональным регулированием. | инженерная практика; сверить по паспорту |
6. Частые ошибки и на что смотреть
Неверное направление потока, загрязнённый фильтр и воздух в контуре дают ошибочное представление о настройке. Перед регулировкой проверяют стрелку на корпусе, заполнение системы, свободный ход штока и состояние измерительных штуцеров. Утечку через сальник или уплотнение устраняют до снятия показаний.
Рабочее давление и температура не должны выходить за пределы паспорта. На участках с риском замерзания защищают корпус и трубопровод от соответствующего режима. После промывки, замены насоса или изменения ветви повторяют балансировку и фиксируют новые показания, а не возвращают рукоятку в прежнее положение.
Частые вопросы
Какие сведения нужны для настройки клапана в отоплении?
Фиксируют схему ветвей, рабочую среду, режим насоса, требуемый расход, сопротивление труб и приборов, а также данные паспорта арматуры. Для контроля нужны измерительные штуцеры и прибор, который показывает перепад давления. Если исходный режим не записан, после изменения насоса или потребителей трудно понять, почему прежняя настройка больше не подходит.
Почему балансировочную арматуру ставят на обратной линии?
Расположение на обратной линии выбирают по схеме и условиям конкретного контура: там учитывают температуру среды, доступ для измерений и риск нежелательных режимов. Само место не отменяет проверки стрелки на корпусе и паспорта. Если проект предусматривает иное расположение, приоритет остаётся за расчётной схемой и документами оборудования.
Когда лучше выбрать ручное, а когда автоматическое исполнение?
Ручной вариант применяют в устойчивой схеме, где наладчик может снять показания и зафиксировать положение штока. Автоматическое исполнение нужно при меняющейся нагрузке или необходимости поддерживать перепад без постоянного вмешательства. В обоих случаях проверяют рабочий диапазон, привод, измерительные точки и доступ к фильтру. Автоматика не заменяет гидравлическую проверку ветви.
Почему перепад давления не совпадает с расчётным?
Причиной бывает иной режим насоса, закрытый термостат, воздух, загрязнённый фильтр или изменение сопротивления трубопровода. Проверяют направление потока, заполнение контура и фактическое положение арматуры, затем повторяют измерение. Если причина в размере клапана или схеме, поворот штока не исправит расчётное несоответствие — потребуется пересмотр подбора.
Нужно ли повторять настройку после промывки системы?
Да, промывка меняет сопротивление фильтра и трубопровода, а значит, может изменить распределение расходов. После заполнения и удаления воздуха проверяют герметичность, запускают насос в принятом режиме и снимают перепады по ветвям. Положение штока и новые показания фиксируют. Возврат к прежней отметке без измерения не подтверждает восстановление баланса.
Как обнаружить ошибку монтажа до регулировки?
Сначала сверяют стрелку на корпусе с направлением потока, затем проверяют доступ к штуцерам, состояние фильтра, свободный ход штока и отсутствие утечек. На участке не должно быть закрытой запорной арматуры или воздуха. Только после этих проверок измеряют перепад. Иначе настройка может скрыть монтажную ошибку и потребовать повторной работы.
