1. Как клапан выравнивает расход в отопительной системе
Балансировочный клапан ограничивает поток в ветви отопления и помогает выровнять распределение теплоносителя между приборами. Рукоятка или шток задают положение прохода, а результат проявляется через расход, температуру и перепад давления. Поэтому положение арматуры оценивают в составе всей системы, а не отдельно от насоса.
Перед наладкой открывают регулирующие элементы по схеме, запускают циркуляцию и снимают показания на приборах. Горячий радиатор не всегда означает правильный баланс: соседняя ветвь может недополучать тепло из-за сопротивления труб или неверного положения клапана. Все изменения фиксируют вместе с исходным режимом.
Текущая страница в тематической подборке.
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
2. Устройство и принцип работы

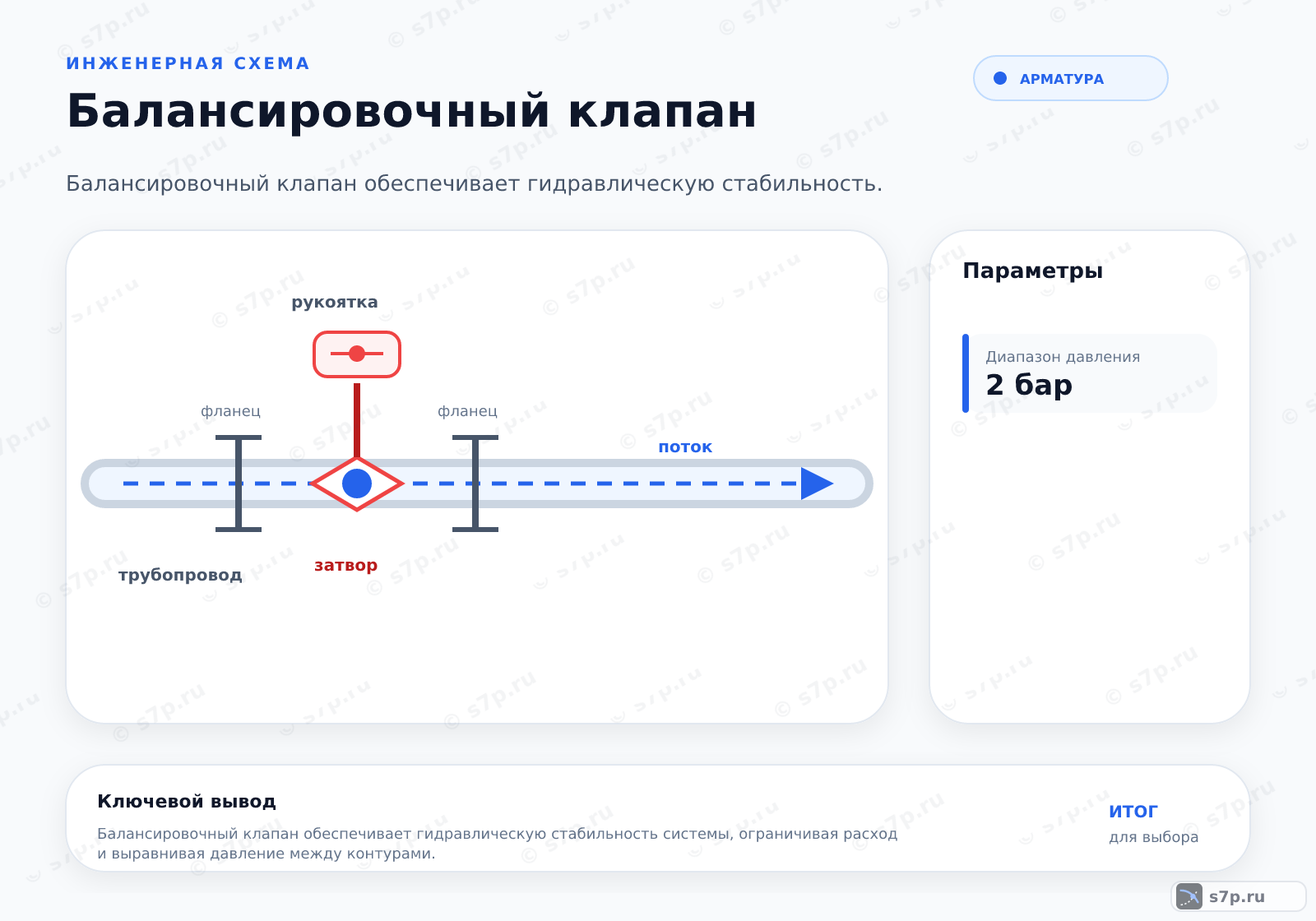

В корпусе клапана поток проходит через сечение, размер которого меняется при перемещении штока. Ручной вариант сохраняет заданное положение, исполнение с сервоприводом получает команду от автоматики, а штуцеры дают возможность измерить перепад. Такая конструкция связывает действие на рукоятке с наблюдаемым изменением режима ветви.
Настройку выполняют после заполнения и прогрева контура, когда насос работает в принятом режиме. Если фильтр загрязнён, в трубах остался воздух или термостат закрыт, измерение не описывает исходную схему. Сначала восстанавливают движение среды, затем корректируют клапан небольшими изменениями.
- Шаг 1Открыть все радиаторные термостаты на максимум.
- Шаг 2Запустить котел и насос, прогреть систему.
- Шаг 3Измерить температуру на каждом радиаторе.
- Шаг 4Перекрывать клапаны на горячих радиаторах.
- Шаг 5Добиться одинакового нагрева всех приборов.
3. Ключевые параметры
В таблице подбора сопоставлены максимальное давление, температура среды, перепад давления и пропускная способность. Эти параметры описывают разные ограничения: прочность корпуса, совместимость с теплоносителем, нагрузку на регулируемый проход и возможный расход. Подтверждение берут из паспорта конкретного клапана.
Один присоединительный размер не заменяет гидравлическую проверку. При выборе смотрят, какой расход требуется ветви и какое сопротивление уже создают трубопровод, приборы и фильтр. Если рабочая точка не укладывается в характеристику, меняют исполнение или схему, а не компенсируют проблему случайным поворотом рукоятки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Максимальное давление | 10 бар | бар | инженерная практика; сверить по паспорту |
| Температура среды | 120 °C | °C | инженерная практика; сверить по паспорту |
| Перепад давления | 0.5 бар | бар | инженерная практика; сверить по паспорту |
| Пропускная способность | 2.5 м³/ч | м³/ч | инженерная практика; сверить по паспорту |

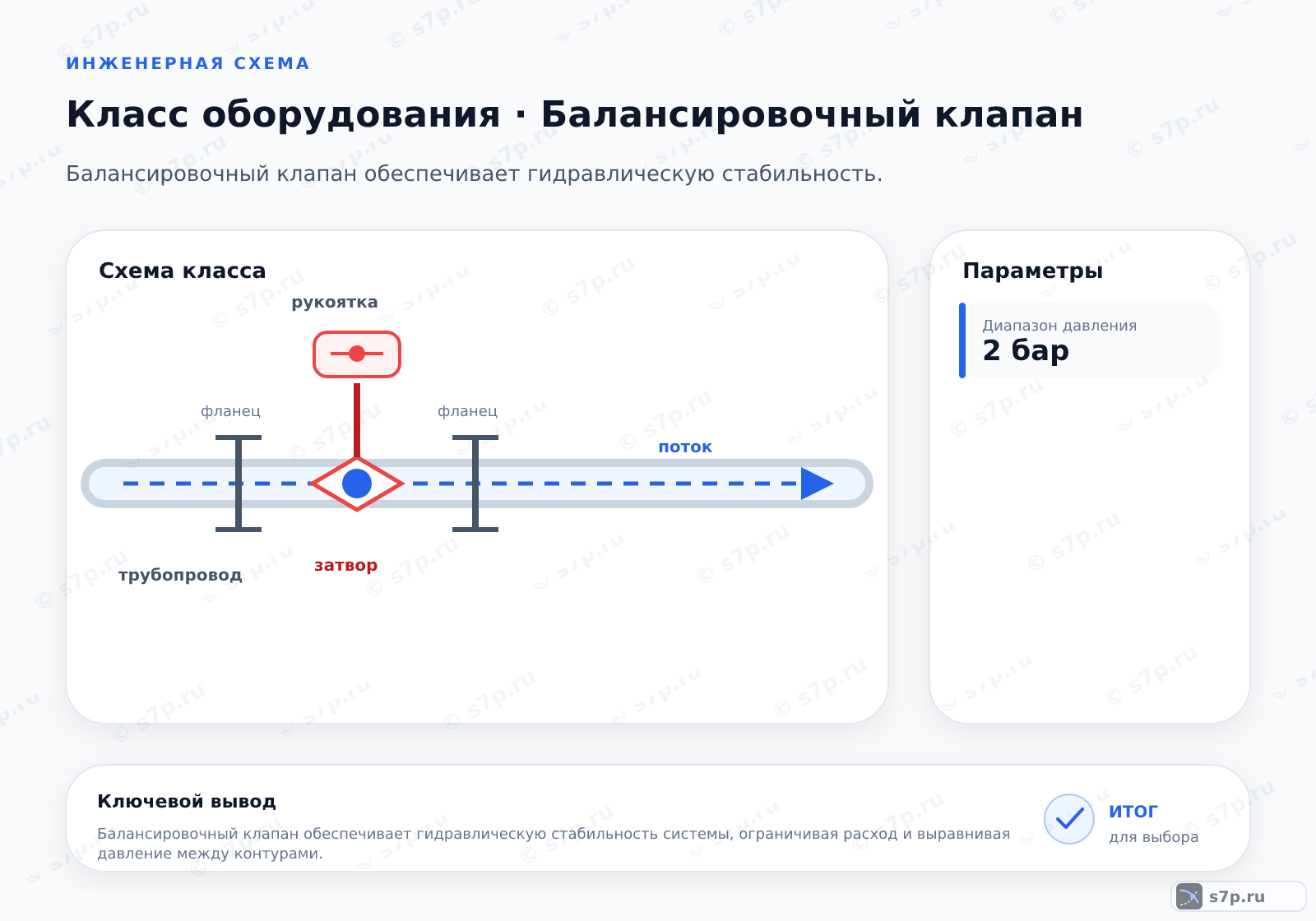

4. Схема установки клапана в ветви отопления
На схеме клапан расположен в ветви отопления перед приборами или узлом, который нужно согласовать с остальной сетью. Поток проходит через регулируемый участок, а температура и давление после него показывают влияние настройки. Насос задаёт движение среды, но распределение по ветвям определяется суммой сопротивлений.
При сравнении показаний учитывают состояние термостатов и других клапанов. Закрытие одного прибора меняет доступный расход для соседних ветвей, поэтому схему проверяют в согласованном режиме. Измерительные штуцеры используют для подтверждения перепада, а не как замену расчёту трубопровода.
5. Виды и разновидности
Ручной клапан с фиксацией штока подходит для схемы, где режим меняется редко и настройку можно проверить измерением. Сервопривод применяют, когда требуется автоматическая коррекция, а двухходовой вариант со штуцерами позволяет контролировать перепад на проходе. Виды различаются управлением и способом контроля, а форма корпуса сама по себе не подтверждает пригодность.
Перед выбором определяют, нужна ли постоянная команда автоматики или достаточно наладочного положения. Затем проверяют совместимость привода, измерительных приборов и монтажного пространства. Любое исполнение должно соответствовать среде, давлению, температуре и пропускной способности, указанным в паспорте.
| Значение | Источник |
|---|---|
| Ручной клапан с фиксацией положения штока. | инженерная практика; сверить по паспорту |
| Клапан с сервоприводом для автоматической регулировки. | инженерная практика; сверить по паспорту |
| Двухходовой клапан с измерительными штуцерами. | инженерная практика; сверить по паспорту |
6. Частые ошибки и на что смотреть
Ошибка направления потока меняет работу регулируемого прохода и затрудняет настройку. Перед клапаном устанавливают фильтр, но его наличие не отменяет проверки чистоты сетки. До регулировки убеждаются, что стрелка на корпусе совпадает с движением среды, насос заполнен, а запорные элементы открыты.
Не перекручивают рукоятку до упора без понимания исходного положения: полное закрытие прекращает поток в ветви. Если температура приборов различается, сначала проверяют воздух, фильтр, термостаты и насосный режим. Затем снимают перепад и меняют настройку постепенно, сохраняя запись результата.
Частые вопросы
Как подготовить радиаторные ветви перед настройкой?
Проверяют заполнение системы, работу насоса, открытие регулирующих элементов и отсутствие воздуха. Температуру приборов оценивают в одном согласованном режиме, иначе сравнение ветвей будет случайным. Перед клапаном осматривают фильтр, а положение рукоятки фиксируют до начала изменений. После подготовки корректируют сопротивление ветви постепенно и записывают результат.
Что показывает перепад давления на клапане?
Перепад связывает сопротивление регулируемого прохода с движением теплоносителя. По нему проверяют, насколько фактический режим соответствует расчётной настройке, но отдельно от расхода и характеристики насоса показатель не трактуют. При отклонении сначала исключают воздух, загрязнение, закрытые термостаты и изменение соседних ветвей, затем меняют положение штока.
Когда в отопительной ветви нужен сервопривод?
Сервопривод используют, когда расход или тепловая нагрузка меняются и клапан должен получать команды от автоматики. В устойчивой схеме может быть достаточно ручной фиксации с периодической проверкой. Перед установкой привода сопоставляют его ход, усилие, сигнал управления и механическое присоединение с паспортом клапана. Ручная наладка остаётся частью проверки.
Почему один радиатор горячий, а другой недогрет?
Причина может быть в неравном сопротивлении ветвей, воздухе, загрязнённом фильтре, закрытом термостате или неверной настройке клапана. Сначала проверяют циркуляцию и состояние элементов, затем сравнивают температуры и перепады в одинаковом режиме. Если менялся насос или трубопровод, прежняя настройка уже не считается подтверждённой и требует повторной наладки.
Можно ли использовать балансировочный клапан как запорный?
Полное закрытие может прекратить поток, но это не делает балансировочный клапан заменой отдельной запорной арматуры. Его рабочая задача связана с дозированным сопротивлением и настройкой ветви. Для отключения при ремонте проверяют схему и наличие запорных элементов. После закрытия нельзя менять конфигурацию без контроля давления и состояния контура.
Как проверить результат после изменения рукоятки?
После изменения ждут установления режима, затем повторно сравнивают температуру, расход или перепад с исходной записью. Одновременно смотрят на шум, утечки и реакцию соседних приборов. Если эффект отсутствует, проверяют направление потока, фильтр, воздух и работу насоса. Положение рукоятки фиксируют только после подтверждения измерением.
