Сетчатый фильтр грубой очистки устанавливается перед насосами и запорной арматурой для защиты от механических примесей размером от 1 до 10 миллиметров, предотвращая засорение и поломку оборудования. Сетчатый фильтр грубой очистки — это трубопроводный прибор с металлической сеткой внутри корпуса, предназначенный для задержки крупных механических включений в воде или другом жидком теплоносителе. Он защищает насосы, клапаны и счетчики от повреждений.
данные обновлены 2026-10-21 ·
1. Зачем ставят фильтр грубой очистки перед оборудованием
Сетчатый фильтр грубой очистки задерживает крупные механические включения металлической сеткой внутри корпуса. Его ставят перед насосами, запорной арматурой и счётчиками, чтобы частицы не попадали в чувствительные узлы. Фильтр работает только как часть линии: состав загрязнения и состояние трубопровода определяют частоту его обслуживания.
При выборе сопоставляют номинальный диаметр, рабочее давление, размер ячейки, температуру, перепад и пропускную способность. Конструкция может предусматривать прямой или косой корпус, дренажный кран и манометры. Эти различия влияют на монтаж, очистку и наблюдение за сопротивлением.
Текущая страница в тематической подборке.
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
2. Устройство и принцип работы
Поток проходит через сетку, а осадок остаётся в кармане или рабочей полости корпуса. По мере накопления загрязнения растёт перепад давления и уменьшается доступный поток. Манометры помогают отделить засорение от неисправности насоса, а дренажный кран даёт отдельный путь для удаления осадка.
Очистку начинают с перекрытия и сброса давления через дренаж. Затем снимают крышку или гайку, извлекают сетку, промывают её, очищают корпус и проверяют прокладку. После установки элемента и затяжки соединения открывают краны постепенно и смотрят, нет ли протечки.
- Шаг 1Перекройте воду и сбросьте давление через дренажный кран.
- Шаг 2Открутите болты крышки или гайку сливного колена.
- Шаг 3Извлеките сетчатый элемент и промойте его под напором.
- Шаг 4Очистите корпус от осадка и проверьте прокладку.
- Шаг 5Установите сетку на место и затяните крышку.
- Шаг 6Откройте краны и проверьте отсутствие протечек.

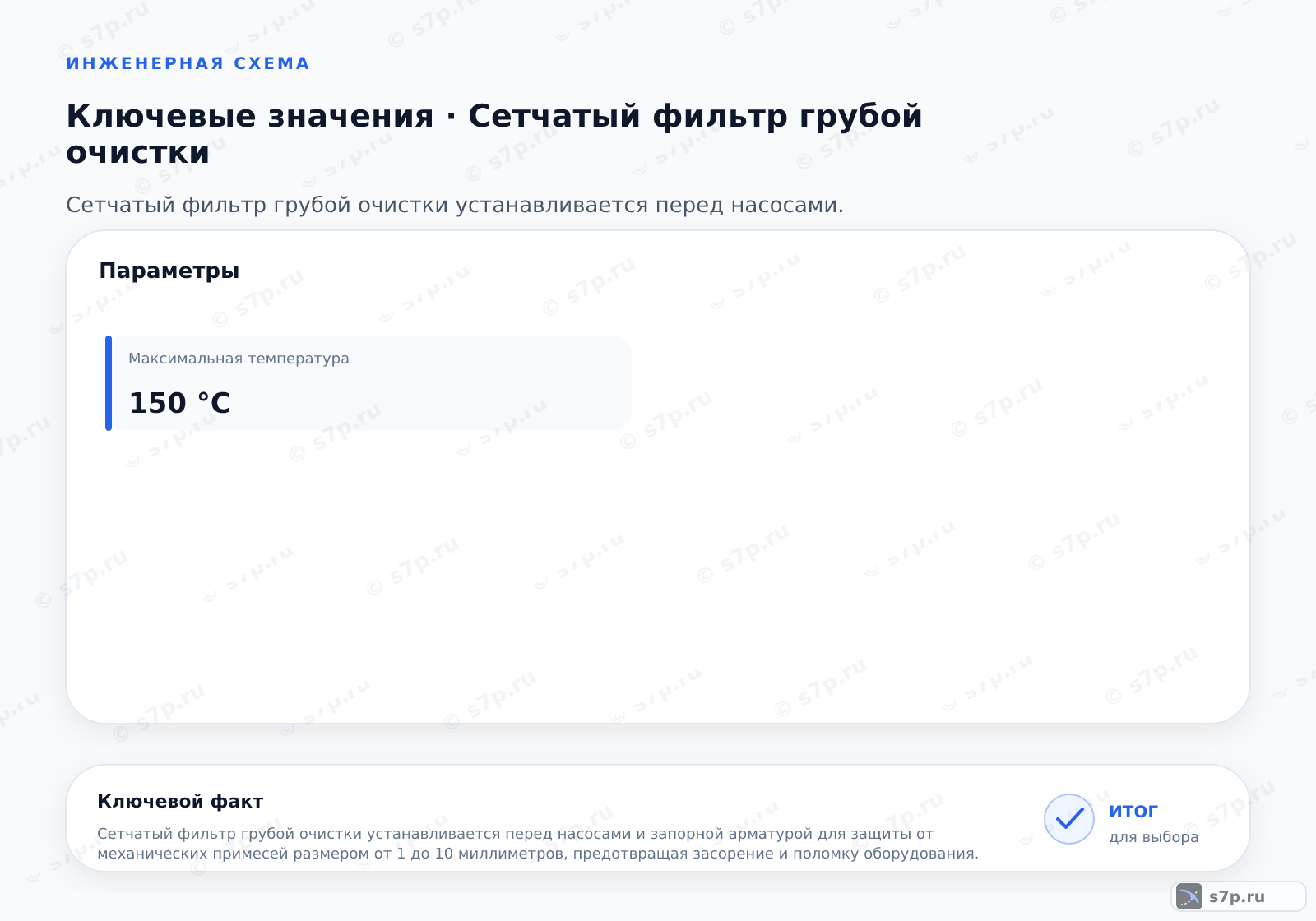

3. Ключевые параметры
Спецификация связывает номинальный диаметр с трубой, рабочее давление и температуру — с режимом среды, размер ячейки — с требуемой грубостью очистки, а перепад и пропускную способность — с влиянием корпуса на поток. Ни одно поле не даёт достаточного основания для выбора в одиночку.
Значения сопровождаются источниками стандарта, инженерной практики или паспорта изделия. При сравнении проверяют, к чистому или загрязнённому состоянию относится перепад, и не переносят его между разными корпусами. Материал прокладки и состояние посадочных поверхностей также влияют на герметичность после разборки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальный диаметр | 50 мм | мм | ГОСТ 25328-82; паспорт изделия |
| Рабочее давление | 16 бар | бар | инженерная практика; паспорт изделия |
| Размер ячейки сетки | 1.5 мм | мм | ГОСТ 25328-82; инженерная практика |
| Максимальная температура | 150 °C | °C | инженерная практика; паспорт изделия |
| Перепад давления | 0.2 бар | бар | инженерная практика; паспорт изделия |
| Пропускная способность | 10 м³/ч | м³/ч | инженерная практика; паспорт изделия |
4. Схема очистки сетчатого фильтра на трубопроводе
На прямом фильтре корпус расположен по оси трубы, а в косом исполнении карман с сеткой отклонён от потока. На горизонтальном участке карман направляют вниз, чтобы осадок оставался в зоне очистки; стрелка корпуса задаёт движение среды. Дренаж и приборы контроля подключают к доступным точкам узла.
Схема должна позволять изолировать фильтр и удалить осадок без переноса загрязнения к насосу или арматуре. Перед монтажом проверяют место для крышки, дренажного крана и манометров. После сборки сравнивают состояние соединений и фактическое направление движения с проектной линией.
5. Виды и разновидности
Прямой фильтр сохраняет осевую компоновку, а Y-образный размещает сетку в наклонном кармане. Исполнение с дренажным краном упрощает удаление осадка, тогда как фильтр с манометрами даёт возможность наблюдать перепад до и после корпуса. Выбор вида связан с доступным местом и способом обслуживания.
Для линии с ограниченным доступом удобнее предусмотреть узел, который можно изолировать и очистить без смещения трубы. Но дополнительный кран или прибор не отменяет проверки ячейки, давления, температуры и пропускной способности. Исполнение выбирают по схеме и паспорту, а не по внешнему виду корпуса.
| Значение | Источник |
|---|---|
| Прямой фильтр: корпус расположен на одной оси с трубой. | инженерная практика |
| Y-образный (косой) фильтр: карман с сеткой расположен под углом к трубе (обычно около 45°); на горизонтальном участке карман направляют вниз, монтаж строго по стрелке потока. | инженерная практика |
| Фильтр с дренажным краном: имеет кран для слива осадка. | инженерная практика |
| Фильтр с манометрами: оснащен приборами для контроля перепада. | инженерная практика |
6. Частые ошибки и на что смотреть
Фильтр ставят перед защищаемым насосом и проверяют, что стрелка совпадает с направлением потока. Температуру и давление сопоставляют с паспортом корпуса, поскольку перегрузка может повредить уплотнение и вызвать протечку. После каждой разборки осматривают прокладку и посадочную поверхность.
Засорение повышает сопротивление и снижает доступный напор, поэтому сетку очищают по фактическому состоянию, а не после появления устойчивой неисправности. При повторном загрязнении проверяют источник осадка, положение кармана и соответствие размера ячейки задаче линии.
Частые вопросы
Почему грубый фильтр ставят перед насосом?
Сетка задерживает механические включения до того, как они попадут в насос, запорную арматуру или счётчик. Это уменьшает риск засорения чувствительных деталей, но добавляет сопротивление линии. Место установки проверяют по стрелке, доступу для очистки и рабочему режиму. Фильтр после насоса уже не защищает его от частиц, прошедших через линию.
Чем прямой корпус отличается от Y-образного?
В прямом корпусе фильтрующий элемент расположен по оси трубы, а в Y-образном он находится в наклонном кармане. Для горизонтального участка карман направляют вниз, чтобы осадок оставался в зоне очистки. Выбор зависит от места, направления потока и доступа к крышке. В обоих исполнениях стрелку на корпусе сопоставляют со схемой линии.
Как подобрать размер ячейки для грубой очистки?
Сначала оценивают размер и состав механических включений, затем сопоставляют ячейку с допустимым перепадом и чувствительностью оборудования. Слишком крупная сетка пропустит нежелательные частицы, а слишком мелкая быстрее наполнится осадком. Решение проверяют по пропускной способности, рабочей температуре, давлению и возможности регулярно извлекать элемент для промывки.
Когда пора очищать сетку, если поток ещё сохраняется?
Ориентируются на рост перепада и изменение доступного потока, а не ждут полной остановки. Манометры до и после корпуса показывают сопротивление, а осмотр сетки помогает связать его с осадком. При повторном загрязнении проверяют источник включений и соответствие ячейки. Очистку проводят после изоляции и сброса давления, затем проверяют прокладку.
Почему после промывки появляется течь по крышке?
Проверяют загрязнение посадочной поверхности, положение прокладки, состояние резьбы или болтов и равномерность затяжки. Осадок между деталями или старая прокладка мешают равномерному контакту. Корпус вскрывают только после изоляции и сброса давления, затем собирают без перекоса. После постепенного открытия крана соединение осматривают на протечку.
Когда нужны дренажный кран и манометры?
Дренажный кран полезен, когда осадок нужно удалить из корпуса без полного снятия крышки. Манометры нужны для сравнения давления до и после сетки и наблюдения за её загрязнением. Эти элементы выбирают по схеме обслуживания и доступному месту. Они не заменяют проверку ячейки, прокладки, направления потока и паспортных ограничений.
