Ультразвуковой расходомер — это прибор для измерения объема или скорости потока жидкости, основанный на разности времен прохождения ультразвуковых импульсов по потоку и против него (времяпролетный метод) или на изменении частоты ультразвука при отражении от движущихся частиц (доплеровский метод). Отсутствие подвижных частей обеспечивает долговечность и низкие затраты на обслуживание. Низкое гидравлическое сопротивление снижает затраты на перекачку жидкости.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Что такое ультразвуковой расходомер
Ультразвуковой расходомер получает скорость потока через акустический сигнал между датчиками. Время прохождения импульса зависит от движения жидкости, поэтому вычислитель сопоставляет сигнал с геометрией трубы и свойствами среды.
Наружные датчики не вводят рабочий элемент в поток, но требуют чистой поверхности и устойчивого акустического контакта. При подборе учитывают материал и диаметр трубы, состояние жидкости, доступ для монтажа и условия, указанные в паспорте.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Перед установкой очищают место контакта, наносят звукопроводящий гель и фиксируют датчики с паспортным расстоянием. Затем вводят материал трубы, толщину стенки, тип жидкости и выбранную геометрию размещения, чтобы вычислитель правильно интерпретировал сигнал.
После подключения проверяют полярность, защиту кабелей от помех и качество связи. Если сигнал слабый, датчики перемещают в пределах монтажной схемы и снова оценивают контакт. Ошибку измерения ищут сначала в установке, а не в расчётном алгоритме прибора.
- Шаг 1Определите диаметр трубы и материал, проверьте соответствие прибора рабочим параметрам системы (давление, температура).
- Шаг 2Выберите место установки: обеспечьте прямые участки трубы длиной не менее 10 DN upstream и 5 DN downstream от препятствий.
- Шаг 3Очистите поверхность трубы в местах установки датчиков до чистого металла, обезжирьте и нанесите звукопроводящий гель.
- Шаг 4Установите датчики на трубу с соблюдением расстояния между ними, указанного в паспорте, и зафиксируйте их крепежными элементами.
- Шаг 5Подключите кабели датчиков к блоку индикации или вычислителю, соблюдая полярность и защиту от помех.
- Шаг 6Настройте параметры прибора: диаметр трубы, материал, толщину стенки, тип жидкости и метод установки (Z, V, N).
- Шаг 7Проверьте уровень сигнала и качество связи датчиков, при необходимости отрегулируйте положение датчиков для максимизации сигнала.
3. Ключевые параметры
Для выбора сопоставляют диапазон диаметров труб, рабочее давление, точность, допустимую температуру среды и требования к прямому участку. Межповерочный интервал относится к конкретному прибору и не заменяет проверку его паспорта и условий эксплуатации.
Рабочая жидкость и материал стенки влияют на прохождение ультразвука. Если труба покрыта отложениями, заполнена неоднородной средой или рядом расположено возмущение потока, паспортные характеристики нельзя переносить на монтаж без дополнительной проверки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Диапазон диаметров труб | 15 мм | мм | инженерная практика; сверить по паспорту |
| Максимальное рабочее давление | 16 бар | бар | инженерная практика; сверить по паспорту |
| Точность измерения расхода | 1 % | % | инженерная практика; сверить по паспорту |
| Минимальная длина прямой трубы | 10 DN | DN | инженерная практика; сверить по паспорту |
| Межповерочный интервал | 4 года | года | инженерная практика; сверить по паспорту |
| Максимальная температура среды | 150 °C | °C | инженерная практика; сверить по паспорту |
4. Схема работы

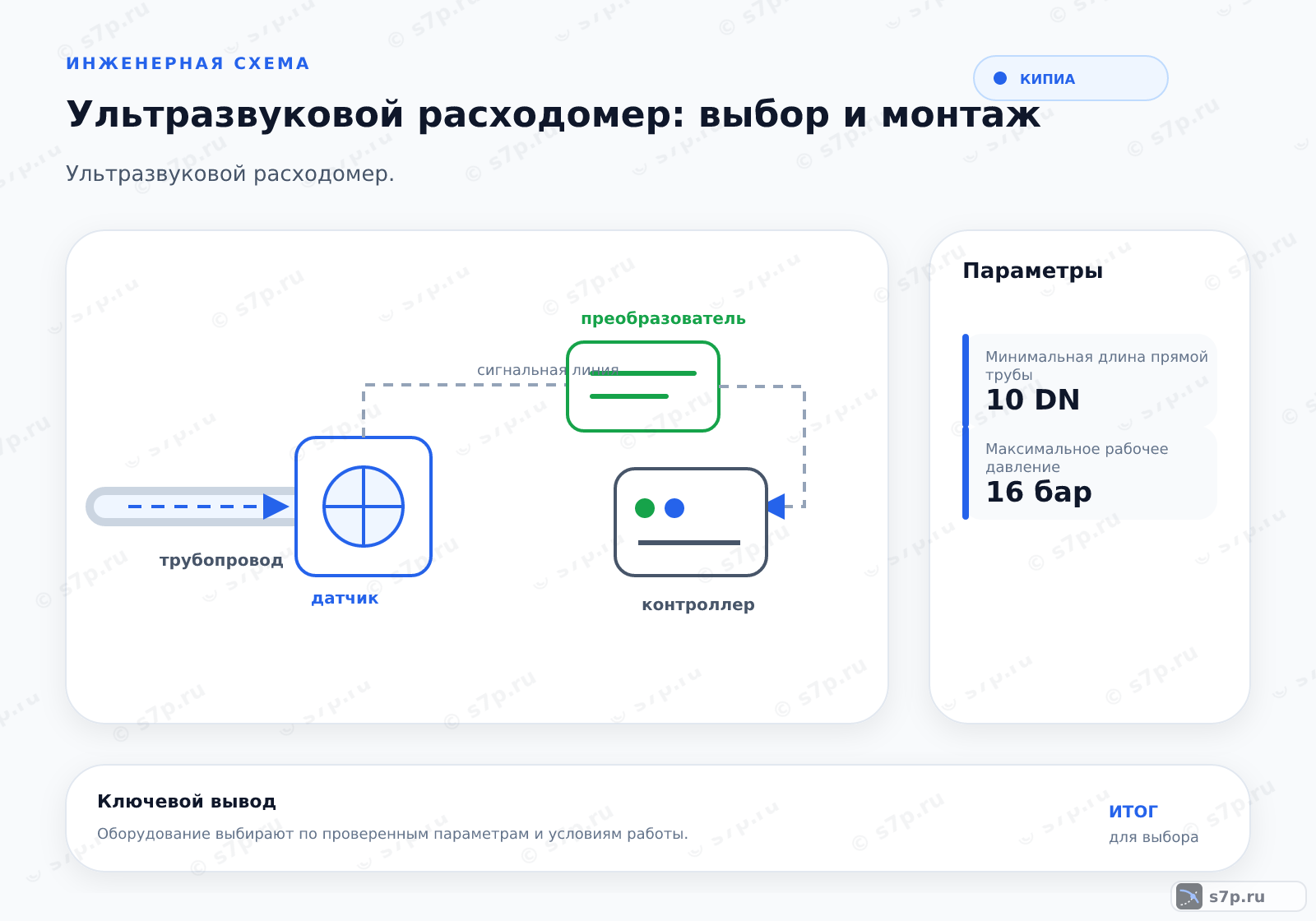

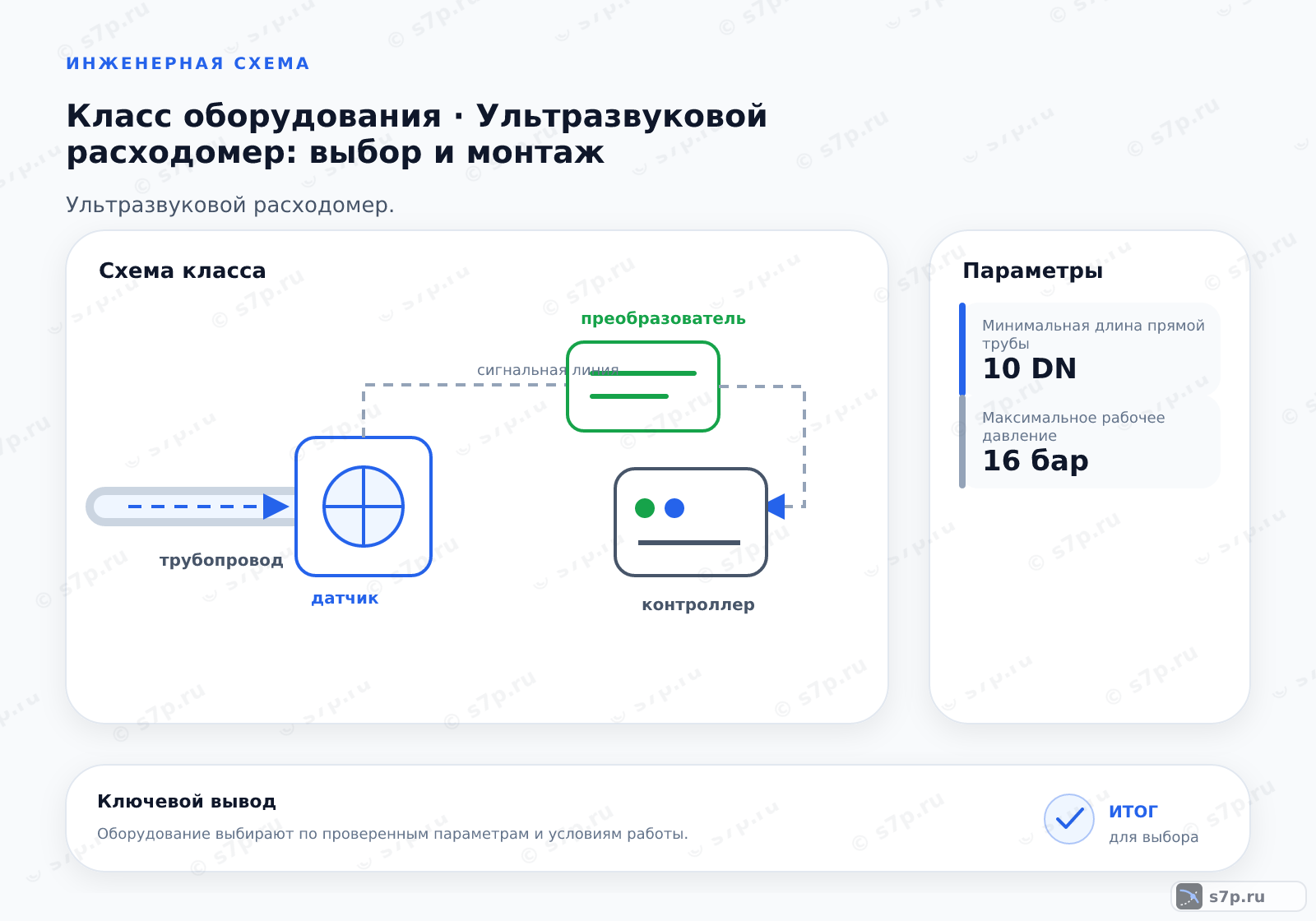

В схеме измерительный блок получает сигналы от датчиков, установленных по выбранной геометрии, и рассчитывает расход по разности времени прохождения. Результат зависит от положения датчиков, заполнения трубы и правильности введённых свойств среды.
Место монтажа выбирают вдали от участков, где поток меняет профиль после арматуры, поворота или другого препятствия. Доступ к датчикам оставляют для очистки и повторной фиксации, а кабель прокладывают так, чтобы помехи не искажали связь.
5. Виды и разновидности
Наружный монтаж удобен тем, что не требует вскрывать трубопровод, но его точность зависит от подготовки поверхности и положения датчиков. Врезной и погружной варианты дают иной контакт со средой и требуют согласования с конструкцией трубопровода.
Геометрию Z, V или N выбирают по диаметру, материалу и паспортной схеме. Разновидность сравнивают с доступом к трубе, чистотой жидкости и возможностью остановить участок, а не только с удобством крепления датчиков.
| Значение | Источник |
|---|---|
| Внешний монтаж: датчики крепятся на наружную поверхность трубы без вмешательства в поток. | инженерная практика; сверить по паспорту |
| Врезной монтаж: датчики встраиваются в трубу через врезной узел, обеспечивая лучший контакт. | инженерная практика; сверить по паспорту |
| Погружной монтаж: датчики устанавливаются непосредственно в поток через штуцер, используется для чистых жидкостей. | инженерная практика; сверить по паспорту |
| Z-монтаж: датчики устанавливаются на противоположных сторонах трубы, оптимально для труб малого диаметра. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Наружные датчики позволяют измерять поток без установки тела прибора внутри проходного сечения. Это сохраняет малое дополнительное сопротивление и облегчает работу с крупными трубами, если поверхность и акустический контакт соответствуют монтажной схеме.
Результат используют для контроля расхода и тепловых процессов только после проверки сигнала, заполнения трубы и введённых параметров. При изменении жидкости, материала трубы или положения датчиков настройку проверяют заново.
7. Частые ошибки и на что смотреть
Воздух, пустоты и неоднородность жидкости ослабляют акустический путь и могут прервать измерение. Перед настройкой убеждаются, что труба заполнена, датчики имеют устойчивый контакт, а слой геля не содержит сухих участков и загрязнений.
Повороты, арматура и другие возмущения меняют профиль потока, поэтому датчики размещают на подходящем прямом участке. При скачках показаний повторно проверяют расстояние между датчиками, введённые свойства трубы и качество кабельной связи.
Частые вопросы
Какое место на трубопроводе подходит для наружных датчиков?
Выбирают заполненный участок без близкого поворота, арматуры, тройника или другого источника завихрения. Поверхность очищают до устойчивого контакта, а доступ оставляют для повторной фиксации и обслуживания. Расстояние между датчиками берут из паспорта после ввода материала трубы, толщины стенки и типа жидкости. Если профиль потока меняется рядом, показания могут стать нестабильными даже при исправном блоке.
Почему расходомер теряет акустический сигнал?
Проверяют заполнение трубы, состояние поверхности, слой звукопроводящего геля и усилие крепления датчиков. Воздух, отложения и неоднородность жидкости ослабляют путь сигнала. Затем сверяют полярность кабелей, защиту от помех и введённые свойства трубы. Перемещение датчиков выполняют после этих проверок, иначе положение меняют вслепую и не устраняют источник потери связи.
Когда выбрать наружный, врезной или погружной монтаж?
Наружный вариант выбирают, когда нельзя вскрывать трубопровод и поверхность позволяет получить акустический контакт. Врезной узел применяют при готовности изменить конструкцию линии, а погружной требует подходящего штуцера и условий среды. Сравнивают не только удобство установки, но и чистоту жидкости, материал трубы, возможность остановки участка, обслуживание датчиков и требования паспорта.
Как сравнить схемы размещения датчиков Z, V и N?
Схему сопоставляют с диаметром и материалом трубы, доступом к противоположным сторонам и паспортным способом расчёта расстояния. Z требует удобного размещения на разных сторонах, а V и N используют иную траекторию акустического пути. Если поверхность покрыта отложениями или рядом есть возмущение потока, смена схемы не заменяет очистку и выбор подходящего участка.
Что проверить перед поверкой расходомера?
Проверяют целостность корпуса и кабелей, устойчивость крепления, чистоту контакта, заполнение трубы и соответствие введённых параметров фактической установке. Показания сравнивают при стабильном режиме потока, без воздуха и резких изменений состава жидкости. Интервал поверки относят к конкретному прибору и его документам; после демонтажа или смены места монтажа пригодность результатов оценивают заново.
Почему показания расхода скачут при стабильной подаче?
Ищут причины в пузырьках воздуха, неполном заполнении, отложениях на стенке, нестабильном контакте датчиков и помехах в кабеле. Затем проверяют направление потока и введённый тип жидкости. Положение рядом с насосом, клапаном или поворотом также влияет на профиль. Диагностику начинают с места установки и качества сигнала, а замену блока рассматривают после этих проверок.
