Для корректного учета тепла в системе отопления необходимо устанавливать счетчик с датчиками температуры, соответствующими рабочим параметрам сети, и обеспечивать прямые участки трубопроводов для стабилизации потока. Теплосчётчик — это техническое устройство, предназначенное для измерения количества тепловой энергии, переданной теплоносителем в системе отопления или горячего водоснабжения. Он состоит из вычислителя-расчётного устройства, счётчика объёма теплоносителя и пары датчиков температуры. Установка счётчика позволяет оплачивать только фактически.
данные обновлены 2026-10-21 ·
1. Что такое теплосчётчики для отопления
Теплосчётчик отопления связывает расход теплоносителя с температурой подачи и обратки. В состав узла входят расходомер, вычислитель и датчики температуры; каждый канал нужен для расчёта тепловой энергии. При подборе учитывают качество воды, диаметр трубопровода, направление потока и возможность последующей проверки прибора.
Место установки выбирают так, чтобы поток был устойчивым, труба оставалась заполненной, а датчики имели плотный контакт с поверхностью. Вокруг вычислителя и соединений оставляют доступ. Схему согласуют с ресурсоснабжающей организацией, поскольку после монтажа требуются проверка, пломбирование и оформление ввода в эксплуатацию.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Расходомер фиксирует объём среды, датчики температуры снимают состояние подачи и обратки, а вычислитель преобразует эти сведения в показатель тепловой энергии. Сигнальные линии прокладывают с защитой от силовых помех. Выбранный тип расходомерного канала должен соответствовать качеству воды и конструкции трубопровода.
Порядок монтажа включает выбор прибора, установку на прямом участке по стрелке потока, крепление температурных датчиков с термопастой и подключение к вычислителю. После этого систему опрессовывают, проверяют протечки и показания. Пломбирование выполняют в установленном порядке после подтверждения готовности узла.
- Шаг 1Выберите тип счётчика (крыльчатый или электромагнитный) в зависимости от качества воды и диаметра трубы DN.
- Шаг 2Установите счётчик на прямой участок трубопровода, соблюдая направление потока, указанное на корпусе стрелкой.
- Шаг 3Закрепите датчики температуры на трубах подачи и обратки с использованием термопасты и хомутов.
- Шаг 4Подключите датчики к вычислителю с помощью экранированных кабелей, избегая помех от силовых линий.
- Шаг 5Проведите опрессовку системы и проверьте отсутствие протечек и корректность показаний вычислителя.
- Шаг 6Вызовите представителя ресурсоснабжающей организации для опломбирования прибора и ввода его в эксплуатацию.
3. Ключевые параметры
При подборе сверяют рабочее давление, максимальную температуру, класс точности, диаметр присоединения и погрешность температурного канала. Межповерочный интервал из таблицы рассматривают вместе с требованиями паспорта и правилами эксплуатации. Параметры нельзя оценивать отдельно от качества воды, схемы трубопровода и условий монтажа.
Для задания фиксируют режим сети, тип теплоносителя, доступный участок трубы, способ передачи данных и требования к опломбированию. Если вода загрязнена или содержит примеси, оценивают защиту расходомерного канала и возможность очистки. Сигнальные кабели отделяют от силовых линий, чтобы не переносить помехи в вычислитель.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 1.6 МПа | МПа | инженерная практика; сверить по паспорту |
| Макс температура | 130 °C | °C | инженерная практика; сверить по паспорту |
| Класс точности | 2 класс | класс | ГОСТ Р 50199.1-2014 |
| Межповерочный интервал | 4 года | года | ФЗ № 102-ФЗ |
| Диаметр присоединения | 20 мм | мм | инженерная практика; сверить по паспорту |
| Погрешность температуры | 0.2 °C | °C | ГОСТ Р 50199.1-2014 |
4. Схема работы

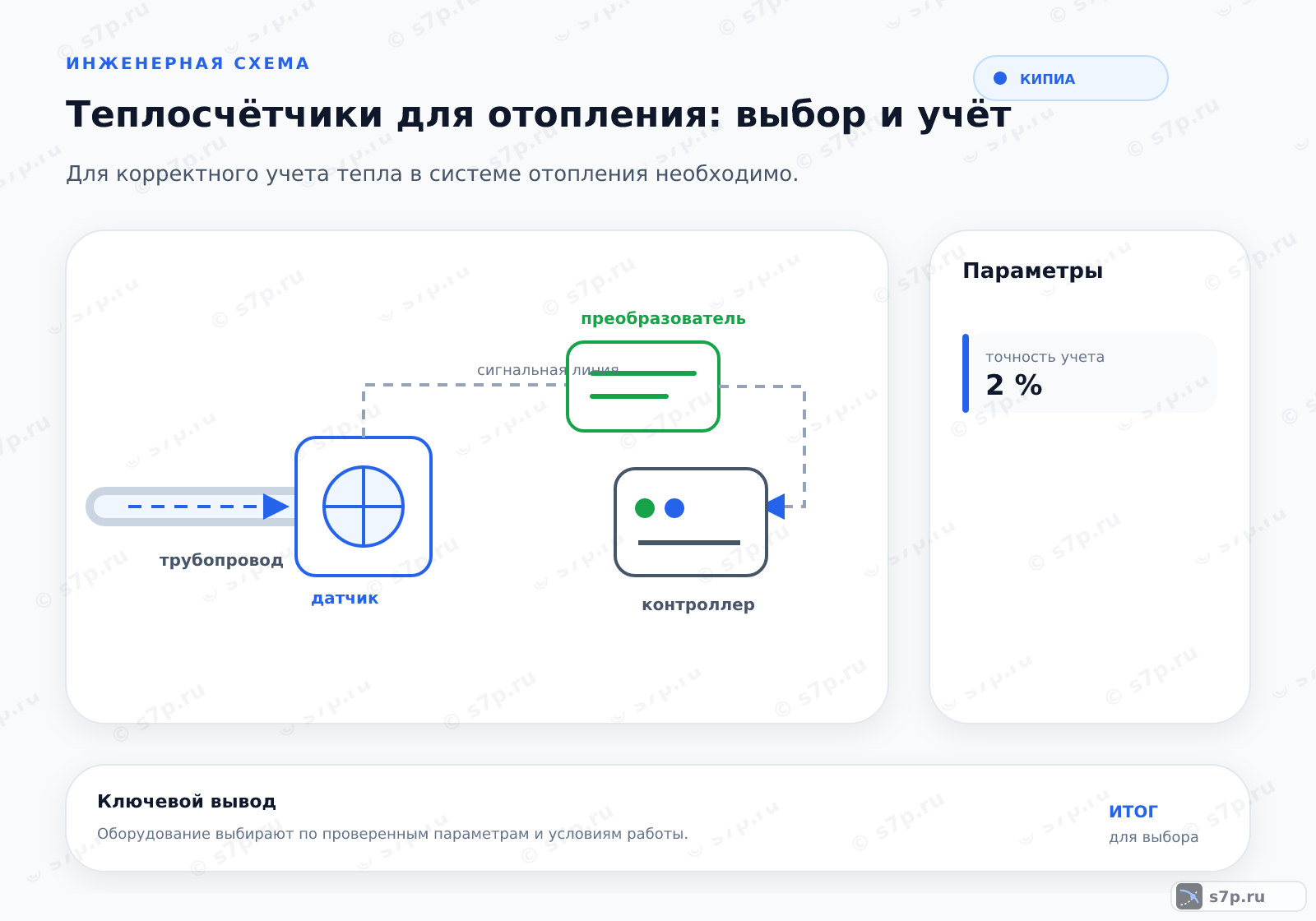

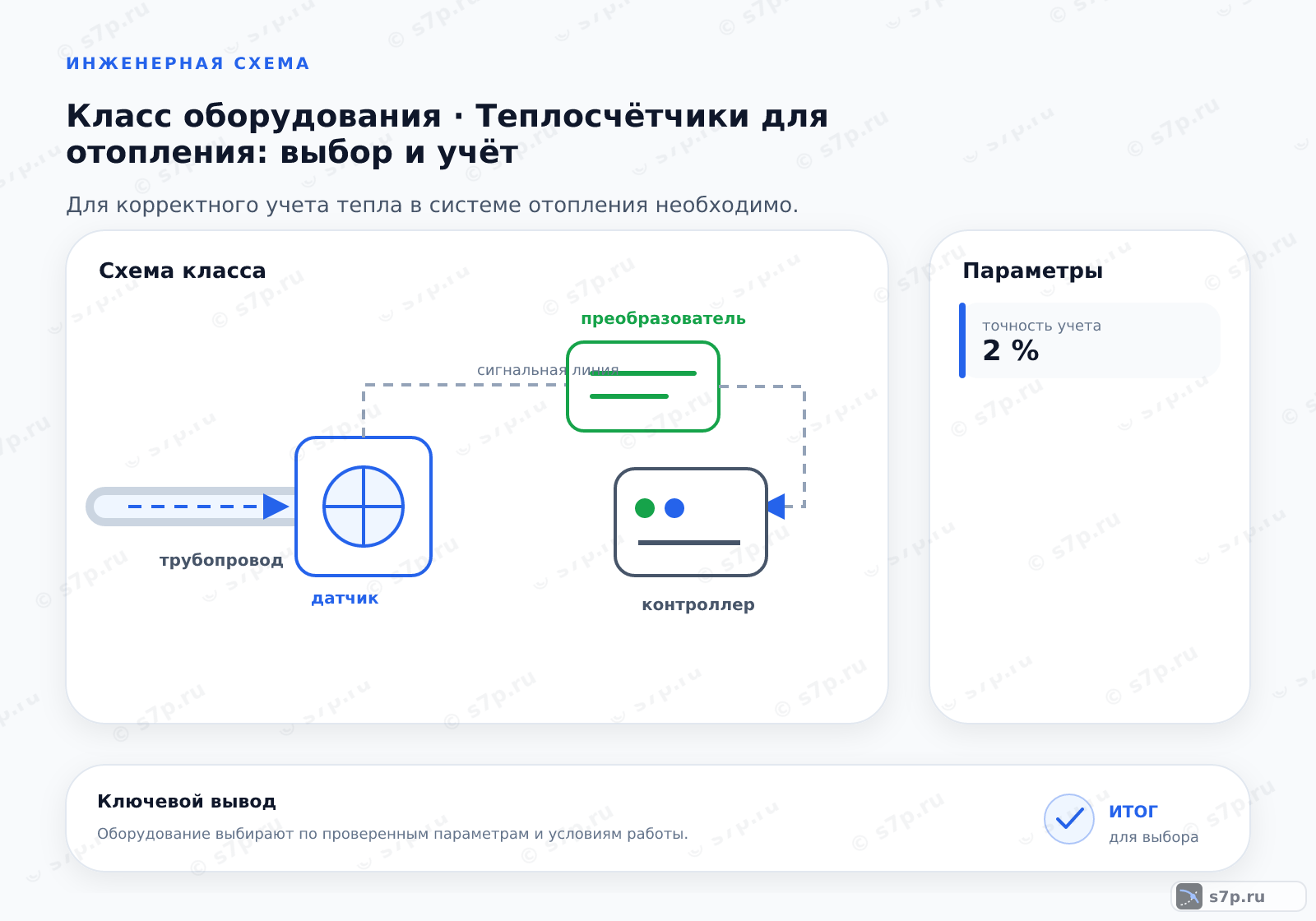

Поток проходит через расходомер, после чего вычислитель сопоставляет объём теплоносителя с температурой подачи и обратки. Датчики закрепляют на соответствующих трубах, а их кабели подключают к вычислителю с соблюдением схемы. Прямой участок и направление потока нужны для того, чтобы измерительный канал видел реальное движение среды.
После заполнения контура контролируют герметичность, положение датчиков, состояние изоляции и отсутствие электрических помех. Показания проверяют до пломбирования и ввода узла в эксплуатацию. При расхождении сначала осматривают поток, контакт датчиков и соединения, а уже затем анализируют настройки вычислителя.
5. Виды и разновидности
Крыльчатый расходомер чувствителен к загрязнению воды и магнитному воздействию, поэтому ему требуется подходящая фильтрация и аккуратное размещение. Электромагнитный вариант не имеет движущихся частей и по описанию устойчивее к загрязнениям, но его применимость зависит от свойств среды и паспорта. Тепловычислитель с модулем связи выбирают при необходимости удалённой передачи показаний.
Сравнение вариантов начинают с качества воды и геометрии трубы, затем проверяют обслуживание, прокладку кабелей и способ снятия данных. Модуль связи не заменяет локальную индикацию и проверку измерительного канала. Для каждого исполнения заранее определяют доступ к фильтру, датчикам, вычислителю и местам пломбирования.
| Значение | Источник |
|---|---|
| Крыльчатый счётчик: низкая цена, чувствителен к загрязнению воды и магнитным полям. | инженерная практика; сверить по паспорту |
| Электромагнитный счётчик: высокая цена, не имеет движущихся частей, устойчив к загрязнениям. | инженерная практика; сверить по паспорту |
| Тепловычислитель с модулем связи: передача данных по радиоканалу или GSM для удалённого снятия показаний. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Корректно смонтированный узел связывает показания расхода и температуры, поэтому расчёт тепловой энергии опирается на фактический режим контура. Для результата проверяют прямой участок, контакт датчиков, направление потока, сигнальные кабели и состояние вычислителя.

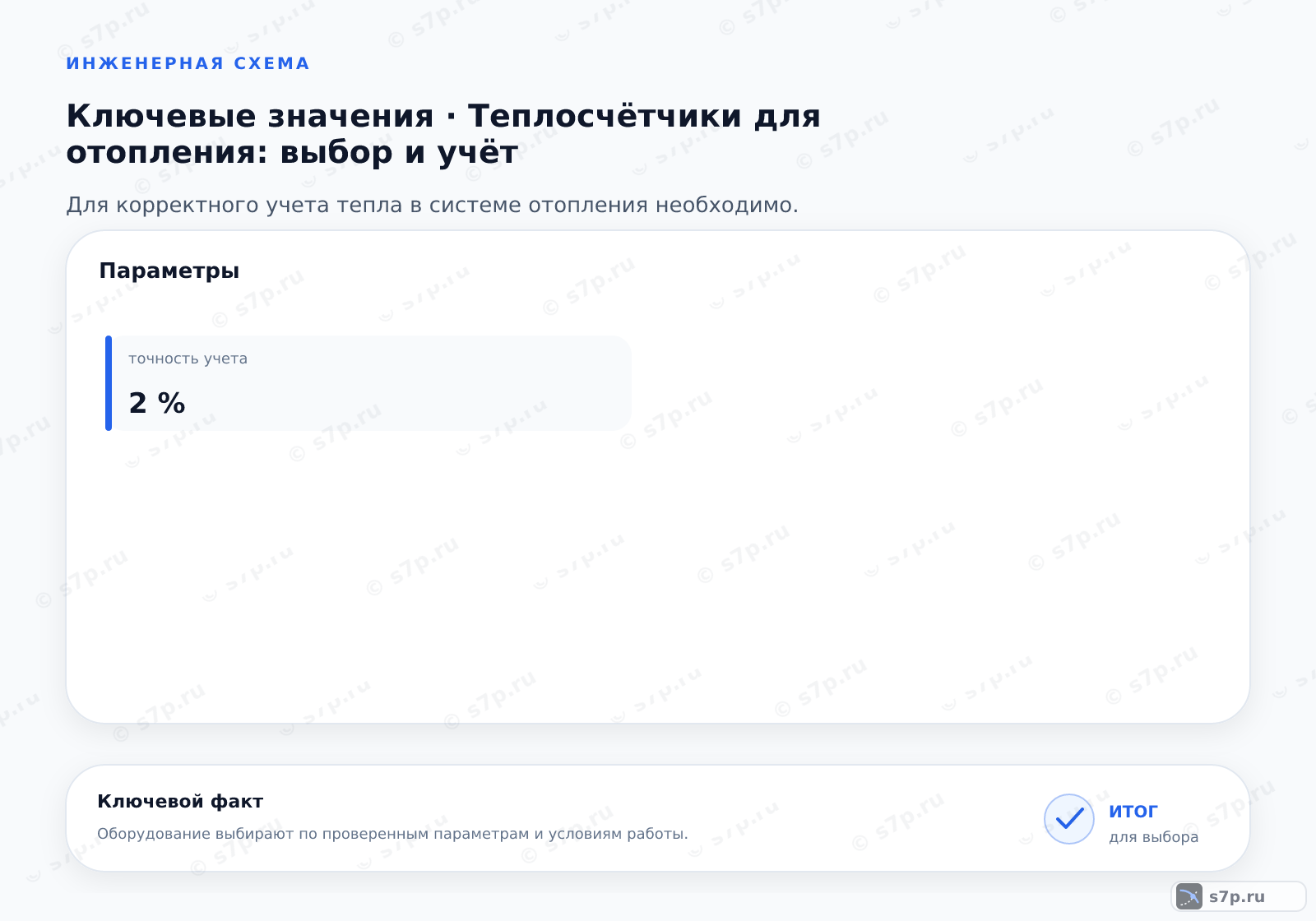

Счётчик помогает отделить фактическое потребление тепла от оценки по косвенным признакам, если расходомер и температурные датчики установлены по схеме. В параметрах узла указана точность расчёта до 2%; её проверяют вместе с прямым участком, заполнением трубы, качеством контакта и состоянием вычислителя. Изоляция труб в месте датчика не должна скрывать контрольную точку или создавать ложный температурный режим.
В эксплуатации отслеживают показания, целостность пломб, протечки, состояние кабелей и соответствие режима паспортным условиям. При изменении схемы или замене узла повторно проверяют направление потока, датчики и вычислитель. Показания, которые расходятся с режимом системы, сначала сопоставляют с фактической температурой и гидравликой.
7. Частые ошибки и на что смотреть
Вибрация, электромагнитные помехи, нарушение пломб и неверное размещение температурных датчиков искажают эксплуатационный результат. Перед перенастройкой осматривают гидравлику, фильтрацию, теплоизоляцию, клеммы и соответствие схемы документации. После работ подтверждают индикацию и отсутствие протечек в рабочем режиме.
До настройки проверяют вибрацию, соседние источники помех, направление потока, состояние пломб и положение температурных датчиков. Датчик не размещают на участке с нарушенной изоляцией, если это меняет его тепловой контакт с трубой. Силовые и сигнальные кабели ведут раздельно и защищают соединения от влаги.
Если показания завышены или расходомер работает нестабильно, не снимают пломбы и не меняют настройки без фиксации причины. Сначала осматривают поток, фильтрацию, кабели и контакт датчиков, затем проверяют вычислитель. После ремонта повторяют проверку герметичности, индикации и соответствия схемы документации.
Частые вопросы
Как выбрать крыльчатый или электромагнитный расходомер?
Крыльчатый вариант чувствителен к загрязнению воды и магнитному воздействию, поэтому для него проверяют фильтрацию и условия размещения. Электромагнитный не имеет движущихся частей и по исходной таблице устойчив к загрязнениям, но его пригодность зависит от свойств среды и паспорта. Сравнивают качество воды, диаметр трубы, обслуживание, доступ к узлу и требуемую передачу данных, а не только стоимость.
Какую роль играют датчики на подаче и обратке?
Температурные датчики фиксируют состояние теплоносителя до и после участка отопления. Вычислитель сопоставляет эти значения с данными расходомера и рассчитывает переданную тепловую энергию. Неправильное место, плохой контакт, перепутанная проводка или нарушение изоляции меняют результат. После монтажа проверяют расположение датчиков, клеммы, кабель и соответствие показаний фактическому режиму подачи и обратки.
Почему показания теплосчётчика могут быть завышены?
Проверяют положение температурных датчиков, теплоизоляцию труб, направление потока, прямой участок и состояние расходомерного канала. Завышение также связано с помехами в сигнальном кабеле, неверным подключением или ошибкой вычислителя. Сначала сопоставляют показания с фактическими температурами и расходом, затем осматривают монтаж. Пломбы самостоятельно не снимают; вмешательство оформляют по установленному порядку.
Какие документы и проверки нужны до опломбирования?
Сверяют паспорт прибора, исполнительную схему, направление потока, место установки и данные о датчиках. После монтажа проверяют опрессовкой отсутствие протечек, корректность показаний вычислителя, целостность кабелей и состояние изоляции. Затем вызывают представителя ресурсоснабжающей организации для опломбирования и ввода узла. До этой процедуры фиксируют все расхождения и устраняют их по согласованной схеме.
Когда полезен тепловычислитель с модулем связи?
Модуль связи нужен, если показания требуется передавать по радиоканалу или GSM во внешнюю систему. Перед выбором проверяют покрытие, совместимость интерфейса, питание, защиту кабеля и способ локальной индикации. Удалённая передача не заменяет контроль самого расходомера и температурных датчиков. При потере связи локальные показания и состояние вычислителя должны оставаться доступными для диагностики.
Что проверить после очистки фильтра или изменения схемы?
После вмешательства проверяют герметичность, направление потока, положение датчиков и отсутствие воздуха. Затем сопоставляют показания расходомера и температуры с рабочим режимом, осматривают кабели и проверяют целостность пломб. Изменение трубопровода может повлиять на профиль потока, поэтому результат подтверждают после стабилизации системы. Если показания расходятся, причину ищут в гидравлике и измерительном канале раздельно.
