Отсутствие подвижных частей обеспечивает высокую надёжность и отсутствие механического износа расходомера. Точность измерений в широком диапазоне расходов от минимального до максимального значения.
данные обновлены 2026-10-21 ·
1. Что такое ультразвуковой теплосчётчик
Ультразвуковой теплосчётчик определяет движение теплоносителя по прохождению акустического сигнала между датчиками, а вычислитель связывает расход с температурами подачи и обратки. Внешние датчики монтируют на стенке трубы, поэтому измерительный узел может работать без разрыва трубопровода, если поверхность и профиль потока подходят для выбранного исполнения.
Перед выбором оценивают заполнение трубы, качество теплоносителя, наличие воздуха, отложений и коррозии. Эти условия влияют на прохождение сигнала сильнее, чем само наличие свободного места для корпуса. Схему монтажа сверяют с паспортом, а доступ к датчикам и вычислителю оставляют для проверки контакта и показаний.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Датчики устанавливают на очищенную поверхность прямого участка и фиксируют относительно друг друга с акустическим гелем. Вычислитель получает сигнал от расходомерного канала и температурных датчиков, после чего использует заданные параметры трубы и теплоносителя. Полярность подключения и защита контактов от влаги влияют на устойчивость измерительного канала.
Работу начинают с выбора места, очистки трубы и проверки состояния поверхности. После фиксации датчиков проверяют наличие сигнала, корректность температуры и соответствие введённых параметров реальной трубе. Если сигнал слабый, осматривают контакт, положение датчиков, гель и наличие воздушных карманов до изменения настроек вычислителя.
- Шаг 1Выбор места установки на прямом участке трубы с соблюдением требований к длинам прямых участков до и после счётчика.
- Шаг 2Подготовка поверхности трубы: очистка от ржавчины, краски и отложений до металлического блеска в зоне установки датчиков.
- Шаг 3Нанесение акустического геля на датчики и их фиксация на трубе с обеспечением строгого позиционирования относительно друг друга.
- Шаг 4Подключение датчиков температуры к корпусу счётчика с соблюдением полярности и защитой контактов от влаги.
- Шаг 5Подключение блока вычислителя к датчикам расхода и настройка параметров: диаметра трубы, типа теплоносителя и коэффициентов.
- Шаг 6Проверка работоспособности: контроль наличия сигнала от датчиков расхода и корректности показаний температуры.
3. Ключевые параметры
В таблице для подбора указаны рабочее давление, максимальная температура, номинальный диаметр, минимальный расход и межповерочный интервал. Отдельно учитывают длину прямых участков до и после места установки. Значения из справочной таблицы служат исходными данными для сопоставления, но окончательное ограничение берут из паспорта конкретного прибора и условий сети.
На выбор также влияет материал и состояние трубы, способ крепления датчиков и свойства теплоносителя. Нельзя переносить параметры накладного исполнения на врезную конструкцию без проверки. При подготовке задания фиксируют режим, доступное место, требования к передаче данных и способ последующей проверки показаний.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 1.6 МПа | МПа | инженерная практика; сверить по паспорту |
| Максимальная температура | 130 °C | °C | инженерная практика; сверить по паспорту |
| Прямой участок до | 5 DN | DN | инженерная практика; сверить по паспорту |
| Прямой участок после | 2 DN | DN | инженерная практика; сверить по паспорту |
| Минимальный расход | 0.06 м³/ч | м³/ч | ГОСТ Р 51649.2 |
| Номинальный диаметр | 20 мм | мм | инженерная практика; сверить по паспорту |
| Межповерочный интервал | 4 года | года | ГОСТ Р 51649.2 |
4. Схема работы

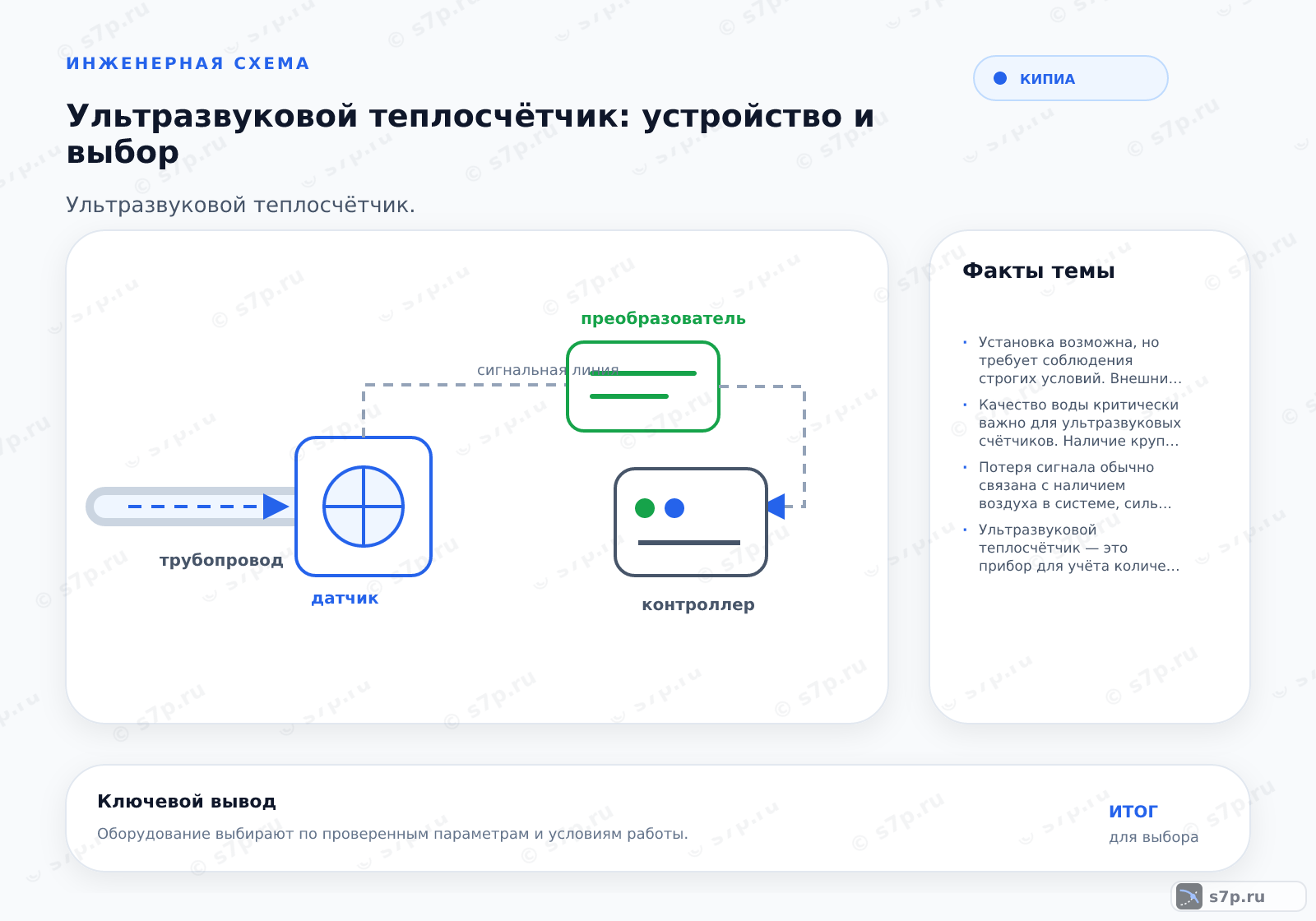

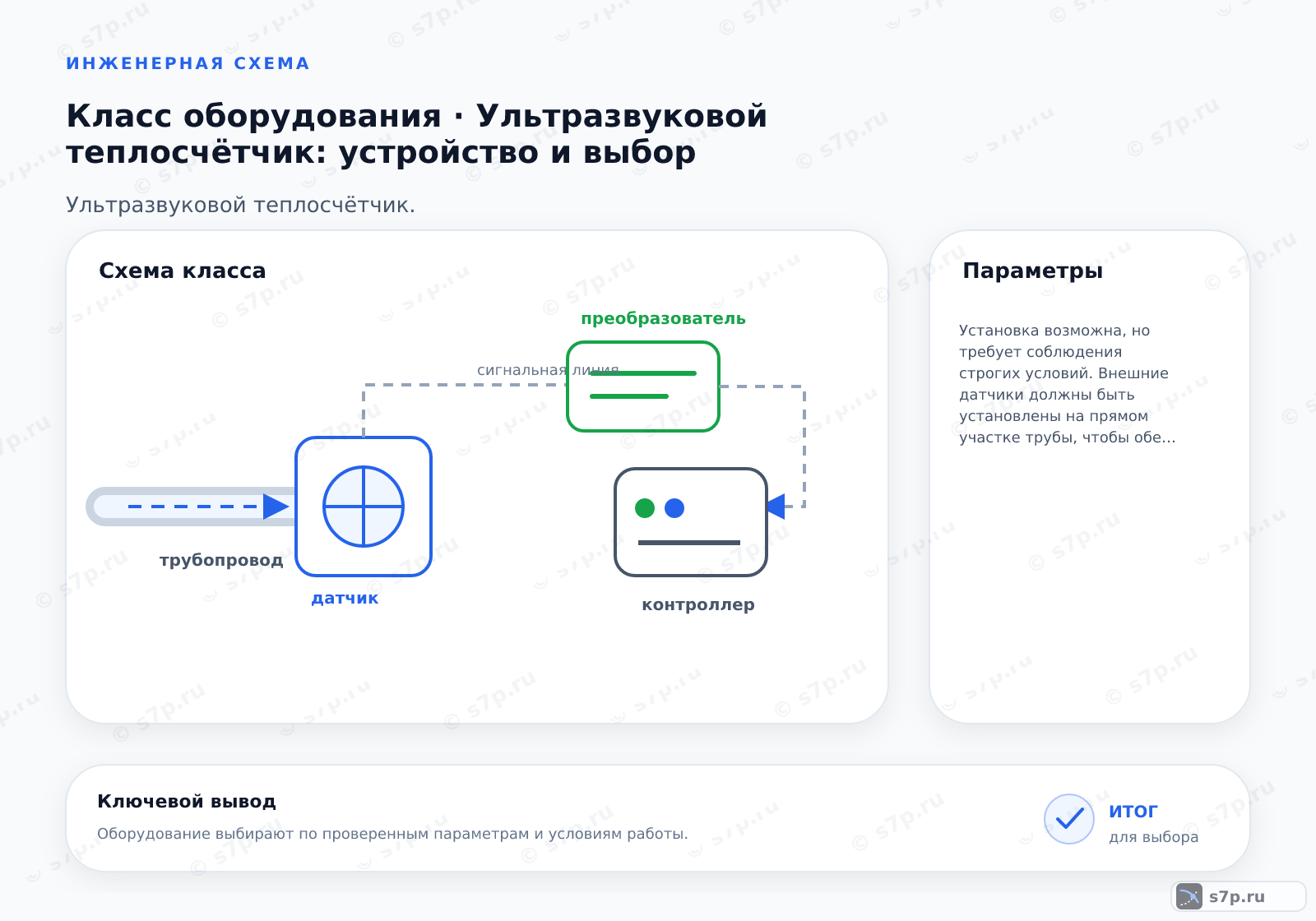

В рабочем контуре датчики передают вычислителю акустический сигнал через стенку трубы, а температурные датчики показывают состояние теплоносителя до и после участка учёта. Вычислитель объединяет эти каналы и формирует показание расхода и тепловой энергии. Для устойчивой работы сечение трубы должно быть заполнено, а поток — не искажён близкой арматурой.
После запуска сопоставляют индикацию расхода с направлением движения среды и проверяют температуру на подающем и обратном трубопроводах. При отклонении сначала осматривают место установки, качество контакта и введённые параметры, затем проверяют кабель и вычислитель. Схема должна исключать воздушные карманы и оставлять доступ для повторной фиксации датчиков.
5. Виды и разновидности
Накладное исполнение крепится снаружи трубы и не нарушает её герметичность. Врезная конструкция устанавливается в разрыв трубопровода, а компактное исполнение объединяет датчики и вычислитель в общем корпусе. Выбор между ними зависит от состояния трубы, доступного места, способа ремонта и допустимого вмешательства в действующую систему.
Для накладного варианта особенно тщательно проверяют чистоту поверхности и контакт датчиков. Для врезного заранее оценивают возможность отключения и восстановления участка. Компактный прибор удобен по компоновке, но его паспортные ограничения и доступ к клеммам всё равно сопоставляют с режимом теплоносителя и схемой эксплуатации.
| Значение | Источник |
|---|---|
| Накладной счётчик: датчики крепятся снаружи трубы, не нарушая герметичности системы. | инженерная практика; сверить по паспорту |
| Врезной счётчик: датчики встраиваются в корпус прибора, устанавливаемого в разрыв трубопровода. | инженерная практика; сверить по паспорту |
| Компактный счётчик: датчики и вычислитель объединены в единый корпус для упрощения монтажа. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Накладной монтаж позволяет сохранить герметичность трубопровода и уменьшить объём вмешательства в существующий контур. Это полезно при ограниченном доступе к трубе, но результат зависит от чистоты поверхности, качества акустического контакта и стабильности профиля потока. Упрощение монтажа не отменяет проверки заполнения сечения.
В эксплуатации контролируют сигнал датчиков, показания температуры и состояние места крепления. Отложения, коррозия, пузырьки воздуха и кавитация могут ослаблять или рассеивать акустический сигнал. При изменении режима сначала проверяют физические условия измерения, затем корректность параметров вычислителя и электрических соединений.
7. Частые ошибки и на что смотреть
Близкая арматура, воздушные включения и сильные отложения меняют условия прохождения ультразвукового сигнала и могут исказить показание расхода. Перед проверкой вычислителя осматривают заполнение трубы, поверхность под датчиками, качество геля, крепление и введённые параметры прибора.
Перед монтажом проверяют, что выбранный участок не создаёт завихрения, труба заполнена, а внутренняя поверхность не покрыта отложениями. Датчики устанавливают с правильным взаимным положением, наносят гель равномерно и защищают соединения от влаги. При слабом сигнале не корректируют расчёт вслепую, а возвращаются к месту контакта.
Ошибку также вызывают неправильная полярность температурных датчиков, неверно введённый диаметр или неподходящий способ установки. Диагностику ведут по цепочке от трубы и крепления к кабелю и вычислителю. После очистки или перемещения датчиков показания проверяют при устойчивом потоке и фиксируют результат.
Частые вопросы
Когда накладные датчики подходят для ультразвукового теплосчётчика?
Накладные датчики подходят, если труба сохраняет герметичность, поверхность можно очистить, а поток остаётся заполненным и достаточно устойчивым. Проверяют материал и состояние стенки, наличие отложений, коррозии, воздуха и близкой арматуры. Место должно позволять зафиксировать датчики с нужным взаимным положением. Окончательную совместимость подтверждают паспортом прибора и фактическим состоянием трубопровода.
Что делать, если вычислитель не видит акустический сигнал?
Осматривают поверхность трубы, положение датчиков, равномерность акустического геля и состояние крепления. Затем проверяют заполнение сечения, отсутствие воздуха, полярность и защиту контактов от влаги. Введённые параметры диаметра, материала и теплоносителя сопоставляют с реальной системой. Если после этого сигнал остаётся слабым, датчики перемещают по процедуре паспорта и повторяют контроль при устойчивом потоке.
Как сравнить накладное, врезное и компактное исполнение?
Накладное исполнение не нарушает герметичность трубы, но требует чистой поверхности и устойчивого акустического контакта. Врезное устанавливается в разрыв трубопровода и требует подготовки участка, отключения и проверки герметичности. Компактное объединяет датчики и вычислитель, что упрощает компоновку, но не отменяет проверки доступа к клеммам. Выбор зависит от трубы, ремонта, среды и способа обслуживания.
Зачем контролировать прямые участки до и после места измерения?
Прямые участки нужны для формирования более устойчивого профиля скорости перед прохождением акустического сигнала через измерительную зону. Близкие клапаны, изгибы и другие препятствия создают завихрение и меняют результат. Длины берут из справочной таблицы и паспорта конкретного прибора. Если участок короче требуемого, ищут другое место или выбирают исполнение, рассчитанное на реальные условия.
Как проверить влияние качества теплоносителя на измерение?
Оценивают наличие крупных примесей, пузырьков воздуха, кавитации, отложений и коррозии внутри трубы. Эти факторы рассеивают или ослабляют ультразвуковой сигнал, поэтому проверяют фильтрацию, заполнение и состояние поверхности. При нестабильных показаниях сравнивают работу прибора на устойчивом потоке с контрольным измерением. Очистку или промывку выполняют только после подтверждения причины и по процедуре объекта.
Почему расход и температура могут показываться несогласованно?
Расходомерный канал может терять сигнал из-за воздуха, контакта датчиков или отложений, а температурный канал — из-за полярности, кабеля или влаги в соединении. Проверяют оба канала отдельно, не меняя сразу коэффициенты вычислителя. Затем сопоставляют введённые параметры трубы и теплоносителя с паспортом и повторяют измерение при стабильном режиме. Несогласованность показаний обычно требует проверки монтажа и сигналов.
