Регулятор температуры получает сигнал от датчика, сравнивает его с заданием и управляет нагревателем или клапаном, формируя замкнутый контур регулирования. Выбор зависит от диапазона, типа датчика, скорости теплового процесса, выхода, питания и условий монтажа, а настройку оценивают по согласованной реакции объекта и фактической температуре.
данные обновлены 2026-10-21 ·
1. Что такое регулятор температуры
Регулятор температуры получает сигнал от датчика, сравнивает его с заданием и управляет нагревателем или клапаном. В замкнутом контуре прибор отвечает не только за показание, но и за согласованность измерения, алгоритма и исполнительного механизма. Ошибка в датчике или месте его установки передаётся в управление как достоверная на вид, но неверная информация.
Подбор начинают с объекта регулирования, диапазона температуры, типа датчика и характера теплового процесса. Затем проверяют выход, питание, способ монтажа и условия окружающей среды. Для медленного объекта и для быстро меняющейся нагрузки нужны разные настройки; универсальное значение без проверки реакции контура не описывает реальную работу.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Датчик устанавливают в точке, которая действительно отражает температуру объекта, затем подключают его к соответствующему входу. Выход регулятора связывают с нагревателем или клапаном по схеме, указанной для конкретного исполнения. После подачи питания задают режим управления и проверяют, что направление воздействия совпадает с реакцией объекта.
Пуск выполняют с наблюдением за показанием, командой и фактическим изменением температуры. Параметры ПИД-регулятора или гистерезис корректируют только после проверки контакта датчика, проводки, питания и исполнительного механизма. Если температура колеблется, сначала отделяют задержку объекта от ошибки измерения и слишком резкого управления.
- Шаг 1Установите датчик температуры в точку измерения, обеспечив хороший тепловой контакт.
- Шаг 2Подключите датчик к регулятору, соблюдая полярность и тип сигнала (2-, 3- или 4-проводная схема).
- Шаг 3Подключите исполнительный механизм (нагреватель или клапан) к выходу регулятора.
- Шаг 4Запитайте регулятор от сети или источника питания, указанного в паспорте.
- Шаг 5Настройте уставочное значение и параметры ПИД-регулятора (P, I, D) или гистерезис.
- Шаг 6Запустите систему и наблюдайте за поведением температуры в течение нескольких циклов.
- Шаг 7При необходимости скорректируйте параметры регулятора для улучшения стабильности.
3. Ключевые параметры
К параметрам относят питание, диапазон и точность датчика, время отклика, допустимый ток реле и степень защиты корпуса. Их сопоставляют с объектом и схемой подключения. Например, точный датчик не компенсирует плохой тепловой контакт, а мощный исполнительный элемент нельзя подключать к выходу без проверки допустимой нагрузки.
Паспорт проверяют для всей связки: регулятора, датчика, нагревателя или клапана и кабеля. Уточняют тип входа, проводную схему, полярность, способ коммутации и среду монтажа. При размещении во влажной или запылённой зоне степень защиты рассматривают вместе с кабельными вводами и фактическим способом установки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Напряжение питания | 220 В | В | инженерная практика; типичные значения для бытовых регуляторов |
| Диапазон измерения Pt100 макс | 600 °C | °C | инженерная практика; паспорт датчика Pt100 |
| Точность измерения Pt100 | 0.15 °C | °C | инженерная практика; класс точности A датчиков Pt100 |
| Время отклика датчика | 2 с | с | инженерная практика; типичное время отклика погружных датчиков |
| Максимальный ток реле | 10 А | А | инженерная практика; типичные характеристики реле регуляторов |
| Степень защиты корпуса | 20 IP | IP | инженерная практика; типичные значения IP для регуляторов |
4. Схема работы

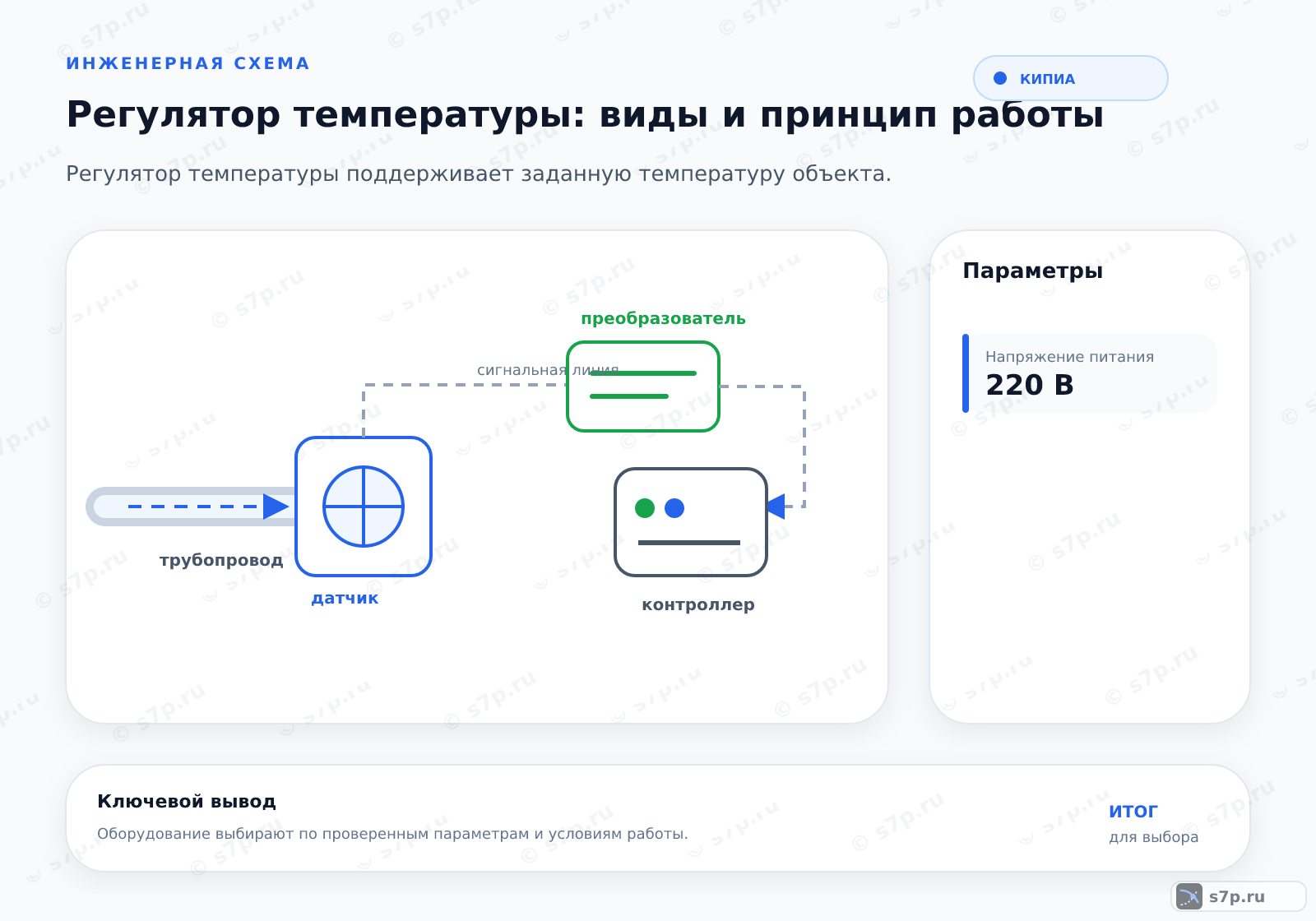

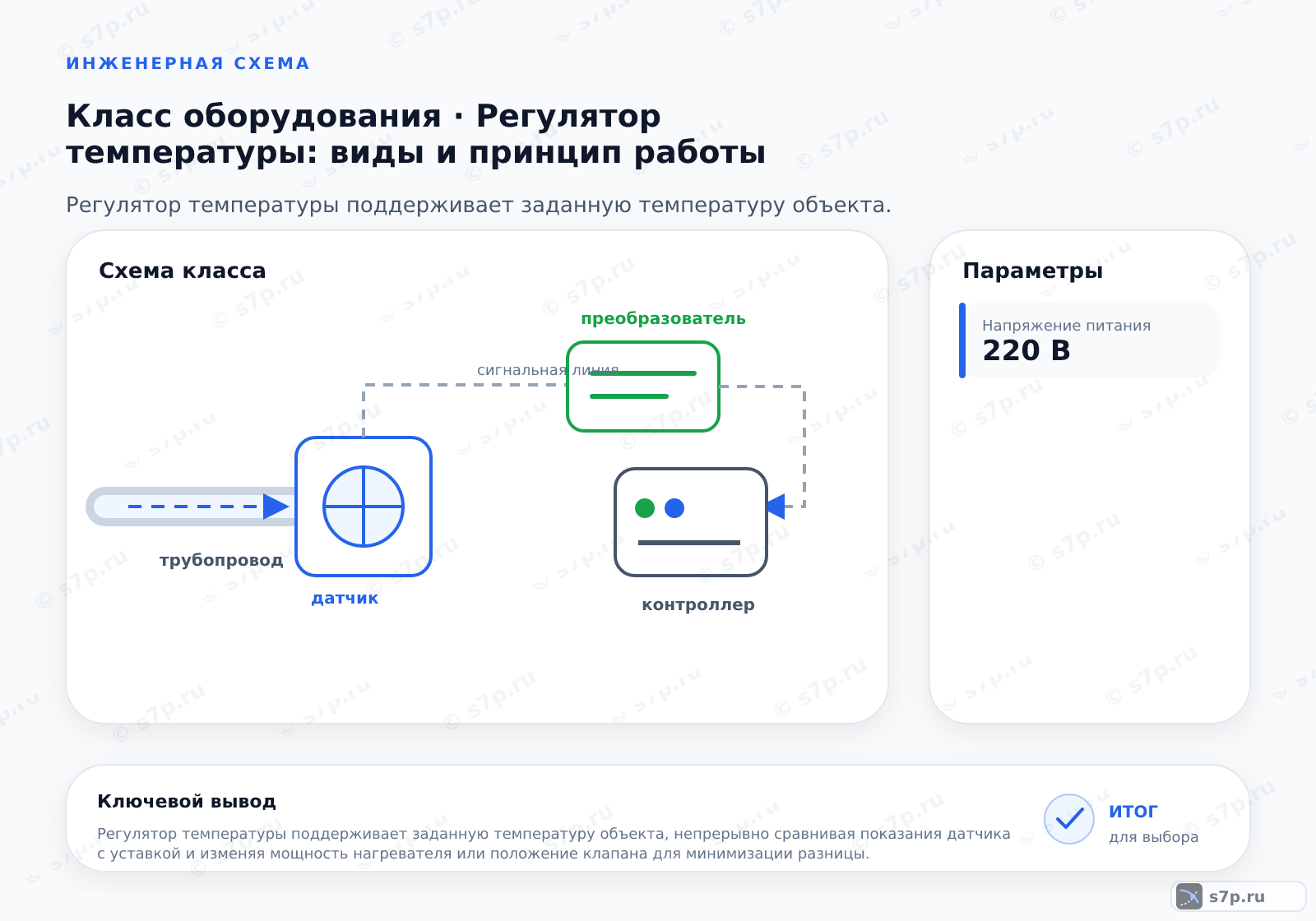

Контур состоит из датчика, регулятора и исполнительного механизма. Датчик передаёт текущую температуру, регулятор вычисляет отклонение и формирует команду, а нагреватель или клапан меняет подвод энергии. Обратная реакция объекта возвращается к датчику с задержкой, поэтому настройка должна учитывать тепловую инерцию и место измерения.
Для проверки схемы наблюдают одновременно за температурой, выходной командой и реакцией объекта. Если команда меняется, а температура остаётся неизменной, проверяют исполнительную цепь и теплопередачу. Если показание скачет при неизменном процессе, ищут плохой контакт, помехи, обрыв или неверный тип входа.
5. Виды и разновидности
Релейный регулятор работает через переключение с заданным гистерезисом, ПИД-регулятор меняет воздействие с учётом отклонения и динамики, а программируемое исполнение позволяет задавать профиль процесса. Отдельно рассматривают наличие защиты от перегрева. Эти варианты отличаются способом реакции, требованиями к настройке и характером нагрузки.
Для выбора описывают, нужна ли плавная коррекция, последовательность режимов или простое включение и отключение. Проверяют совместимость выхода с нагревателем или клапаном, возможность ручной настройки и поведение при отказе датчика. Защита должна иметь понятную связь с исполнительной цепью и не подменяться обычным ограничением уставки.
| Значение | Источник |
|---|---|
| Релейный регулятор с гистерезисом | инженерная практика; типы регуляторов |
| ПИД-регулятор с автонастройкой | инженерная практика; типы регуляторов |
| Программируемый регулятор с профилем | инженерная практика; типы регуляторов |
| Регулятор с защитой от перегрева | инженерная практика; типы регуляторов |
6. На что влияет и зачем нужно
Настройка регулятора влияет на величину колебаний, частоту переключений и нагрузку на нагреватель или клапан. Экранирование и корректная прокладка кабеля помогают отделить измерительный сигнал от силовых помех, но не исправляют неправильную схему заземления. Оценку проводят по показанию, команде и реакции объекта в устойчивом режиме.
При изменении уставки проверяют, что объект действительно следует команде и не выходит за допустимые условия процесса. Если после настройки температура стабилизируется только при постоянной работе выхода, ищут неверный датчик, плохой контакт, недостаточную мощность или тепловую задержку. Отдельно проверяют функцию защиты от перегрева и её действие на исполнительный механизм.
7. Частые ошибки и на что смотреть
Не подключайте датчик к силовым цепям без изоляции: это может повредить регулятор и исказить измерение. Частое переключение реле проверяют вместе с гистерезисом, тепловой инерцией и нагрузкой, а не устраняют случайным изменением уставки. Заземление и экранирование выполняют по схеме, согласованной с типом корпуса и кабеля.
При нестабильной температуре сначала проверяют место установки датчика, тепловой контакт, целостность проводов и соответствие типа входа. Затем смотрят направление действия клапана или нагревателя и параметры алгоритма. После устранения причины наблюдают переходы процесса и фиксируют, что защита от перегрева и отключение нагрузки работают независимо от обычного регулирования.
Частые вопросы
Почему показание датчика не совпадает с температурой объекта?
Сначала проверяют место установки и тепловой контакт: датчик должен видеть температуру нужной зоны, а не воздуха рядом с корпусом. Затем сверяют тип входа, проводную схему, полярность и целостность кабеля. Если показание меняется рывками, ищут помехи и плохие соединения. После устранения причины сравнивают прибор с контрольным измерением в устойчивом режиме.
Когда для нагревателя выбирают ПИД, а когда релейный режим?
Релейный режим подходит для объекта, где допустимо включение и отключение с гистерезисом и нет требования к плавному воздействию. ПИД применяют, когда тепловая инерция и переменная нагрузка требуют более мягкой коррекции. Выбор связывают с выходом регулятора, типом исполнительного механизма и допустимыми колебаниями. После выбора настройку подтверждают наблюдением за реальной реакцией объекта.
Какой тип подключения датчика нужно указать при заказе?
Указывают тип чувствительного элемента, проводную схему, диапазон, точность, длину кабеля и условия установки. Для конкретного регулятора сверяют полярность и назначение входных клемм, поскольку одинаковое обозначение датчика не гарантирует одинаковое подключение. Если датчик устанавливают в горячей или влажной зоне, дополнительно проверяют материалы, защиту корпуса и способ уплотнения ввода.
Из-за чего температура начинает колебаться вокруг уставки?
Колебания вызывают слишком резкая настройка, большая тепловая задержка, неверное направление действия клапана или нагревателя, плохой контакт датчика и помехи. Сначала наблюдают показание и выходную команду одновременно, затем проверяют исполнительную цепь. Если команда уже стабильна, а температура продолжает меняться, ищут инерцию объекта, неравномерную теплопередачу и внешнюю переменную нагрузку.
Что означает работа выхода без заметного нагрева?
Нужно разделить ошибку управления и неисправность силовой части. Проверяют, действительно ли выход регулятора меняет состояние, приходит ли питание на нагреватель или клапан, исправны ли контакты и совпадает ли направление действия. Затем оценивают теплопередачу и положение датчика. Если команда есть, а объект не реагирует, перенастройка ПИД не заменяет проверку исполнительного механизма и нагрузки.
Как защитить температурный контур от помех и перегрева?
Сигнальный кабель прокладывают отдельно от силовых линий, экран и заземление выполняют по согласованной схеме, а вход и выход проверяют по паспорту. Защиту от перегрева связывают с отдельным условием отключения нагрузки и проверяют вместе с исполнительным механизмом. Нельзя считать уставку достаточной: проверяют датчик, регулятор, силовую цепь и реакцию объекта при тестовом условии.
