Расходомеры ВЗЛЁТ представляют собой ультразвуковые приборы, предназначенные для точного измерения объёмного расхода жидкостей в трубопроводах различного назначения. Ультразвуковой расходомер — прибор, измеряющий объёмный расход жидкости путём сравнения времени прохождения ультразвукового сигнала по потоку и против потока. Прибор для непрерывного измерения объёмного расхода жидкостей, использующий эффект Доплера или метод времени прохождения ультразвуковых импульсов. Определить диаметр трубы и материал.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Что такое расходомеры ВЗЛЁТ
Расходомеры ВЗЛЁТ используют ультразвуковой принцип для определения объёмного расхода жидкости. Датчики принимают сигнал, проходящий по потоку и против потока, либо используют отражение от неоднородностей среды. Электронный блок сравнивает отклики и преобразует результат в расход, который можно передать в систему управления.
Перед выбором уточняют диаметр и материал трубы, состояние внутренней поверхности, свойства жидкости и доступ к месту установки. Внешние датчики позволяют работать с существующим трубопроводом, а встроенные требуют врезки. Исполнение выбирают по условиям монтажа и требуемому режиму измерения.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
В состав канала входят электронный блок, ультразвуковые датчики, контактный слой и кабельные соединения. Датчики формируют и принимают акустические сигналы, а блок учитывает разницу прохождения по потоку и против него. Для доплеровского варианта нужен отражающий компонент в жидкости, поэтому принцип сопоставляют со средой.
Монтаж начинают с подготовки поверхности трубы и определения положения датчиков. Контактный гель устраняет воздушный зазор, крепление удерживает акустическую пару, а настройки описывают диаметр и материал стенки. После подключения проверяют сигнал, сравнивают показание с контрольным режимом и защищают кабели от механического воздействия.
- Шаг 1Определить диаметр трубы и материал.
- Шаг 2Выбрать тип датчиков (внешние или встроенные).
- Шаг 3Подготовить поверхность трубы для установки.
- Шаг 4Нанести контактный гель и закрепить датчики.
- Шаг 5Настроить параметры прибора (диаметр, материал).
- Шаг 6Провести проверку работоспособности и калибровку.
- Шаг 7Зафиксировать кабели и защитить прибор.
3. Ключевые параметры
При подборе сопоставляют диаметр трубопровода, минимальный и максимальный расход, температуру и давление среды, толщину стенки и допустимую погрешность. Эти параметры определяют, сможет ли сигнал пройти через стенку и сохранится ли рабочая точность. Отдельно уточняют материал трубы и наличие покрытия или отложений.
Паспорт серии ВЗЛЁТ проверяют для конкретного исполнения и типа датчиков. Диапазон расхода не заменяет контроль акустического контакта, а подходящий диаметр не гарантирует результат при сильной вибрации или неоднородном потоке. До заказа фиксируют геометрию участка, свойства среды и место кабельной прокладки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Диаметр трубопровода | 1500 мм | мм | Паспорт серии ВЗЛЁТ; инженерная практика |
| Минимальный расход | 0.005 м³/ч | м³/ч | Паспорт серии ВЗЛЁТ; инженерная практика |
| Максимальный расход | 1500 м³/ч | м³/ч | Паспорт серии ВЗЛЁТ; инженерная практика |
| Температура среды | 150 °C | °C | Паспорт серии ВЗЛЁТ; инженерная практика |
| Давление в трубе | 2.5 МПа | МПа | Паспорт серии ВЗЛЁТ; инженерная практика |
| Глубина стенки трубы | 20 мм | мм | Паспорт серии ВЗЛЁТ; инженерная практика |
| Погрешность измерения | 1 % | % | Паспорт серии ВЗЛЁТ; инженерная практика |
4. Схема работы

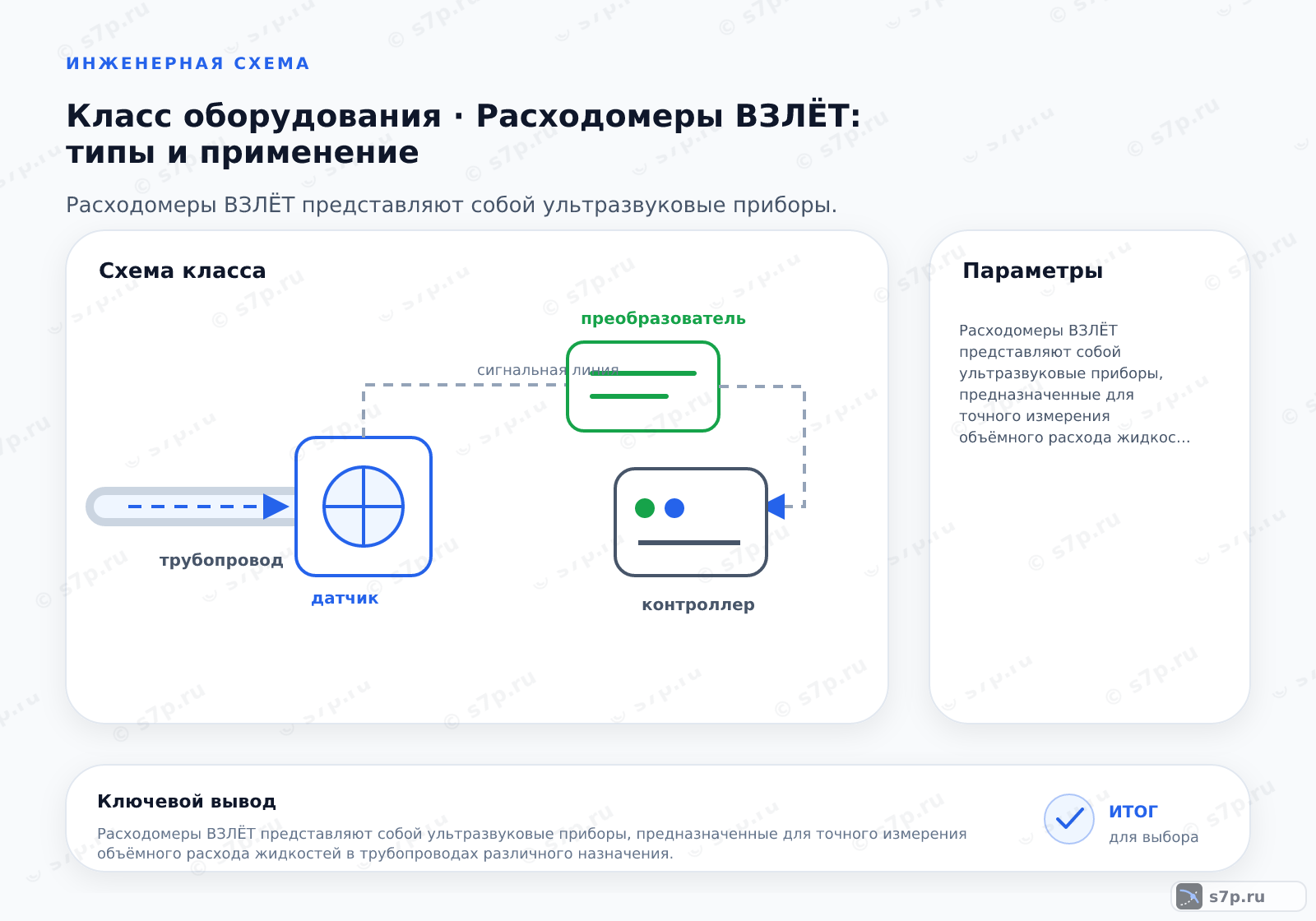

В рабочей схеме датчики устанавливают на трубе или внутри неё, после чего прибор сравнивает ультразвуковые отклики. Электронный блок рассчитывает расход и выдаёт его на индикацию или в АСУ ТП. Качество измерения зависит от симметрии установки, контакта датчиков, профиля скорости и настроек материала стенки.
При проверке схемы осматривают поверхность трубы, положение датчиков, кабели и заданные параметры. Затем сравнивают показание с известным режимом и наблюдают его при изменении потока. Нестабильность ищут в пузырьках, отложениях, вибрации и слабом контакте до изменения калибровочных настроек.
5. Виды и разновидности
Внешние датчики крепят на поверхности трубы без разрыва процесса, встроенные устанавливают через врезку, переносные используют для поверки и разовых замеров, а постоянно действующие системы подключают к АСУ ТП. Различие состоит не только в удобстве монтажа, но и в требованиях к доступу, точности и обслуживанию.
Для действующего трубопровода сначала рассматривают внешнее исполнение, если материал и стенка допускают акустическое прохождение. Встроенный вариант применяют при подходящей конструкции участка и необходимости устойчивого измерительного канала. Переносной прибор сравнивают с постоянным по задаче, повторяемости и защите от внешних воздействий.
| Значение | Источник |
|---|---|
| Внешние датчики: крепление на внешнюю поверхность трубы без остановки процесса. | Паспорт серии ВЗЛЁТ; инженерная практика |
| Встроенные датчики: врезка в трубопровод, высокая точность для малых диаметров. | Паспорт серии ВЗЛЁТ; инженерная практика |
| Переносные расходомеры: для поверки и разовых замеров на объектах. | Паспорт серии ВЗЛЁТ; инженерная практика |
| Постоянно действующие системы: интеграция в АСУ ТП с выходом 4-20 мА. | Паспорт серии ВЗЛЁТ; инженерная практика |
6. На что влияет и зачем нужно
Ультразвуковой принцип позволяет измерять расход без подвижного элемента в потоке, поэтому в канале меньше деталей, подверженных механическому износу. Внешняя установка может сохранить действующий трубопровод, если геометрия и материал стенки подходят для прохождения сигнала. Постоянное исполнение удобно для передачи данных в систему управления.
Практический результат определяется не только принципом, но и качеством монтажа. Поверхность, контактный слой, положение датчиков и профиль потока влияют на устойчивость показаний. При оценке применения сопоставляют режим жидкости, доступность обслуживания и возможность контрольного сравнения после установки.
7. Частые ошибки и на что смотреть
Неравномерный профиль скорости, завихрения и вибрация трубы искажают акустический сигнал. Перед установкой выбирают участок с устойчивым потоком, готовят поверхность и наносят контактный гель без воздушных включений. Датчики фиксируют так, чтобы они не смещались при работе трубопровода.
Отложения на стенке, слабый контакт или неверно заданный материал трубы приводят к нестабильному показанию. При диагностике проверяют крепление, поверхность, кабели и параметры прибора, затем повторяют контрольное измерение. Калибровку не используют для маскировки плохого акустического контакта или механической вибрации.
Частые вопросы
Когда выбрать внешние датчики ВЗЛЁТ, а когда встроенные?
Внешние датчики крепят на существующей трубе и рассматривают, если материал стенки и акустический контакт позволяют получить устойчивый сигнал. Встроенные требуют врезки, зато могут быть удобнее для постоянного измерительного участка и подходящей геометрии. Выбор зависит от диаметра, материала, доступа, состояния процесса и возможности остановить или изменить трубопровод.
Какие данные нужны для подбора расходомера ВЗЛЁТ?
Фиксируют диаметр и материал трубы, толщину стенки, минимальный и максимальный расход, температуру и давление среды. Дополнительно описывают отложения, вибрацию, наличие пузырьков и доступное место для крепления датчиков. Эти сведения позволяют выбрать исполнение и проверить, сможет ли ультразвуковой сигнал пройти через стенку с требуемой устойчивостью.
Как подготовить трубу перед установкой внешних датчиков?
Очищают участок от грязи, ржавчины, старого покрытия и отложений, чтобы датчики прилегали к поверхности. Проверяют, что выбранное место не испытывает сильной вибрации и имеет подходящий профиль потока. Наносят контактный гель без воздушных промежутков, фиксируют датчики и прокладывают кабели с защитой от механического воздействия.
Почему ультразвуковой сигнал расходомера становится слабым?
Причиной бывают плохая подготовка поверхности, отсутствие контакта, неверно заданный материал трубы, смещение датчиков, отложения или пузырьки в потоке. Также проверяют вибрацию и состояние кабеля. Сначала восстанавливают механический и акустический контакт, затем сверяют настройки и повторяют контрольное измерение. Калибровка не исправляет физический разрыв сигнала.
Чем постоянный расходомер отличается от переносного?
Постоянное исполнение устанавливают в измерительном канале и подключают к АСУ ТП, поэтому важны защита кабелей, стабильность монтажа и длительная передача данных. Переносной вариант используют для поверки и разовых замеров, уделяя больше внимания повторяемости установки на каждом объекте. Сравнивают задачу, доступность участка и требуемую историю измерений.
Как проверить расходомер ВЗЛЁТ после установки?
Сверяют заданный диаметр и материал трубы, положение датчиков, контактный слой и крепление. Затем проверяют кабели, настройки прибора и сигнал при известном режиме потока. Сравнивают показание с контрольным измерением и наблюдают его при изменении расхода. Если есть расхождение, сначала осматривают участок и акустику, затем корректируют параметры.
