Подбор расходомера по условному диаметру и диапазону требует согласования номинального диаметра трубопровода с требуемым диапазоном измеряемых расходов, обеспечивая скорость потока в пределах 0,5–4 м/с для сохранения точности и минимизации потерь давления. Расходомер — это прибор для измерения объемного или массового расхода жидкости, газа или пара. Подбор по условному диаметру и диапазону означает выбор номинального размера присоединения и диапазона измеряемых расходов, обеспечивающих точность.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Что такое расходомер
Расходомер измеряет объёмный или массовый расход среды, а условный диаметр связывает прибор с трубопроводом. Подбор начинают с рабочих расходов, свойств среды и требуемого диапазона, затем сопоставляют их с размером присоединения. Один и тот же диаметр может дать разные результаты при изменении скорости, вязкости или электропроводности жидкости.
До выбора проверяют, где будет установлен прибор и какие прямые участки доступны. Учитывают направление потока, возможность обслуживания, перепад давления и совместимость материалов. Диапазон должен покрывать реальный рабочий режим, иначе показание будет нестабильным при малой нагрузке или приведёт к лишним потерям при большой.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Работа расходомера зависит от измерительного принципа: прибор может оценивать электромагнитное воздействие потока, время прохождения ультразвука, перепад давления или вращение чувствительного элемента. Электроника преобразует первичный сигнал в расход и передаёт его на индикацию или в систему управления.
Монтаж начинают с проверки направления потока, состояния трубы и требований к прямым участкам. После подключения сверяют настройки среды, диапазон и единицы отображения. Контрольный режим помогает понять, связана ли ошибка с первичным преобразователем, монтажом, кабелем или программной настройкой.
- Шаг 1Определите максимальный и минимальный объемный расход среды в рабочих условиях.
- Шаг 2Рассчитайте скорость потока для различных диаметров трубопровода.
- Шаг 3Выберите условный диаметр DN, обеспечивающий скорость 0,5–4 м/с.
- Шаг 4Проверьте перепад давления через выбранный расходомер при максимальном расходе.
- Шаг 5Убедитесь, что рабочий расход находится в середине диапазона измерений прибора.
- Шаг 6Проверьте требования к прямолинейным участкам трубопровода.
- Шаг 7Сверьтесь с паспортом прибора на совместимость с химической средой и температурой.
3. Ключевые параметры
При выборе сопоставляют скорость потока, диапазон расхода, допустимый перепад давления, температуру, прямой участок и минимальную электропроводность. Эти параметры относятся к разным ограничениям: скорость определяет рабочую точку, перепад влияет на гидравлику, а свойства среды — на совместимость измерительного принципа.
Паспорт проверяют для конкретной модификации и материала проточной части. Номинальный диаметр без проверки диапазона не гарантирует корректного измерения. Также уточняют тип выхода, требования к заземлению и возможность снять прибор для обслуживания, не нарушив соседние соединения.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Оптимальная скорость потока | 2 м/с | м/с | инженерная практика; сверить по паспорту |
| Минимальная скорость потока | 0 м/с | м/с | инженерная практика; сверить по паспорту |
| Максимальная скорость потока | 4 м/с | м/с | инженерная практика; сверить по паспорту |
| Допустимый перепад давления | 50 кПа | кПа | инженерная практика; сверить по паспорту |
| Температура | 100 1 | 1 | инженерная практика; сверить по паспорту |
| Требуемая длина прямолинейного участка | 10 DN | DN | инженерная практика; сверить по паспорту |
| Минимальная электропроводность | 5 мкСм/см | мкСм/см | инженерная практика; сверить по паспорту |

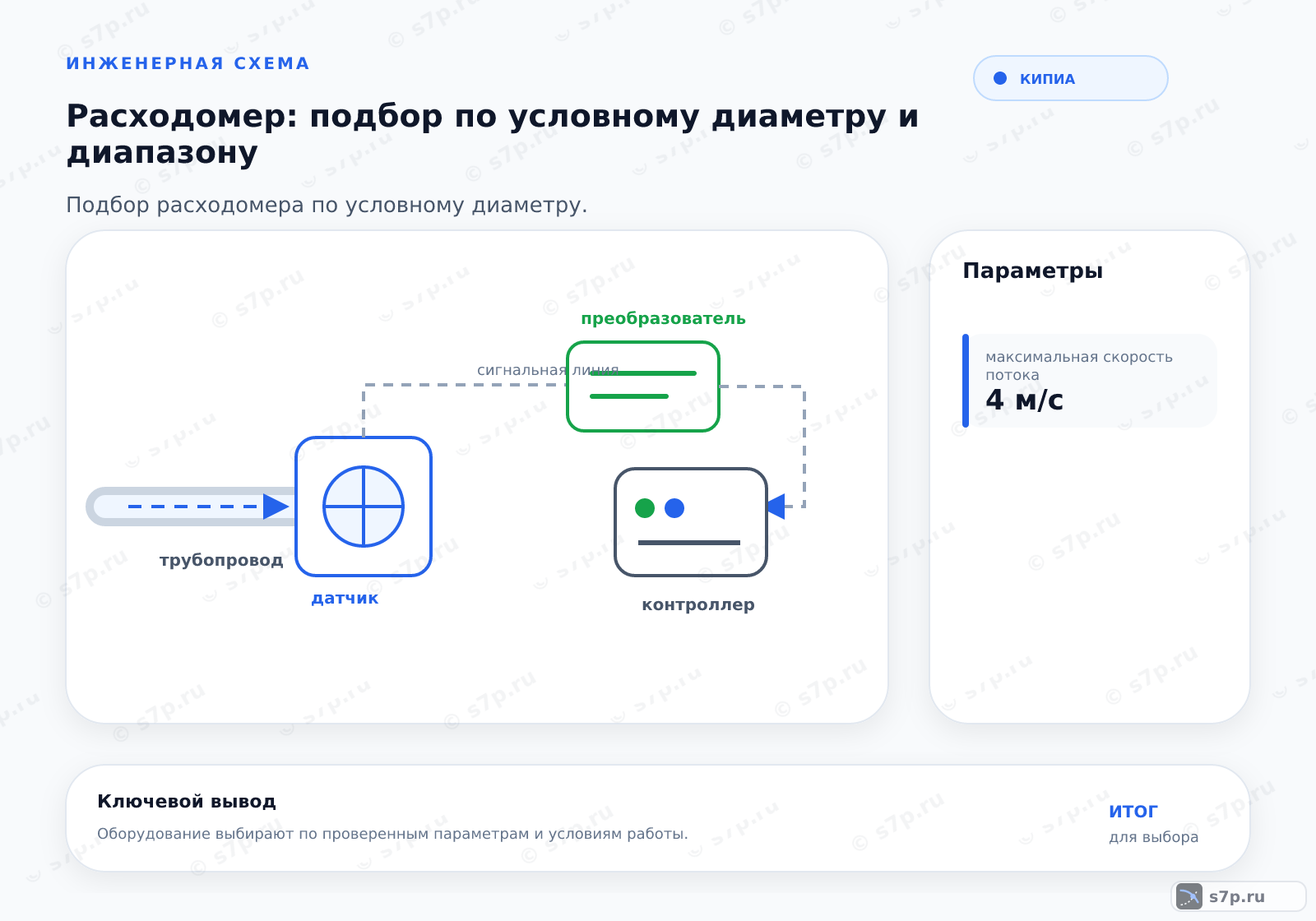

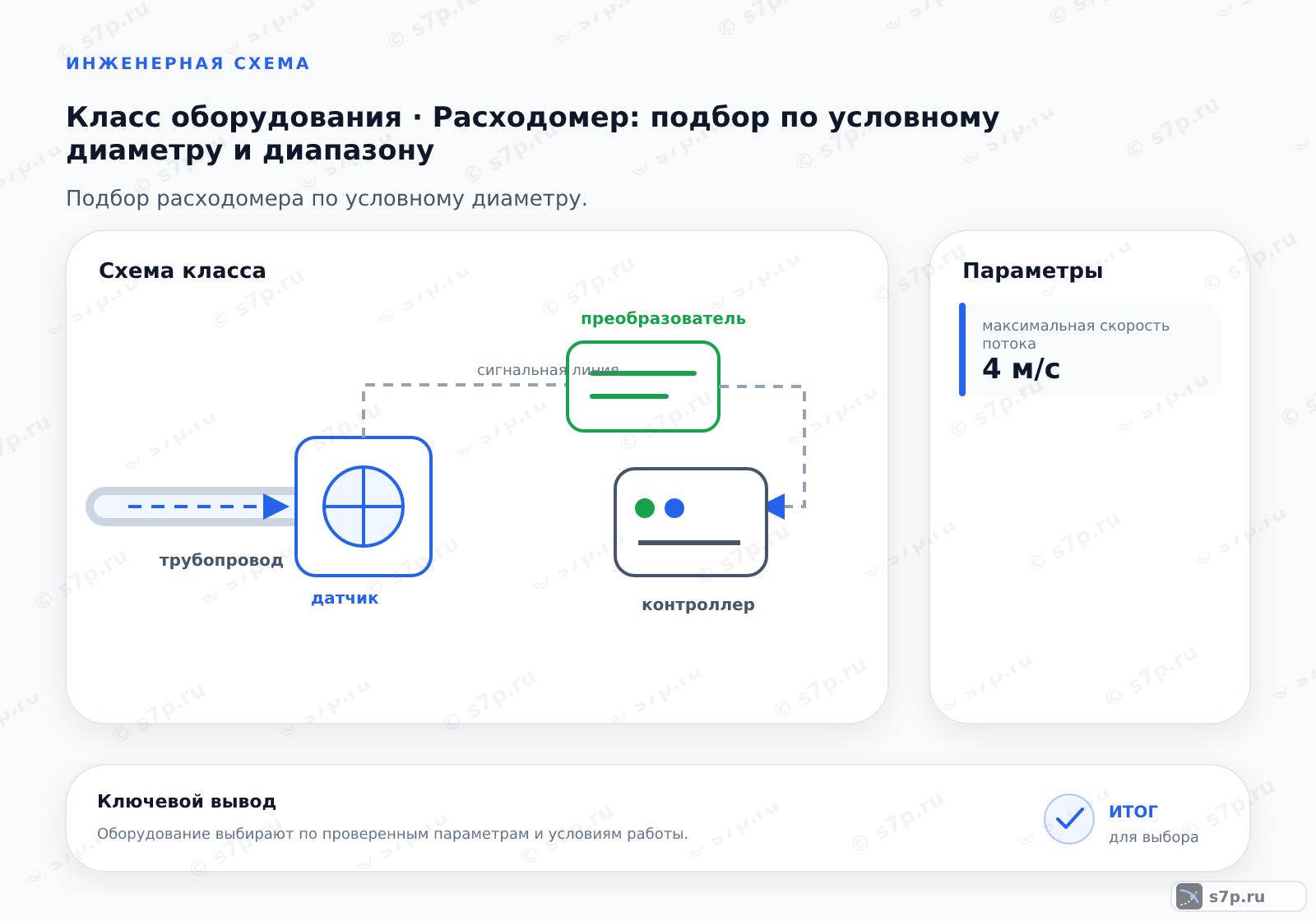

4. Схема работы
В измерительной схеме поток проходит через первичный преобразователь, который формирует сигнал, зависящий от расхода. Электронный блок обрабатывает его и передаёт результат на дисплей, контроллер или архив. Достоверность зависит от положения прибора, профиля потока, настроек среды и качества электрического подключения.
При проверке схемы находят вход и выход потока, прямые участки, точки питания и сигнальные линии. Затем сравнивают показание с известным режимом и проверяют отсутствие воздуха, отложений или вихрей. Если сигнал есть, но расход отображается неверно, анализируют настройку диапазона и параметры трубопровода.
5. Виды и разновидности
Электромагнитный расходомер подходит для электропроводной жидкости и не имеет движущихся частей. Ультразвуковой вариант может быть бесконтактным или накладным и предъявляет свои требования к акустическому контакту. Расходомер перепада давления прост по принципу, но создаёт потери, а турбинный чувствителен к загрязнениям и состоянию вращающегося элемента.
Сравнение начинают с проводимости и чистоты среды, доступного места монтажа и допустимой потери давления. Для обслуживания без разрыва трубопровода рассматривают накладное исполнение, для стабильного профиля и чистой среды — турбинный принцип. Итог сверяют с паспортом, материалами и проектной схемой.
| Значение | Источник |
|---|---|
| Электромагнитный расходомер: высокая точность, нет движущихся частей, требует электропроводной жидкости. | инженерная практика; сверить по паспорту |
| Ультразвуковой расходомер: бесконтактный или клип-on, подходит для чистых жидкостей, широкий диапазон. | инженерная практика; сверить по паспорту |
| Расходомер перепада давления: простота, надежность, но большие потери давления и узкий диапазон. | инженерная практика; сверить по паспорту |
| Турбинный расходомер: высокая точность на стабильных потоках, чувствителен к загрязнениям. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Условный диаметр влияет на скорость в проточной части, гидравлическое сопротивление и положение рабочей точки внутри диапазона прибора. При переменной нагрузке смотрят на весь рабочий профиль, а не на одно максимальное значение. Прямые участки помогают сохранить воспроизводимое движение среды перед преобразователем.
Состояние материала и поверхности трубы влияет на долговечность и стабильность сигнала. При интеграции в систему управления проверяют направление выхода, единицы и реакцию на изменение режима. Если показание не соответствует фактическому расходу, сравнивают монтаж, настройки и свойства среды до замены прибора.
7. Частые ошибки и на что смотреть
Ошибка выбора возникает, когда прибор подбирают по диаметру трубы без проверки диапазона, скорости и свойств среды. Коррозия, отложения и несовместимый материал меняют состояние проточной части. До монтажа сверяют химическую совместимость, рабочее давление, температуру и требования к прямым участкам с паспортом.
После установки проверяют направление потока, заполнение трубы и отсутствие воздуха. Затем наблюдают показание при изменении режима и сравнивают его с контрольным измерением. Не компенсируют постоянное расхождение программной настройкой, пока не исключены неверный диаметр, загрязнение, неправильное заземление и ошибка подключения.
Частые вопросы
Что учитывать при выборе расходомера: диаметр или диапазон?
Учитывают оба параметра и начинают с рабочего расхода. Диаметр определяет скорость и сопротивление потоку, а диапазон показывает, насколько уверенно прибор будет измерять реальный режим. Затем проверяют температуру, давление, свойства среды, прямые участки и материалы. Подбор только по присоединению может привести к нестабильному сигналу или лишним потерям давления.
Почему скорость потока влияет на выбор прибора?
Скорость определяет положение рабочей точки и связана с качеством первичного сигнала, потерями давления и устойчивостью измерения. Слишком малый режим может оказаться около нижней границы диапазона, а чрезмерный — перегрузить проточную часть. Поэтому рассчитывают скорость для доступных диаметров и сравнивают результат с паспортом расходомера.
Как сравнить электромагнитный, ультразвуковой и турбинный расходомеры?
Электромагнитный требует электропроводной жидкости и не имеет движущихся частей. Ультразвуковой может быть бесконтактным и зависит от акустического контакта и свойств среды. Турбинный даёт результат через вращение элемента и чувствителен к загрязнению. При выборе сравнивают среду, доступный монтаж, потери давления, обслуживание и требования паспорта.
Что проверять, если расходомер показывает нестабильный расход?
Проверяют заполнение трубы, направление потока, прямые участки, воздух, отложения и качество электрического подключения. Затем сверяют настройки диапазона, единицы и свойства среды. Если сигнал сохраняется, сравнивают его с контрольным измерением и проверяют заземление или контакт преобразователя. Программную коррекцию выполняют только после исключения ошибки монтажа.
Как определить требования к прямым участкам?
Их определяют по паспорту выбранного прибора и расположению местных сопротивлений на трубопроводе. До установки находят колена, арматуру, переходы и насосные узлы, затем проверяют доступную длину перед преобразователем и после него. Если требование не выполняется, оценивают другой участок или исполнение, а не компенсируют искажение настройкой.
Как проверить совместимость расходомера со средой?
Сопоставляют химические свойства среды с материалами проточной части, уплотнений и соединений. Также проверяют температуру, давление, электропроводность и наличие загрязнений. Паспорт используют для конкретного исполнения, потому что одинаковый принцип измерения может иметь разные материалы. При сомнении фиксируют состав и режим среды до окончательного выбора прибора.
