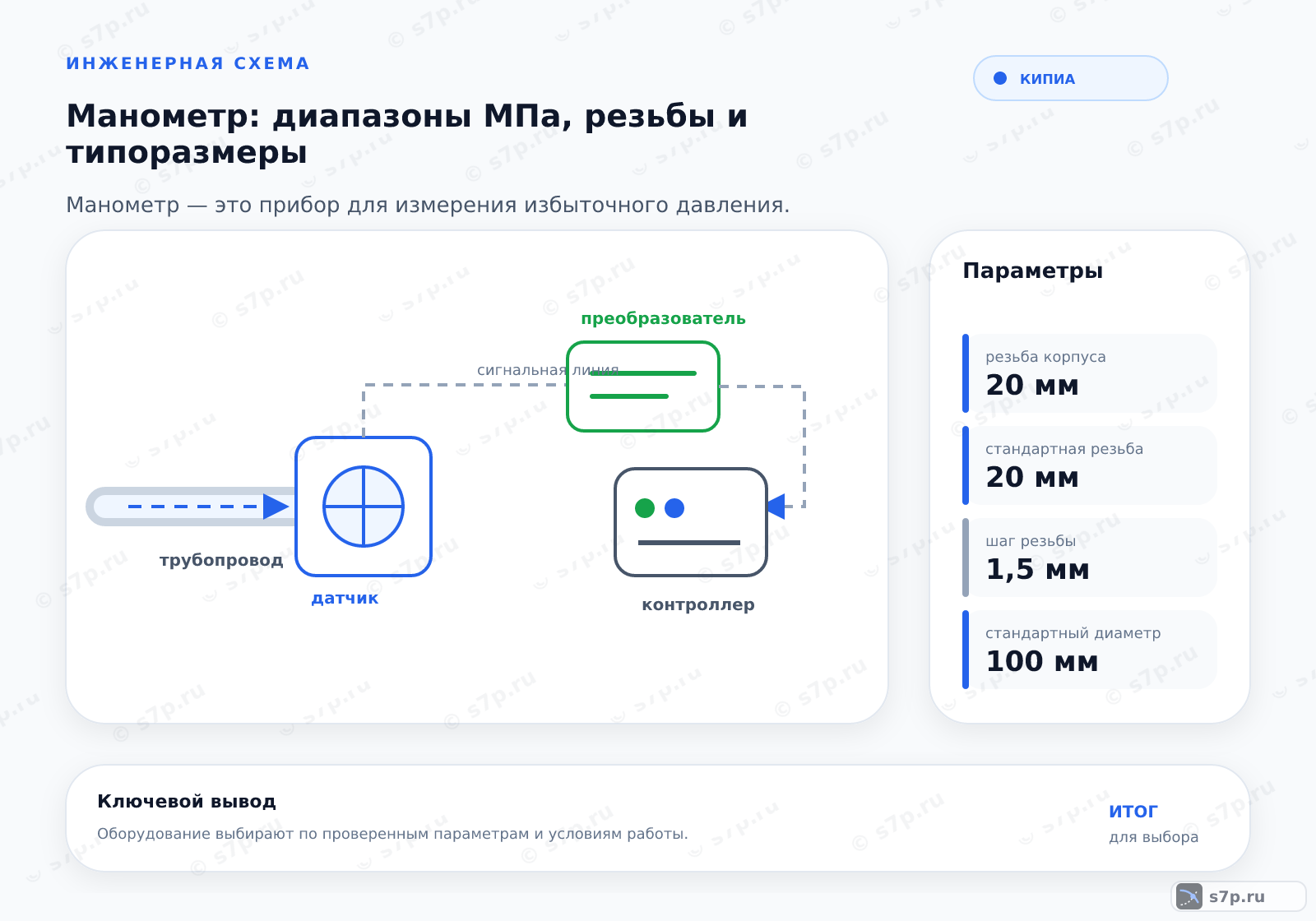

Манометр — это прибор для измерения избыточного давления, выбор которого определяется требуемым диапазоном шкалы, типом присоединительной резьбы и диаметром циферблата, обеспечивающим удобство считывания показаний в условиях эксплуатации. Манометр — это прибор для измерения избыточного давления жидкостей, газов и паров, работающий на основе упругого элемента (чаще всего трубки Бурдона), который преобразует давление в механическое перемещение, передаваемое на стрелочный механизм.
данные обновлены 2026-10-21 ·
1. Что такое манометр
Манометр преобразует избыточное давление жидкости, газа или пара в перемещение стрелки. В трубке Бурдона упругая деформация передаётся механизму, а циферблат позволяет сопоставить показание с диапазоном давления. Для выбора в этой теме связаны шкала, присоединительная резьба, шаг резьбы, диаметр корпуса и класс точности.
Обозначение диапазона в МПа удобно только при согласованных единицах. Перед монтажом проверяют, что значение на шкале, резьба штуцера и условия среды соответствуют конкретной схеме. Температура и доступ к прибору также влияют на выбор исполнения и порядок обслуживания.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
При установке сначала сопоставляют присоединительную резьбу прибора с резьбой штуцера или тройника. Уплотнение наносят на резьбовую часть так, чтобы материал не попал в измерительный проход. Манометр затягивают без перетяжки, затем подают давление и проверяют соединение на герметичность.
Диапазон шкалы выбирают по рабочему давлению системы, а диаметр корпуса — по месту и условиям считывания. Если линия вибрирует или испытывает гидроудары, проверяют необходимость демпфирования по паспорту. После монтажа показание оценивают вместе с состоянием стрелки и соединения.
- Шаг 1Выбор диапазона шкалы: определить рабочее давление системы и выбрать манометр, у которого верхний предел шкалы примерно в 1.5–2 раза превышает рабочее давление.
- Шаг 2Проверка резьбы: убедиться, что присоединительная резьба прибора (обычно М20×1.5) совпадает с резьбой штуцера или тройника в системе.
- Шаг 3Установка уплотнения: нанести уплотнительный материал (ФУМ-ленту, лен с краской) на резьбу прибора, избегая попадания в отверстие.
- Шаг 4Монтаж: вкрутить манометр вручную, затем затянуть ключом, обеспечив герметичность без перетяжки, которая может деформировать корпус.
- Шаг 5Проверка герметичности: подать давление в систему и проверить место соединения на отсутствие утечек.
3. Ключевые параметры

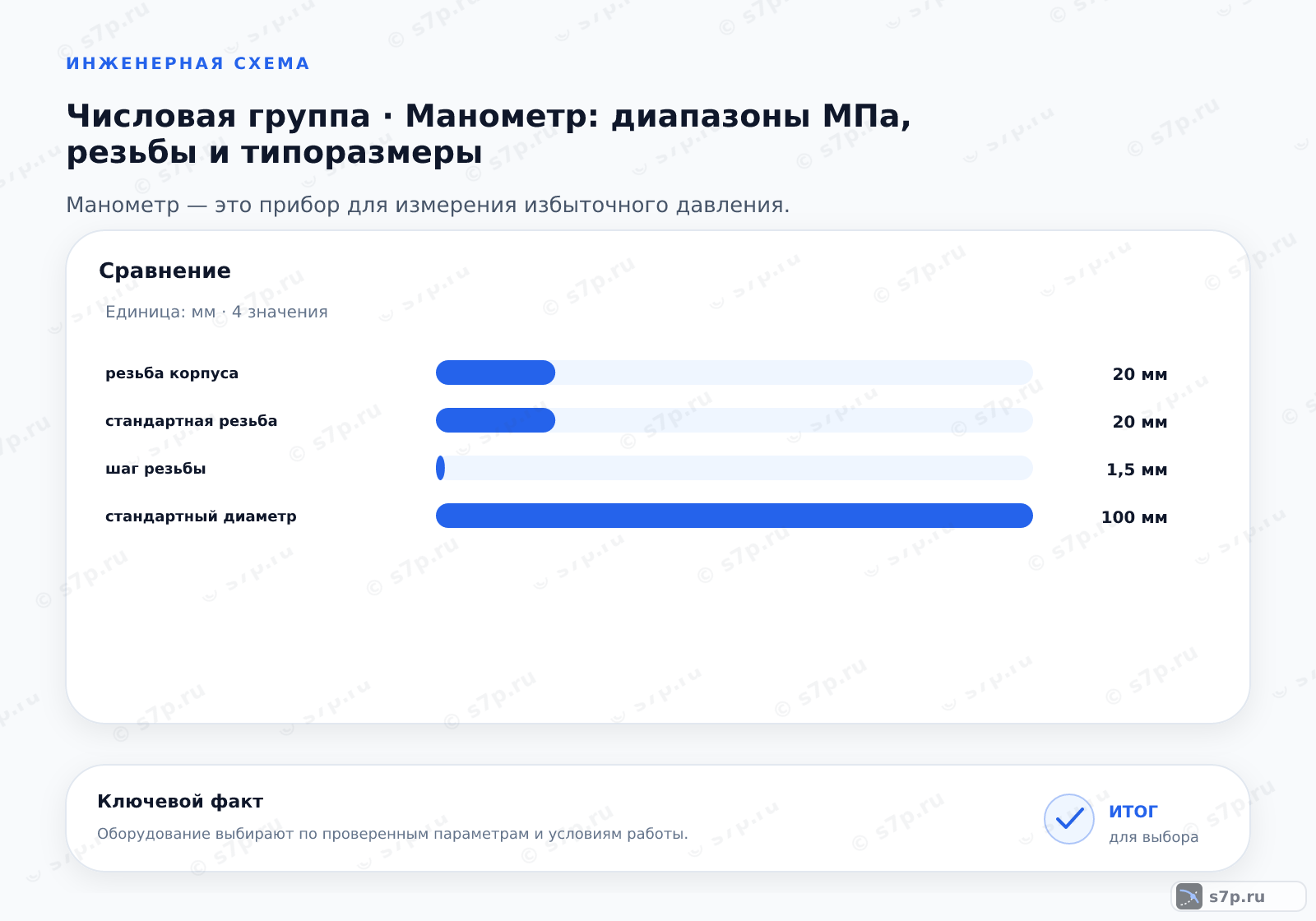

Таблица содержит размер резьбы корпуса, её шаг, стандартный диаметр, класс точности, межповерочный интервал и рабочую температуру. Эти поля относятся к разным частям задачи: резьба отвечает за совместимость соединения, диаметр — за считывание, а точность и поверка — за подтверждение измерений.
Температуру среды сопоставляют с исполнением прибора и способом защиты измерительного элемента. Перед заказом сверяют обозначение резьбы, фактический штуцер и единицы шкалы. Если параметры не совпадают, переходник или перенастройка не должны скрывать отсутствие подходящего исполнения.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Резьба корпуса | 20 мм | мм | ГОСТ 13536-87 |
| Шаг резьбы | 1.5 мм | мм | ГОСТ 13536-87 |
| Стандартный диаметр | 100 мм | мм | ГОСТ 2405-2017 |
| Класс точности | 1.5 класс | класс | ГОСТ 2405-2017 |
| Межповерочный интервал | 1 год | год | Постановление Правительства РФ № 1425 |
| Рабочая температура | 60 °C | °C | инженерная практика |
4. Схема работы

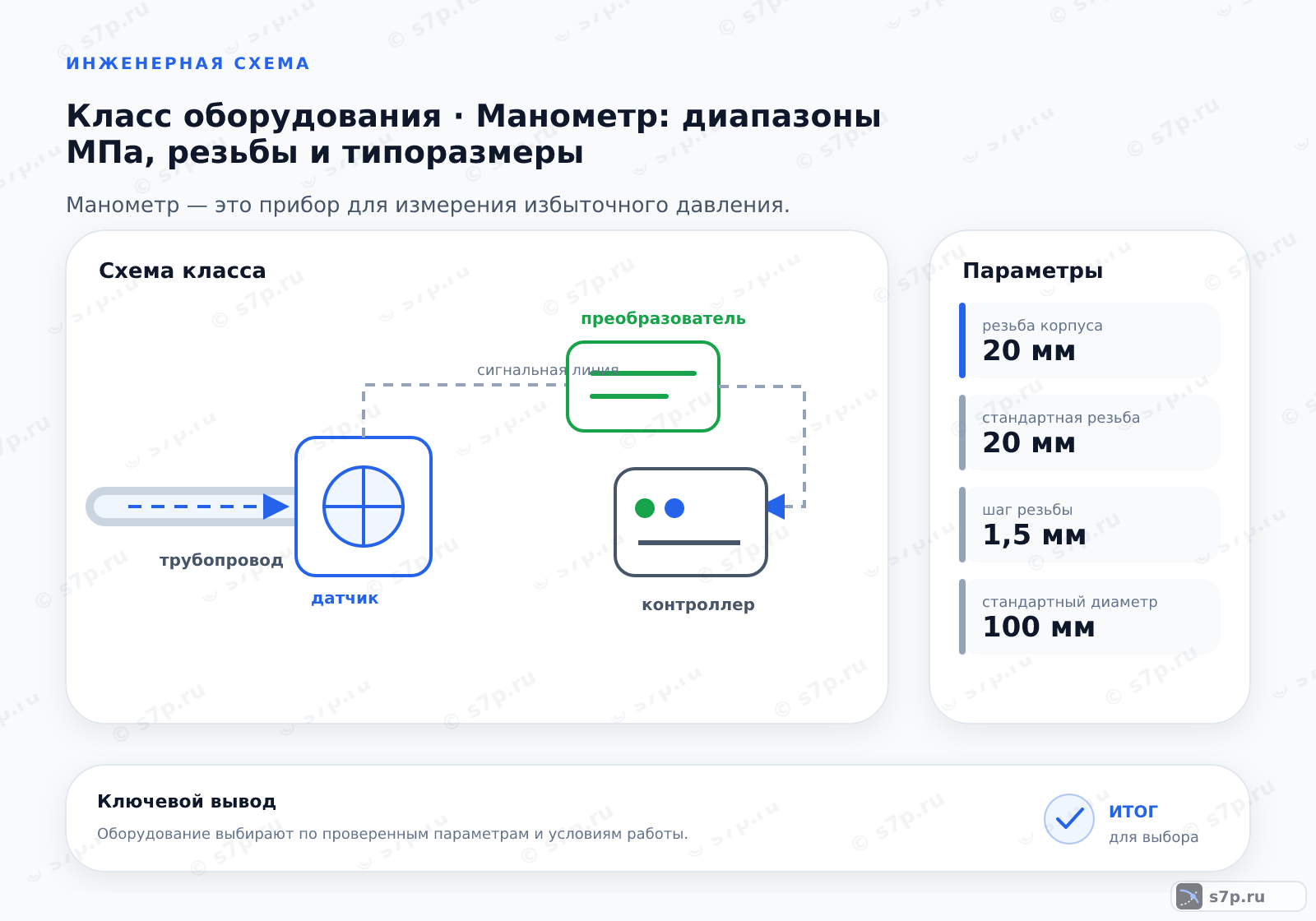

В рабочей схеме давление поступает через резьбовое соединение к упругому элементу, затем механическое перемещение передаётся стрелке. Уплотнение защищает место соединения от утечки, но не должно перекрывать измерительный канал. После подачи давления проверяют герметичность и соответствие показания ожидаемому режиму.
Последовательность проверки удобнее разделять на соединение, шкалу и механизм. Если стрелка заедает, стекло повреждено или значение не меняется при изменении давления, эксплуатацию прекращают и осматривают прибор. Ремонт или поверку выбирают по причине, а не по одному признаку показания.
5. Виды и разновидности
Трубчатый манометр используют как простое стрелочное средство с трубкой Бурдона. Эластомерное исполнение с мембраной подходит для вязких и агрессивных жидкостей, когда требуется отделить механизм от среды. Электронный тип передаёт сигнал в систему автоматизации и имеет цифровой дисплей. Взрывозащищённый корпус выбирают для соответствующей зоны.
Сравнение типов начинают со свойств среды, требований к передаче данных и условий безопасности. Для локального чтения оценивают шкалу и диаметр, для автоматизации — электронный выход и питание, для агрессивной среды — мембрану и уплотнения. Применимость взрывозащищённого исполнения подтверждают документами конкретного прибора.
| Значение | Источник |
|---|---|
| Трубчатый: самый распространенный тип, использует трубку Бурдона, прост и надежен. | инженерная практика |
| Эластомерный: использует мембрану, подходит для вязких сред и агрессивных жидкостей. | инженерная практика |
| Электронный: выдает сигнал в систему автоматизации, имеет цифровой дисплей. | инженерная практика |
| Взрывозащищенный: корпус усилен для работы во взрывоопасных зонах. | инженерная практика |
6. На что влияет и зачем нужно
Диапазон шкалы подбирают так, чтобы рабочее давление читалось в удобной зоне и не приближалось к пределу прибора. Демпфер снижает воздействие гидроударов на механизм, если такое исполнение предусмотрено паспортом. Заполнение корпуса жидкостью сглаживает вибрацию насоса и делает движение стрелки более наблюдаемым.
Выбор шкалы и резьбы определяет, можно ли сопоставить показание с режимом системы и установить прибор без дополнительного риска для соединения. При эксплуатации следят за температурой, состоянием корпуса, движением стрелки и герметичностью резьбовой части.
Диаметр корпуса связан с условиями считывания и доступом к прибору, а класс точности — с задачей измерения и поверкой. Если среда, температура или давление изменились, параметры исполнения проверяют заново по паспорту.
7. Частые ошибки и на что смотреть
При повреждённом стекле, заклинившей стрелке или нарушенной герметичности прибор выводят из измерительного контура до проверки. Такие признаки не исправляют сменой единиц или диапазона шкалы. Сначала осматривают корпус, присоединение, упругий элемент и условия, в которых возникло отклонение.
Ошибки монтажа часто связаны с несовпадением резьбы, перетяжкой или попаданием уплотнения в измерительный проход. После устранения причины проверяют показание на рабочем давлении и сопоставляют его с документом о поверке. Если реакция механизма не восстановилась, прибор направляют на ремонт или замену.
Частые вопросы
Как связать единицы шкалы с давлением в системе?
Сначала определяют, в каких единицах задано рабочее давление, затем проверяют обозначение на шкале и в документации прибора. Единицы нельзя смешивать при сравнении показания с режимом линии. Дополнительно сверяют класс точности, предел шкалы и температуру среды. Если шкала или паспорт не соответствуют схеме, прибор не настраивают условным пересчётом, а подбирают подходящее исполнение.
К чему приводит несовпадение присоединительной резьбы?
Несовпадение резьбы мешает обеспечить правильное уплотнение и может повредить штуцер или корпус. Перед монтажом сверяют размер и шаг резьбы прибора с фактическим соединением, а также проверяют, не перекрывает ли уплотнительный материал измерительный проход. Переходное решение допустимо только при подтверждённой совместимости и сохранении герметичности.
Когда выбрать мембранный, электронный или взрывозащищённый тип?
Мембранный вариант рассматривают для вязких или агрессивных жидкостей, электронный — когда показание нужно передать в систему автоматизации. Взрывозащищённый корпус выбирают для соответствующей опасной зоны и подтверждают документами конкретного исполнения. Для обычного локального контроля сравнивают трубчатую конструкцию с условиями среды, температурой, вибрацией и требованиями к считыванию.
Что делать, если стрелка манометра заклинила?
При заклинившей стрелке прибор не используют для контроля давления. Сначала исключают внешнее воздействие: повреждение стекла, перекос корпуса, перетяжку соединения или гидроудар в линии. Затем проверяют давление контрольным средством и снимают манометр по безопасной процедуре. После осмотра выбирают ремонт, поверку или замену; попытка вручную сдвинуть стрелку нарушает характеристику.
Как температура влияет на выбор исполнения?
Температура среды воздействует на упругий элемент, уплотнения и корпус, поэтому её сопоставляют с паспортным пределом прибора. Для горячей линии проверяют необходимость отделения или охлаждения среды перед измерительным механизмом. Материалы и способ монтажа выбирают вместе с резьбой и диапазоном шкалы. Показание после прогрева оценивают в реальном режиме, а не только на холодной установке.
Что проверить после резьбового монтажа?
Проверяют отсутствие утечки, правильность положения корпуса, свободное движение стрелки и соответствие показания рабочему давлению. Осматривают уплотнение и убеждаются, что оно не попало в измерительный проход. Если значение не меняется или прибор реагирует рывками, проверяют запорную арматуру, вибрацию и соединение. После устранения причины результат сопоставляют с документами о поверке.
