Манометр — обязательный прибор контроля давления, который необходимо выбирать по классу точности и диапазону шкалы, устанавливать с соблюдением температурных режимов и регулярно проходить государственную поверку для обеспечения безопасности системы отопления. Манометр — это прибор для измерения избыточного давления жидкости или газа в замкнутой системе, показывающий разницу между давлением в системе и атмосферным давлением. Трубчатая пружинная: наиболее распространенный тип, использует деформацию трубки Бурдона.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
Выберите манометр с диапазоном шкалы, превышающим рабочее давление системы минимум в 1,5 раза, и классом точности не ниже 1,5.
- 2Шаг 2
Обеспечьте перекрытие системы и слейте теплоноситель из участка установки для безопасного демонтажа старого прибора.
- 3Шаг 3
При температуре среды выше 60 °C установите П-образную сифонную трубку из стальной или медной трубы диаметром 6 мм.
- 4Шаг 4
Нарезите резьбу на штуцере или используйте готовый штуцер, обеспечив герметичность с помощью льна с уплотнительной пастой.
- 5Шаг 5
Закрутите манометр ключом, избегая перекручивания корпуса, и проверьте герметичность после заполнения системы водой.
- 6Шаг 6
Проведите поверку прибора в аккредитованной лаборатории и нанесите пломбу с указанием даты следующей проверки.
1. Что такое манометр
Манометр измеряет избыточное давление жидкости или газа относительно атмосферного давления. В трубчатом пружинном исполнении давление деформирует трубку Бурдона, а механизм передаёт это перемещение стрелке. Для отопительной системы подбор связан с рабочим давлением, пределом шкалы, классом точности, температурой среды и способом подключения.
До покупки описывают место установки, возможность перекрытия участка, состояние теплоносителя и необходимость поверки. Один только размер корпуса не показывает, подходит ли прибор для котла или трубопровода. В паспорте сверяют диапазон, присоединение, материалы и условия эксплуатации.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Монтаж начинают с изоляции участка и слива теплоносителя, если требуется снять старый прибор. Манометр устанавливают через подходящий штуцер и уплотняют резьбовое соединение без нагрузки на корпус. При горячей среде применяют сифонную трубку, а после заполнения системы проверяют герметичность и устойчивость показаний.
Поверка относится к подтверждению измерительной характеристики, а не к самой герметичности монтажа. Поэтому после установки проверяют и соединение, и реакцию стрелки, а затем сверяют документы прибора с требованиями схемы. Если корпус закручен с перекосом или чрезмерным усилием, ошибка может появиться ещё до первого рабочего цикла.
3. Ключевые параметры
Для системы отопления в таблице указаны рабочее давление, предел шкалы, класс точности, температура среды, диаметр сифона и периодичность поверки. Рабочий режим сопоставляют с пределом шкалы, а температурный режим — с необходимостью сифона. Присоединение и уплотнение проверяют по паспорту и фактическому штуцеру.
Класс точности не заменяет правильный диапазон: перегруженная шкала ухудшает оценку давления, а слишком широкий диапазон скрывает малые изменения. Периодичность поверки фиксируют в эксплуатационной документации. При замене прибора сохраняют связь между показанием, местом установки и состоянием системы.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 2 бар | бар | СП 41-101-97; паспорт котла |
| Предел шкалы | 4 бар | бар | инженерная практика; ГОСТ 2405-2015 |
| Класс точности | 1.5 класс | класс | ГОСТ 2405-2015 |
| Температура среды | 60 °C | °C | ГОСТ 2405-2015; инженерная практика |
| Диаметр сифона | 6 мм | мм | ГОСТ 2405-2015; инженерная практика |
| Периодичность поверки | 2 года | года | ФЗ-102; ГОСТ 8.164-2015 |
4. Схема работы

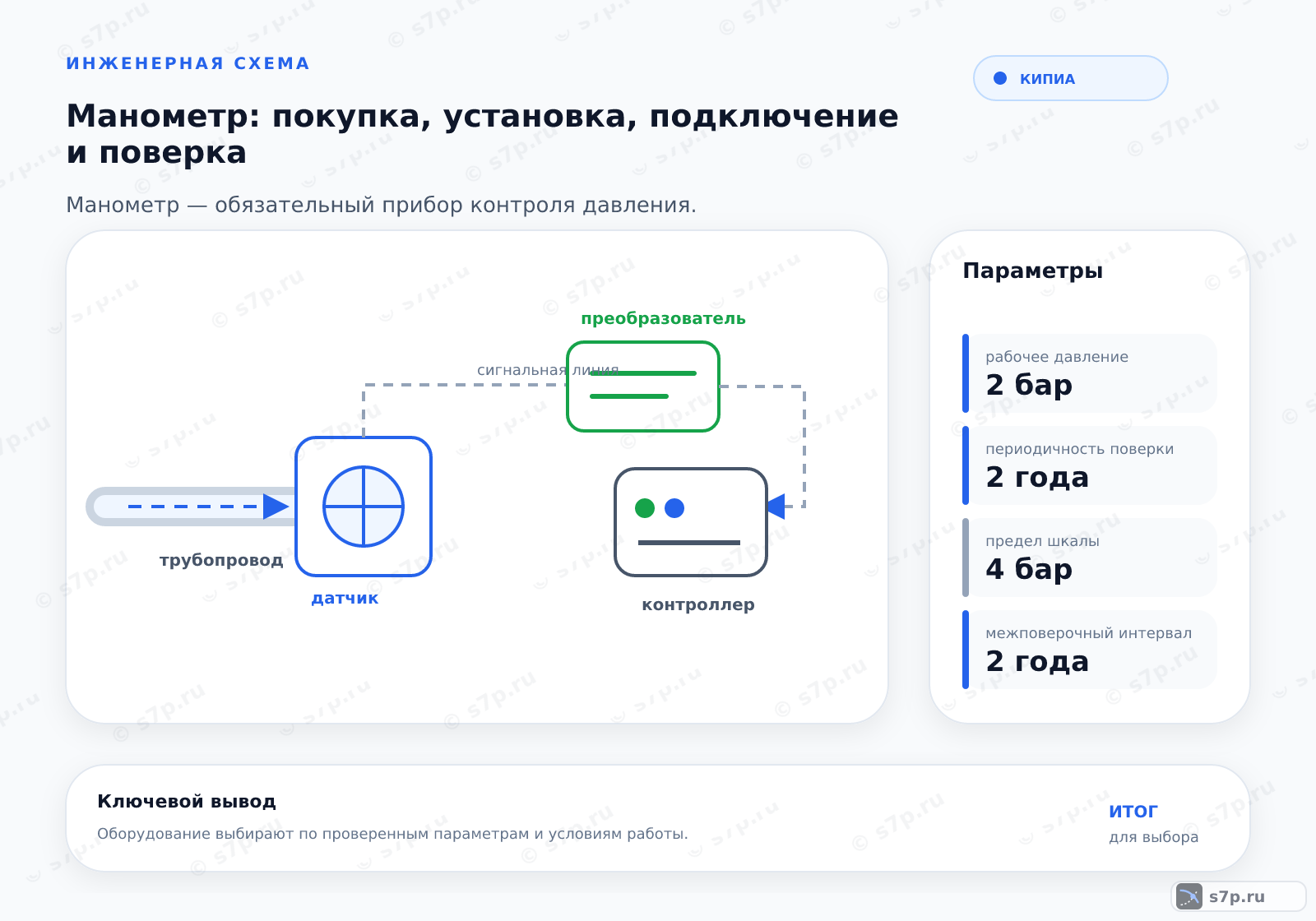

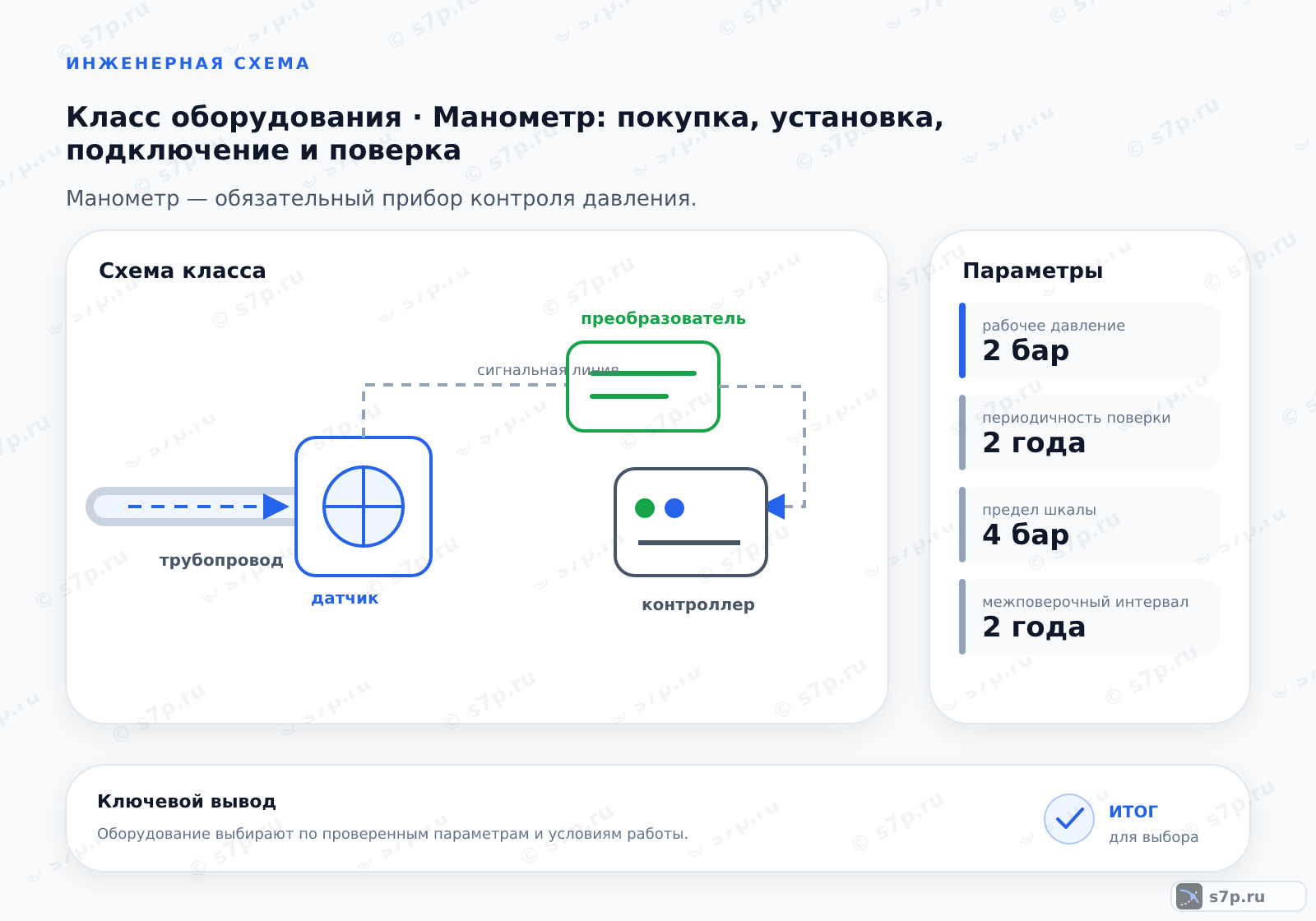

В схеме манометр соединён с контролируемой полостью через штуцер и запорный элемент. Кран нужен для отключения и замены, а сифонная трубка отделяет прибор от прямого воздействия горячей среды. Стрелочный механизм преобразует давление в показание, которое затем сопоставляют с режимом отопительной системы.
После монтажа систему заполняют без резкого воздействия на прибор и осматривают место соединения. Показание сравнивают с фактическим режимом, а не с положением стрелки само по себе. При отклонении проверяют воздух, запорный кран, уплотнение и соответствие шкалы, затем переходят к поверке или замене.
5. Виды и разновидности
Трубчатая пружинная конструкция использует деформацию трубки Бурдона и подходит для распространённых задач контроля. Мембранное исполнение изолирует механизм мембраной и рассматривается для агрессивных сред или высокого давления. Электронный вариант показывает значение на дисплее и может передавать сигнал в систему управления котлом.
Сравнение начинают со среды и способа передачи результата. Для локального чтения достаточно стрелочного прибора, для удалённого контроля проверяют электронный выход, питание и совместимость с системой управления. При агрессивной среде отдельно уточняют материал мембраны и уплотнений.
| Значение | Источник |
|---|---|
| Трубчатая пружинная: наиболее распространенный тип, использует деформацию трубки Бурдона. | ГОСТ 2405-2015 |
| Мембранный: используется для агрессивных сред или высоких давлений, изолирует механизм мембраной. | ГОСТ 2405-2015 |
| Электронный: выводит показания на дисплей и передает сигнал в систему управления котлом. | инженерная практика; паспорт котла |
6. На что влияет и зачем нужно
Показание манометра помогает заметить изменение давления, связанное с уровнем теплоносителя или состоянием расширительного бака, если измерительная точка исправна. Диапазон шкалы подбирают под рабочий режим, чтобы изменение было различимо и прибор не работал у предела. Сифонная трубка отделяет манометр от горячей среды и снижает тепловое воздействие на механизм.
Манометр позволяет наблюдать давление в системе отопления и заметить изменение режима, если место установки и диапазон шкалы выбраны правильно. При эксплуатации оценивают показание вместе с уровнем теплоносителя, состоянием расширительного бака и реакцией системы.
Контроль включает состояние соединения, работу запорного крана, целостность корпуса и наличие документов о поверке. При отклонении показания сначала исключают монтажную причину, а затем проверяют прибор контрольным средством.
7. Частые ошибки и на что смотреть
Превышение предела шкалы создаёт нагрузку на трубку Бурдона и может оставить необратимое изменение механизма. Прибор с истёкшей поверкой нельзя считать подтверждённым средством измерения до прохождения установленной проверки. Чрезмерная затяжка повреждает резьбовое соединение или корпус, поэтому усилие передают на присоединительную часть.
При замене не затягивают корпус за циферблат и не используют прибор с сомнительным диапазоном или истёкшей поверкой. Сначала перекрывают участок, затем проверяют резьбу, уплотнение, температуру среды и возможность установки сифона.
После заполнения системы осматривают место соединения и сравнивают показание с ожидаемым режимом. Перегрузку шкалы, перекос корпуса и повреждение резьбы устраняют до дальнейшей эксплуатации, потому что они влияют и на безопасность, и на достоверность измерения.
Частые вопросы
Какие документы подтверждают пригодность манометра?
Сверяют паспорт прибора, данные о классе точности и диапазоне шкалы, сведения о присоединении и документы о поверке. Для системы отопления дополнительно сопоставляют условия среды и требования схемы. Сертификат или отметка о проверке не заменяют осмотр монтажа: прибор должен соответствовать фактическому штуцеру, температуре и рабочему давлению.
Как выбрать предел шкалы для отопительной системы?
Определяют рабочее и возможное максимальное давление, затем выбирают предел шкалы, который перекрывает режим без постоянной работы у верхней границы. Одновременно проверяют класс точности и читаемость показаний. Для котла учитывают температуру среды и возможность установки сифона. Значения из таблицы сопоставляют с паспортом конкретной системы, а не переносят автоматически.
Когда манометр подключают через сифонную трубку?
Сифонная трубка нужна, когда измеряемая среда может передать прибору чрезмерное тепло. Она охлаждает поток перед входом и защищает механизм от теплового воздействия. Исполнение, материал и присоединение сверяют с паспортом и температурой процесса. После монтажа проверяют герметичность и отсутствие перекрытия прохода. Для холодной линии решение зависит от фактических условий схемы.
Как проверить место установки перед заменой прибора?
Участок перекрывают, оценивают давление и температуру, затем проверяют резьбу, состояние штуцера и возможность безопасно слить теплоноситель. После снятия осматривают уплотнение и измерительный проход. Новый манометр устанавливают без нагрузки на корпус, заполняют систему и проверяют герметичность. Показание оценивают только после стабилизации режима.
Что подтверждает поверка манометра?
Поверка подтверждает измерительную характеристику прибора по установленной процедуре и в заданных условиях. Она не подтверждает правильность точки установки, герметичность резьбы или исправность запорного крана. Поэтому после монтажа отдельно проверяют соединение и реакцию стрелки. При просроченной поверке документы обновляют через предусмотренную процедуру, а не только сравнивают показание с другим прибором.
Как сравнить трубчатый, мембранный и электронный манометр?
Трубчатый вариант использует трубку Бурдона и подходит для локального стрелочного контроля. Мембранный изолирует механизм от среды и рассматривается для агрессивных условий или высокого давления. Электронный показывает значение на дисплее и может передавать его в систему управления. Сравнивают среду, способ передачи данных, питание, обслуживание и подтверждённость исполнения паспортом.
