Использование манометра с жидкостным заполнением снижает износ. Манометр — это прибор для измерения избыточного давления жидкостей, газов и паров, работающий на принципе деформации упругого элемента (трубки Бурдона) под действием давления измеряемой среды.
данные обновлены 2026-10-21 ·

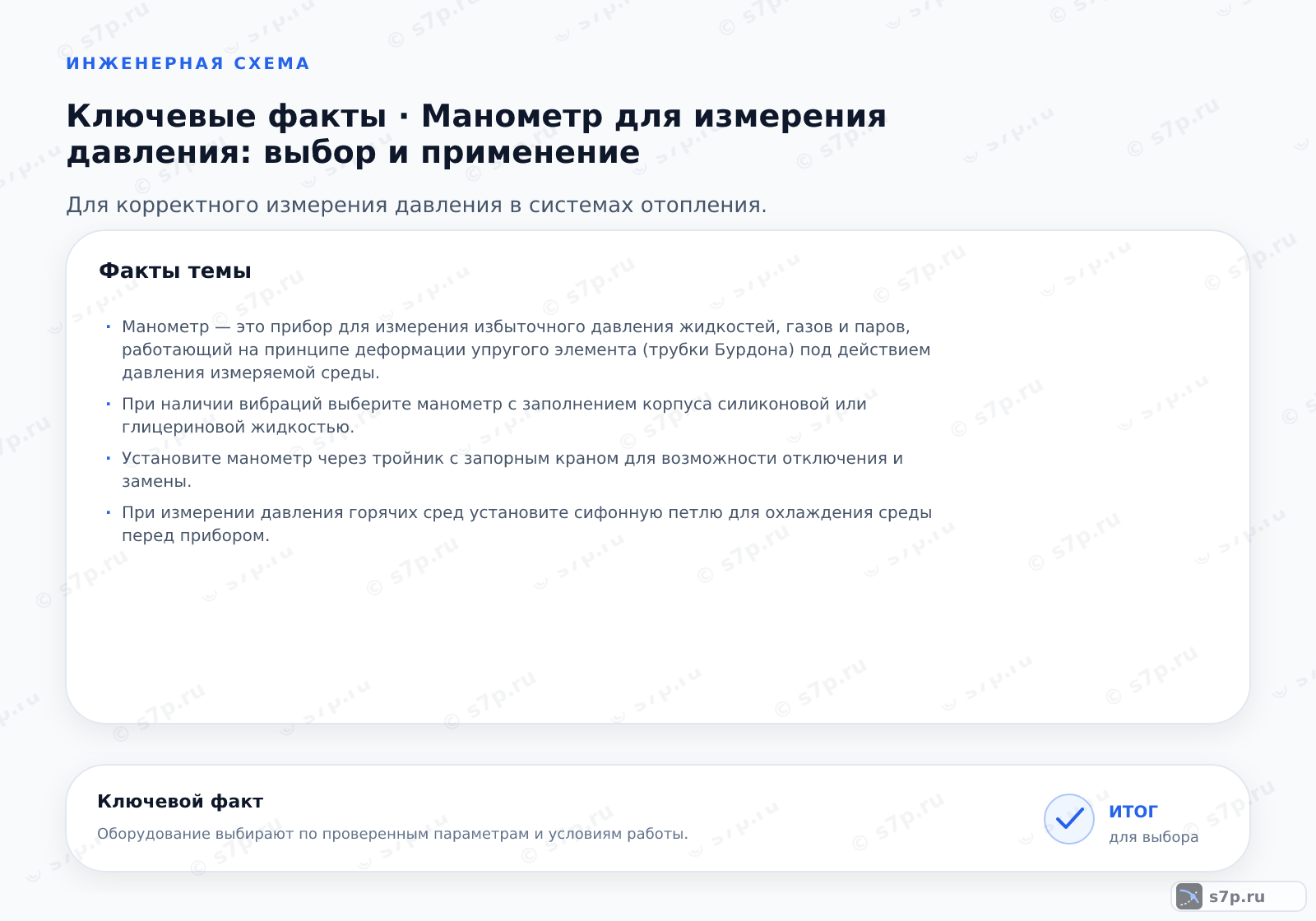

1. Что такое манометр для измерения давления
Манометр показывает избыточное давление жидкостей, газов и паров через деформацию упругого элемента, чаще всего трубки Бурдона. Перемещение элемента передаётся стрелочному механизму, а шкала переводит его в читаемое значение. Жидкостное заполнение корпуса относится к условиям эксплуатации: оно уменьшает влияние вибрации на механизм и стрелку.
Для выбора описывают среду, рабочее давление, температуру, характер пульсаций и место установки. Прибор должен иметь подходящую шкалу и присоединение, а измерительная точка — возможность отключения и обслуживания. Показание без сведений о режиме линии не позволяет оценить исправность системы.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Перед монтажом определяют рабочее давление и сопоставляют его с пределом шкалы и классом точности. При вибрации выбирают заполненный корпус, а для горячей среды предусматривают сифонную петлю, которая охлаждает поток перед входом в прибор. Манометр подключают через тройник с запорным краном, чтобы снять его без разборки участка.
После установки проверяют герметичность соединения и свободное движение стрелки. Корпус затягивают за присоединительную часть, не передавая усилие на циферблат. Если показание не меняется, сначала проверяют запорный кран, импульсный проход и отсутствие воздуха или засорения, затем оценивают механизм.
- Шаг 1Определите рабочее давление системы и выберите манометр с пределом измерения, в 1,5–2 раза превышающим максимальное рабочее давление.
- Шаг 2Выберите класс точности не ниже 1,6 для бытовых систем и 0,5–1,0 для промышленных измерений.
- Шаг 3Определите диаметр корпуса: 63 мм для панелей, 100 мм для настенного монтажа, 160 мм для удаленных участков.
- Шаг 4При наличии вибраций выберите манометр с заполнением корпуса силиконовой или глицериновой жидкостью.
- Шаг 5Установите манометр через тройник с запорным краном для возможности отключения и замены.
- Шаг 6При измерении давления горячих сред установите сифонную петлю для охлаждения среды перед прибором.
3. Ключевые параметры
В таблице приведены рабочее давление котла, граница точности, межповерочный интервал, температура среды, диаметр корпуса и погрешность измерения. Эти параметры читают как связанную группу: температура и давление относятся к среде, диаметр — к условиям считывания, а точность и поверка — к достоверности результата.
Значение из таблицы не освобождает от проверки паспорта конкретного исполнения. До замены сверяют присоединение, способ установки, диапазон давления и условия обслуживания. Если фактический режим отличается от исходного, причину расхождения ищут в схеме и измерительной точке, а не только в стрелочном приборе.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление котла | 2 бар | бар | инженерная практика; паспорт котла |
| Граница точности | 1.6 класс | класс | ГОСТ 2405-2001 |
| Межповерочный интервал | 1 год | год | Правила технической эксплуатации тепловых энергоустановок |
| Температура среды | 60 градусов Цельсия | градусов Цельсия | ГОСТ 2405-2001 |
| Диаметр корпуса | 100 мм | мм | инженерная практика |
| Погрешность измерения | 1.6 процентов | процентов | ГОСТ 2405-2001 |

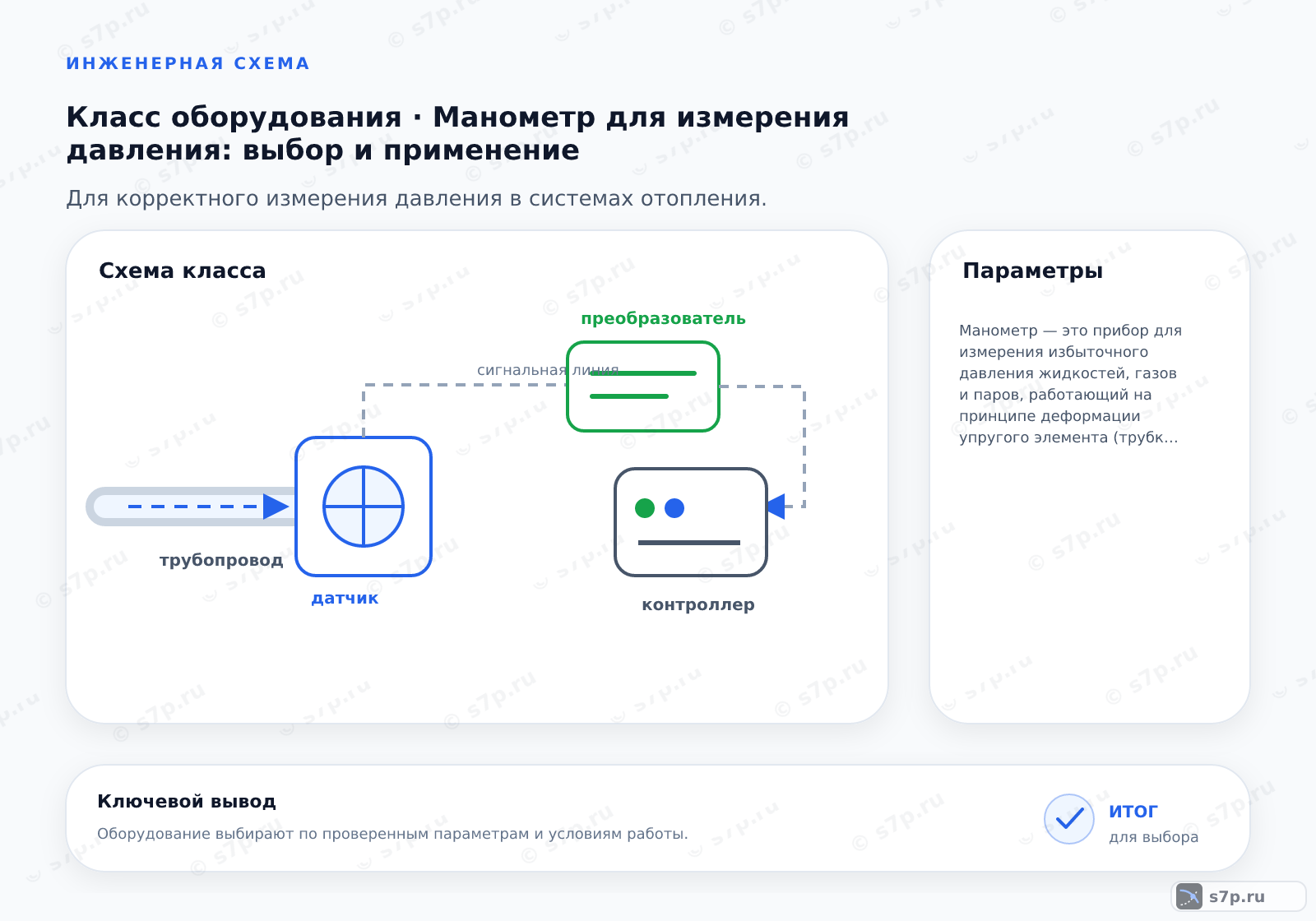

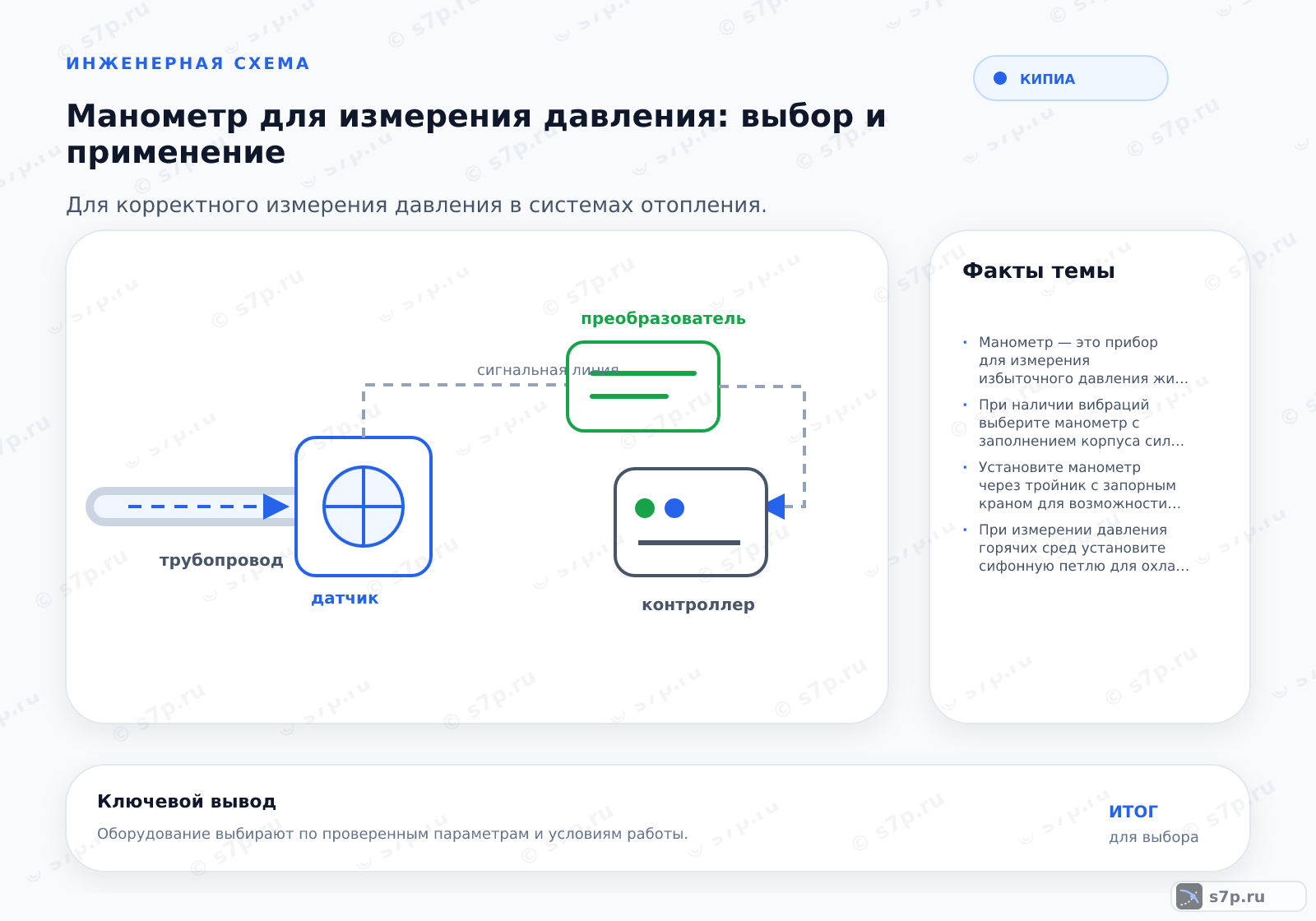

4. Схема работы
В рабочей схеме давление передаётся от среды через присоединение и внутренний упругий элемент к стрелочному механизму. Запорный кран отделяет прибор от линии при обслуживании, а сифонная петля используется перед измерением горячей среды. Заполненный корпус сглаживает воздействие вибрации на механизм.
Схему проверяют по направлению передачи давления и по доступности узлов. При нулевом или нестабильном показании осматривают запорную арматуру, соединение, импульсный проход, крепление и состояние стрелки. Только после этого сравнивают прибор с контрольным измерением и принимают решение о поверке.
5. Виды и разновидности
Манометр с жидкостным заполнением применяют там, где вибрация мешает считыванию и воздействует на механизм. Прибор без заполнения проще по устройству, но сильнее реагирует на вибрации. Исполнение с выносным измерительным элементом отделяет трубку Бурдона от горячей точки и позволяет расположить корпус в более удобном месте.
Сравнивают не только тип корпуса, но и среду, температуру, пульсации, способ крепления и доступ для поверки. Для агрессивной или горячей среды проверяют материалы и схему отделения от процесса. Для спокойной линии заполнение может быть избыточным, если оно не требуется условиями монтажа.
| Значение | Источник |
|---|---|
| Манометр с заполнением жидкостью: корпус заполнен силиконом для гашения вибраций и защиты механизма. | инженерная практика |
| Манометр без заполнения: стандартный вариант с воздушной средой в корпусе, дешевле, но чувствителен к вибрациям. | инженерная практика |
| Манометр с выносным измерительным элементом: трубка Бурдона удалена от места измерения, применяется для высоких температур. | инженерная практика |
6. На что влияет и зачем нужно
Жидкостное заполнение сглаживает воздействие вибрационных насосов на механизм и облегчает чтение стрелки. Шкалу подбирают так, чтобы рабочее давление находилось в удобной зоне считывания, а не у предела прибора. При горячих парах сифонная петля снижает тепловую нагрузку на трубку Бурдона перед измерением.
Манометр нужен для локального контроля состояния линии, но его показание имеет смысл только при исправном соединении и известной точке измерения. При эксплуатации сопоставляют давление с работой насоса, температурой среды и поведением стрелки.
Периодически осматривают корпус, стекло, резьбу, кран и сифонную часть. При изменении режима сначала фиксируют фактическое давление и условия, затем сравнивают с контрольным прибором или документом о поверке.
7. Частые ошибки и на что смотреть
Стандартное исполнение нельзя переносить на газовое оборудование без проверки требований к прибору и риску искрообразования. Работа у верхней границы шкалы ускоряет деформацию трубки Бурдона и ухудшает считывание. Прямое подключение к горячей среде без сифона передаёт тепло измерительному элементу и может повредить его.
Не оставляют прибор в работе при повреждённом стекле, заклинившей стрелке, утечке или признаках перегрузки. Перед заменой изолируют участок, проверяют давление и убеждаются, что причина не находится в кране, импульсном проходе или уплотнении.
Для горячей среды отдельно осматривают сифон, а для вибрационной линии — крепление и заполнение корпуса. После устранения причины повторяют проверку в рабочем режиме и фиксируют результат, чтобы отличить неисправность манометра от изменения процесса.
Частые вопросы
Какое исполнение выбрать при вибрации трубопровода?
При вибрации рассматривают манометр с жидкостным заполнением корпуса, если это разрешено паспортом. Заполнение сглаживает движение механизма и облегчает считывание стрелки. Дополнительно проверяют крепление, пульсации давления и состояние соединения. Если источник вибрации находится в насосе или трубопроводе, его оценивают отдельно: заполнение не заменяет устранение механической причины.
Как понять, что диапазон шкалы выбран неправильно?
Если рабочее давление находится у предела шкалы, стрелка работает в перегруженной зоне и измерение становится менее удобным для контроля. Слишком широкий диапазон, наоборот, скрывает небольшие изменения. Сопоставляют максимальный рабочий режим с паспортом, выбирают читаемую рабочую область и проверяют класс точности. При сомнении учитывают пульсации и возможные переходные режимы.
Когда перед манометром нужна сифонная петля?
Сифонную петлю применяют перед измерением горячих паров или другой горячей среды, когда нужно снизить тепловое воздействие на трубку Бурдона. Её наличие и исполнение сверяют с температурой процесса и паспортом прибора. После монтажа проверяют проходимость, герметичность и положение соединений. Прямое подключение без защиты может повредить механизм и исказить показание.
Как проверить манометр после установки?
Проверяют направление присоединения, состояние запорного крана, герметичность резьбы и свободное движение стрелки. Затем подают рабочее давление без резкого воздействия и сравнивают показание с режимом системы или контрольным средством. Если значение нестабильно, осматривают воздух, засорение, вибрацию и импульсный проход. Поверка нужна после исключения ошибок монтажа.
Почему стрелка манометра не меняется при изменении давления?
Сначала проверяют, открыт ли запорный кран и не перекрыт ли импульсный проход уплотнением или загрязнением. Затем осматривают соединение, стрелочный механизм и фактическое изменение давления в контрольной точке. Если на входе давление меняется, а стрелка остаётся неподвижной, прибор выводят на проверку. Настройка шкалы не устраняет заклинивание механизма.
Чем заполненный корпус отличается от выносного элемента?
Заполненный корпус уменьшает влияние вибрации на механизм в месте измерения. Выносной элемент удаляет трубку Бурдона от горячей точки и используется, когда нужно снизить тепловую нагрузку на корпус. Прибор без заполнения проще, но чувствительнее к вибрации. Сравнивают температуру, пульсации, место установки и доступ для обслуживания, а не только конструкцию корпуса.
