Регулятор температуры сопоставляет измерение с заданием и управляет исполнительным элементом. Настройка не отражает процесс, если датчик, регулятор и исполнительный механизм не согласованы.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
—
1. Что такое регулятор температуры
Регулятор температуры получает измерение, сопоставляет его с заданным режимом и формирует воздействие на исполнительный элемент. В такой цепи датчик отвечает за достоверность измерения, регулятор — за обработку отклонения, а исполнительный механизм — за изменение процесса. Если один участок не согласован с другим, настройка не отражает фактическую температуру.
Подбор начинают с описания среды, точки измерения, диапазона работы и типа исполнительного механизма. Затем проверяют входной сигнал, способ подключения, питание и условия размещения. Название прибора не заменяет проверки схемы: один и тот же регулятор может работать по-разному при иной точке измерения или другой логике выхода.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Последовательность работы строится от датчика к исполнительному механизму. Датчик передаёт текущее значение, регулятор сравнивает его с уставкой, вычисляет отклонение и меняет управляющее воздействие. После изменения процесса новое измерение возвращается во входной канал, поэтому направление обратной связи должно быть согласовано со схемой.
При подключении сверяют клеммы датчика, вход регулятора, выход и исполнительный элемент. На наладке проверяют реакцию каждого участка отдельно: изменение измерения должно быть видно на входе, изменение уставки — отражаться в команде, а команда — вызывать наблюдаемую реакцию процесса. Исходный шаг в таблице не заменяет паспортную схему конкретного устройства.
3. Схема работы

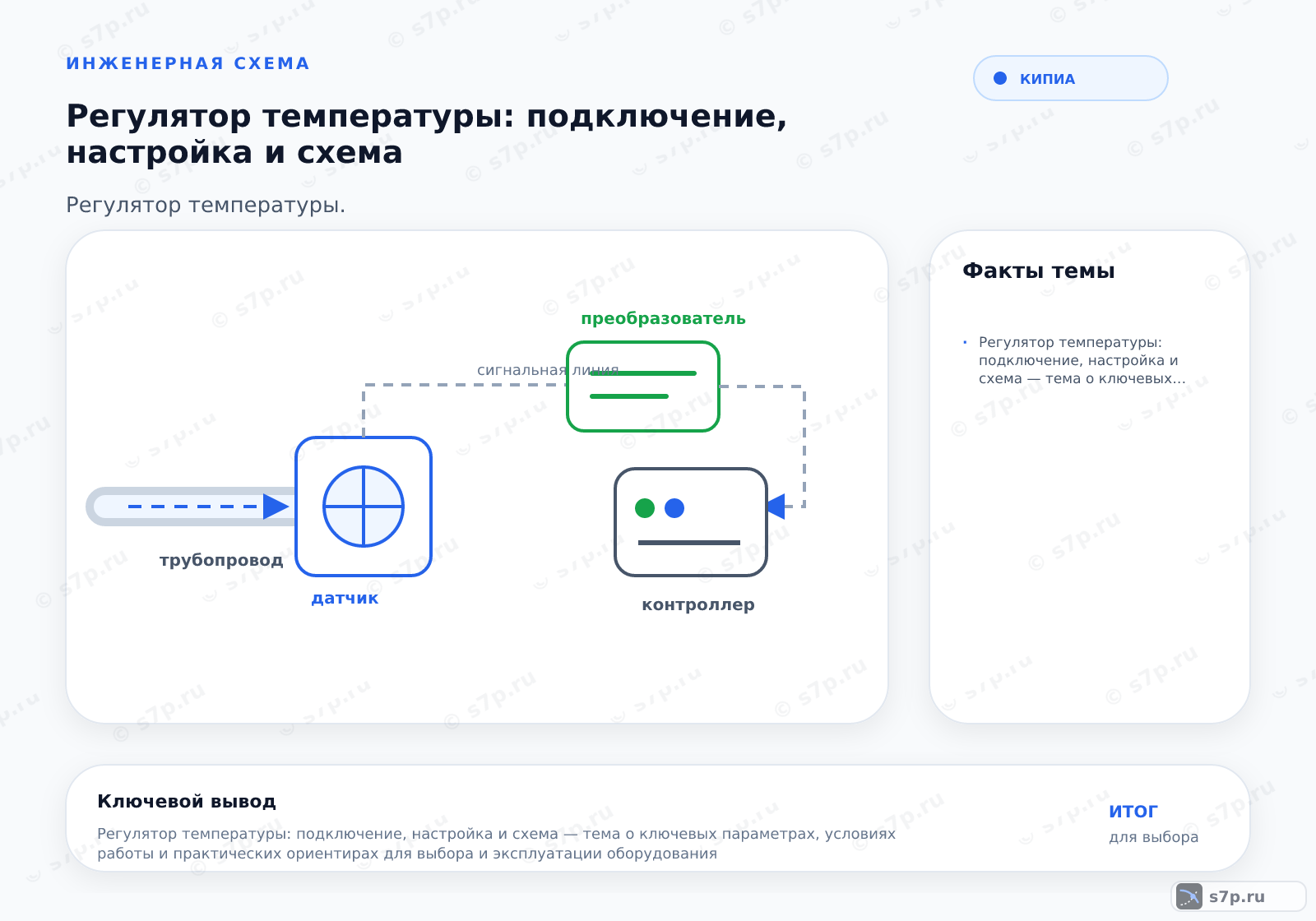

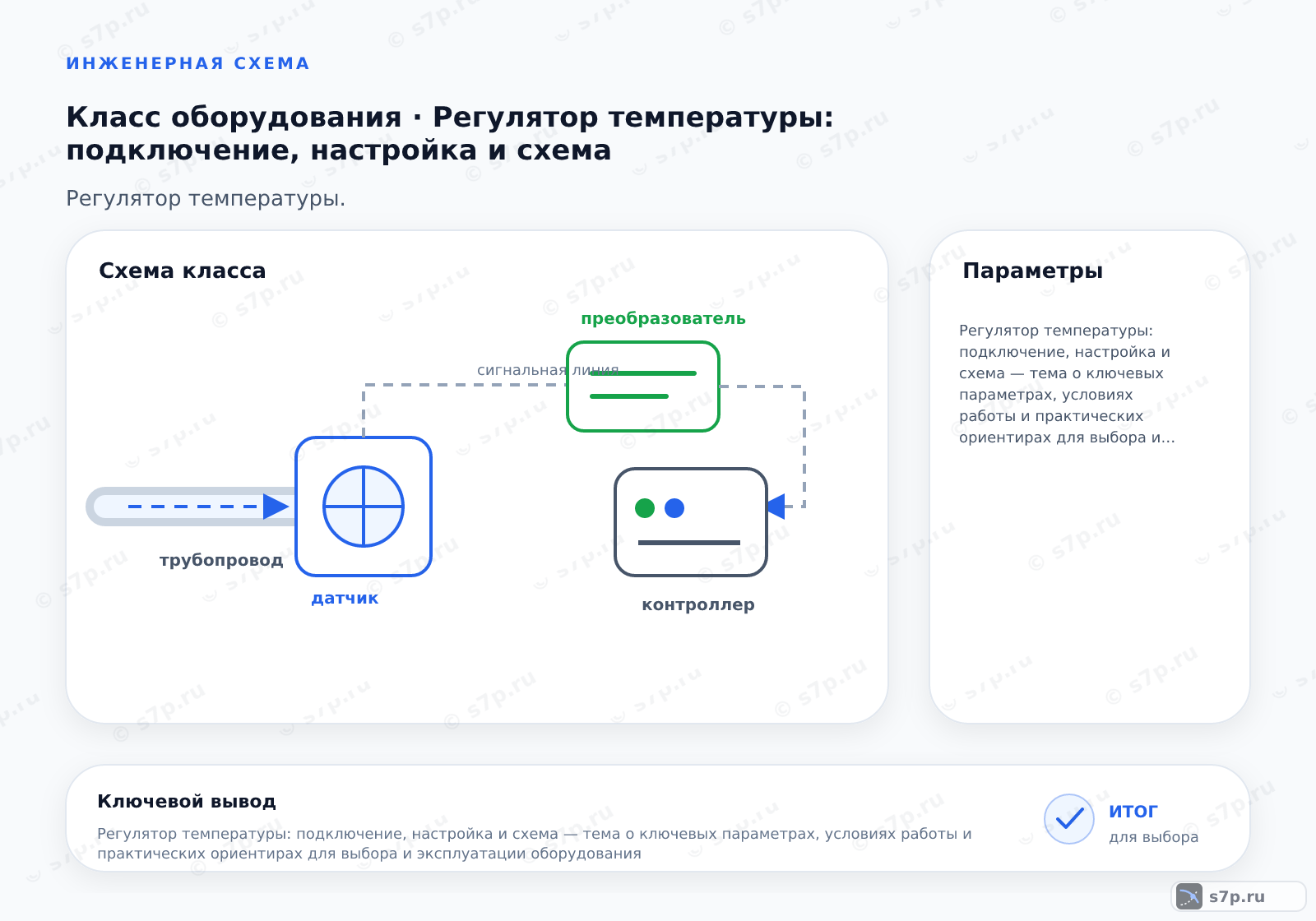

Рабочая схема включает измерительную точку, регулятор, линию передачи и исполнительный механизм. Точка измерения должна отражать состояние регулируемого участка, иначе прибор будет корректировать не тот процесс. Исполнительный элемент проверяют по направлению действия: открытие или закрытие должно приводить к ожидаемому изменению температуры.
Если температура колеблется или не достигает уставки, сначала проверяют расположение датчика, качество сигнала и фактическую реакцию механизма. Затем смотрят настройки алгоритма и ограничения процесса. Разрыв связи, неправильная полярность или перепутанное направление выхода устраняют до изменения параметров регулирования.
Частые вопросы
Как должна работать цепь регулирования температуры?
Датчик фиксирует температуру в выбранной точке и передаёт значение регулятору. Регулятор сравнивает измерение с уставкой, вычисляет отклонение и формирует команду исполнительному механизму. Механизм изменяет процесс, после чего новое состояние снова поступает на вход. При проверке разделяют эти участки, чтобы не исправлять ошибку датчика настройкой выхода.
Как выбрать место для температурного датчика?
Точка должна представлять тот участок процесса, температуру которого нужно удерживать. Проверяют доступ для обслуживания, влияние окружающей среды, направление потока и отсутствие места, где измерение запаздывает или не отражает регулируемый объект. После установки сравнивают показание с фактическим состоянием процесса. Неподходящая точка приводит к неверной реакции даже при исправном регуляторе.
Что проверить перед подключением регулятора?
Сверяют тип датчика, входной сигнал, клеммы, питание, выход и исполнительный механизм с паспортной схемой. Проверяют полярность и направление действия: команда открытия или закрытия должна менять температуру ожидаемым образом. До подачи рабочего режима осматривают соединения и доступность узлов. Ошибку проводки устраняют до настройки алгоритма.
Почему температура не достигает заданного режима?
Причина может быть в неверной точке измерения, слабом или неправильном сигнале датчика, ограничении исполнительного механизма или ошибочном направлении выхода. Сначала смотрят текущее значение на входе и фактическую команду, затем проверяют реакцию механизма. Если все сигналы проходят, анализируют настройку и тепловое поведение объекта. Изменение уставки без такой проверки не показывает причину.
Когда менять датчик, а когда регулятор?
Если контрольное измерение не совпадает с показанием на входе, проверяют датчик, его монтаж, кабель и клеммы. Если входное значение достоверно, но выход не формируется или не соответствует уставке, анализируют регулятор и его настройки. Когда команда есть, а температура не меняется, проверяют исполнительный механизм и процесс. Замена детали до локализации причины может не устранить неисправность.
Чем отличаются схемы с разной точкой измерения?
Сопоставляют точку измерения, тип входа, способ обработки отклонения, характер выхода и реакцию исполнительного механизма. Для каждого варианта проверяют доступность обслуживания и поведение при обрыве сигнала. Схема считается согласованной, если измерение относится к нужному участку, команда меняет процесс в правильную сторону, а обратная связь возвращает достоверное значение.
