Для точного учета расхода необходимо правильно выбрать тип расходомера под параметры среды, обеспечить прямые участки трубопровода до и после прибора и выполнить монтаж с соблюдением требований к заземлению и защите от помех. Расходомер — это прибор для измерения объема или массы жидкости, газа или пара, протекающих через трубопровод за единицу времени. Правильный выбор типа расходомера обеспечивает высокую точность измерений.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Подбор расходомера по свойствам среды и режиму
Расходомер измеряет объём или массу жидкости, газа либо пара, проходящих через трубопровод. Подбор начинается со свойств среды и режима линии: учитывают давление, температуру, проводимость, вязкость и характер потока. Измерительный принцип должен соответствовать среде, иначе корректный монтаж не компенсирует неподходящий прибор.

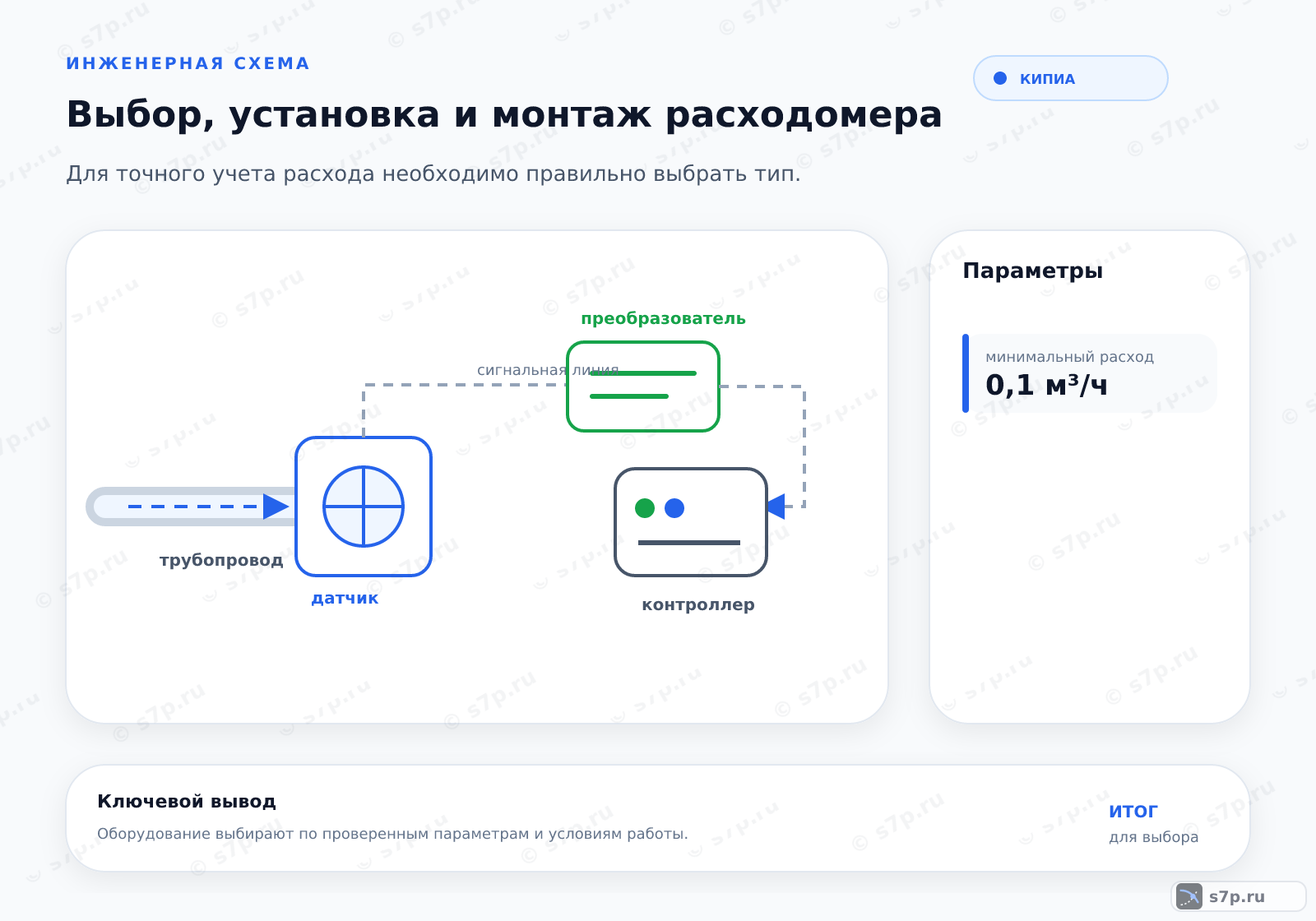

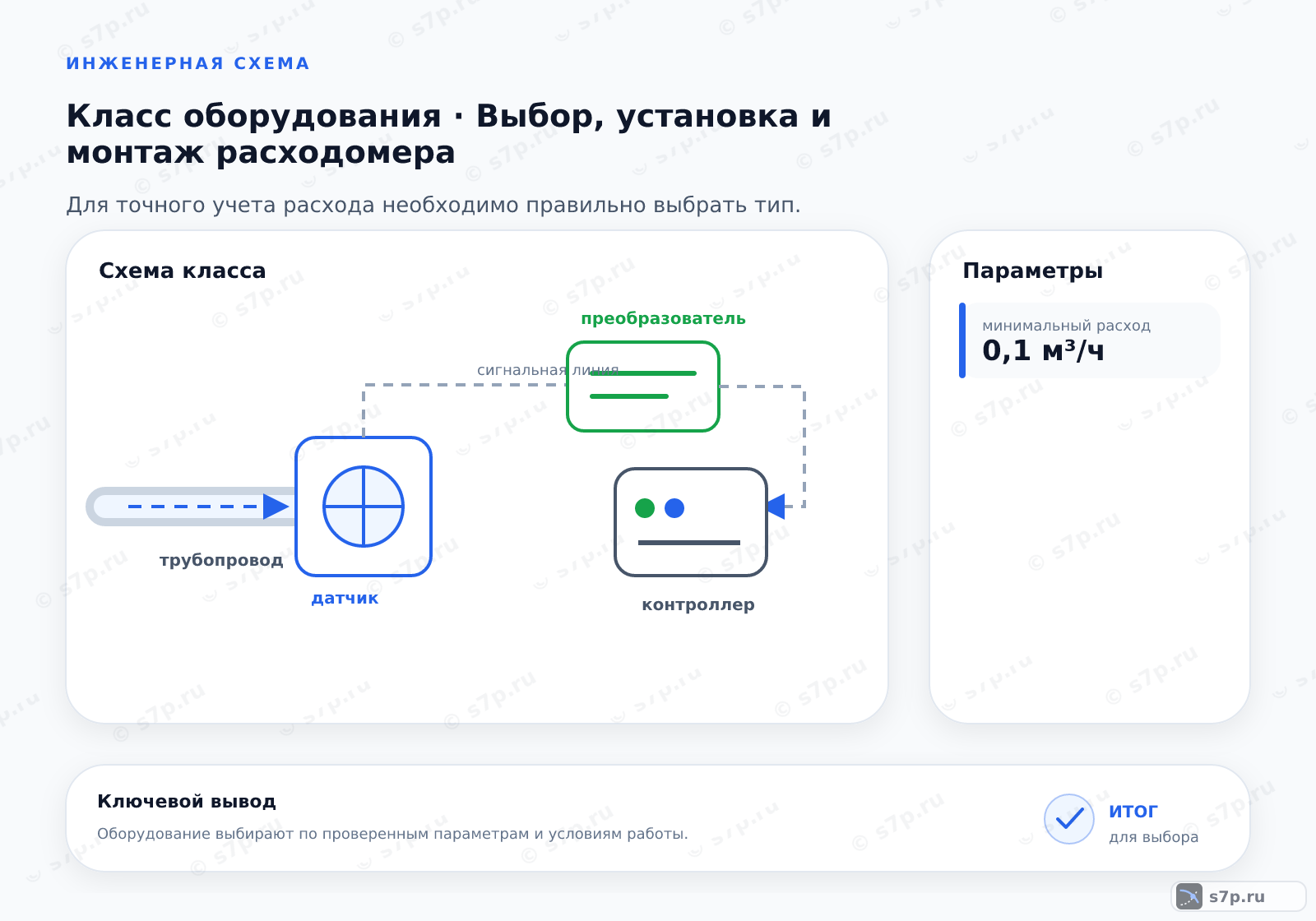

В рабочей схеме расходомер связан с трубопроводом, кабелем питания, сигнальным кабелем и контроллером. Его показание оценивают вместе с местом установки и состоянием линии. Для приборов, чувствительных к профилю потока, прямые участки до и после корпуса относятся к условию измерения, а не к второстепенной детали монтажа.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Электромагнитный расходомер используют для проводящих жидкостей, ультразвуковой работает с жидкостями и газами, турбинный рассчитан на чистые жидкости и газы. Расходомер Кориолиса оценивает массовый расход жидкости или газа, а вентильный вариант применяют для вязких жидкостей. Эти различия задают направление предварительного подбора.
После выбора принципа проверяют, что среда сохраняет нужные свойства в рабочем диапазоне, а трубопровод не создаёт лишних возмущений. Сигнал прибора должен доходить до контроллера без перепутанных клемм и помех. При пуске сравнивают отображаемый расход с фактическим режимом и осматривают соединения.
- Шаг 1Определите параметры среды: давление, температуру, проводимость, вязкость.
- Шаг 2Выберите тип расходомера, подходящий для данных условий.
- Шаг 3Проверьте наличие прямых участков трубопровода до и после прибора.
- Шаг 4Установите расходомер в соответствии с инструкцией производителя.
- Шаг 5Подключите кабель питания и сигнальный кабель к контроллеру.
- Шаг 6Заземлите прибор и трубопровод для защиты от помех.
- Шаг 7Проведите пусконаладочные работы и проверьте точность измерений.
3. Ключевые параметры
В таблице параметров собраны рабочее давление, температура среды, диаметр трубопровода, потребляемая мощность, вес, класс точности и границы расхода. Каждое значение сверяют с паспортом конкретного исполнения и с фактической линией. Диаметр присоединения не заменяет проверку диапазона расхода и свойств среды.
Класс точности оценивают вместе с условиями установки: вибрация, шум, электромагнитные поля и влажность могут изменить результат измерения. Потребляемую мощность и кабель выбирают согласованно с контроллером и источником питания. Если режим выходит за пределы прибора, показание нельзя исправлять одной настройкой масштабирования.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 1.6 МПа | МПа | инженерная практика; сверить по паспорту |
| Температура среды | 120 градус Цельсия | градус Цельсия | инженерная практика; сверить по паспорту |
| Диаметр трубопровода | 50 мм | мм | инженерная практика; сверить по паспорту |
| Потребляемая мощность | 5 Вт | Вт | инженерная практика; сверить по паспорту |
| Вес прибора | 2 кг | кг | инженерная практика; сверить по паспорту |
| Класс точности | 0.5 процент | процент | ГОСТ Р 8.610-2004 |
| Минимальный расход | 0.1 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Максимальный расход | 100 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
4. Монтаж расходомера от трубопровода до контроллера
Монтаж выполняют после проверки направления потока и доступности прямых участков. Корпус устанавливают по инструкции производителя, подключают питание и сигнальную линию, затем заземляют прибор и трубопровод. Кабель прокладывают так, чтобы снизить воздействие электромагнитных помех и сохранить доступ к клеммам.
Пусконаладка включает проверку герметичности, стабильности сигнала и соответствия показаний реальному режиму. Если расход меняется рывками, последовательно осматривают профиль потока, крепление, заземление и вход контроллера. Настройку выполняют после устранения монтажной причины, иначе она скрывает ошибку измерительного канала.
5. Виды и разновидности
Электромагнитный тип сравнивают с ультразвуковым по проводимости среды и характеру измерения. Турбинный требует чистого потока и подходит не для каждой жидкости или газа. Кориолисов вариант выбирают, когда нужна оценка массы, а вентильный рассматривают для вязкой среды. Окончательное сопоставление проводят по паспорту и монтажной схеме.
Различия между типами проявляются в допустимой среде, чувствительности к профилю потока и способе передачи результата. При одинаковом диаметре трубопровода приборы могут иметь разные требования к прямым участкам, питанию и заземлению. Поэтому сравнение ведут по полной цепочке: среда, линия, сигнал, контроллер и обслуживание.
| Значение | Источник |
|---|---|
| Электромагнитный расходомер: измеряет проводящие жидкости. | инженерная практика; сверить по паспорту |
| Ультразвуковой расходомер: измеряет жидкости и газы. | инженерная практика; сверить по паспорту |
| Турбинный расходомер: измеряет чистые жидкости и газы. | инженерная практика; сверить по паспорту |
| Расходомер Кориолиса: измеряет массу жидкости и газа. | инженерная практика; сверить по паспорту |
| Вентильный расходомер: измеряет вязкие жидкости. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Прямые участки помогают сохранить профиль потока перед измерительным элементом. Заземление прибора и трубопровода снижает влияние электромагнитных помех, а калибровка позволяет сопоставить показания с контрольным результатом. Все три условия относятся к разным причинам отклонения и проверяются отдельно.
Эксплуатационный контроль начинают с места установки и состояния соединений, затем проверяют сигнал на входе контроллера. При расхождении с контрольным расходом не меняют диапазон без осмотра среды, кабеля и трубопровода. Результат проверки фиксируют вместе с режимом, в котором проводилось сравнение.
7. Частые ошибки и на что смотреть
Вибрация и шум могут искажать сигнал и затруднять чтение показаний, а электромагнитные помехи воздействуют на измерительную и сигнальную цепь. Влажность опасна для корпуса, разъёмов и кабельных вводов. При выборе места установки проверяют все эти условия вместе с доступом для обслуживания.
Ошибкой остаётся и монтаж без прямых участков, с перепутанным направлением потока или без заземления трубопровода. Если после пуска показание нестабильно, сначала проверяют среду, положение корпуса, кабели и вход контроллера. Только после этого оценивают сам измерительный элемент и его калибровку.
Частые вопросы
Как подобрать расходомер под свойства среды?
Сначала фиксируют, что проходит по трубопроводу: жидкость, газ или пар, затем уточняют давление, температуру, проводимость и вязкость. Для проводящей жидкости рассматривают электромагнитный принцип, для жидкостей и газов — ультразвуковой, для чистых сред — турбинный, для массового измерения — кориолисовый. Вентильный вариант связан с вязкими жидкостями. Окончательный выбор сверяют с паспортом и монтажной схемой.
Чем электромагнитный расходомер отличается от ультразвукового?
Электромагнитный расходомер предназначен для проводящих жидкостей, а ультразвуковой применяют для жидкостей и газов. Поэтому сначала сравнивают свойства среды, а не только диаметр трубопровода. Затем проверяют требования к прямым участкам, питанию, кабелю, заземлению и контроллеру. Если среда не соответствует принципу измерения, изменение настроек не исправит ошибку выбора или монтажа.
Почему показание расхода меняется после установки?
Причиной могут быть профиль потока, отсутствие прямых участков, неверное направление корпуса, вибрация, помехи или ошибка подключения к контроллеру. Проверку ведут от трубопровода к сигналу: осматривают положение прибора и соединения, затем измеряют питание и сигнал на клеммах. После устранения монтажной причины сравнивают показание с фактическим режимом и только потом оценивают калибровку.
Зачем расходомеру нужны прямые участки трубопровода?
Они помогают сохранить устойчивый профиль потока перед измерительным элементом и после него. Колено, арматура или резкое изменение сечения рядом с прибором могут исказить распределение скорости. Длину и положение участков уточняют по инструкции конкретного исполнения. Если места недостаточно, нельзя компенсировать монтажную проблему простой сменой диапазона или масштабирования.
Что дают заземление и отдельная проверка кабеля?
Заземление прибора и трубопровода снижает влияние электромагнитных помех на измерительную цепь. Кабель питания и сигнальный кабель проверяют по клеммам, полярности и состоянию изоляции. При нестабильном показании сначала разделяют проблему среды и проблему передачи сигнала. Только после подтверждения линии сравнивают результат с контрольным расходом и решают вопрос о калибровке.
Что входит в проверку расходомера после монтажа?
Проверяют направление потока, герметичность соединений, прямые участки, положение корпуса, питание, сигнал и заземление. Затем сопоставляют отображаемое значение с фактическим режимом и фиксируют условия проверки. Если есть расхождение, осматривают среду и трубопровод, потом кабель и вход контроллера. Работу измерительного элемента оценивают после исключения монтажных причин.
