Электромагнитные расходомеры ЭМИС обеспечивают высокоточное измерение объема проводящих жидкостей без механических препятствий в потоке, что гарантирует стабильность показаний при работе с агрессивными средами и грязными потоками. Он состоит из магнитной системы, создающей поле, и электродов, снимающих сигнал, пропорциональный скорости потока.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Принцип измерения электромагнитного расходомера ЭМИС
Расходомер ЭМИС электромагнитного типа определяет объёмный расход электропроводящей жидкости без механического элемента, перекрывающего поток. Магнитная система создаёт поле, а электроды снимают сигнал, связанный со скоростью движения среды. Плотность и вязкость не входят в сам принцип формирования сигнала так, как это происходит у некоторых механических методов, но проводимость и заполнение трубы остаются обязательными условиями.
При сравнении с аналогами рассматривают не только марку, но и футеровку, материалы электродов, исполнение преобразователя и требования к монтажу. Для агрессивной или загрязнённой среды особенно важны химическая совместимость и возможность осмотра. Рабочий результат определяется всем каналом: трубой, заземлением, кабелями, настройкой и состоянием потока.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Измерительная труба содержит магнитную систему и электроды, а преобразователь возбуждает поле и обрабатывает снятый сигнал. Жидкость должна проходить через заполненное сечение; пустоты и пузырьки меняют электрический контакт и нарушают связь между скоростью и выходным значением. Заземление замыкает измерительную схему и снижает влияние внешних помех.
Монтаж начинают с проверки проводимости и совместимости материалов, затем выбирают положение, где поток не прерывается. После установки подключают заземление и сигнальные кабели, задают параметры преобразователя и выполняют калибровку. Если результат нестабилен, сначала проверяют заполнение, пузырьки, кабель и заземление, а не меняют коэффициент преобразования.
- Шаг 1Выбор диаметра трубопровода и типа футеровки электродов
- Шаг 2Проверка электропроводности измеряемой жидкости
- Шаг 3Установка расходомера с соблюдением прямого участка
- Шаг 4Подключение заземляющих колец и кабелей
- Шаг 5Настройка параметров преобразователя и калибровка
3. Ключевые параметры
В исходной таблице приведены диапазоны рабочего давления и температуры, класс точности, минимальная и максимальная скорость потока. Эти параметры сопоставляют с диаметром трубопровода, проводимостью жидкости, материалом футеровки и электродов. Давление и температура ограничивают конструкцию, скорость влияет на устойчивость измерительного сигнала, а класс точности характеризует заявленное качество измерения.
Раздельное исполнение требует отдельной проверки кабеля и преобразователя, встроенное — доступности корпуса и условий окружающей зоны. Для грязной или агрессивной жидкости оценивают отложения, коррозию и возможность промывки. Паспортные границы не переносят на аналог автоматически: одинаковый принцип измерения не делает материалы и настройки взаимозаменяемыми.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Диапазон рабочих давлений | 16 бар | бар | инженерная практика; сверить по паспорту |
| Диапазон рабочих температур | 150 °C | °C | инженерная практика; сверить по паспорту |
| Класс точности прибора | 0.5 % | % | инженерная практика; сверить по паспорту |
| Минимальная скорость потока | 0.1 м/с | м/с | инженерная практика; сверить по паспорту |
| Максимальная скорость потока | 10 м/с | м/с | инженерная практика; сверить по паспорту |
4. Путь сигнала в электромагнитном расходомере ЭМИС

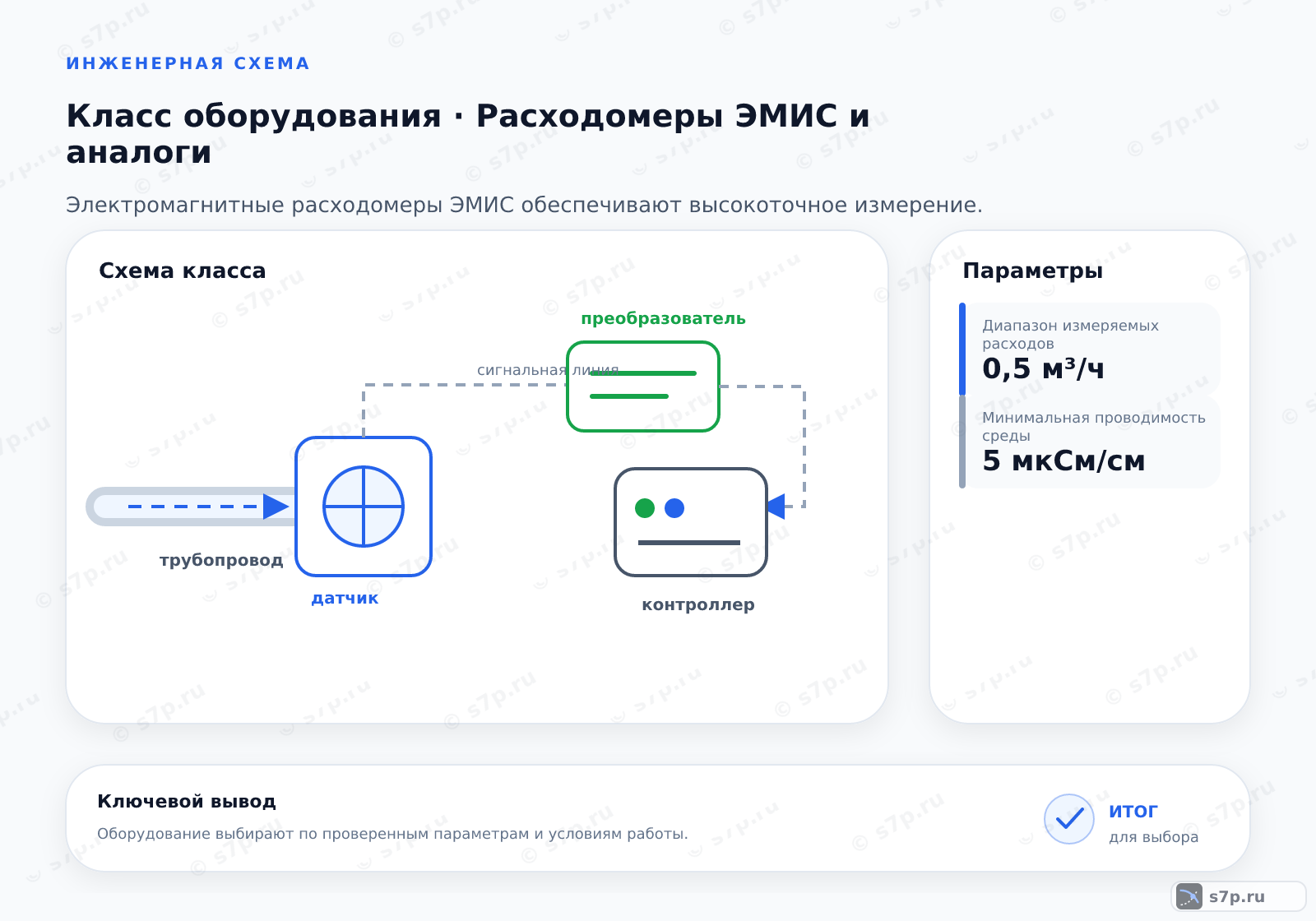

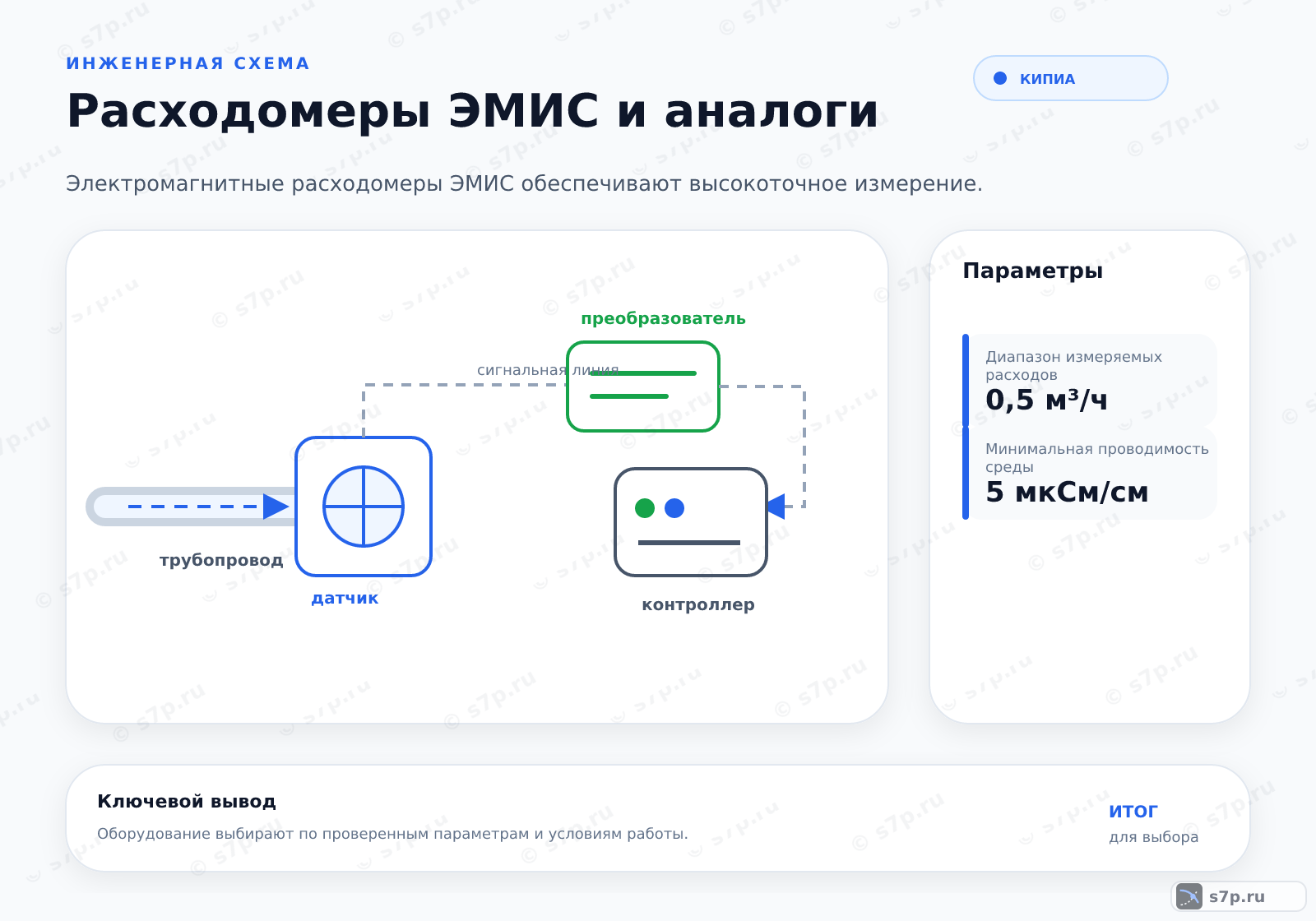

В рабочем канале жидкость проходит через измерительную трубу, магнитная система формирует поле, электроды снимают сигнал, а преобразователь переводит его в расход. Заземление корпуса и измерительных элементов обеспечивает электрическую опору схемы, а сигнальная линия передаёт результат в систему контроля. Каждый участок проверяют в привязке к потоку.
Проверку ведут от технологической трубы к индикации: убеждаются в полном заполнении, правильном направлении, отсутствии пузырьков и соответствии материалов среде. Затем сравнивают сигнал до и после преобразователя, осматривают кабели и контакты. Такая последовательность помогает отличить гидравлическую причину от электрической и не скрывает ошибку повторной настройкой.
5. Виды и разновидности
Встроенный вариант объединяет датчик и преобразователь, поэтому занимает меньше места и требует доступной точки питания и индикации. В раздельном исполнении датчик и преобразователь находятся на расстоянии, что удобно при ограничениях по температуре или доступу, но повышает требования к кабелю и соединениям. Взрывозащищённый вариант добавляет ограничения зоны и подключения.
Аналоги сравнивают по способу измерения, материалам, диапазону режима, точности и обслуживанию. Нельзя заменять исполнение только по диаметру или выходному сигналу: проверяют футеровку, электроды, заземление, защиту корпуса и допустимые условия монтажа. Для грязной среды отдельно оценивают очистку и доступ к измерительной трубе.
| Значение | Источник |
|---|---|
| Встроенный тип: преобразователь совмещен с датчиком | инженерная практика; сверить по паспорту |
| Раздельный тип: датчик и преобразователь разнесены | инженерная практика; сверить по паспорту |
| Взрывозащищенное исполнение для опасных сред | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Электромагнитный принцип удобен там, где в потоке нежелательны подвижные детали и дополнительное препятствие. При подходящей проводимости он позволяет контролировать агрессивные и загрязнённые жидкости, а влияние плотности и вязкости на формирование сигнала не является определяющим. Ограничения задают футеровка, электроды, заполнение и электрическое соединение.
При эксплуатации отслеживают устойчивость сигнала и состояние заземления, а при изменении состава среды проверяют совместимость материалов. Появление пузырьков, отложений или частичного заполнения меняет условия измерения. Поэтому качество показаний подтверждают осмотром канала и сравнением с технологическим режимом, а не только программной диагностикой.
7. Частые ошибки и на что смотреть
Непроводящие жидкости, включая чистые нефтепродукты и дистиллированную воду, не дают условия для обычного электромагнитного измерения. Перед монтажом проверяют состав и проводимость. В рабочей точке исключают кавитацию, подсос газа, частичное заполнение и резкие возмущения потока, иначе сигнал будет нестабильным или физически неверным.
Заземление корпуса или установка заземляющих колец должны соответствовать схеме прибора. Сигнальные кабели отделяют от силовых, а контакты защищают от влаги. Прямой участок и положение относительно арматуры проверяют по паспорту. При отклонении показаний сначала осматривают монтаж и среду, затем переходят к электронике и калибровке.
Частые вопросы
Чем расходомер ЭМИС сравнивать с другим электромагнитным прибором?
Сравнивают не только производителя, но и принцип исполнения: материалы футеровки и электродов, рабочие давление и температуру, скорость потока, точность, встроенный или раздельный преобразователь и требования к заземлению. Для грязной или агрессивной жидкости добавляют возможность осмотра и очистки. Одинаковый выходной сигнал не подтверждает одинаковую химическую совместимость и монтажные ограничения.
Почему расходомер ЭМИС не показывает расход на чистом продукте?
Электромагнитный метод требует проводящей жидкости. Чистые нефтепродукты и дистиллированная вода обычно не создают требуемого электрического сигнала, поэтому электроника не может корректно связать измерение с движением среды. Проверяют состав и проводимость, затем рассматривают другой принцип измерения или подходящее исполнение. Простая перенастройка преобразователя не заменяет совместимость метода со средой.
Как выбрать футеровку и электроды для агрессивной жидкости?
Уточняют состав среды, температуру, рабочее давление, наличие твёрдых частиц и возможные отложения. Затем сопоставляют химическую стойкость футеровки и электродов с паспортом прибора. Для загрязнённой среды проверяют доступ к очистке и устойчивость сигнала при пузырьках. Материал выбирают вместе с режимом и способом монтажа, а не только по названию расходомера.
Что проверять при нестабильном сигнале ЭМИС?
Проверяют полное заполнение измерительной трубы, отсутствие пузырьков и кавитации, направление потока, заземление корпуса и колец, контакты и разделение кабелей. Затем сверяют проводимость и температуру среды с паспортом, осматривают футеровку и состояние преобразователя. Диагностику начинают с процесса и монтажа, потому что шум не всегда означает неисправность электроники.
Когда лучше встроенное исполнение, а когда раздельное?
Встроенное исполнение выбирают при доступной и подходящей по температуре точке установки, когда преобразователь удобно обслуживать рядом с трубой. Раздельное помогает вынести электронику из горячей, вибрирующей или труднодоступной зоны, но требует контроля кабеля, соединений и заземления. Оба варианта сравнивают по условиям среды, защитному исполнению и доступу к диагностике.
Как подготовить расходомер к эксплуатации после монтажа?
Проверяют соответствие футеровки и электродов среде, правильность направления, полное заполнение, прямой участок, заземление и сигнальные кабели. Затем задают параметры преобразователя и выполняют калибровку по принятой процедуре. При контрольном запуске наблюдают за пузырьками, шумом и стабильностью показаний. Все отклонения сначала связывают с монтажом и потоком, а потом с электроникой.
