Частотный преобразователь оптимизирует работу насоса, плавно регулируя обороты двигателя в зависимости от потребления воды, что снижает энергозатраты и продлевает срок службы оборудования. Частотный преобразователь (инвертор) — это электронный силовой регулятор, который изменяет частоту и напряжение питающей сети для плавного изменения скорости вращения электродвигателя насоса. Подключение датчика давления к аналоговому входу (0–10 В или 4–20 мА).
данные обновлены 2026-10-21 ·

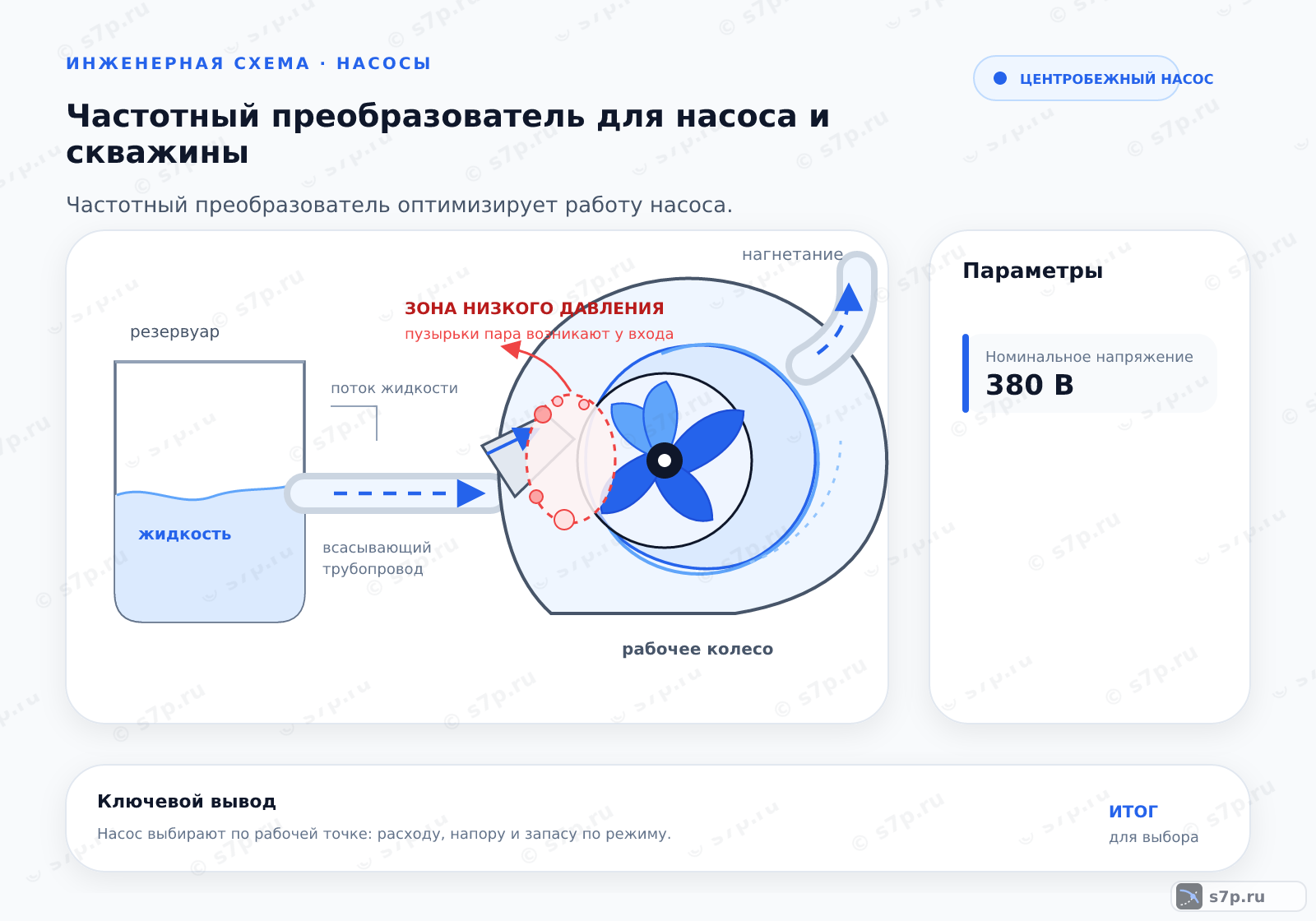

1. Регулирование насоса по давлению через преобразователь
В насосной установке частотный преобразователь связывает скорость двигателя с потребностью системы. Команда поступает от датчика давления, а привод меняет скорость насоса так, чтобы рабочий режим не зависел только от ручного включения и отключения. Для скважины дополнительно сверяют характеристики двигателя, кабеля и гидравлической части.
Насос и преобразователь подбирают как связанную пару. Проверяют тип двигателя, допустимый режим частотного регулирования, расположение датчика и способ подключения аналогового сигнала. Если сигнал измеряет давление не в той точке, привод будет корректировать скорость по искажённой обратной связи, даже если силовая часть собрана без ошибок.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Преобразователь формирует питание двигателя с изменяемой частотой, а регулятор получает обратную связь от датчика давления. В насосном контуре команда скорости проходит через ограничения по разгону, торможению, перегреву и перенапряжению. Поэтому настройка должна учитывать и электрический привод, и реакцию трубопровода.
Сначала подключают датчик к аналоговому входу 0–10 В или 4–20 мА, затем задают уставки и время разгона и торможения. После запуска в автоматическом режиме наблюдают реакцию на изменение разбора воды. PID-регулятор настраивают по фактическому поведению давления, а не по одной записи в меню.
- Шаг 1Подключение датчика давления к аналоговому входу (0–10 В или 4–20 мА).
- Шаг 2Настройка уставок: минимальной и максимальной частоты, времени разгона и торможения.
- Шаг 3Запуск в режиме «Авто» и проверка реакции системы на открытие крана.
- Шаг 4Настройка PID-регулятора для стабилизации заданного давления в системе.
- Шаг 5Проверка работы защиты от перегрева и перенапряжения.

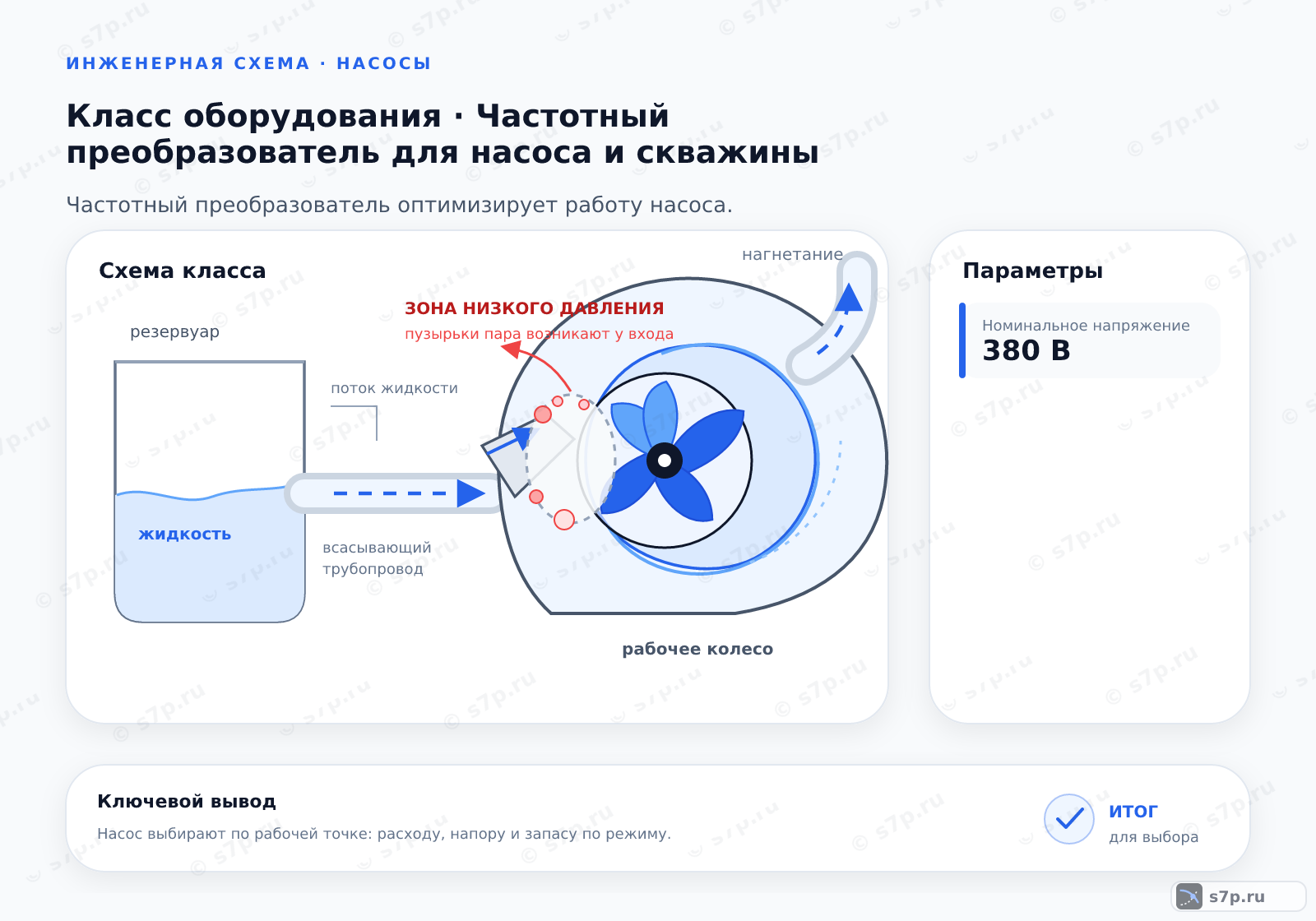

3. Ключевые параметры

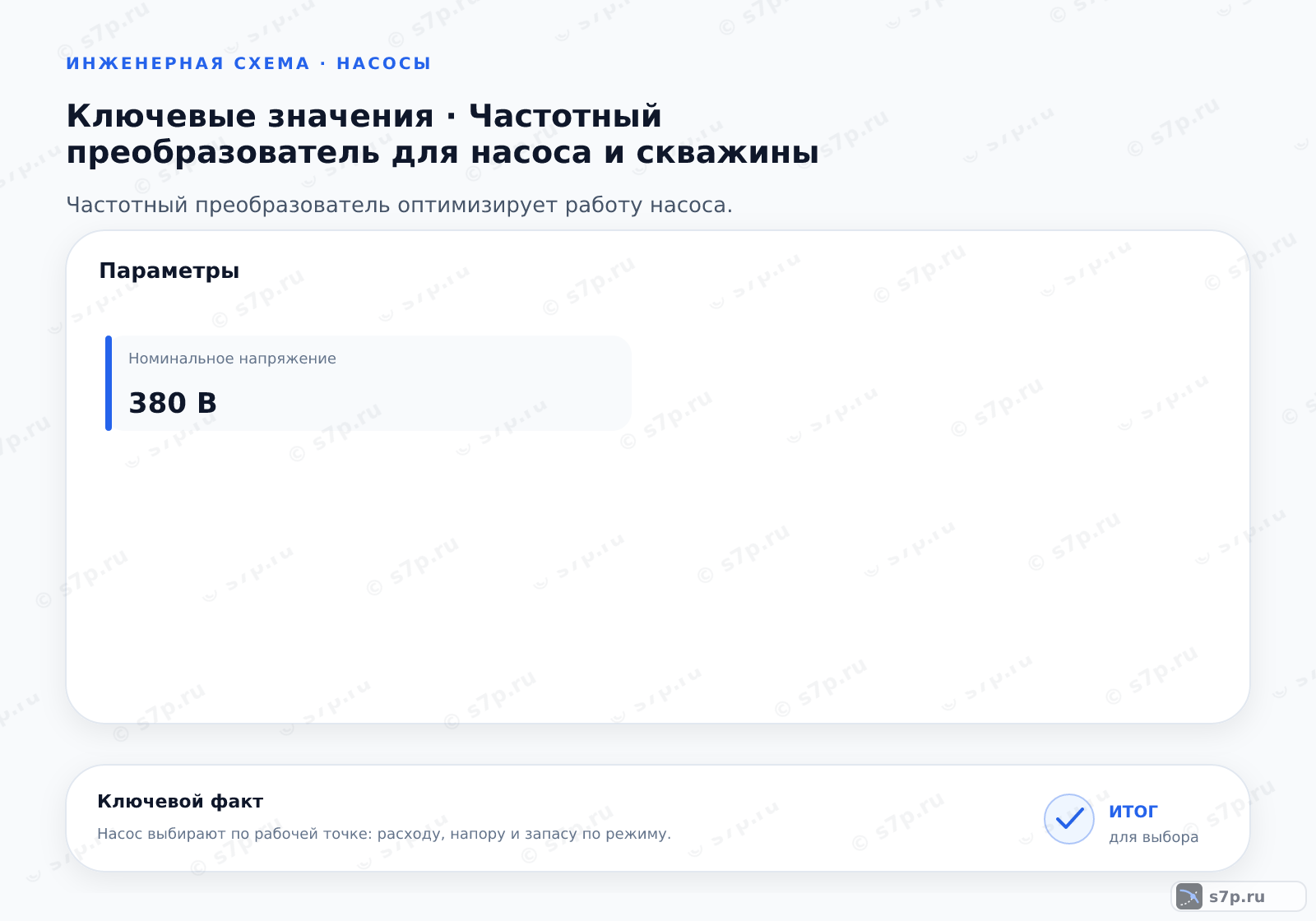

Таблица содержит номинальное напряжение 380 В, максимальную частоту 400 Гц, минимальную частоту 0.5 Гц, коэффициент перегрузки 150 %, время разгона 10 с и точность поддержания давления 0.1 бар. Эти поля описывают состав проверки: каждое значение сопоставляют с паспортом насоса, двигателя и самого преобразователя.
Для рабочего режима важны не только частота и напряжение. Проверяют диапазон давления, допустимый ток, охлаждение двигателя, время реакции автоматики и запас по защите. Точность поддержания давления оценивают в установленной точке измерения; ошибка датчика или утечка в линии обратной связи меняет результат подбора.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальное напряжение | 380 В | В | инженерная практика; сверить по паспорту |
| Максимальная частота | 400 Гц | Гц | инженерная практика; сверить по паспорту |
| Минимальная частота | 0.5 Гц | Гц | инженерная практика; сверить по паспорту |
| Коэффициент перегрузки | 150 % | % | инженерная практика; сверить по паспорту |
| Время разгона | 10 с | с | инженерная практика; сверить по паспорту |
| Точность поддержания давления | 0.1 бар | бар | инженерная практика; сверить по паспорту |
4. Связь датчика давления с насосом и преобразователем
Силовая цепь соединяет сеть, преобразователь и двигатель насоса. Отдельная цепь датчика давления приходит на аналоговый вход, а команда регулятора меняет скорость двигателя. Между электрической и гидравлической частями должны быть согласованы направление потока, место измерения, защита от перегрева и условия пуска.
Проверку схемы ведут от измерения к действию: изменяют разбор воды, наблюдают давление, затем смотрят, как меняется частота и ток двигателя. Если давление не реагирует, проверяют полярность и тип входного сигнала, уставки, фактическое состояние арматуры и наличие воды в насосной части.
5. Виды и разновидности
Векторное управление применяют там, где требуется точнее удерживать момент и скорость. Скалярное подходит для более простой регулировки центробежного насоса. Встроенный PID-регулятор сокращает состав внешней автоматики, если его входы, настройки и защиты соответствуют проектной схеме.
Двухзвенный инвертор рассматривают для установок с частыми торможениями и возвратом энергии. При сравнении исполнений проверяют не название режима, а совместимость с двигателем, датчиком давления, диапазоном работы и условиями охлаждения. Один и тот же насос может требовать разных настроек при изменении гидравлической схемы.
| Значение | Источник |
|---|---|
| Векторное управление: высокая точность момента, подходит для сложных насосов. | инженерная практика; сверить по паспорту |
| Скалярное управление: простая регулировка скорости, подходит для центробежных насосов. | инженерная практика; сверить по паспорту |
| Преобразователь с встроенным ПИД-регулятором: не требует внешнего контроллера. | инженерная практика; сверить по паспорту |
| Двухзвенный инвертор: для рекуперации энергии в системах с частыми торможениями. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Плавное изменение скорости уменьшает число резких пусковых воздействий на вал, муфту и трубопровод. Давление меняется через режим насоса, а не скачком от постоянной скорости к остановке, поэтому состояние арматуры и гидравлическое сопротивление нужно учитывать при настройке.
Режим с обратной связью помогает согласовать производительность с текущим разбором воды и может увеличить межремонтный интервал насосного оборудования при исправной механике и корректной настройке. При этом привод не отменяет проверку нагрева, вентилятора охлаждения и состояния двигателя. Рабочая точка должна оставаться в пределах характеристик насоса и ограничений производителя.
7. Частые ошибки и на что смотреть
Преобразователь нельзя подключать к двигателю без проверки его пригодности к частотному регулированию и теплового режима. Длинный кабель меняет условия на выходе; вопрос о дросселе или dv/dt-фильтре решают по сочетанию привода, кабеля, двигателя и паспорта. Отключение питания при работающем вентиляторе охлаждения также нарушает порядок эксплуатации.
Работа ниже 5 Гц может потребовать ограничения нагрузки или отдельного охлаждения. Если давление колеблется, сначала проверяют датчик, входной сигнал, герметичность и настройки PID, а затем меняют скорость. Настройка не должна скрывать перегрев, засорение или механическое ограничение насоса.
Частые вопросы
Куда подключают датчик давления в насосной схеме?
Датчик подключают к аналоговому входу преобразователя, согласовав тип сигнала с настройкой входа: 0–10 В или 4–20 мА. Место отбора выбирают там, где давление действительно характеризует работу системы. После подключения проверяют полярность, герметичность и изменение показания при разборе воды. Если измерение снято не в той точке, PID будет корректировать скорость по ошибочному сигналу.
Как понять, что PID-регулятор настроен неправильно?
Неверная настройка проявляется колебаниями давления, запаздывающей реакцией, частыми изменениями скорости или уходом к постоянному максимуму. Сначала исключают утечки, воздух, неисправность датчика и неправильную полярность входа. Затем меняют настройки постепенно, наблюдая реакцию после изменения разбора воды. Уставки и пределы частоты сверяют с насосом, двигателем и гидравлической схемой.
Когда для насоса выбирают векторное, а когда скалярное управление?
Скалярный режим подходит для простой регулировки центробежного насоса, когда требования к моменту и динамике умеренные. Векторный режим рассматривают при более точном удержании момента и скорости или при сложной нагрузке. Встроенный PID отвечает за стабилизацию давления, но не заменяет выбор силового алгоритма. Окончательное решение проверяют по двигателю, насосу и паспорту преобразователя.
Когда длинный кабель требует отдельной проверки выходной цепи?
Длинный кабель меняет электрические условия между преобразователем и двигателем и может повышать нагрузку на выходную часть. Необходимость выходного дросселя или dv/dt-фильтра определяют по конкретному приводу, длине и типу кабеля, двигателю и рекомендациям производителя. До запуска проверяют изоляцию, заземление и отсутствие повреждений. Универсально назначать фильтр только по факту длины нельзя.
Почему работа насоса ниже 5 Гц требует осторожности?
При работе ниже 5 Гц двигатель и насос могут выйти в режим, где охлаждение, момент и гидравлическая устойчивость отличаются от обычных условий. Проверяют нагрузку, нагрев, минимальную производительность и требования системы охлаждения. Если паспорт предусматривает ограничение нагрузки или отдельный обдув, их учитывают в настройках. Само снижение частоты не гарантирует безопасную работу насоса.
Что проверить, если давление не удерживается после запуска?
Проверяют фактическое давление контрольным прибором, место отбора, сигнал датчика, герметичность линии и выбранный тип аналогового входа. Затем смотрят уставки PID, минимальную и максимальную частоту, время разгона и состояние арматуры. Если насос не меняет режим при изменении разбора воды, ищут ошибку команды или подключения. Регулирование не исправляет нехватку воды и механическое ограничение.
