Узел учёта тепла ИТП измеряет расход и температуры теплоносителя на подающей и обратной линиях, а вычислитель определяет переданную тепловую энергию. В составе узла отдельно оценивают расходомер, датчики, фильтры, кабельные соединения и автоматическое регулирование, сопоставляя показания с направлением потока, состоянием контура и рабочей схемой.
данные обновлены 2026-10-21 ·
1. Назначение узла учёта тепла в ИТП
Узел учёта тепла связывает измерение расхода теплоносителя и температуры на подающей и обратной линиях с вычислением переданной тепловой энергии. В ИТП он также может быть частью автоматического регулирования, но измерительная функция и управляющая функция требуют раздельной проверки. Сначала определяют границы узла и направление потока.
В обвязке учитывают фильтры-грязевики, расходомер, температурные датчики, вычислитель и кабельные соединения. Компоновка должна оставлять доступ к приборам и гильзам. Показания оценивают в составе схемы, потому что ошибка датчика или засор на вводе меняет итоговую картину.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «raschet».
Смежная тема кластера «itp».
Смежная тема кластера «podbor».
Смежная тема кластера «itp».
Смежная тема кластера «raschet».
Смежная тема кластера «itp».
Смежная тема кластера «itp».
2. Устройство и принцип работы
Монтаж начинают с фильтров на вводе, затем устанавливают счётчик расхода теплоносителя и датчики температуры на подающей и обратной линиях. После этого подключают вычислитель, прокладывают кабели и задают параметры автоматического регулирования. Каждый прибор устанавливают по направлению потока и схеме производителя.
До настройки проверяют чистоту участка, правильность посадки датчиков и целостность кабелей. Разность температур должна быть связана с расходом и состоянием контура, иначе вычислитель будет обрабатывать несогласованные данные. После включения сопоставляют показания приборов с фактическим режимом и фиксируют отклонения.
- Шаг 1Установка фильтров грязевиков на вводе.
- Шаг 2Монтаж счетчика расхода теплоносителя.
- Шаг 3Установка датчиков температуры на подаче и обратке.
- Шаг 4Подключение вычислителя и прокладка кабелей.
- Шаг 5Настройка параметров автоматического регулирования.
3. Ключевые параметры
Для узла проверяют точность измерения, рабочее давление и мощность насосов, если насосная часть входит в схему. Точность относится к измерительному каналу, а не ко всему узлу автоматически. Давление сопоставляют с трубопроводом и арматурой, мощность — с электрической защитой и режимом насосной группы.
При выборе расходомера и датчиков учитывают диапазон измерений, присоединение, направление потока, материал гильз и доступ для поверки или замены. Показания расхода и температуры должны быть синхронизированы вычислителем. Результат монтажа проверяют по паспорту приборов и рабочей схеме ИТП.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Точность измерения | 2 % | % | ГОСТ Р 50198-92 |
| Давление рабочее | 16 бар | бар | инженерная практика; паспорт оборудования |
| Мощность насосов | 4 кВт | кВт | инженерная практика; типовой проект |
4. Расположение приборов в узле учёта тепла

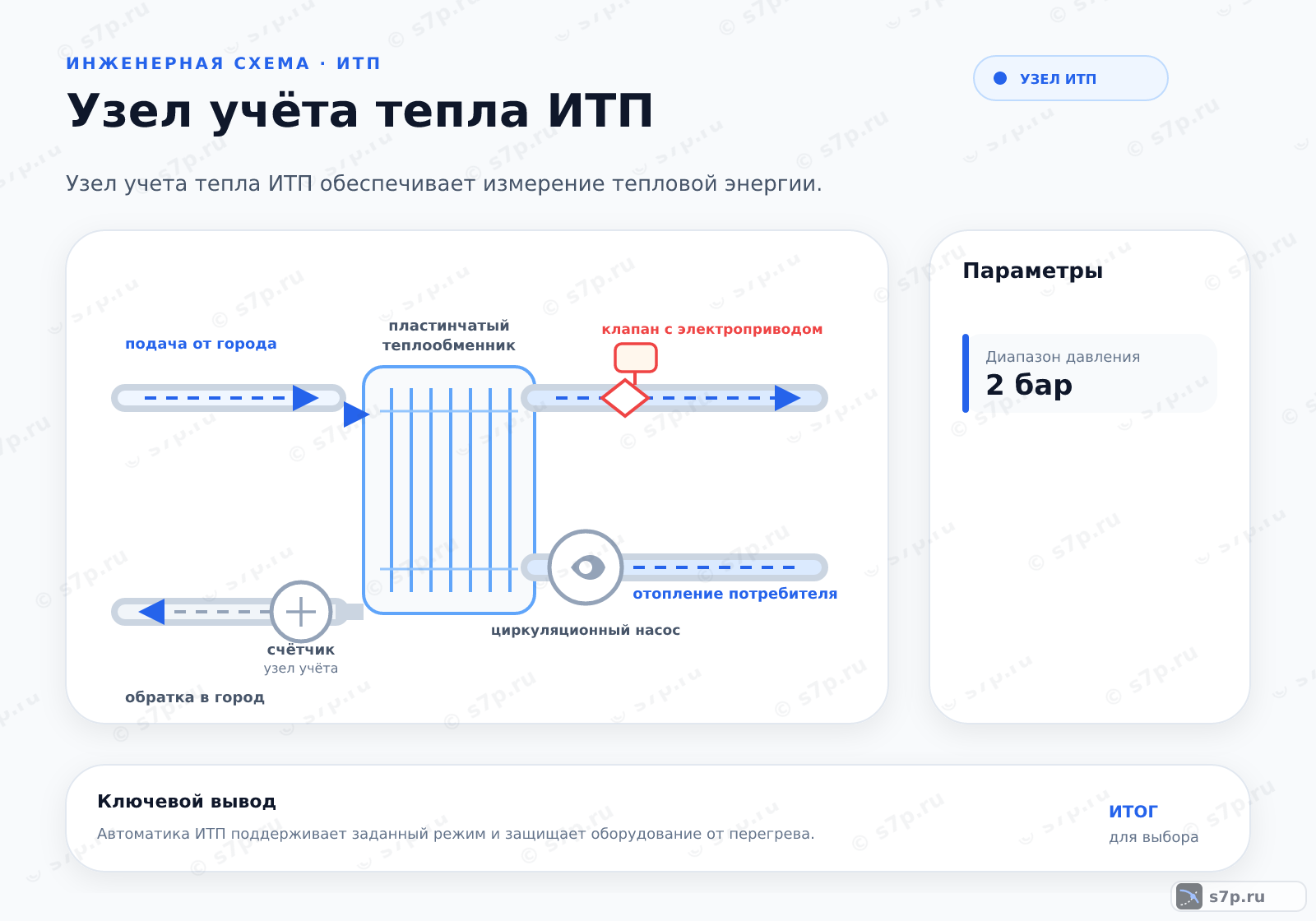

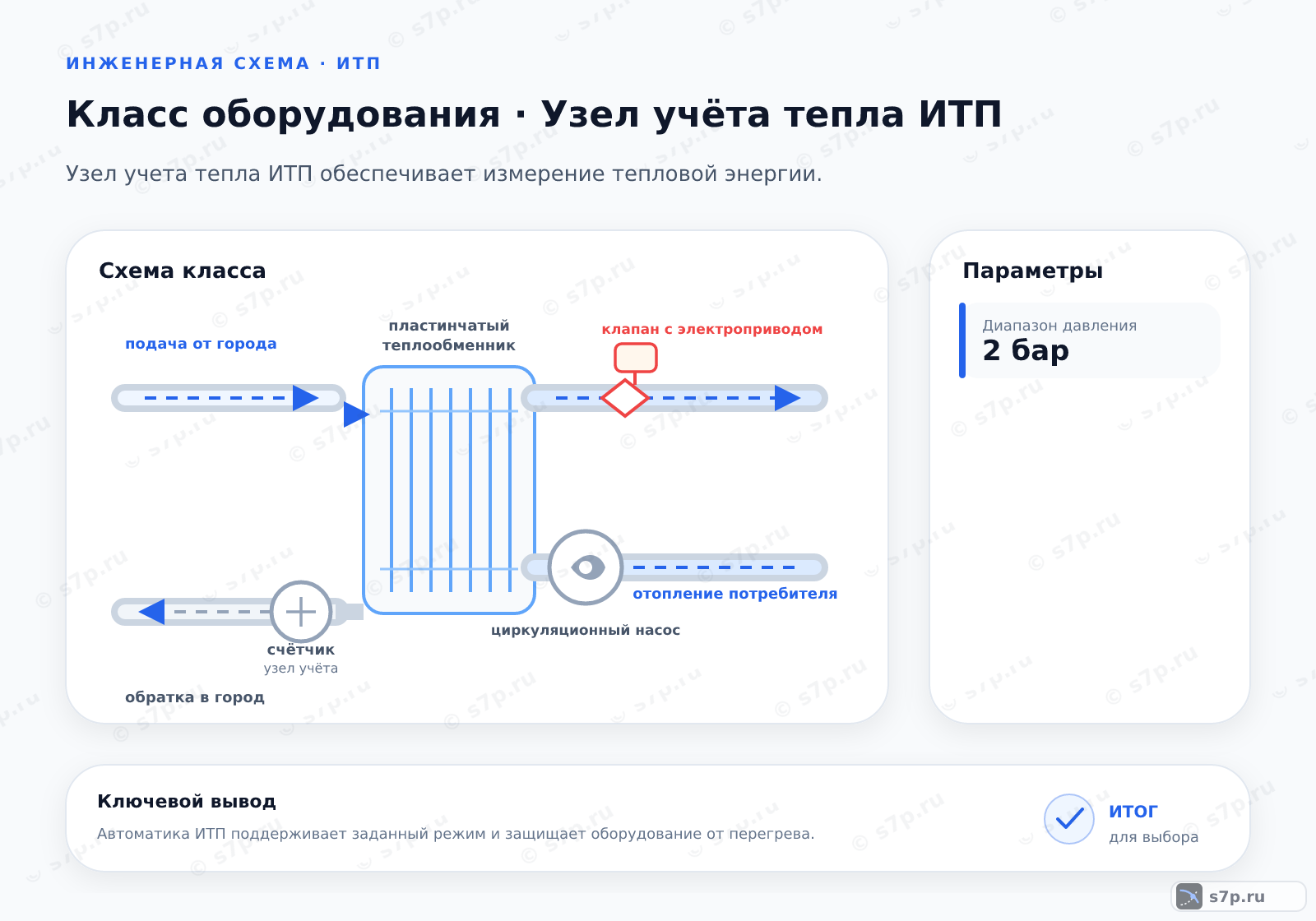

В схеме измерительный узел располагают так, чтобы расходомер получал устойчивый поток, а датчики температуры находились на подаче и обратке в предусмотренных гильзах. Фильтры защищают приборы от загрязнения, вычислитель связывает сигналы, а автоматика использует их для регулирования режима.
При расхождении показаний проверяют направление потока, заполнение, состояние фильтров, посадку датчиков и кабельные соединения. Сравнивают температуру обеих линий с расходом и режимом насосов. Изменение настройки автоматики выполняют после проверки измерительного тракта, иначе ошибка датчика будет принята за изменение тепловой нагрузки.
5. Виды и разновидности
ИТП с элеваторным узлом и ручной регулировкой требует контроля положения арматуры и показаний приборов оператором. Схема с пластинчатыми теплообменниками и частотно регулируемым приводом связывает измерение с изменяемой производительностью насосов. Погодное регулирование добавляет зависимость от наружных условий и алгоритма управления.
Сравнение вариантов начинают с назначения узла, способа присоединения, состава измерительных каналов и доступного обслуживания. Автоматизация не заменяет фильтрацию и проверку датчиков. Для любого исполнения уточняют давление, точность, электропитание, место установки гильз и порядок проверки вычислителя.
| Значение | Источник |
|---|---|
| ИТП с элеваторным узлом и ручной регулировкой. | инженерная практика |
| ИТП с пластинчатыми теплообменниками и ЧРП. | инженерная практика |
| ИТП с погодным автоматическим регулированием. | инженерная практика |
6. Частые ошибки и на что смотреть
Горячее водоснабжение не подключают к тепловой сети напрямую: схему присоединения проверяют по проекту и назначению теплообменного оборудования. Температурные датчики устанавливают в гильзах, чтобы измерительный канал можно было обслужить и проверить без повреждения прибора.
К ошибкам относят перепутанные подачу и обратку, загрязнённый фильтр, неверную посадку датчика и несогласованные кабели вычислителя. Перед изменением регулирования подтверждают расход и температуры на обеих линиях. После обслуживания повторно проверяют герметичность, направление потока и соответствие показаний рабочему режиму.
Частые вопросы
Какие приборы должны работать согласованно в узле учёта?
Расходомер, датчики температуры на подающей и обратной линиях и вычислитель должны быть связаны общей схемой измерения. Фильтры защищают приборы от загрязнения, а кабели передают сигналы без перепутывания каналов. Перед настройкой проверяют направление потока, заполнение, посадку датчиков и соответствие показаний фактическому режиму ИТП.
Почему датчики температуры устанавливают в гильзах?
Гильза обеспечивает предусмотренное размещение датчика в потоке и позволяет проверить или заменить измерительный элемент без повреждения трубопровода. Место установки должно соответствовать подающей или обратной линии и схеме производителя. При расхождении показаний проверяют глубину посадки, контакт с гильзой, направление потока и состояние кабельного соединения.
Как отличить ошибку расходомера от ошибки температурного канала?
Сравнивают показания расхода с температурами на подаче и обратке и смотрят, не изменился ли режим насосов. Затем проверяют фильтр, направление потока, кабели вычислителя и посадку датчиков. Если расход выглядит устойчивым, а температурная разность невозможна для текущего режима, проверяют измерительный канал. Настройку автоматики меняют после такой диагностики.
Что учитывать при выборе узла с автоматическим регулированием?
Проверяют состав измерительных каналов, способ присоединения, диапазоны приборов, рабочее давление, точность и электрическое питание насосной части. Для погодного регулирования дополнительно оценивают алгоритм и связь с наружными условиями. Автоматика не заменяет фильтрацию, гильзы и проверку вычислителя. Рабочую схему сверяют с паспортами всех приборов.
Можно ли подключить горячее водоснабжение напрямую к сети?
Прямое подключение горячего водоснабжения к тепловой сети не принимают без предусмотренной проектом схемы и оборудования. Проверяют назначение теплообменника, границы контуров, арматуру и измерительные точки. Ошибка присоединения меняет температуру и расход, поэтому сначала сопоставляют трубопроводы с проектом, затем проверяют датчики и работу регулирования.
Что проверить, если расчёт тепла стал отличаться от режима?
Осматривают фильтры, расходомер, датчики в гильзах, кабели и вычислитель. Подачу и обратку проверяют на перепутывание, а показания сопоставляют с работой насосов и фактической температурой линий. После обслуживания контролируют герметичность и настройки автоматического регулирования. Нельзя исправлять расхождение только изменением алгоритма без проверки измерительного тракта.
