Ручной привод обеспечивает низкую стоимость при редком обслуживании, автоматический — высокую скорость и дистанционное управление, а редукторный служит для увеличения усилия при сохранении ручного или электрического привода. Ручной привод: время закрытия и момент зависят от арматуры, редуктора, DN и усилия оператора.
данные обновлены 2026-10-21 ·
1. Ручной, редукторный или автоматический привод
Тип привода выбирают по требуемому усилию, доступу оператора и способу управления арматурой. Ручное исполнение подходит для узла, где действие выполняют на месте и переключение происходит нечасто. Редуктор добавляет механическое преимущество, когда прямого усилия на маховике недостаточно.
Автоматическое исполнение связывает арматуру с электрическим управлением и позволяет передавать команду из удалённой точки. Для опасной среды и магистрали с ограниченным доступом это меняет порядок эксплуатации, но добавляет привод, питание и контроль обратной связи. Решение должно учитывать не только скорость закрытия, но и момент, который требует конкретная арматура.
Текущая страница в тематической подборке.
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Материалы корпуса и деталей».
Смежная тема кластера «Дисковые затворы».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Обратные клапаны».
Смежная тема кластера «Уплотнения и седла».
Смежная тема кластера «Присоединения и строительные размеры».

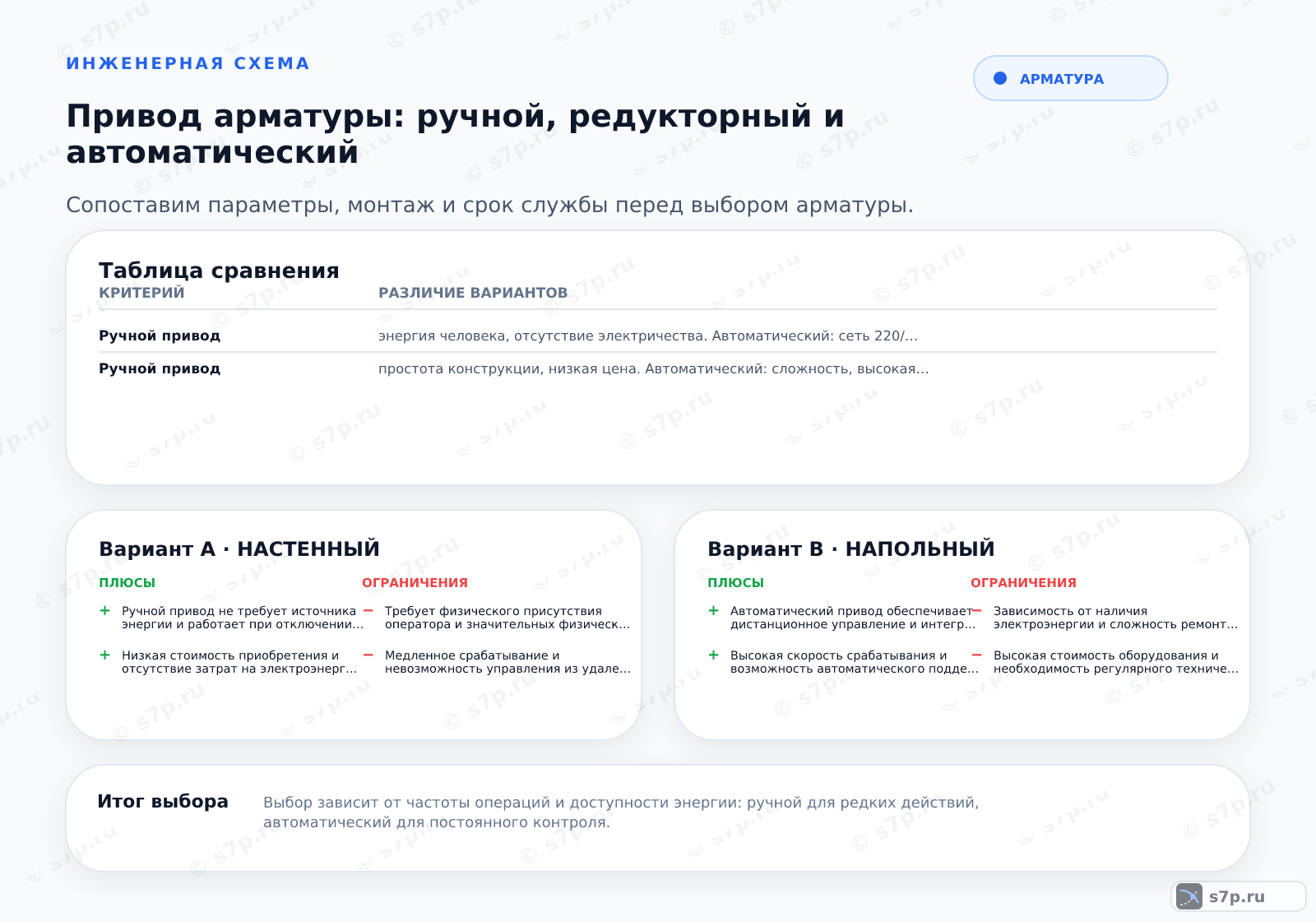

2. Таблица сравнения
Сравнивать приводы удобно по усилию, режиму переключения, месту установки и способу обслуживания. Ручной механизм имеет понятную связь между действием оператора и положением запорного органа. Редукторный вариант снижает требуемое усилие за счёт передачи, поэтому его проверяют вместе с арматурой, а не как отдельный узел.
Автоматический привод требует согласования с арматурой, электрической частью и системой управления. При сравнении смотрят на скорость, возможность дистанционной команды, доступность ручного режима и условия среды. Сравнение по цене без оценки монтажа и обслуживания не показывает реальную пригодность решения.
3. Определения вариантов
Ручной привод передаёт усилие через маховик или рукоятку и сохраняет простую механику управления. Редукторный привод включает передачу, которая увеличивает момент на выходе и меняет скорость перемещения. Поэтому оператор оценивает не только удобство маховика, но и сопротивление арматуры в крайних положениях.
Автоматический привод получает команду от электрической системы и перемещает запорный орган без постоянного присутствия оператора. В его составе проверяют механизм, питание, концевые положения и связь с контролем. Если исходная арматура требует неподходящего момента, автоматизация не устраняет механическую причину, а переносит её в привод.
4. Когда что применять
Для бытового котла с доступным оператором достаточно решения, которое можно осмотреть и привести в действие на месте. На промышленной магистрали с опасной средой удобнее дистанционное управление, если оно согласовано с защитами и технологической схемой. В водопроводе крупного диаметра редуктор помогает управлять арматурой при редком обслуживании.
В системе пожаротушения привод оценивают по требуемой готовности к команде и совместимости с сигнализацией. В теплопункте автоматическое исполнение связывают с регулированием режима и проверяют доступ к ручному управлению. Для каждого применения остаются обязательными паспорт, направление движения и фактическая нагрузка на выходе.
| Значение | Источник |
|---|---|
| Бытовой котел, давление 1–3 бар, доступность оператора: ручной привод. | инженерная практика; сверить по паспорту |
| Промышленная магистраль, опасная среда, дистанционное управление: автоматический привод. | инженерная практика; сверить по паспорту |
| Водопровод диаметром 100 мм, давление 10 бар, редкое обслуживание: редукторный ручной. | инженерная практика; сверить по паспорту |
| Система пожаротушения, быстрое срабатывание: автоматический быстродействующий. | инженерная практика; сверить по паспорту |
| Теплопункт, автоматизация режима: автоматический привод с сервоприводом. | инженерная практика; сверить по паспорту |
5. Эксплуатация
Стоимость привода не описывает затраты на весь узел. Ручной вариант обычно не требует питания и сложной автоматики, но работу выполняет оператор. Электрическое исполнение добавляет расходы на питание, настройку, защиту и обслуживание электроники, поэтому его оценивают вместе с режимом переключения и доступом к арматуре.
При эксплуатации контролируют крепление, свободный ход, отсутствие заклинивания и соответствие момента паспорту. Для редукторного механизма осматривают передачу и смазку по инструкции изготовителя. Для автоматического привода дополнительно проверяют концевые положения и команду управления. Любое изменение арматуры требует повторной проверки совместимости привода.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Потребляемая мощность | 0.2 кВт | кВт | инженерная практика; сверить по паспорту |
| Затраты на электроэнергию за цикл | 0.05 кВт·ч | кВт·ч | инженерная практика; сверить по паспорту |
Частые вопросы
Как понять, что ручного привода недостаточно?
Недостаток ручного привода проявляется в чрезмерном усилии на маховике, неполном ходе или невозможности уверенно перевести арматуру в требуемое положение. Сначала проверяют состояние самой арматуры, направление движения, загрязнение и заклинивание. Если механическая причина исключена, сопоставляют требуемый момент с паспортом привода. Редуктор выбирают только после такой проверки, потому что он увеличивает усилие, но не устраняет дефект корпуса или затвора.
Когда редукторный привод подходит лучше прямого ручного?
Редукторный вариант подходит, когда оператору трудно создать требуемый момент напрямую или арматура имеет крупный проход и редкое обслуживание. Перед установкой проверяют передаточное отношение, направление вращения, крайние положения и место для обслуживания. В водопроводе с крупным диаметром такой подход может упростить ручное управление. Он не заменяет автоматизацию, если нужна дистанционная команда или связь с защитами системы.
В чём практическая разница между автоматическим и ручным приводом?
Ручной привод требует присутствия оператора и передаёт его усилие непосредственно через рукоятку или маховик. Автоматический получает команду от системы управления и перемещает арматуру без постоянного доступа к месту установки. Автоматизация добавляет питание, концевые положения и контроль обратной связи. Поэтому её сравнивают не только по скорости, но и по доступности ручного режима, обслуживанию электроники и поведению при потере питания.
Почему привод начинает работать рывками или заклинивает?
Рывки возникают при загрязнении, перекосе, недостатке смазки, неверном направлении движения или несоответствии момента арматуре. У автоматического исполнения дополнительно проверяют питание, сигнал, концевики и связь с позиционером. У редукторного механизма осматривают передачу и крепление. Настройку не меняют до устранения механической причины: иначе привод продолжит нагружаться, а симптом временно скроет исходную неисправность.
Что сверить перед заменой привода на автоматический?
Сверяют требуемый момент, ход, направление закрытия, присоединение, положение штока и условия среды. Затем проверяют питание, тип команды, концевые положения, ручной дубль и место для кабелей и обслуживания. Паспорт арматуры сопоставляют с паспортом привода, потому что одинаковый монтажный размер не гарантирует совместимость по усилию. После установки проверяют полный ход и фактическое положение затвора по команде.
Как обслуживать привод без нарушения режима арматуры?
Перед обслуживанием участок делают безопасным и исключают самопроизвольную команду. Осматривают крепление, свободный ход, корпус, кабельные вводы и отсутствие течи у арматуры. Для редуктора проверяют смазку по паспорту, для электрического исполнения — питание, концевые положения и обратную связь. После вмешательства выполняют холостой контроль и затем проверяют работу в схеме, не меняя режим без документированного основания.
