Выбор типа вентилятора зависит от требуемого расхода и сопротивления сети: осевые эффективны при низком давлении, а радиальные — при высоком. Правильный выбор типа вентилятора может снижать энергопотребление. Определить требуемый воздухообмен по нормативам помещения.
данные обновлены 2026-10-21 ·
1. Что такое виды вентиляторов
Вентиляторы различают по направлению воздуха и способу создания давления. Осевой поток идёт вдоль оси, радиальный — к периферии, канальный агрегат размещается внутри трассы.
Тип выбирают по расходу, давлению, температуре, шуму, вибрации, габаритам и монтажу. Одинаковый расход не означает одинаковую рабочую точку.
Текущая страница в тематической подборке.
Смежная тема кластера «Вытяжные и специальные установки».
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «Конструкция вентиляционных установок».
Смежная тема кластера «Основы и устройство вентиляции».
Смежная тема кластера «Приточные вентиляционные установки».
Смежная тема кластера «Конструкция вентиляционных установок».
Смежная тема кластера «Приточные вентиляционные установки».
Смежная тема кластера «Классификация систем по назначению».
2. Устройство и принцип работы
Подбор начинают с воздухообмена и сопротивления, затем используют график характеристик, проверяют мощность и габариты, учитывают шум и вибрацию.
Перед пуском проверяют вращение, вход, выход, крепление, лопатки, фильтры и гибкие соединения. Рабочая точка должна соответствовать сети.
- Шаг 1Определить требуемый воздухообмен по нормативам помещения.
- Шаг 2Рассчитать сопротивление сети воздуховодов.
- Шаг 3Выбрать тип вентилятора по графику характеристик.
- Шаг 4Проверить соответствие мощности двигателя и габаритов.
- Шаг 5Учесть требования к шуму и вибрации.
3. Ключевые параметры
В таблице указаны максимальный расход 50000 м³/ч, рабочее давление 1000 Па, температура 80 °C и шум 65 дБ. Эти поля сверяют с паспортом модели.
Расход и давление сопоставляют с сетью, температуру — с исполнением двигателя и материалов, шум — с местом установки. Максимум не означает одновременную работу на всех пределах.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Максимальный расход | 50000 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Рабочее давление | 1000 Па | Па | инженерная практика; сверить по паспорту |
| Температура воздуха | 80 °C | °C | инженерная практика; сверить по паспорту |
| Уровень шума | 65 дБ | дБ | инженерная практика; сверить по паспорту |

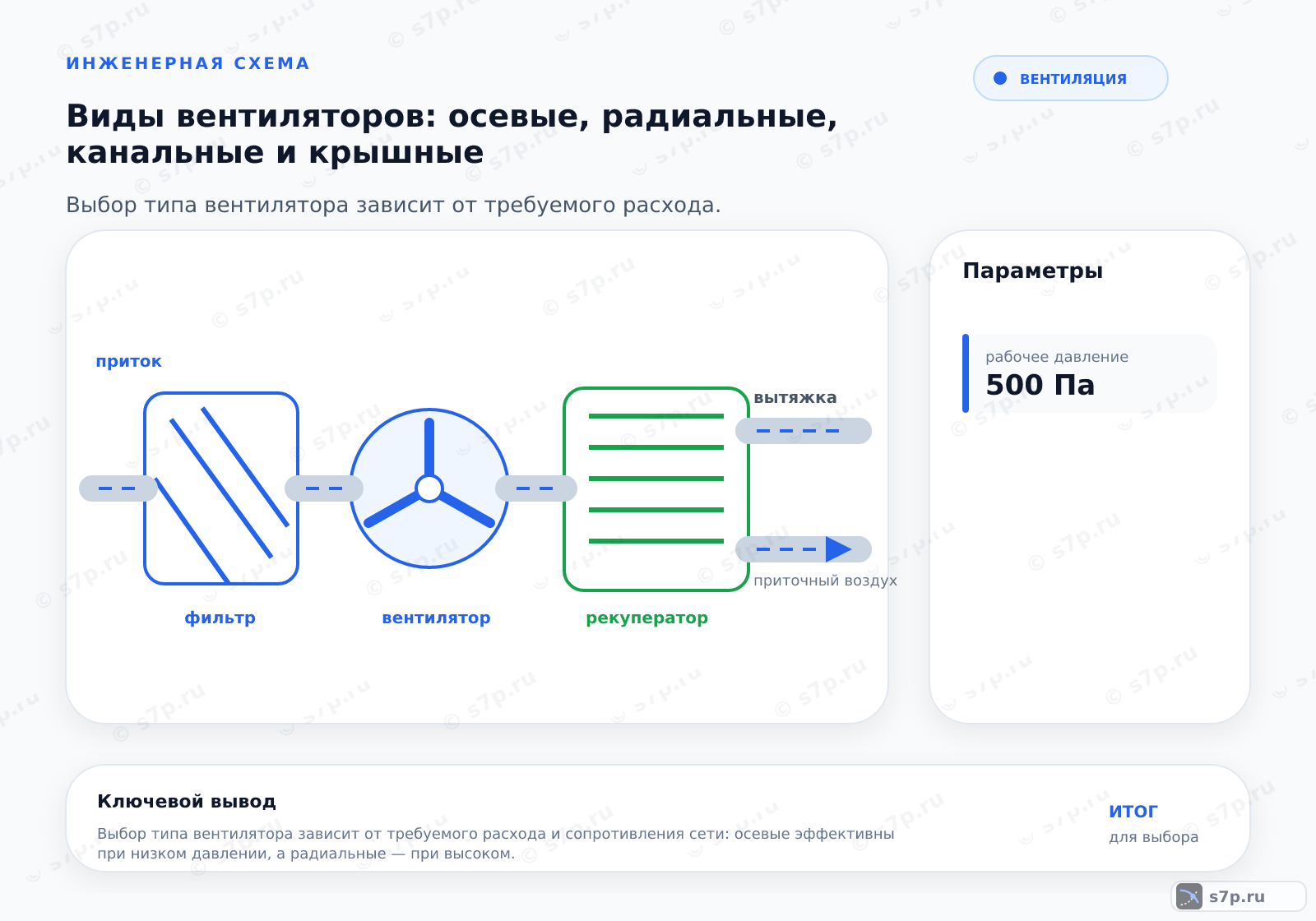

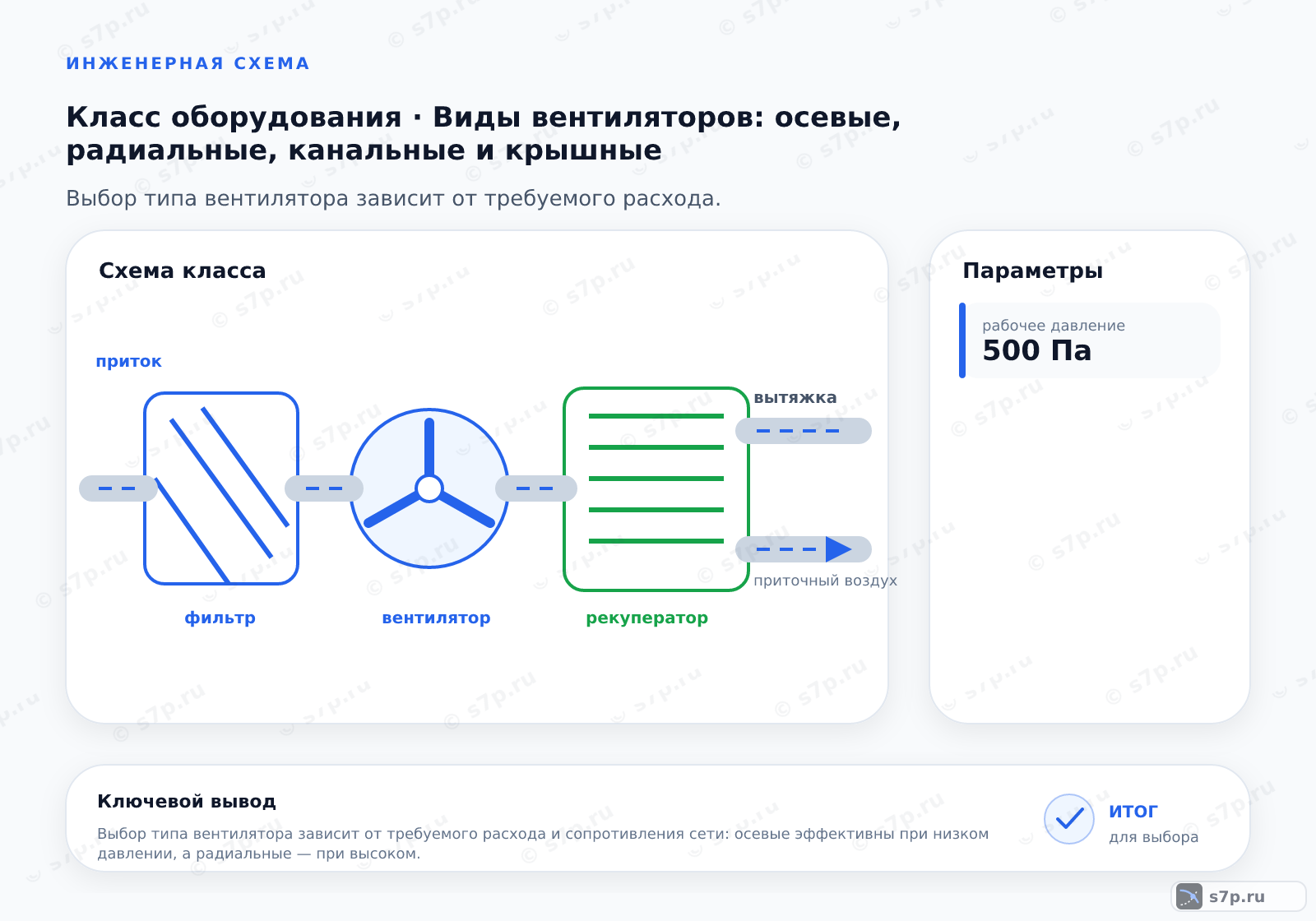

4. Схема работы
У осевого вентилятора поток идёт вдоль вала, у радиального входит к центру и выходит к периферии, канальный агрегат встроен в воздуховод. Крышный выбрасывает воздух над покрытием.
Перед вентилятором оставляют свободное сечение, после него учитывают повороты, фильтры и решётки. Неверное подключение смещает режим и увеличивает шум.
5. Виды и разновидности
Осевой вариант выбирают для большого расхода при низком давлении, радиальный — для высокого давления и среднего расхода, канальный — для распределённых систем. Крышные модели сравнивают по защите и обслуживанию.
Проверяют рабочую точку, материал, температуру и место монтажа. Повороты, фильтры и заслонки меняют сопротивление, поэтому тип согласуют со всей трассой.
| Значение | Источник |
|---|---|
| Осевой вентилятор: воздух движется вдоль оси, низкое давление, высокий расход. | инженерная практика |
| Радиальный вентилятор: воздух отбрасывается центробежно, высокое давление, средний расход. | инженерная практика |
| Канальный вентилятор: монтируется в воздуховод, компактный, для распределенных систем. | инженерная практика |
6. На что влияет и зачем нужно
Радиальный вентилятор рассчитан на сопротивление до 1000 Па в исходном диапазоне; значение проверяют по характеристике. Осевой агрегат нельзя переносить в сеть с высоким сопротивлением без расчёта.
Для пожарных моделей проверяют температуру, для крышных — крепление и вибрацию. При неисправности измеряют расход и давление, затем осматривают привод, лопатки и сеть.
7. Частые ошибки и на что смотреть
Осевой вентилятор не переносят в сеть с высоким сопротивлением без проверки рабочей точки. Для пожарных моделей сверяют температуру воздуха, для крышных — крепление, вибрацию и воздействие кровельного узла.
При шуме или падении расхода проверяют вращение, лопатки, фильтры, заслонки, сечение и сопротивление трассы. После устранения причины повторно измеряют давление и расход, а затем сопоставляют их с характеристикой.
Частые вопросы
Когда нужен осевой или радиальный вентилятор?
Осевой поток идёт вдоль оси и подходит сети с низким сопротивлением и большим расходом. Радиальный создаёт давление центробежным движением и лучше переносит сопротивление каналов, фильтров и поворотов. Решение принимают по пересечению характеристики с сопротивлением конкретной сети. Результат сверяют с паспортом, схемой и фактическим режимом конкретного участка перед окончательным выводом.
Что проверить перед выбором модели?
Определяют расход и давление, затем проверяют температуру, мощность двигателя, габариты, шум, вибрацию и монтаж. График характеристики важнее одного максимального расхода. После выбора согласуют вход, выход, фильтры, заслонки и крепление, потому что трасса меняет рабочую точку. После устранения причины выполняют повторный замер и проверяют, что изменение сохранилось в рабочем режиме.
Чем канальный отличается от радиального?
Канальный агрегат находится внутри воздуховода и зависит от монтажного пространства, шума и сопротивления трассы. Радиальный использует колесо и корпус, где поток меняет направление и создаёт давление. Сравнивают расход, давление, обслуживание, температуру и заменяемость узла. Проверку повторяют на том же месте, чтобы сравнение не зависело от другой настройки или нагрузки.
Как связать расход с давлением?
Расход задаёт воздухообмен, давление покрывает сопротивление каналов, фильтров, решёток и поворотов. Выбор только по расходу может дать недостаточный фактический поток. Рабочую точку находят по характеристике и проверяют после монтажа измерением на участках. Все изменения фиксируют, иначе последующая диагностика не покажет, какая операция повлияла на режим.
Почему вентилятор шумит?
Причиной бывают высокая скорость, турбулентность, загрязнение, дисбаланс, слабое крепление или передача вибрации на трассу. Сначала проверяют вращение, сечение, фильтры и опоры. Затем сопоставляют шум с расходом и давлением, отделяя аэродинамический источник от механического. Такой порядок отделяет механическую причину от ошибки измерения и случайной регулировки оборудования.
Как учитывать температуру и пожарное исполнение?
Температуру сопоставляют с исполнением вентилятора, двигателя, уплотнений и автоматики. Для страницы указано 80 °C, но это значение нельзя переносить без паспорта. Пожарные модели проверяют по назначению и температуре, крышные — по креплению, вибрации и защите от осадков. Вывод связывают с точкой контроля, состоянием узла и условиями, при которых получено показание.
