Технологическую вытяжку подбирают по составу загрязнений, температурному режиму и поведению процесса, поскольку расход, площадь канала, скорость, давление и материал оборудования связаны в единую сеть. Расчёт дополняют проверкой агрессивности среды, искрообразования, взрывоопасности, мощности двигателя, шума и допустимого исполнения воздуховодов для горячих газов.
данные обновлены 2026-10-21 ·
1. Как подобрать Технологическая вытяжка: как учитывать загрязнения и режим процесса: суть
Технологическую вытяжку подбирают по составу загрязнений, температурному режиму и поведению процесса. Площадь сечения канала связывают со скоростью движения воздуха, плотностью среды и сопротивлением сети. Материал корпуса и воздуховодов выбирают после проверки агрессивности среды, вероятности искрообразования и требований взрывозащиты.
Производительность вентилятора не отделяют от маршрута воздуха. Повороты, фильтры, местные сопротивления и состояние вытяжного зонта меняют требуемое давление. При выборе сверяют мощность двигателя, допустимый шум и паспортное исполнение, чтобы оборудование соответствовало не только расходу, но и характеру загрязнения.
Текущая страница в тематической подборке.
Смежная тема кластера «Вытяжные и специальные установки».
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «Конструкция вентиляционных установок».
Смежная тема кластера «Основы и устройство вентиляции».
Смежная тема кластера «Приточные вентиляционные установки».
Смежная тема кластера «Приточные вентиляционные установки».
Смежная тема кластера «Классификация систем по назначению».
Смежная тема кластера «Классификация систем по назначению».
2. Калькулятор подбора
Калькулятор полезен как связка исходных величин, а не как самостоятельное подтверждение пригодности установки. В него заносят площадь сечения, плотность воздуха, требуемое давление и режим процесса, затем сопоставляют результат с сопротивлением воздуховодов и характеристикой вентилятора.
Полученное значение проверяют по материалу корпуса, исполнению двигателя и условиям безопасности. Если среда содержит агрессивные пары или взрывоопасную пыль, одной аэродинамической оценки недостаточно. Итог сверяют с паспортом оборудования, требованиями проекта и фактической схемой отвода загрязнённого воздуха.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.
3. Исходные данные для расчёта
В расчёт включают геометрию канала, свойства воздуха, состав загрязнений и режим работы технологического участка. Площадь сечения и скорость определяют связь между расходом и транспортированием частиц, а плотность влияет на аэродинамическую нагрузку. Давление вентилятора рассматривают вместе с потерями сети.
Мощность двигателя и уровень шума проверяют по паспорту выбранного агрегата и по условиям размещения. Для горячих газов нельзя переносить обычное пластиковое исполнение за пределы его допустимого режима без специальной термостойкой версии. Источник каждого входа должен быть понятен до запуска расчёта.

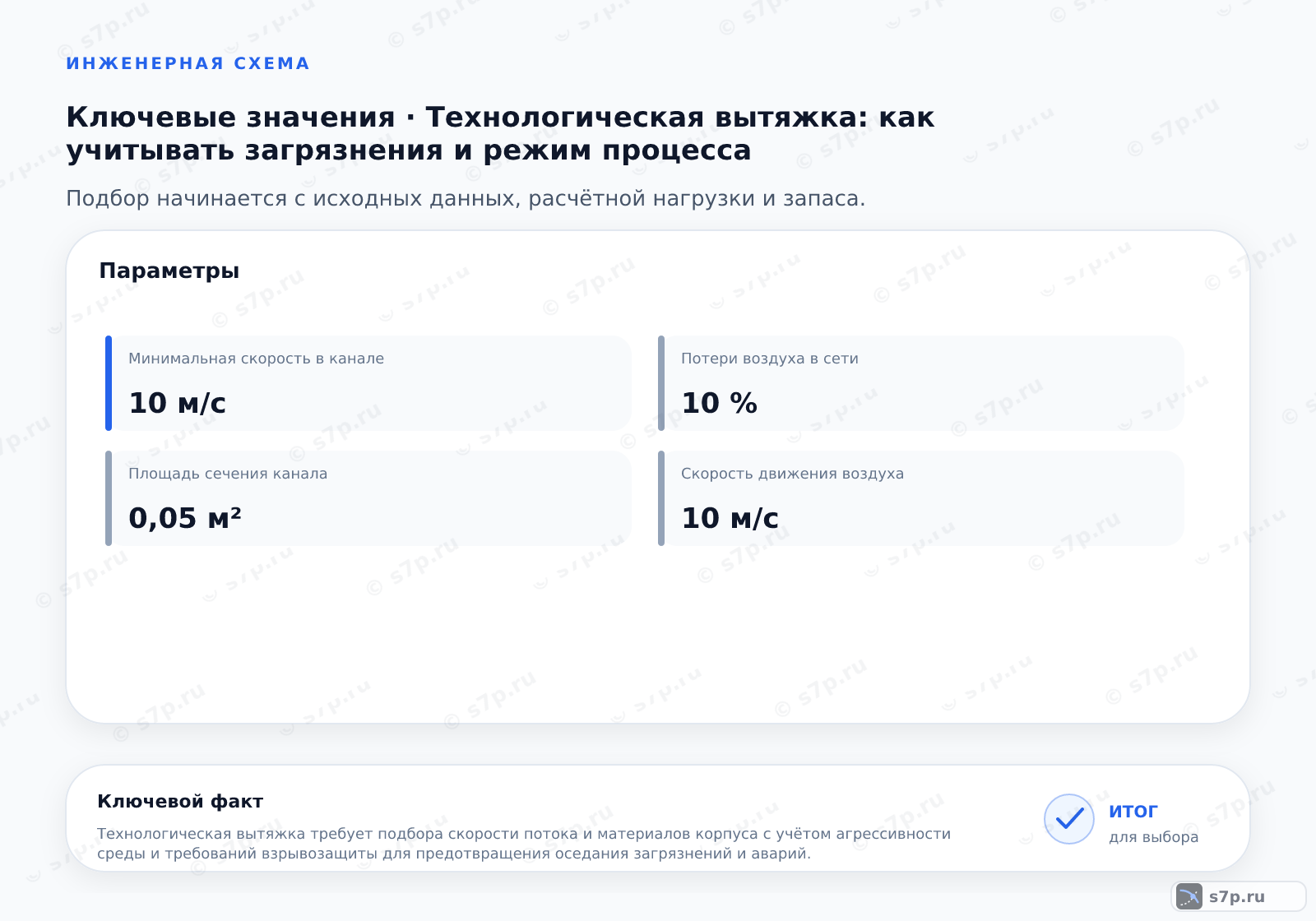

| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Площадь сечения канала | 0.05 м² | м² | инженерная практика |
| Минимальная скорость в канале | 10 м/с | м/с | СП 60.13330.2020 |
| Плотность воздуха при t | 1.2 кг/м³ | кг/м³ | СП 60.13330.2020 |
| Давление вентилятора | 1500 Па | Па | инженерная практика |
| Мощность двигателя | 7.5 кВт | кВт | инженерная практика |
| Уровень шума | 85 дБ(А) | дБ(А) | СанПиН 1.2.3685-21 |
4. Диаграмма зависимости
Диаграмма зависимости показывает, как изменение расхода связано с давлением и сопротивлением технологической сети. Рабочую область читают по пересечению характеристики вентилятора и потребности системы, учитывая фильтры, повороты, сужения и загрязнение тракта. Отдельная точка на графике не описывает весь режим процесса.
При сравнении вариантов смотрят, сохраняется ли нужное движение воздуха после изменения нагрузки и состояния фильтра. Если график построен для одной плотности или чистого канала, его нельзя без проверки переносить на агрессивную либо запылённую среду. Результат связывают с паспортом и проектной схемой.
5. Типичные ошибки подбора
Резкие повороты без направляющих аппаратов увеличивают сопротивление и могут ускорять износ. При проверке смотрят не только на вентилятор, но и на состояние канала, крепления, фильтров и доступность очистки. Потеря сечения из-за отложений меняет фактический режим и затрудняет сравнение с расчётом.
Целостность заземления и работу искровых детекторов контролируют в составе системы. Пластиковый воздуховод для горячих газов не применяют без специального термостойкого исполнения, если температура выходит за пределы обычного материала. Для взрывоопасной среды отдельно проверяют совместимость материалов и защитных устройств.
Частые вопросы
Какие данные нужны перед подбором технологической вытяжки?
Фиксируют состав загрязнений, температуру, плотность воздуха, площадь сечения канала, скорость движения, сопротивление сети и условия размещения вентилятора. Для пылегазовой или взрывоопасной среды добавляют сведения о материалах, заземлении и защите от искры. Мощность двигателя и допустимый шум проверяют по паспорту. Без описания процесса расчёт расхода не показывает пригодность оборудования.
Почему скорость в канале нельзя задавать отдельно от процесса?
Скорость должна удерживать загрязнения в движении, но одновременно влияет на шум, потери давления и износ. При малом значении пыль оседает в воздуховоде, при чрезмерном растёт нагрузка на вентилятор и фильтры. Поэтому её сопоставляют с площадью сечения, плотностью среды, составом частиц и режимом технологического участка, а не выбирают по одному справочному полю.
Допустим ли пластиковый воздуховод для горячего газа?
Обычное пластиковое исполнение не используют для транспортировки горячих газов, если температура выходит за пределы допустимого режима материала. Специальная термостойкая версия требует отдельного подтверждения по паспорту. Перед монтажом проверяют также химическую стойкость, риск воспламенения, крепления и совместимость с вентилятором. Материал воздуховода выбирают по среде и температуре, а не по удобству монтажа.
Как проверить систему при взрывоопасной пыли?
Проверяют, что проект учитывает взрывоопасность среды, материалы оборудования, заземление и искровые детекторы. Воздуховоды и корпус должны соответствовать процессу, а защитные устройства — быть включены в рабочую логику. Отдельно смотрят фильтры, места накопления отложений и доступ к очистке. Аэродинамический расчёт без проверки источников воспламенения не закрывает риск.
Что сравнивать у вентиляторов для технологической сети?
Сопоставляют расход и давление на рабочей точке, мощность двигателя, допустимую среду, шум и исполнение корпуса. Проверяют, как агрегат переносит загрязнение фильтра и местные сопротивления поворотов. Один и тот же расход не означает одинаковую пригодность: вентилятор с подходящим давлением может не соответствовать температуре, химической стойкости или требованиям взрывозащиты.
Что контролировать при эксплуатации вытяжного тракта?
Осматривают воздуховоды, повороты, фильтры, крепления и состояние заземления. Проверяют работу искровых детекторов, отсутствие отложений и соответствие фактического шума расчётному режиму. При изменении процесса повторно оценивают скорость, давление и мощность двигателя. Горячие или агрессивные выбросы требуют контроля материала, уплотнений и участков, где возможна потеря сечения.
