Рекуперация тепла — это процесс передачи тепловой энергии от вытяжного воздуха к приточному через стенку теплообменника без смешивания потоков, что позволяет экономить энергию на подогрев входящего воздуха.
данные обновлены 2026-10-21 ·
1. Что такое рекуперация в вентиляции
Рекуператор передаёт теплоту от вытяжного воздуха приточному через поверхность теплообмена. В корректной схеме потоки идут по своим каналам, а результат зависит от температуры, расходов, сопротивления фильтров и герметичности. Поэтому устройство рассматривают как часть приточно-вытяжной установки, а не как изолированный источник экономии.
При оценке сначала разделяют входные и выходные температуры, затем проверяют расходы и направление движения. Пластинчатая конструкция не смешивает потоки, роторная переносит часть влаги и допускает утечки, камерная работает с переключением потоков. Схема подключения должна соответствовать выбранному типу и условиям обслуживания.
Текущая страница в тематической подборке.
Смежная тема кластера «Вытяжные и специальные установки».
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «Конструкция вентиляционных установок».
Смежная тема кластера «Основы и устройство вентиляции».
Смежная тема кластера «Приточные вентиляционные установки».
Смежная тема кластера «Конструкция вентиляционных установок».
Смежная тема кластера «Приточные вентиляционные установки».
Смежная тема кластера «Классификация систем по назначению».
2. Устройство и принцип работы
Для проверки устанавливают датчики на притоке и вытяжке до и после теплообменника. Расход измеряют в каждом канале, после чего дают системе выйти на устойчивый режим. Записывают температуру и расход одновременно, потому что разновременные показания не описывают одну рабочую точку.
Перед измерением осматривают фильтры, заслонки и соединения, чтобы постороннее сопротивление не было принято за свойство рекуператора. После фиксации данных сопоставляют фактическую передачу теплоты с паспортной характеристикой и отмечают разницу расходов, признаки утечки и состояние поверхностей.
- Шаг 1Установить датчики температуры на притоке и вытяжке до и после рекуператора.
- Шаг 2Измерить расход воздуха анемометром в каждом канале.
- Шаг 3Дождаться стабилизации температуры и расходов (не менее 30 минут).
- Шаг 4Записать показания датчиков температуры и расхода.
3. Ключевые параметры
К параметрам оценки относят номинальный КПД, сопротивление фильтра, скорость в канале и допустимую утечку. Эти величины связаны: загрязнение фильтра меняет расход, изменение скорости влияет на сопротивление, а негерметичность искажает баланс притока и вытяжки. Каждый показатель проверяют в том режиме, для которого он приведён в паспорте.
Номинальная эффективность не равна результату на объекте. Фактическое значение зависит от разности расходов, температур, влажности, обмерзания и состояния каналов. При сравнении фиксируют условия измерения, иначе разницу между моделями можно принять за эффект различного режима работы установки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальный КПД | 75 % | % | инженерная практика; паспорт оборудования |
| Сопротивление фильтра | 100 Па | Па | инженерная практика; паспорт фильтра |
| Скорость воздуха в канале | 2.5 м/с | м/с | СП 60.13330; СНиП 2.04.05 |
| Допустимая утечка | 1 % | % | инженерная практика; паспорт оборудования |

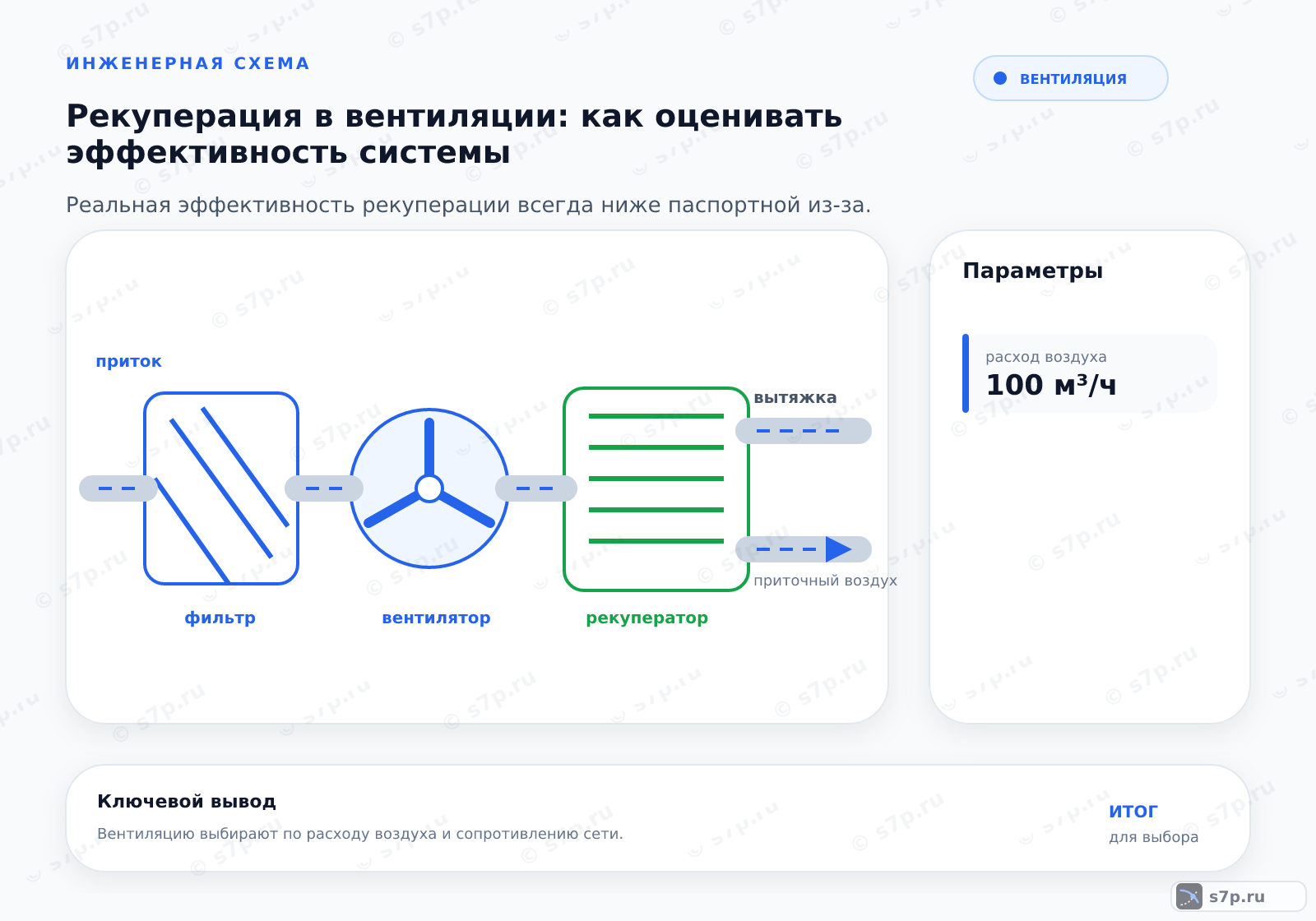

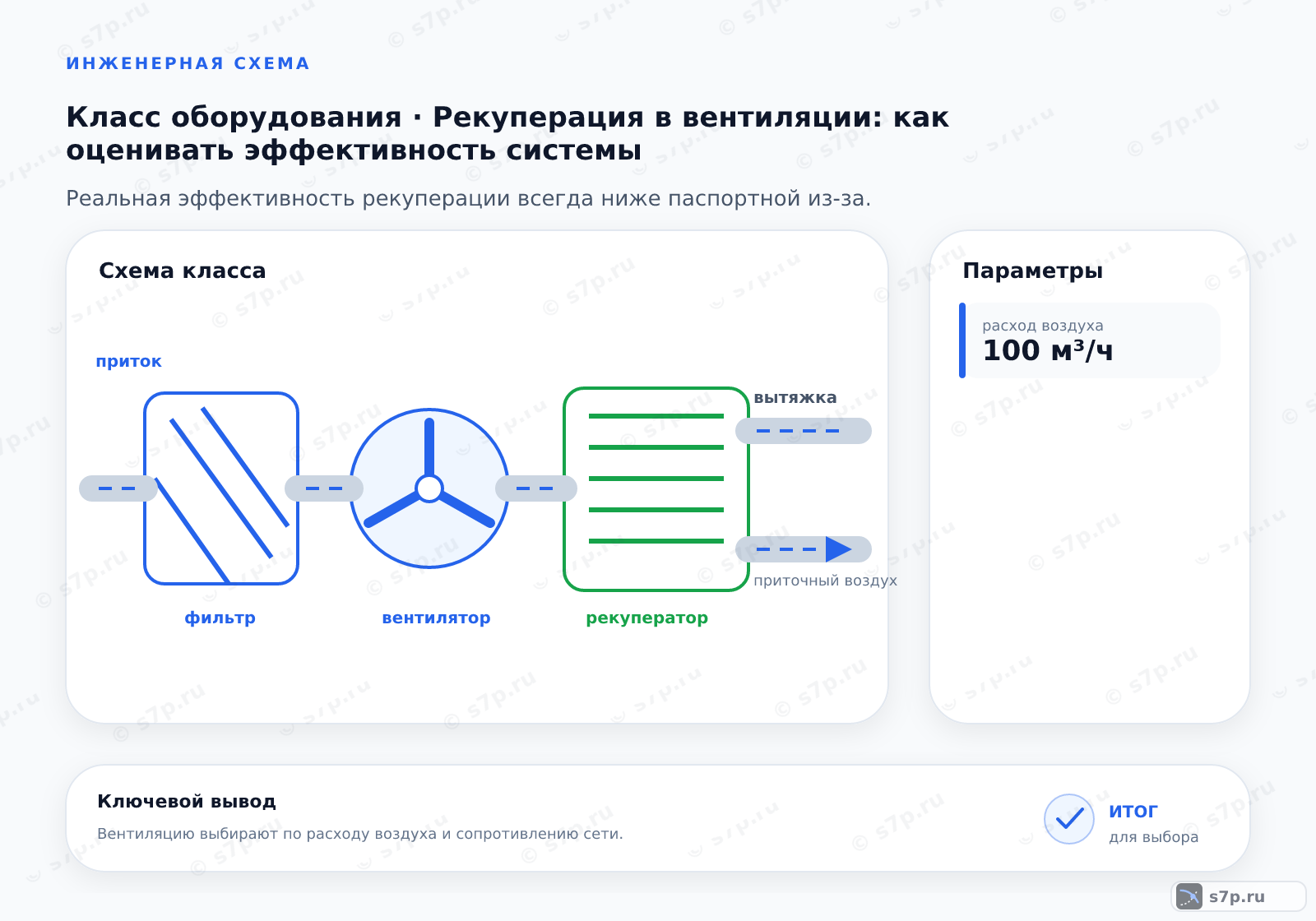

4. Схема работы
В рабочей схеме вытяжной воздух отдаёт теплоту через теплообменную поверхность, а приточный принимает её до подачи в помещение. Вентиляторы создают два потока, фильтры ограничивают сопротивление, а заслонки задают направление и обход теплообменника. Герметичность разделительных стенок определяет, сохраняются ли потоки раздельными.
При низкой температуре наружного воздуха проверяют конденсат и обмерзание, а также работу предусмотренной защиты. Неправильный баланс расходов повышает утечки и меняет результат передачи теплоты. Схему читают вместе с дренажом, байпасом и доступом к очистке, чтобы измерение соответствовало реальной эксплуатации.
5. Виды и разновидности
Пластинчатый рекуператор использует пакет разделительных пластин и не смешивает потоки; его работа чувствительна к обмерзанию и сопротивлению поверхности. Роторный вариант переносит теплоту вращающимся ротором и может переносить влагу, но требует контроля утечек. Камерная конструкция переключает одну камеру заслонкой и допускает смешение потоков.
Выбор типа связывают с допустимым переносом влаги, требованиями к чистоте, доступным обслуживанием и режимом наружного воздуха. Одно только паспортное значение КПД не показывает пригодность. Проверяют дренаж, защиту от обмерзания, очистку поверхности и возможность измерить расходы по каждому каналу.
| Значение | Источник |
|---|---|
| Пластинчатый рекуператор: алюминиевые пластины, не смешивает потоки, низкий КПД при обмерзании. | инженерная практика; каталоги |
| Роторный рекуператор: вращающийся ротор, переносит влагу, высокий КПД, есть утечки. | инженерная практика; каталоги |
| Камерный рекуператор: одна камера с заслонкой, смешивает потоки, простой, низкий КПД. | инженерная практика; учебные пособия |
6. На что влияет и зачем нужно
Рекуперация изменяет тепловую нагрузку приточного нагревателя, поскольку часть энергии возвращается из вытяжного потока. Реальный результат зависит от режима помещения, наружной температуры, расходов и состояния теплообменника. Поэтому при эксплуатации отслеживают не обещанный эффект, а фактические температуры и расход воздуха в обеих ветвях.
При изменении баланса притока и вытяжки меняются условия теплообмена и риск подсоса. Загрязнение фильтра увеличивает сопротивление и может снизить поток, а байпас исключает передачу теплоты. После обслуживания или перенастройки измерения повторяют, чтобы отделить влияние рекуператора от изменений сети.
7. Частые ошибки и на что смотреть
Не оценивают рекуператор по одному паспортному КПД и не переносят значение на любой расход. Сначала проверяют фильтр, равенство потоков, герметичность, состояние поверхности и защиту от обмерзания. Измерение при неустойчивой температуре или с разными режимами вентиляторов даёт несопоставимый результат.
При появлении шума, конденсата или падения расхода осматривают каналы, дренаж и заслонки, затем проверяют сопротивление фильтра. Изменение скорости без понимания причины может скрыть загрязнение или утечку. После устранения дефекта фиксируют новые температуры и расходы и только потом пересматривают настройку системы.
Частые вопросы
Почему паспортный КПД рекуператора отличается от фактического?
Паспортная характеристика относится к заданным расходам, температурам и состоянию оборудования. На объекте расходы могут различаться, фильтр добавляет сопротивление, в каналах возникают утечки, а поверхность теплообмена загрязняется или обмерзает. Байпас и режим вентиляторов также меняют результат. Фактическую эффективность оценивают по одновременным измерениям температур и расходов до и после теплообменника.
Как провести измерение без смешения режимов?
Датчики размещают на притоке и вытяжке до и после рекуператора, а расход измеряют отдельно в каждом канале. Перед записью проверяют фильтры, заслонки и устойчивость работы вентиляторов. Температуру и расход фиксируют одновременно, затем отмечают наружные условия и состояние установки. Если режим меняется во время измерения, результат не используют для сравнения с паспортом.
Чем пластинчатая конструкция отличается от роторной?
Пластинчатый рекуператор передаёт теплоту через разделительные пластины и не смешивает потоки, но чувствителен к обмерзанию и загрязнению поверхности. Роторный переносит теплоту вращающимся ротором и может переносить влагу, при этом требует контроля утечек. Выбор зависит от допустимого переноса влаги, чистоты потоков, обслуживания и режима наружного воздуха.
Когда камерный рекуператор требует особой проверки?
Камерная конструкция работает с переключением одной камеры заслонкой, поэтому проверяют синхронизацию переключения, направление потоков и допустимость их смешения. Уточняют состояние уплотнений, привод заслонки и работу автоматики. Такой вариант нельзя оценивать только по передаче теплоты: при нарушении переключения меняются температура, влажность и качество приточного воздуха.
Как загрязнённый фильтр влияет на оценку рекуператора?
Загрязнённый фильтр увеличивает сопротивление и снижает расход или меняет баланс притока и вытяжки. Рекуператор получает другие условия движения воздуха, поэтому измеренная эффективность будет отличаться от паспортной даже при исправном теплообменнике. Перед оценкой проверяют перепад давления и состояние фильтров, а после обслуживания повторяют измерение в том же режиме.
Что проверяют при обмерзании и конденсате?
Осматривают теплообменную поверхность, дренаж, фильтры, заслонки и датчики, затем сравнивают расходы и температуры потоков. Проверяют работу байпаса и предусмотренной защиты от обмерзания. Важно отделить холодный наружный режим от нарушения баланса или подсоса. После устранения причины измерения повторяют, поскольку лёд и влага меняют сопротивление и теплопередачу.
