Маркировка арматуры задаёт исходные данные для поиска замены, но не доказывает совместимость. Маркировку дополняют паспортом и проверкой функции, среды, давления, температуры, прохода и присоединения.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
—

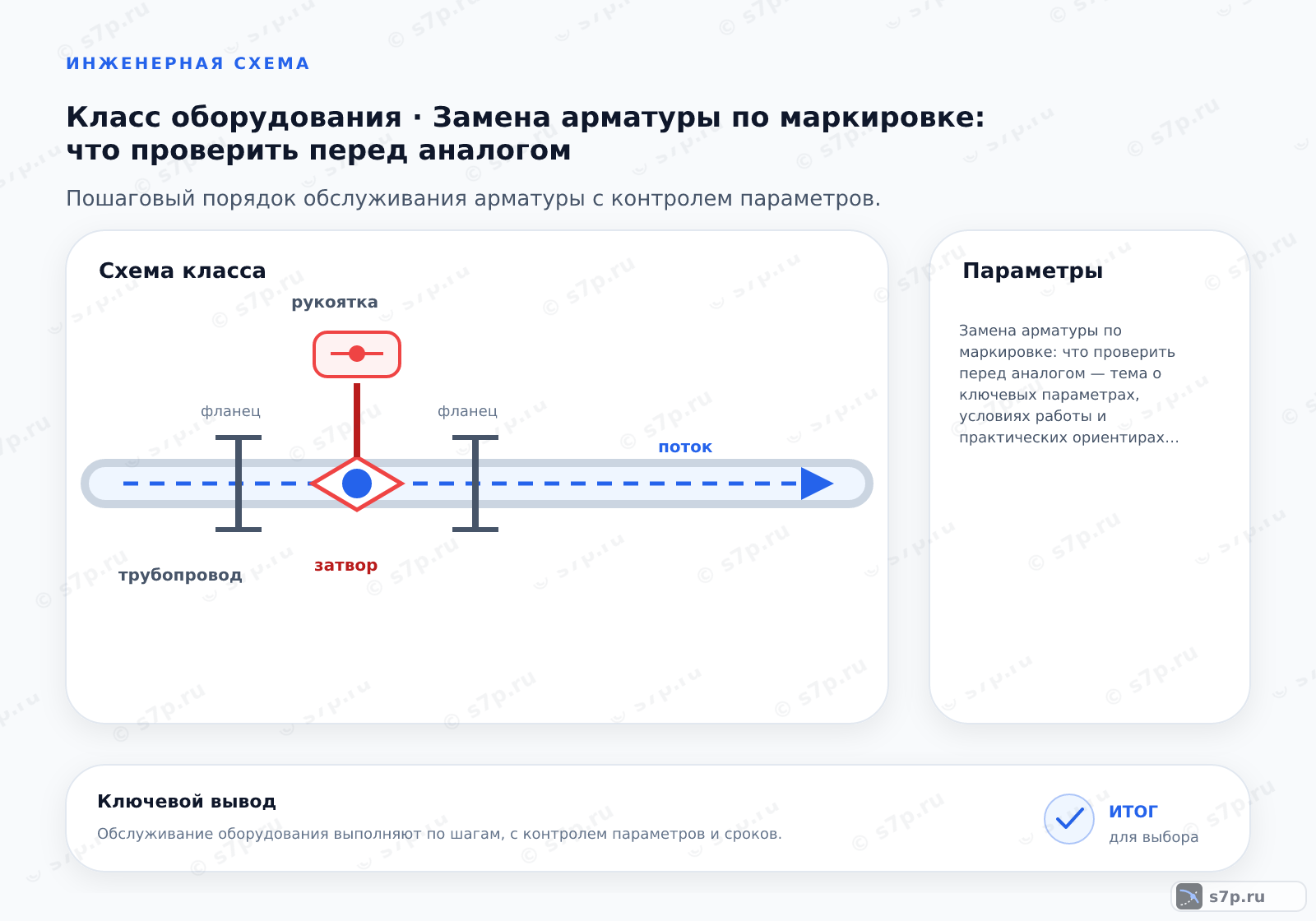

1. Что сверить перед заменой арматуры по маркировке
Маркировка помогает определить тип и исполнение арматуры, но не подтверждает полную совместимость замены. По надписи сверяют наименование, обозначение корпуса и производителя, затем сопоставляют рабочую среду, давление, температуру, проход и присоединение. Отсутствие части знаков считают поводом запросить паспорт, а не разрешением выбрать похожую деталь.
Аналог должен совпадать с реальной функцией узла. Запорную арматуру не заменяют регулирующей только из-за сходного корпуса, а вариант с другим уплотнением не принимают без проверки среды. Отдельно оценивают направление потока, строительную длину, материал деталей, тип привода и место для обслуживания.
Старую маркировку фотографируют до демонтажа и переписывают без исправления неясных символов. Затем данные сверяют с шильдиком, чертежом и проектной схемой. Если обозначение стёрто, проверяют размеры, фланцы, резьбу, привод и признаки работы, но не восстанавливают недостающие сведения по памяти.
Решение о замене принимают после сопоставления паспорта старого изделия с паспортом аналога. Совпадение присоединения ещё не означает совпадение хода, герметичности и допустимого режима. До поставки фиксируют условия, при которых новая арматура должна перекрывать поток, и способ проверки после монтажа.
Текущая страница в тематической подборке.
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Материалы корпуса и деталей».
Смежная тема кластера «Дисковые затворы».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Обратные клапаны».
Смежная тема кластера «Приводы арматуры».
Смежная тема кластера «Уплотнения и седла».
2. Пошаговый порядок
Сначала описывают участок: назначение арматуры, среду, давление, температуру, направление движения и способ управления. Фотографируют корпус, табличку, соединения, привод и положение труб. Эти записи связывают маркировку с реальной установкой и помогают не перепутать соседние изделия при демонтаже.
Затем составляют карточку аналога. В неё включают тип корпуса, проход, присоединение, строительную длину, материал, уплотнения, привод и требования к монтажу. Каждую позицию сравнивают с паспортом и схемой. Пустое поле не закрывают догадкой: его отмечают как условие, которое нужно уточнить до закупки.
Перед снятием арматуры проверяют изоляцию участка, доступ к крепежу и направление демонтажа. Новое изделие примеряют по фланцам или резьбе, проверяют место для рукоятки, привода и крышки. Нагрузку от трубопровода на корпус не используют как способ подгонки, потому что она меняет ход и герметичность.
После установки контролируют положение затвора, свободный ход, соединения, отсутствие утечки и соответствие указателя фактическому состоянию. Результат заносят в журнал вместе с маркировкой аналога и замечаниями. Если рабочий режим отличается от паспорта, ввод откладывают до проверки совместимости.
3. Симптом -> причина -> решение
Если новый корпус не садится на линию, причиной бывает несовпадение присоединения, строительной длины, соосности или крепежа. Не подрезают трубопровод и не ставят переходник без проверки проекта. Сначала сравнивают чертёж, фактические размеры и паспорт аналога, затем уточняют, какая деталь не соответствует исходному узлу.
Тугой ход после замены связывают с перекосом, нагрузкой от труб, неверным положением привода, загрязнением или отличием хода нового затвора. Проверяют монтаж без давления, положение шпинделя и передачу усилия. Попытка компенсировать несовместимость усиленной затяжкой может повредить уплотнения и резьбу.
Утечка на соединении указывает на фланец, прокладку, резьбу или стяжку, а пропуск через проход — на затвор, седло, направление движения или неполное закрытие. Место дефекта фиксируют отдельно от причины выбора аналога. После исправления повторно проверяют герметичность в режиме, разрешённом паспортом.
Если маркировка старого изделия не совпадает с документами, замену не подтверждают по внешнему виду. Запрашивают уточняющие данные, историю работы и сведения о среде. Только после устранения расхождений выбирают вариант, для которого проверены присоединение, функция, материалы, привод и обслуживание.
Частые вопросы
Почему маркировки недостаточно для выбора аналога?
Маркировка описывает изделие не полностью: по ней может быть неясно исполнение, материал, уплотнение, привод или ограничение по среде. Сопоставляют рабочие условия, проход, присоединение, строительную длину, направление потока и способ обслуживания. Затем данные проверяют по паспорту и схеме линии. Внешнее сходство корпуса не подтверждает герметичность и совпадение хода затвора.
Какие сведения снять до демонтажа арматуры?
Фиксируют маркировку, фотографии корпуса и соединений, тип присоединения, направление потока, положение привода, рабочую среду и признаки неисправности. Полезно записать доступные размеры и место, которое требуется для обслуживания. Участок изолируют по принятой процедуре. Эти данные связывают выбранный аналог с фактической установкой и позволяют проверить расхождения до поставки.
Можно ли заменить арматуру с другим приводом?
Замена возможна только после проверки усилия, хода, способа крепления, питания и сигналов обратной связи, если они предусмотрены. Новый привод должен соответствовать затвору, среде и режиму переключений. Проверяют ручное управление и доступ к узлу. Если привод выбран по внешнему размеру без паспорта и характеристики, он может не довести затвор до герметичного положения или перегрузить шпиндель.
Что делать, если символы на старой маркировке стёрты?
Не восстанавливают обозначение по памяти и не заказывают изделие по похожей фотографии. Снимают дополнительные данные с корпуса, фланцев, привода и схемы, измеряют доступные размеры и уточняют рабочую среду. Затем запрашивают паспорт, архив монтажа или сведения поставщика. До подтверждения функции, материала и присоединения замену считают неподтверждённой.
Почему аналог после монтажа начинает пропускать?
Причина может быть в несовпадении уплотнения со средой, перекосе соединения, неверном направлении движения, отличии хода или нагрузке от трубопровода. Отдельно проверяют утечку на стыке и пропуск через проход. Затем сопоставляют паспорт аналога с реальным режимом, состояние затвора и работу привода. Подтяжкой крепежа не устраняют несовместимость деталей.
Как оформить проверку выбранной замены?
В карточке замены записывают исходную маркировку, условия линии, параметры присоединения, материалы, привод и источник каждого подтверждения. Отмечают расхождения и сведения, которые нужно уточнить. Перед установкой сверяют чертёж и паспорт, после установки — ход, положение, герметичность и доступ для обслуживания. Так решение можно проверить не только по названию, но и по фактическим условиям работы.
