Для формирования корректного технического задания на арматуру необходимо указать номинальный диаметр, рабочее давление, температуру среды, материал корпуса и присоединительные размеры. Не указывать давление выше PN корпуса. Проверять совместимость материалов с средой. Определить параметры среды: давление, температура, агрессивность.
данные обновлены 2026-10-21 ·
1. Что указать о среде и приводе в техническом задании

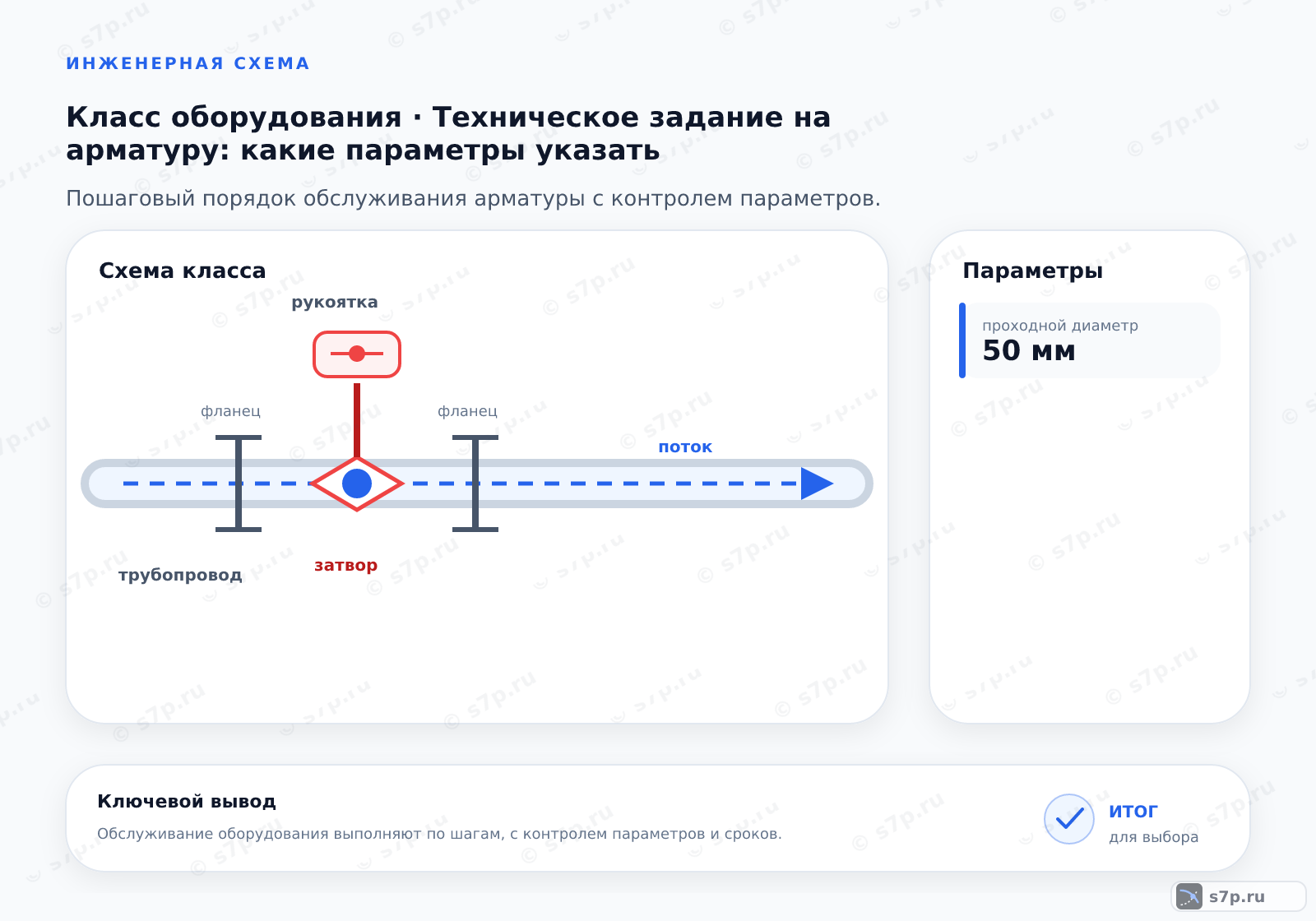

Техническое задание описывает участок и режим, а не только название арматуры. В нём фиксируют среду, давление, температуру и агрессивность, условный проход, материал корпуса и тип присоединения, привод, тип затвора и класс герметичности. Связь с расчётной схемой помогает поставщику сопоставить предложение с паспортом, а монтажнику — проверить комплектность до установки.
Незаполненное поле оставляет место для несовместимой конструкции. Для клапана указывают направление потока, для привода — способ управления и положение при отказе питания. Отдельно записывают ограничения по габаритам, обслуживанию и документам. Название серии не компенсирует отсутствующие сведения о среде и нагрузке.
Текущая страница в тематической подборке.
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Подбор арматуры».
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Материалы корпуса и деталей».
Смежная тема кластера «Дисковые затворы».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Обратные клапаны».
Смежная тема кластера «Приводы арматуры».

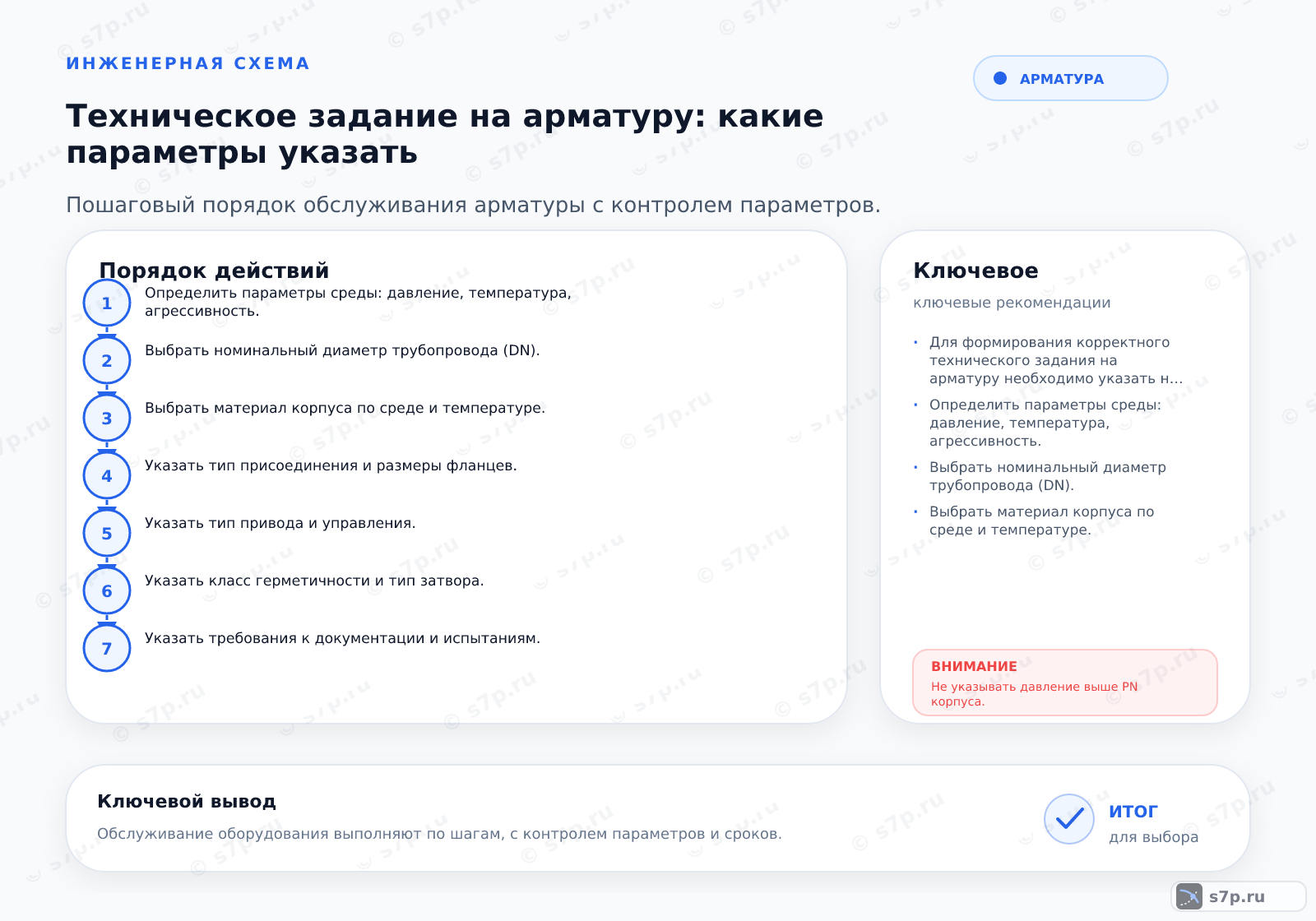

2. Пошаговый порядок
Заполнение начинают с рабочей среды и её режима, затем указывают проход, материал корпуса, присоединение и привод. После этого описывают затвор, герметичность, документацию и испытания. Каждое поле привязывают к конкретному участку схемы, чтобы сведения о разных линиях не смешались в одной позиции.
Перед выдачей проверяют единицы, направление потока и границы давления. Диаметр трубы не заменяет условный проход изделия, а материал корпуса не подтверждает совместимость уплотнений. При нескольких режимах их записывают раздельно и выделяют расчётный режим. После заполнения сверяют задание с паспортными ограничениями выбранного исполнения.
- Шаг 1Определить параметры среды: давление, температура, агрессивность.
- Шаг 2Выбрать номинальный диаметр трубопровода (DN).
- Шаг 3Выбрать материал корпуса по среде и температуре.
- Шаг 4Указать тип присоединения и размеры фланцев.
- Шаг 5Указать тип привода и управления.
- Шаг 6Указать класс герметичности и тип затвора.
- Шаг 7Указать требования к документации и испытаниям.
3. Симптом -> причина -> решение
Ошибку в задании ищут по связям между полями. Материал сопоставляют со средой и температурой, привод — со способом управления, класс герметичности — с функцией затвора. Для каждого расхождения записывают причину, затронутое поле и требуемое исправление, чтобы замечание можно было проверить при согласовании.
На фланцевом участке сверяют размеры, тип присоединения и прокладку. Для регулирующего органа описывают рабочее положение и характер изменения потока. Расчётное значение не переносят в спецификацию автоматически: его сопоставляют с паспортной областью изделия и условиями монтажа.
4. Сроки и периодичность
Периодичность осмотра, смазки и испытаний связывают с риском участка, средой, последствиями отказа и конструкцией привода. В таблице указаны ориентиры: проверка с периодичностью год, смазка через 6 мес и испытания через 5 лет; срок службы арматуры приведён как 15 лет. Эти значения сверяют с руководством, паспортом и требованиями к конкретной установке.
В задании перечисляют документы для приёмки: паспорт, результаты испытаний, сведения о материалах и инструкцию по обслуживанию. При изменении среды или режима пересматривают не только дату проверки, но и совместимость изделия с нагрузкой. Срок службы не отменяет ревизию корпуса, уплотнений, затвора и привода.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность проверки | 1 год | год | ФНП по безопасности; инженерная практика |
| Срок службы арматуры | 15 лет | лет | ГОСТ 2405-88; паспорт изделия |
| Периодичность смазки | 6 мес | мес | Руководство по эксплуатации; инженерная практика |
| Периодичность испытаний | 5 лет | лет | ФНП по безопасности; инженерная практика |
5. Предупреждения и чего не делать
Не задают давление выше подтверждённой области корпуса и не описывают материал без связи со средой и температурой. Для клапана направление потока сверяют со стрелкой и схемой, для фланца — с размерами и прокладкой. Типовая модель не закрывает пробелы в исходных условиях и не заменяет согласование задания.
Перед монтажом сопоставляют маркировку, присоединительные размеры, привод и комплект документов с утверждённым заданием. После установки проверяют ход затвора, герметичность и доступ для обслуживания. Если фактическая схема отличается от исходной, позицию уточняют до пуска, а не после появления неисправности.
Частые вопросы
Какие поля нельзя оставлять пустыми в задании?
Фиксируют рабочую среду, давление, температуру и агрессивность, условный проход, материал корпуса, присоединение, привод, тип затвора и класс герметичности. Для клапана добавляют направление потока, для привода — способ управления и положение при отказе питания. Каждое поле связывают с участком схемы, чтобы поставщик и монтажник проверяли одну и ту же позицию.
Как найти несогласованность в заполненном задании?
Проверяют пары «среда — материал», «температура — уплотнение», «привод — управление» и «функция затвора — герметичность». Затем сверяют тип присоединения, размеры фланцев, направление потока и расчётные значения с паспортом. В исправлении указывают причину и конкретное поле, а не общую пометку о неподходящей модели.
Почему диаметр трубы не заменяет условный проход?
Диаметр трубы описывает присоединяемый трубопровод, а условный проход относится к арматуре и её проходному сечению. Кроме размера проверяют тип соединения, строительные размеры, давление, температуру и расход. Совпадение диаметра не подтверждает рабочую точку. Поэтому проход записывают отдельным полем и сверяют с проектной схемой и паспортом изделия.
Какие документы запросить перед приёмкой арматуры?
В задании перечисляют паспорт, результаты испытаний, сведения о материалах и инструкцию по обслуживанию. При приёмке сопоставляют документы с маркировкой, присоединительными размерами, приводом и утверждённой схемой. Если фактическое исполнение отличается от записи, изделие не включают в монтаж до уточнения. Отсутствующий документ не заменяют устным подтверждением поставщика.
Что пересмотреть после изменения среды или режима?
Повторно проверяют материал корпуса и уплотнений, давление, температуру, агрессивность, функцию затвора, герметичность и привод. Меняется не только дата проверки: новая среда может сделать прежнее исполнение несовместимым. Также сверяют присоединение, документы и доступ для обслуживания. До пуска обновлённые поля сопоставляют с паспортной областью изделия.
Как описать привод и положение при отказе питания?
Указывают способ управления, тип привода, требуемое рабочее положение и действие при потере питания. Эти сведения связывают с функцией участка и направлением потока. Затем проверяют, хватает ли места для обслуживания и соответствует ли привод арматуре по ходу и усилию. В спецификацию включают документацию и испытание фактического положения после монтажа.
