Предложение поставщика арматуры проверяют по назначению, DN, PN, температуре, материалам, присоединению, приводу и комплекту поставки в сравнении с проектом. Паспорт, маркировка, сертификаты, строительная длина и запасные части должны относиться к предлагаемому исполнению, а каждое совпадение или расхождение фиксируют отдельно.
данные обновлены 2026-10-21 ·
1. Какие данные сверить в предложении поставщика
Предложение поставщика читают как набор проверяемых параметров, а не как готовое решение. Назначение арматуры, условный проход, давление, температура и материал корпуса должны совпадать с проектными условиями. Если в коммерческом описании указан только тип изделия, его нельзя сопоставить с узлом без паспорта и маркировки.
Проверка охватывает не только сам корпус, но и привод, уплотнения, присоединение и комплект поставки. Сертификаты подтверждают происхождение и свойства материала, а паспорт задаёт границы применения. Несовпадение хотя бы одного поля переводит предложение в режим уточнения до согласования закупки.
Текущая страница в тематической подборке.
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Подбор арматуры».
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Материалы корпуса и деталей».
Смежная тема кластера «Дисковые затворы».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Обратные клапаны».
Смежная тема кластера «Приводы арматуры».
2. Пошаговый порядок
Сверку начинают с маркировки и проектных данных, затем сопоставляют материал корпуса с сертификатом и заявленными стандартами. Строительную длину проверяют по чертежу или фактическому измерению, потому что подходящее условное обозначение не гарантирует монтажную совместимость.
После технической сверки проверяют паспорт, сертификаты и комплектность запасных частей. Документы должны относиться к предлагаемому исполнению, а не к похожей серии. Результат фиксируют по каждому полю: совпадение принимают, расхождение объясняют, отсутствие сведений возвращают поставщику на уточнение.

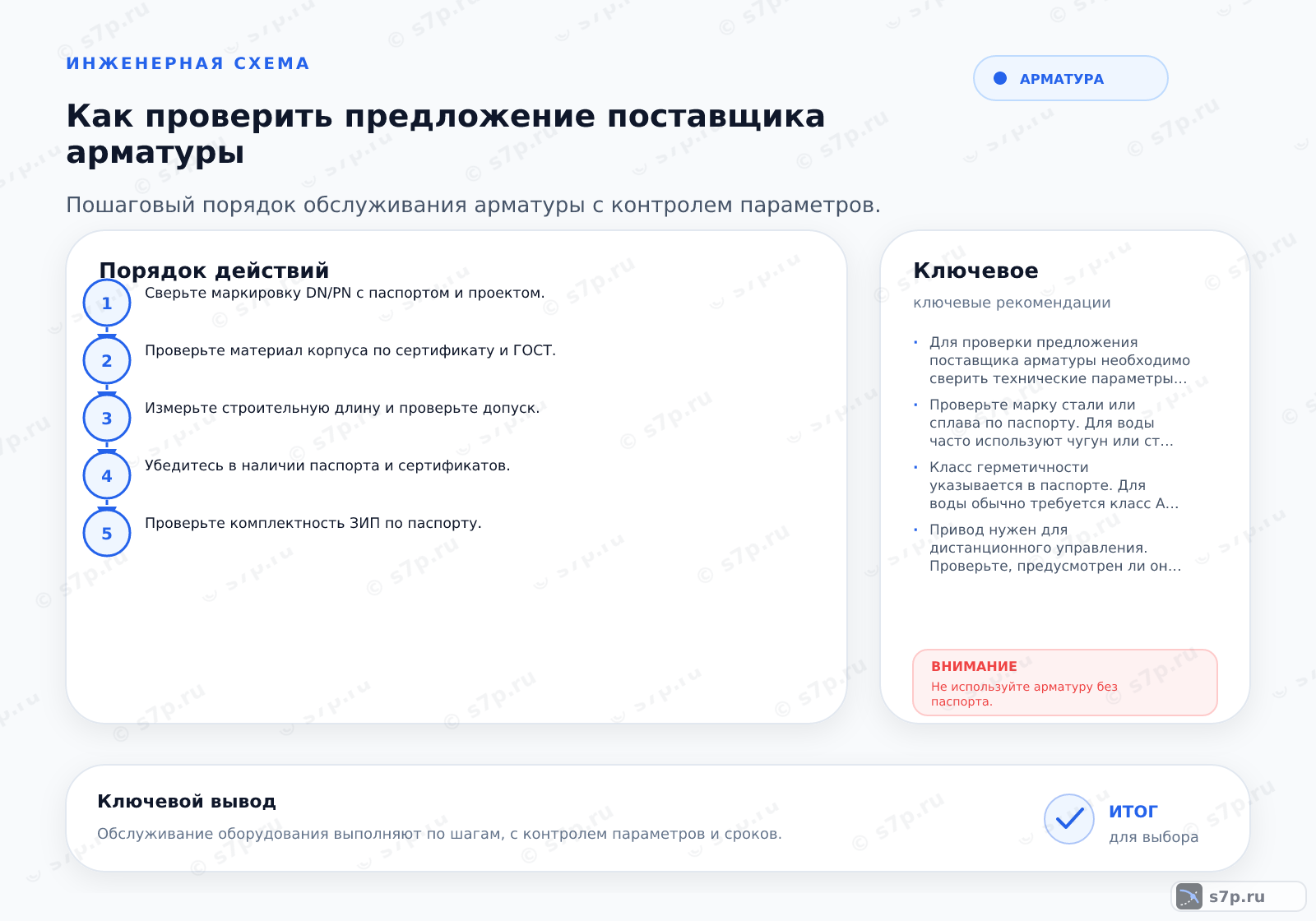

- Шаг 1Сверьте маркировку DN/PN с паспортом и проектом.
- Шаг 2Проверьте материал корпуса по сертификату и ГОСТ.
- Шаг 3Измерьте строительную длину и проверьте допуск.
- Шаг 4Убедитесь в наличии паспорта и сертификатов.
- Шаг 5Проверьте комплектность ЗИП по паспорту.
3. Симптом -> причина -> решение
Отсутствие паспорта означает, что давление, температура и материалы остаются неподтверждёнными. Несовпадение DN или PN с проектом указывает на ошибку идентификации либо на неподходящее исполнение. В обоих случаях закупку не продолжают по одному названию изделия.
Если длина не совпадает с чертежом, арматура может не войти в существующий участок даже при правильном диаметре. Если не хватает сертификата или части ЗИП, фиксируют конкретный пробел и запрашивают документ или состав поставки. Решение принимают после закрытия всех технических расхождений.
4. Сроки и периодичность
Периодичность проверки, срок службы и периодичность испытаний имеют разные смыслы. Проверка подтверждает актуальность предложения и состояния оборудования, срок службы относится к ресурсу конкретного изделия, а испытание показывает результат контрольной процедуры. Эти сведения нельзя заменять одной общей датой.
Значения из таблицы сверяют с паспортом, проектом и принятым регламентом эксплуатации. Если изготовитель задаёт иное условие, его фиксируют вместе с основанием. При изменении среды, схемы или комплектации прежняя проверка теряет достаточность, поэтому документы и маркировку сопоставляют заново.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность проверки | 1 лет | лет | инженерная практика |
| Срок службы | 15 лет | лет | паспорт изделия |
| Периодичность испытаний | 5 лет | лет | инженерная практика |
Частые вопросы
Какие поля предложения сверять с проектом в первую очередь?
Сопоставляют назначение, условный проход, давление, температуру, рабочую среду, материал корпуса и способ присоединения. Затем проверяют привод, уплотнения, строительную длину и комплектность. Эти поля связывают изделие с конкретным узлом; одного названия серии недостаточно. Каждое совпадение подтверждают паспортом, маркировкой или проектной документацией, а расхождение фиксируют как вопрос к поставщику до принятия решения.
Что делать, если поставщик не приложил паспорт?
Без паспорта нельзя подтвердить рабочие границы, материалы, настройку и принадлежность изделия к заявленному исполнению. Предложение оставляют на уточнении и запрашивают паспорт, сертификаты и сведения о комплектности. По каталожному описанию нельзя закрывать пробелы, потому что похожие модели могут отличаться присоединением, уплотнениями или приводом. До получения документов арматуру не принимают как соответствующую проекту.
Как разобрать несовпадение маркировки DN или PN?
Маркировку сверяют с паспортом, чертежом и проектным обозначением, включая единый способ записи. Несовпадение может означать ошибку в предложении, другую модификацию или неверное чтение знака на корпусе. Запрашивают фотографию маркировки и документ на конкретное изделие. Покупку не согласуют по более близкому значению, пока поставщик не объяснит расхождение и не подтвердит монтажную совместимость.
Как проверить материал корпуса по документам поставщика?
В сертификате ищут обозначение материала, номер партии или изделия и связь с поставляемой арматурой. Эти сведения сопоставляют с паспортом и проектным требованием к среде и температуре. Общая фраза о металлическом корпусе не заменяет марку материала. Если документ относится к другой серии или не содержит идентификации, запрашивают исправленную копию до технического согласования.
Почему строительную длину нельзя проверять только по каталогу?
Каталог может описывать базовое исполнение, тогда как предложенная модификация имеет другой корпус, привод или присоединение. Строительная длина определяет, войдёт ли изделие в существующий участок без переделки трубопровода. Её сверяют по чертежу, паспорту и при необходимости по измерению. Несовпадение фиксируют вместе с допуском, чтобы не заменить монтажную проблему общим утверждением о соответствии диаметра.
Как вести повторную проверку уже согласованного предложения?
Повторную проверку проводят при изменении среды, схемы, комплектации, изготовителя или проектных данных. Снова сверяют маркировку, паспорт, материалы, размеры и состав ЗИП, а не только дату коммерческого предложения. Периодичность из таблицы относится к принятому регламенту и не отменяет повторной сверки после изменения исходных условий. Результат оформляют с указанием версии документов и закрытых замечаний.
