Позиционер регулирующего клапана связывает управляющий сигнал с фактическим положением затвора и компенсирует влияние трения и перепада давления. Настройка включает механическую сборку, рычаг обратной связи, пневматическую линию, диапазон хода и сигнал управления, но не заменяет проверку седла, износа и герметичности.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
Установите рычаг обратной связи на штоке клапана, обеспечив жесткое соединение без люфта.
- 2Шаг 2
Подключите кабель управления и пневматический шланг к позиционеру.
- 3Шаг 3
Подайте воздух на привод и сигнал 4 мА на позиционер.
- 4Шаг 4
Запустите автоматическую настройку хода (Auto Tune) через интерфейс.
- 5Шаг 5
Проверьте позицию клапана при сигналах 12 мА и 20 мА.
- 6Шаг 6
Настройте параметры PID, если наблюдается колебание вокруг заданной точки.
- 7Шаг 7
Зафиксируйте настройки и сохраните их в энергонезависимой памяти.

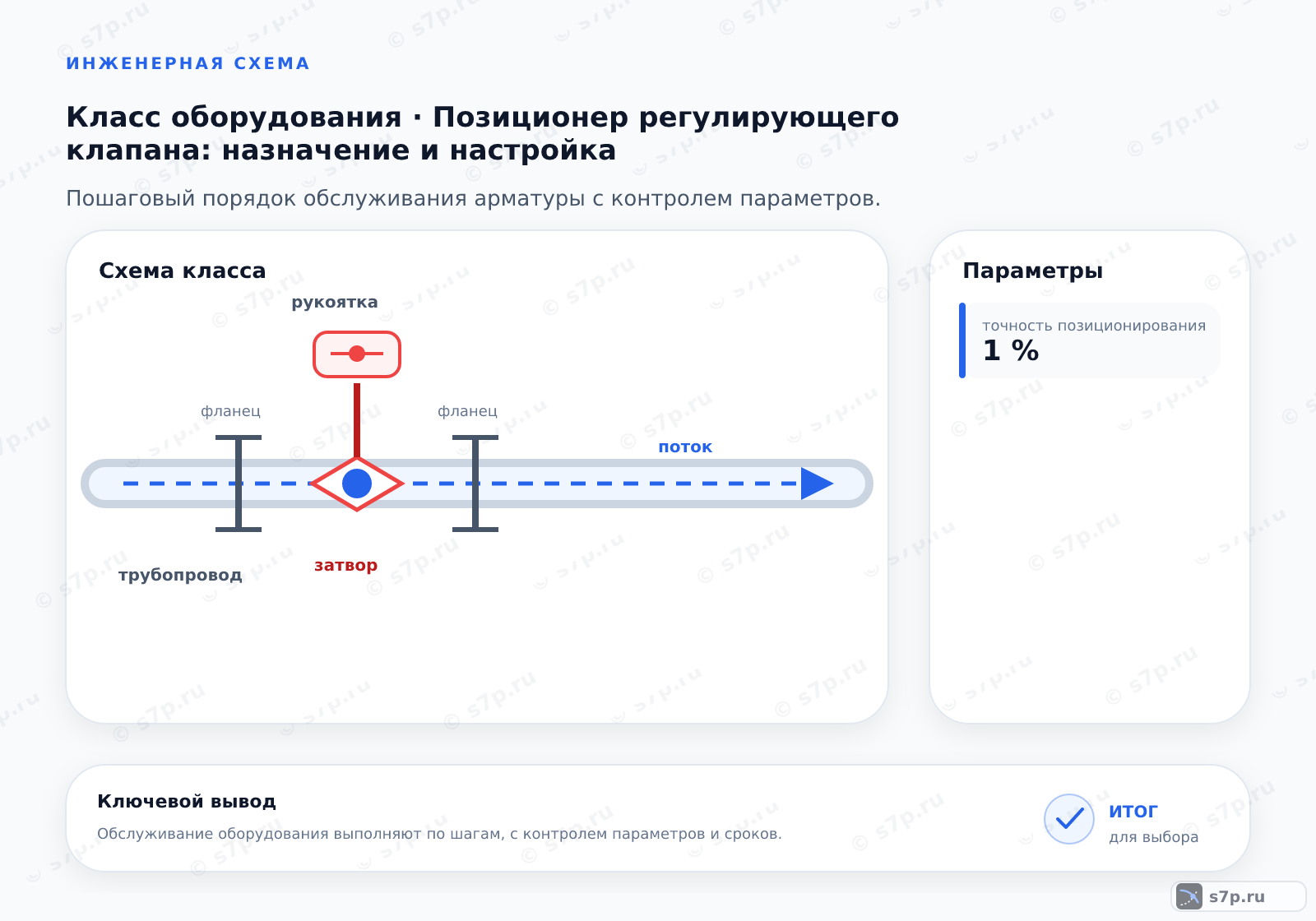

1. Как настроить обратную связь положения затвора
Позиционер связывает управляющий сигнал с фактическим положением затвора и компенсирует влияние трения и перепада давления на ход клапана. Он работает в связке с приводом, рычагом обратной связи, пневматической линией и самим клапаном, поэтому настройку нельзя отделять от механической сборки.
Перед запуском проверяют жёсткость соединения, направление обратной связи, допустимое давление воздуха и соответствие сигнала паспорту. Позиционер помогает повторять заданное положение, но не исправляет износ седла и не заменяет проверку герметичности.
Текущая страница в тематической подборке.
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Материалы корпуса и деталей».
Смежная тема кластера «Дисковые затворы».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Обратные клапаны».
Смежная тема кластера «Приводы арматуры».
Смежная тема кластера «Уплотнения и седла».
2. Пошаговый порядок
Монтаж начинают с установки рычага на штоке без люфта, затем подключают управление и пневматический шланг. После подачи воздуха и сигнала запускают автоматическую настройку хода, чтобы позиционер связал диапазон команды с реальным перемещением клапана.
Завершение настройки проверяют командами из рабочего диапазона и наблюдением за положением затвора. При колебании вокруг заданной точки корректируют PID после проверки механики, питания и давления. Настройки сохраняют только после устойчивой реакции и повторной проверки направления движения.
3. Симптом -> причина -> решение
Если клапан реагирует в обратную сторону, сначала проверяют ориентацию рычага и направление обратной связи. Запаздывание или колебания могут быть связаны с люфтом, неправильным подключением, нестабильным воздухом или слишком агрессивной настройкой регулятора.
Порядок диагностики идёт от механики к сигналу: осматривают крепление, проверяют линии и команду, затем повторяют настройку хода. Неустранённый люфт нельзя компенсировать изменением PID, иначе причина останется в узле.
4. Сроки и периодичность
Периодичность проверки, сроки службы датчика и уплотнений, а также календарный ресурс приведены в таблице для планирования обслуживания. Эти ориентиры сверяют с паспортом конкретного позиционера и с фактическим состоянием рычага, мембран, кабеля и пневматической линии.
При плановом осмотре контролируют люфт, утечки, устойчивость сигнала и сохранность настроек. После ремонта привода или клапана позиционер проверяют заново, поскольку изменение механического хода влияет на соответствие команды и положения.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность проверки | 12 мес | мес | инженерная практика; сверить по паспорту |
| Срок службы датчика | 10 лет | лет | инженерная практика; сверить по паспорту |
| Срок службы уплотнений | 5 лет | лет | инженерная практика; сверить по паспорту |
| Календарный ресурс | 15 лет | лет | инженерная практика; сверить по паспорту |
5. Предупреждения и чего не делать
Позиционер не компенсирует износ седла клапана и не гарантирует герметичность запорного элемента. Если положение по сигналу достигается, но утечка сохраняется, проверяют седло, затвор и состояние арматуры отдельно от настройки привода.
Не допускают превышения давления воздуха, указанного для привода и позиционера. Перед запуском убеждаются в правильном направлении рычага обратной связи, исправности соединений и сохранении параметров после отключения питания.
Частые вопросы
Почему позиционер не устраняет утечку через седло?
Позиционер корректирует положение затвора по управляющему сигналу и компенсирует силы трения или перепад давления. Герметичность седла зависит от состояния самого клапана, затвора и уплотняющих поверхностей. Если команда достигается, но среда продолжает проходить, проверяют арматуру отдельно. Изменение настройки позиционера износ седла не устраняет.
Что проверить, если клапан движется в обратную сторону?
Сначала проверяют направление рычага обратной связи и жёсткость его соединения со штоком. Затем сверяют подключение сигнала и пневматической линии, положение привода и настройки позиционера. Если механическая связь собрана неверно, повторная калибровка только закрепит ошибку. После исправления проверяют реакцию на команды и сохраняют рабочую настройку.
Зачем нужна автоматическая настройка хода?
Автоматическая настройка связывает диапазон управляющего сигнала с фактическим перемещением клапана. Она нужна после правильной механической установки рычага, подключения воздуха и проверки направления. Если запустить её при люфте или неверной сборке, позиционер запомнит ошибочный ход. После процедуры проверяют движение, устойчивость и сохранение настроек.
Как убрать колебания вокруг заданного положения?
Сначала исключают механический люфт, нестабильное давление воздуха, неправильное направление обратной связи и заедание клапана. Затем оценивают реакцию на сигнал и корректируют PID, если причина действительно в регулировании. Изменение коэффициентов до проверки механики может временно скрыть неисправность и привести к повторным колебаниям после запуска.
Что делать при превышении давления воздуха привода?
Подачу воздуха приводят к значению, разрешённому паспортом привода и позиционера; для указанного исполнения нельзя превышать 7 бар. Перед повторным запуском проверяют редуктор, линию питания, утечки и состояние мембраны. Если уже появились признаки повреждения, позиционер и привод осматривают до восстановления команды, а не компенсируют риск настройкой.
Когда повторяют настройку после ремонта клапана?
Настройку повторяют после изменения хода, замены привода, перестановки рычага, устранения люфта или ремонта клапана. Механическая геометрия могла измениться, поэтому прежнее соответствие сигнала положению уже не подтверждено. После сборки проверяют крепление, направление обратной связи, давление воздуха, реакцию по диапазону команды и сохранение параметров.
