Концевики и датчик положения связывают привод арматуры с системой управления, фиксируя достижение крайних положений и текущее перемещение вала. Надёжность обратной связи оценивают по механике, контактам, сигналу, времени хода, степени защиты корпуса и соответствию реального положения команде, отделяя рабочую индикацию от защитного отключения.
данные обновлены 2026-10-21 ·

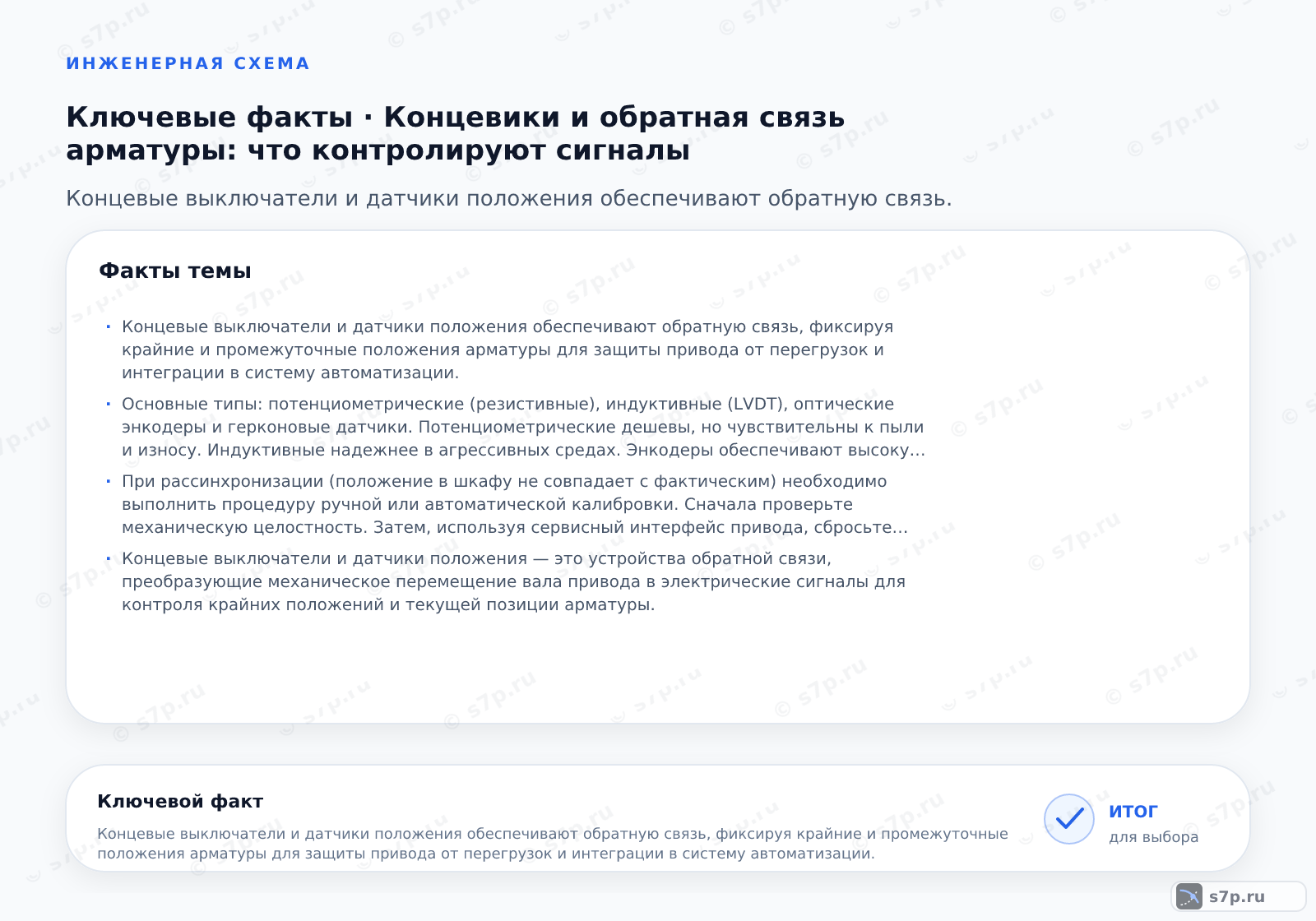

1. Что такое концевики и обратная связь арматуры
Концевики фиксируют достижение крайних положений привода, а датчик положения передаёт информацию о текущем перемещении вала. Вместе они связывают механику арматуры с цепями управления: команда на движение должна подтверждаться фактическим состоянием, а не только временем работы двигателя.
При подборе учитывают тип привода, способ передачи движения, вид сигнала и условия окружающей среды. Для диагностики разделяют сигнал конца хода, аналоговую обратную связь и защитную функцию. Такое разделение помогает не использовать измерительный канал как замену отдельной аварийной остановке.
Текущая страница в тематической подборке.
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Материалы корпуса и деталей».
Смежная тема кластера «Дисковые затворы».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Обратные клапаны».
Смежная тема кластера «Приводы арматуры».
Смежная тема кластера «Уплотнения и седла».
2. Устройство и принцип работы
Кулачки или другой механизм привода преобразуют поворот вала в срабатывание концевого выключателя. Датчик положения формирует сигнал о промежуточном состоянии, а система управления сопоставляет его с командой и направлением движения. Перед настройкой проверяют снятие нагрузки, состояние контактов и отсутствие механического заедания.
После регулировки сравнивают индикацию крайних положений с реальным положением арматуры и наблюдают полный рабочий цикл. Несовпадение указывает на люфт, неверную установку кулачков, обрыв цепи или ошибку подключения. Крышку привода закрывают после осмотра уплотнения и проверки кабельных вводов.
- Шаг 1Отключите питание привода и убедитесь в отсутствии давления в системе.
- Шаг 2Снимите крышку привода и осмотрите кулачки и датчики на наличие износа.
- Шаг 3Проверьте мультиметром целостность цепей концевых выключателей в крайних положениях.
- Шаг 4Выполните полный цикл хода и отследите изменение сопротивления датчика положения.
- Шаг 5Отрегулируйте положение кулачков так, чтобы они срабатывали за 5–10° до упора.
- Шаг 6Закройте крышку, подайте питание и проверьте индикацию в системе АСУ ТП.
3. Ключевые параметры
В таблице приведены мощность двигателя, время полного хода, ток геркона, степень защиты корпуса, напряжение питания и погрешность датчика. Эти параметры относятся к разным узлам, поэтому их проверяют по отдельным паспортам привода и датчика, не перенося характеристику одного элемента на другой.
Время хода связывают с логикой управления, а ток и напряжение — с входами цепи. Степень защиты сопоставляют с местом установки и состоянием уплотнений. Погрешность датчика учитывают при чтении промежуточного положения; сигнал конца хода проверяют как дискретную функцию.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Мощность двигателя привода | 0.25 кВт | кВт | инженерная практика; паспорт привода |
| Время полного хода | 30 с | с | инженерная практика; паспорт привода |
| Ток срабатывания геркона | 0.1 А | А | инженерная практика; паспорт датчика |
| Степень защиты корпуса | 54 IP | IP | инженерная практика; паспорт привода |
| Напряжение питания привода | 230 В | В | инженерная практика; паспорт привода |
| Погрешность датчика | 1 % | % | инженерная практика; паспорт датчика |

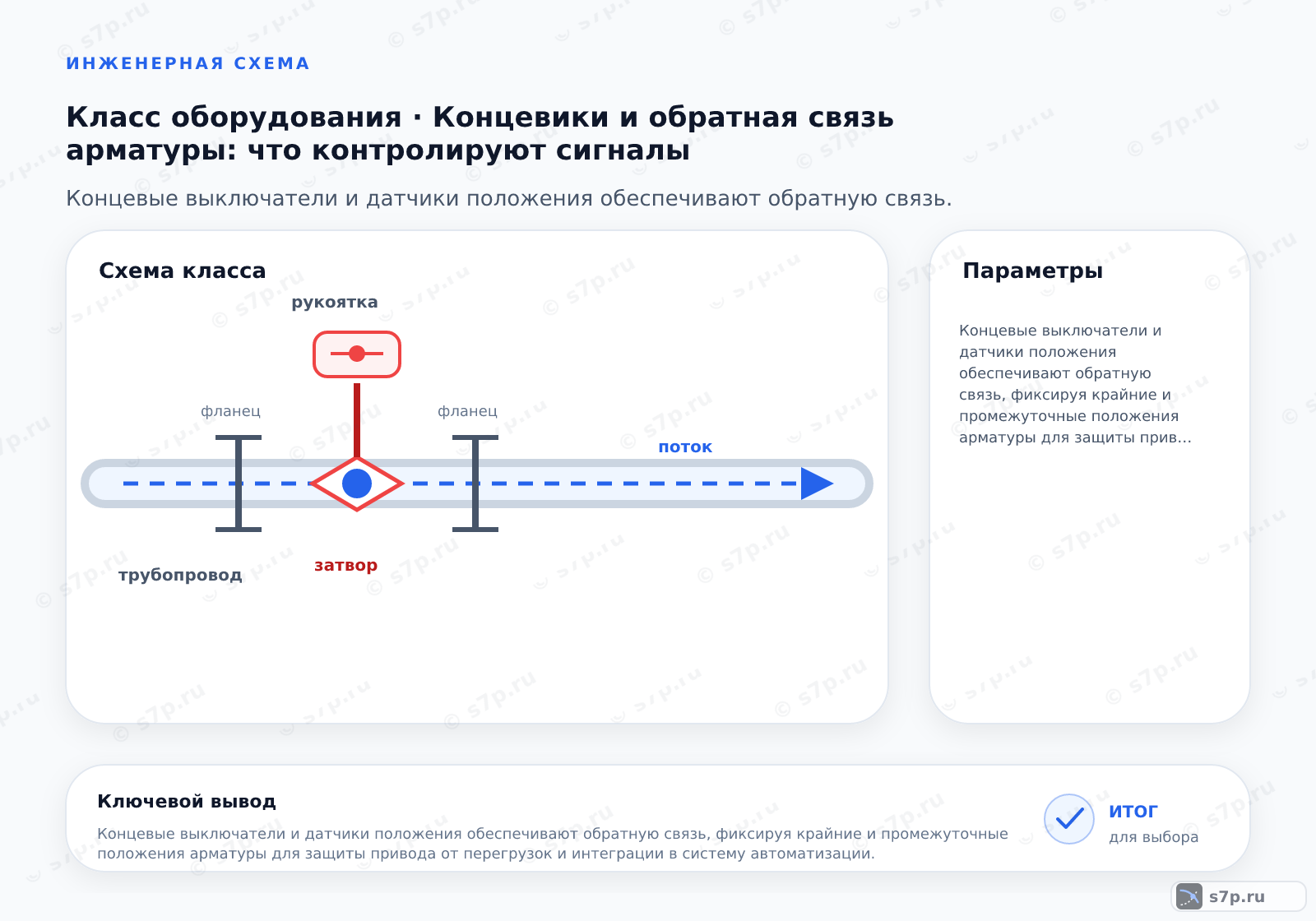

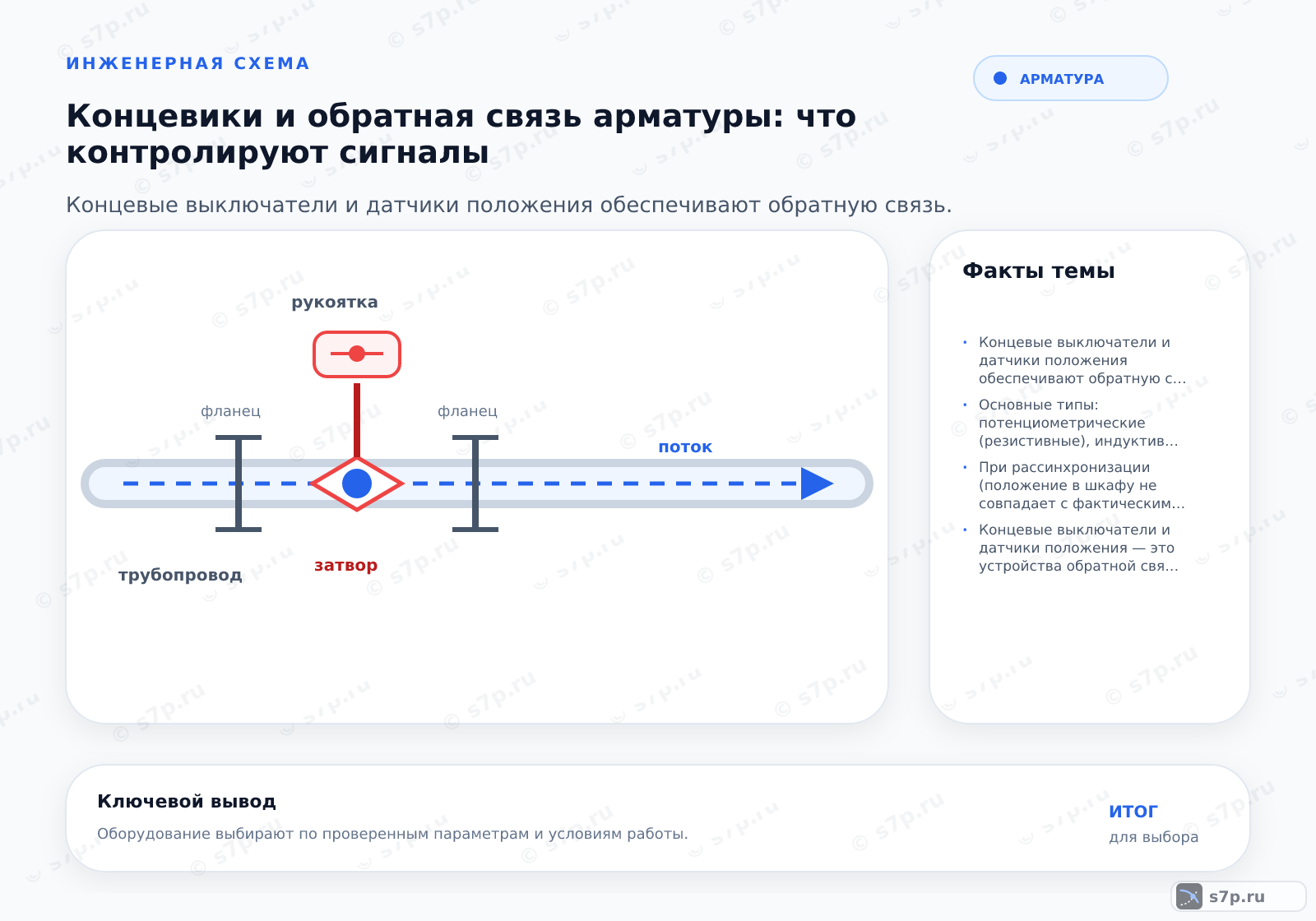

4. Схема работы
При движении привода механика изменяет положение арматуры, концевой выключатель фиксирует достижение границы, а датчик передаёт текущую позицию в систему управления. Контроллер сопоставляет команду, обратный сигнал и направление хода. Если эти сигналы расходятся, сначала проверяют механику и проводку, затем настройки автоматики.
Схема должна отделять рабочую индикацию от защитного отключения. Аналоговый канал показывает положение, но не заменяет цепь аварийной остановки. В точках подключения проверяют полярность, целостность контактов, экранирование и соответствие входов паспорту привода.
5. Виды и разновидности
Исполнение с механическими концевиками и потенциометрическим датчиком даёт раздельную фиксацию края и измерение положения. Герконовые датчики используют магнитное срабатывание, а индуктивный энкодер передаёт сведения о движении без механического контакта. Выносной монтаж применяют, когда штатное место недоступно для контроля.
Цифровой интерфейс обратной связи передаёт состояние в формате, который должен совпадать с входом системы управления. Сравнение вариантов ведут по точности, стойкости к среде, способу монтажа и диагностике обрыва. Выбранный тип проверяют по паспорту привода и датчика.
| Значение | Источник |
|---|---|
| Привод с механическими концевиками и потенциометрическим датчиком | инженерная практика |
| Привод с герконовыми датчиками и индуктивным энкодером | инженерная практика |
| Привод с выносным монтажом датчиков положения | инженерная практика |
| Привод с цифровым интерфейсом обратной связи | инженерная практика |
6. На что влияет и зачем нужно
Обратная связь позволяет удалённо видеть крайнее или промежуточное положение арматуры и отличать выполненную команду от остановки по неисправности. Для диспетчеризации полезны согласованные сигналы положения, направления движения и состояния цепи, а не только сообщение о включении привода.
При эксплуатации сравнивают индикацию с фактическим положением, следят за повторяемостью срабатывания и фиксируют появление люфта. Если показание запаздывает или меняется скачком, проверяют вал, кулачки, датчик и клеммы в одной диагностической цепочке.
7. Частые ошибки и на что смотреть
Аналоговый сигнал не используют как единственную функцию аварийной остановки: для неё нужна предусмотренная схемой защитная цепь. При высокой влажности проверяют герметичность корпуса датчиков и состояние вводов. Для герконовых датчиков исключают близость сильных магнитных полей, способных вызвать ложное срабатывание.
Люфт вала смещает момент срабатывания и ухудшает точность обратной связи. При расхождении индикации с положением арматуры осматривают кулачки, крепление датчика и механическую передачу. Настройку выполняют после устранения люфта, иначе повторная регулировка только скрывает причину ошибки.
Частые вопросы
Чем концевой выключатель отличается от датчика положения?
Концевой выключатель фиксирует достижение заданной границы хода и обычно формирует дискретный сигнал. Датчик положения передаёт текущее положение вала или затвора, в том числе между крайними точками. Их проверяют раздельно: срабатывание конца хода не подтверждает точность аналоговой обратной связи. Сигналы и защитные функции подключают по схеме привода и системе управления.
Как проверить обратную связь после монтажа привода?
Сначала снимают нагрузку по принятой процедуре и осматривают кулачки, датчики, клеммы и кабельные вводы. Затем выполняют рабочее перемещение, сравнивая фактическое положение арматуры с дискретными и аналоговыми сигналами. Несовпадение связывают с люфтом, неверной регулировкой, обрывом цепи или ошибкой подключения. Проверку завершают после закрытия корпуса и повторного контроля индикации.
Почему аналоговый сигнал не используют для аварийной остановки?
Аналоговый канал сообщает измеренное положение и может иметь погрешность, обрыв или неверную интерпретацию входом контроллера. Аварийная остановка требует отдельной защитной цепи, рассчитанной на безопасное отключение привода. Поэтому аналоговую обратную связь применяют для мониторинга и регулирования, а функцию защиты проверяют по электрической схеме, паспорту и испытательной процедуре.
Как выбрать тип датчика для арматуры?
Сопоставляют требуемую точность, крайние и промежуточные положения, условия влажности, наличие магнитных полей, способ монтажа и вход системы управления. Механические концевики дают физическое срабатывание, герконовые зависят от магнитной среды, а цифровой интерфейс требует совместимого приёмника. Паспорт привода и датчика проверяют вместе, потому что сигнал одного элемента может не подходить входу другого.
Что делать, если индикация положения запаздывает?
Проверяют люфт вала, крепление датчика, положение кулачков, состояние механической передачи и целостность кабеля. Затем сравнивают сигнал с реальным положением при движении в обе стороны. Если механика исправна, проверяют вход контроллера, полярность и настройки преобразования. Повторная регулировка без устранения люфта даёт временный результат и возвращает ошибку при следующем цикле.
Как влияет влажность на концевики и датчики?
Влажность нарушает герметичность корпуса, вызывает коррозию контактов и ухудшает изоляцию кабельных вводов. Осматривают крышку, уплотнения, разъёмы и места выхода кабеля, затем проверяют стабильность сигналов. Степень защиты выбирают по паспорту привода и фактической среде. Следы конденсата устраняют вместе с причиной проникновения влаги, а не только протирают корпус.
