Fail-safe арматура обеспечивает безопасное положение затвора при потере энергии за счет пружин или гравитации, предотвращая аварии. Fail-safe арматура — это запорно-регулирующая арматура, которая при потере управляющего сигнала или энергии автоматически переходит в заранее заданное безопасное положение (открытое, закрытое или фиксированное) с помощью встроенных механизмов возврата, таких как пружины или гравитация. Воздух подается на нижнюю камеру цилиндра.
данные обновлены 2026-10-21 ·

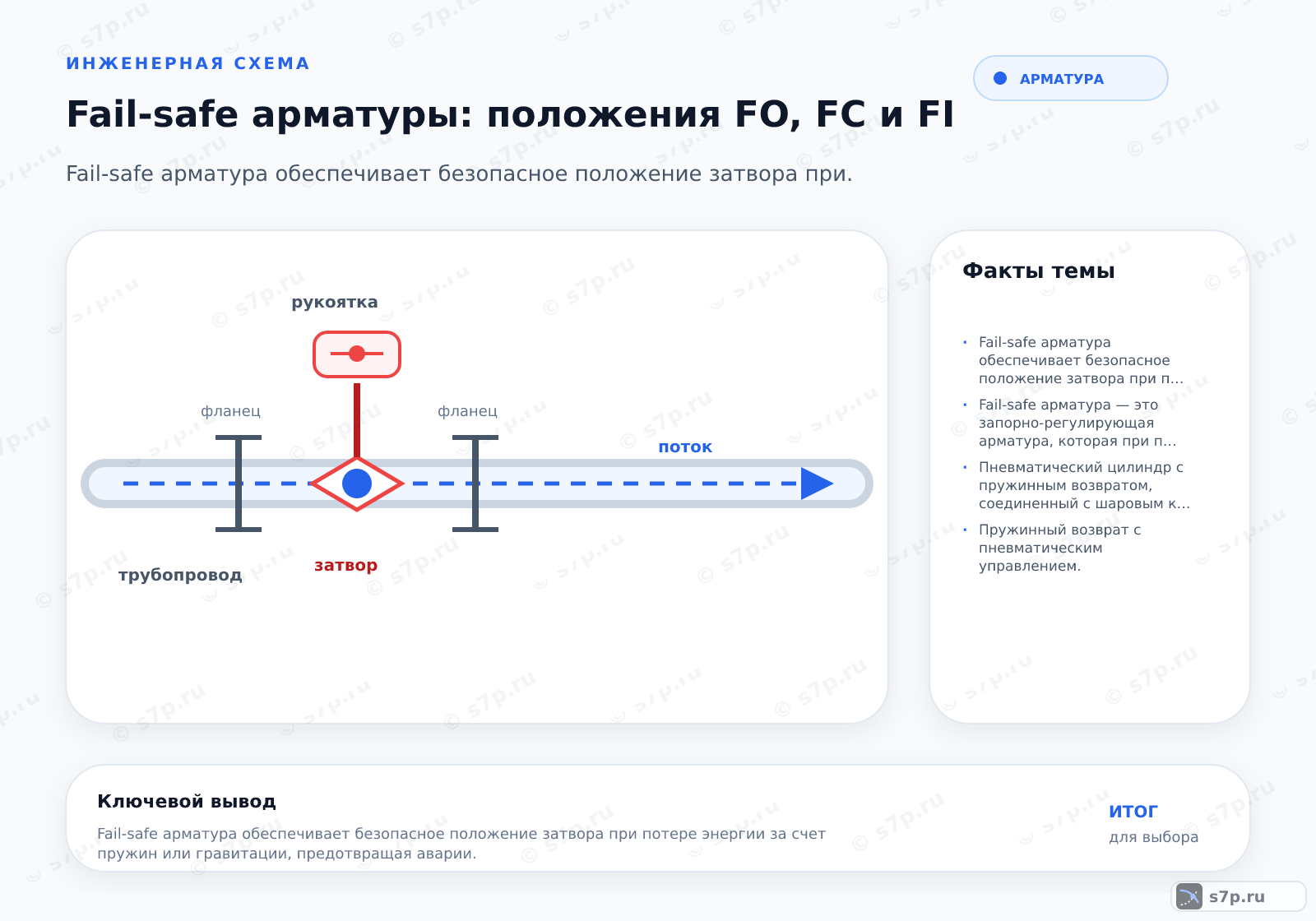

1. Что такое fail-safe арматуры
Fail-safe арматура переводит затвор в заранее выбранное безопасное состояние, когда исчезает управляющий сигнал или энергия. Состояние может быть открытым, закрытым или фиксированным; выбор зависит от того, какое положение уменьшает опасность для технологической схемы. Возврат обеспечивают пружина, гравитация или другой предусмотренный механизм.
Безопасное положение задают не по названию привода, а по анализу опасностей и последствиям потери управления. В схеме учитывают среду, направление движения, состояние оборудования и возможность ручного вмешательства. Поэтому маркировки FO, FC и FI читают вместе с технологической картой и паспортом узла.
Текущая страница в тематической подборке.
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Материалы корпуса и деталей».
Смежная тема кластера «Дисковые затворы».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Обратные клапаны».
Смежная тема кластера «Приводы арматуры».
Смежная тема кластера «Уплотнения и седла».
2. Устройство и принцип работы
Пневматический привод получает воздух в нижнюю камеру цилиндра и перемещает исполнительный орган. При штатной команде усилие привода удерживает заданное положение, а при потере энергии возвратный механизм перемещает затвор по выбранной логике. Механика возврата должна быть согласована с ходом арматуры и усилием, которое требуется для перемещения.
Проверка включает монтаж, подключение привода, настройку пределов хода и контроль герметичности. Затем имитируют аварийную потерю управления и измеряют реакцию узла. Такой порядок показывает, срабатывает ли механизм в реальной обвязке, а не только на отдельном приводе.
- Шаг 1Анализ технологической схемы и определение опасностей.
- Шаг 2Выбор типа сброса (FO, FC или FI) на основе анализа рисков.
- Шаг 3Расчет требуемого усилия привода и подбор пружины.
- Шаг 4Монтаж клапана и подключение пневматического или электрического привода.
- Шаг 5Настройка пределов хода и проверка герметичности.
- Шаг 6Имитация аварии и измерение времени срабатывания.
- Шаг 7Оформление паспорта безопасности и ввод в эксплуатацию.
3. Ключевые параметры
Для fail-safe узла сопоставляют давление привода, время срабатывания, давление и температуру среды, усилие пружины и класс герметичности. Давление среды и давление привода относятся к разным контурам, поэтому их нельзя смешивать в одной проверке. Усилие возврата оценивают вместе с сопротивлением затвора.
Числа в таблице служат исходными ориентирами для сверки, но окончательное решение принимают по паспорту конкретной арматуры и привода. Время реакции связано с настройкой хода, состоянием пневмолинии и возвратным механизмом; изменение одного элемента требует повторной проверки всей связки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Давление привода | 4 бар | бар | инженерная практика; сверить по паспорту |
| Время срабатывания | 5 с | с | инженерная практика; сверить по паспорту |
| Давление среды | 1.6 МПа | МПа | инженерная практика; сверить по паспорту |
| Температура среды | 200 °C | °C | инженерная практика; сверить по паспорту |
| Усилие пружины | 500 Н | Н | инженерная практика; сверить по паспорту |
| Класс герметичности | 4 класс | класс | инженерная практика; сверить по паспорту |

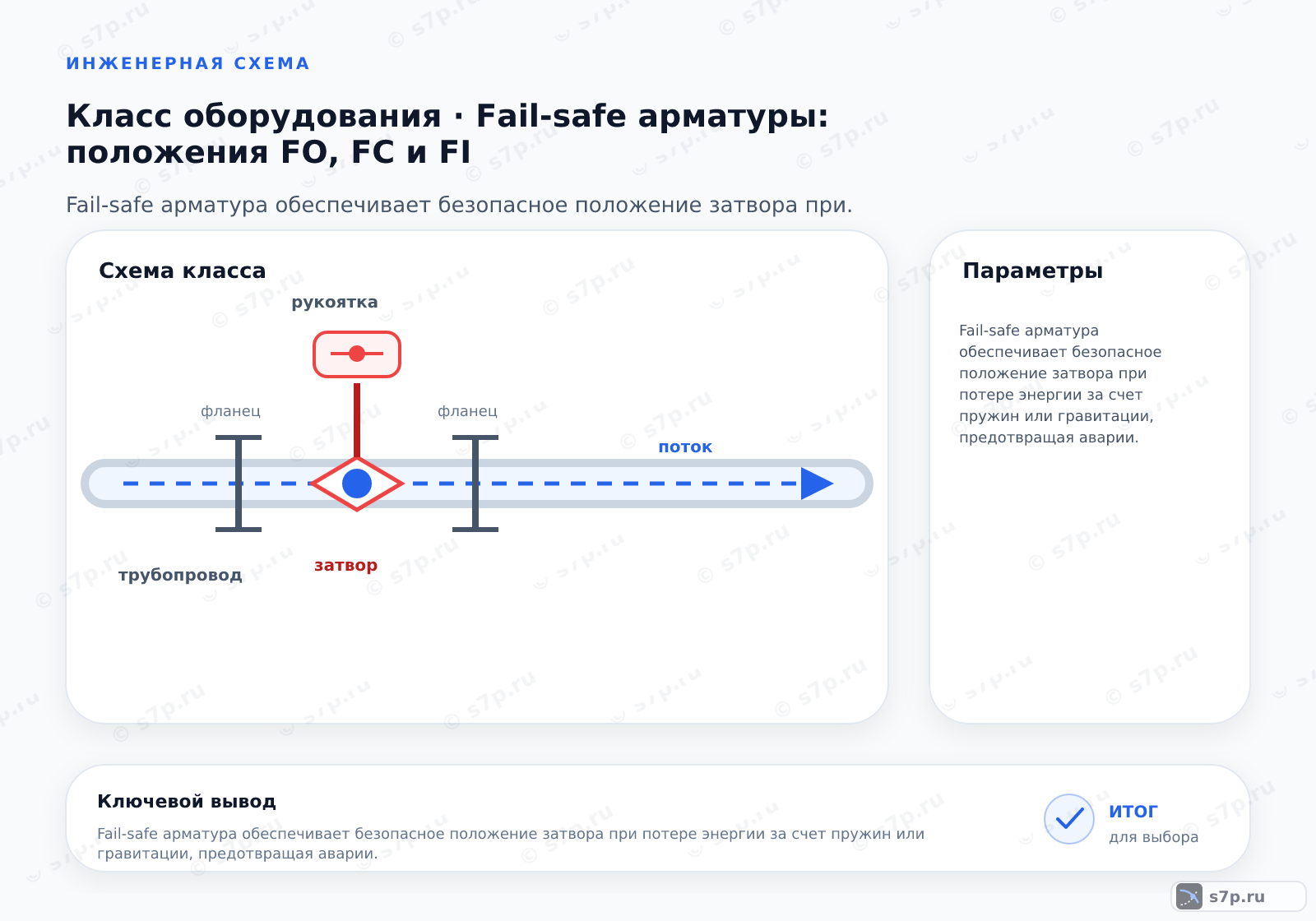

4. Схема работы
Схема связывает технологический поток, запорно-регулирующий орган, привод и источник управления. В нормальном режиме команда удерживает выбранное положение, а при отказе энергия исчезает и исполнительный механизм переходит к FO, FC или FI. Направление возврата должно быть видно непосредственно из логики процесса, а не только из обозначения на приводе.
При испытании прослеживают весь путь отказа: от сигнала или воздуха до перемещения затвора и изменения состояния участка. После возврата проверяют герметичность и возможность повторного включения. Отдельно фиксируют условия, при которых резервный или механический механизм может не выполнить переход.
5. Виды и разновидности
Пружинный возврат с пневматическим управлением использует накопленное усилие пружины после снятия воздуха. Гравитационный вариант связывает безопасное движение с положением вертикального штока. Механическая блокировка удерживает фиксированное состояние, когда свободный возврат не соответствует задаче процесса.
Гидравлический привод с резервным насосом отличается зависимостью от сохранения давления в гидросистеме. При сравнении видов проверяют не только способ возврата, но и отказ, который должен быть обработан, доступ к механизму, состояние среды и порядок восстановления после срабатывания.
| Значение | Источник |
|---|---|
| Пружинный возврат с пневматическим управлением. | инженерная практика; сверить по паспорту |
| Гравитационный возврат для вертикального штока. | инженерная практика; сверить по паспорту |
| Механическая блокировка для фиксированного положения. | инженерная практика; сверить по паспорту |
| Гидравлический привод с резервным насосом. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Fail-safe логика ограничивает последствия потери энергии в тех случаях, когда неправильное положение затвора может усилить опасность. Для пожароопасной или взрывоопасной схемы заранее определяют, нужно ли прекратить подачу среды, сохранить охлаждение или оставить проход открытым для безопасного отвода.
Полезность решения оценивают по согласованию с технологической защитой, а не по наличию одного возвратного механизма. В документации фиксируют выбранное положение, способ его получения, условия испытания и признаки, по которым оператор понимает, что арматура завершила переход.
7. Частые ошибки и на что смотреть
Неверный выбор типа сброса способен направить среду в опасную сторону. Износ пружины меняет время срабатывания, а отсутствие резервного питания оставляет FI зависимым от сохранения энергии. Эти причины выявляют имитацией отказа и проверкой фактического положения, а не только осмотром корпуса.
В пневмосистеме контролируют состояние линии и риск замерзания, поскольку заблокированный воздух мешает возврату. После обслуживания повторяют проверку хода, герметичности и безопасного положения. Если результат отличается от технологической логики, узел не принимают до выяснения причины.
Частые вопросы
Чем отличаются режимы FO, FC и FI?
FO означает переход в открытое положение, FC — в закрытое, а FI — сохранение или фиксацию положения по принятой логике узла. Обозначение само по себе не объясняет, какое состояние безопасно для процесса. Его сопоставляют с движением среды, последствиями остановки, приводом и технологической защитой, затем проверяют фактическим испытанием потери энергии.
Как выбрать безопасное положение затвора?
Рассматривают последствия прекращения подачи, сохранения потока и неконтролируемого движения среды. Для одной схемы безопасным будет закрытие, для другой — открытие или фиксация. Решение принимают по технологической схеме и анализу опасностей, а затем проверяют, может ли пружина, гравитация или резервный привод выполнить нужный переход при реальной нагрузке затвора.
В чём разница между пружинным и гравитационным возвратом?
Пружинный механизм накапливает усилие и возвращает исполнительный орган после снятия управляющей энергии. Гравитационный вариант использует положение и массу подвижной части, поэтому чувствителен к ориентации вертикального штока и условиям монтажа. Сравнивают не только способ возврата, но и требуемое усилие, доступное пространство, обслуживание и последствия отказа каждого механизма.
Как проверяют узел после потери управляющей энергии?
Сначала фиксируют штатное положение и условия работы привода, затем имитируют исчезновение сигнала или воздуха. Наблюдают направление движения, завершение перехода и отсутствие заедания, после чего проверяют герметичность и возможность восстановления. Испытание проводят на собранной арматуре с её обвязкой, потому что отдельный привод не показывает сопротивление технологического затвора.
Почему FI требует отдельного внимания к резервному питанию?
FI зависит от того, что должно удержать или восстановить положение при исчезновении основной энергии. Если резервный источник отсутствует или не рассчитан на фактическую нагрузку, фиксированное состояние может не сохраниться. Проверяют цепь питания, механическую блокировку, сигнал отказа и повторное включение. Результат сопоставляют с технологической логикой, а не только с индикацией привода.
Как обнаружить замерзание пневматической линии?
Признаками могут быть задержка возврата, неполный ход, нестабильное давление и отсутствие реакции при команде отказа. Осматривают пневмолинию, точки накопления влаги, фильтрацию и состояние соединений, не увеличивая усилие на затворе. После устранения причины повторяют имитацию потери воздуха и убеждаются, что безопасное положение достигается штатным механизмом.
