Вторичный теплообменник служит для передачи тепловой энергии от продуктов сгорания к воде системы горячего водоснабжения, обеспечивая нагрев проточной воды без её смешивания с топочными газами. Вторичный теплообменник — это пластинчатый или трубчатый теплообменник в конденсационном котле, предназначенный для нагрева воды системы горячего водоснабжения за счет тепла продуктов сгорания, прошедших через первичный контур.
данные обновлены 2026-10-21 ·
1. Зачем нужен вторичный теплообменник котла и как он работает
Вторичный теплообменник отделяет тракт горячего водоснабжения от продуктов сгорания и передаёт воде тепло, прошедшее через первичный контур. Пластинчатое или трубчатое исполнение выбирают по схеме котла, доступному месту, качеству воды и возможности обслужить каналы без повреждения стенок.
Вода ГВС движется по своему пути и не смешивается с топочными газами. Поэтому при диагностике связывают температуру, расход и герметичность: ухудшение одного признака может быть следствием накипи, деформации пластин, проблем с уплотнениями или нарушения подключения.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
При обслуживании котёл отключают от электросети, перекрывают подачу газа и воды, затем снимают корпус и патрубки. Теплообменник извлекают без деформации пластин, очищают от отложений химическим раствором или мягкой щёткой и осматривают уплотнительные кольца.
После проверки узел возвращают на место, подключают патрубки и запускают котёл только после контроля соединений. Герметичность оценивают под рабочим давлением, а результат нагрева связывают с состоянием протока, температурой входа и гидравлическим сопротивлением.
- Шаг 1Отключить котел от электросети и перекрыть подачу газа и воды.
- Шаг 2Снять корпус котла и демонтировать патрубки подключения воды.
- Шаг 3Аккуратно извлечь теплообменник из корпуса, избегая деформации пластин.
- Шаг 4Очистить поверхность от накипи химическим раствором или мягкой щеткой.
- Шаг 5Проверить уплотнительные кольца и заменить их при износе.
- Шаг 6Установить теплообменник на место и подключить патрубки.
- Шаг 7Запустить котел и проверить герметичность соединений под давлением.
3. Ключевые параметры
Подбор и диагностика опираются на максимальное давление, температуру входа, производительность ГВС, толщину пластины, перепад температур, гидравлическое сопротивление и рабочий ресурс. Эти поля связывают тепловую передачу с прочностью и проходимостью, поэтому одно значение не описывает пригодность детали.
Перед заменой сопоставляют характеристики котла, теплообменника и соединений. Рабочее давление и температура относятся к конкретному исполнению, а производительность зависит от режима ГВС и состояния каналов; итог сверяют с паспортом, чтобы не принять размер за полноценный подбор.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Максимальное давление | 3 бар | бар | инженерная практика; сверить по паспорту |
| Температура входа | 90 °C | °C | инженерная практика; сверить по паспорту |
| Производительность ГВС | 10 л/мин | л/мин | инженерная практика; сверить по паспорту |
| Толщина пластины | 0.6 мм | мм | инженерная практика; сверить по паспорту |
| Перепад температур | 20 °C | °C | инженерная практика; сверить по паспорту |
| Гидравлическое сопротивление | 0.5 бар | бар | инженерная практика; сверить по паспорту |
| Рабочий ресурс | 10 лет | лет | инженерная практика; сверить по паспорту |

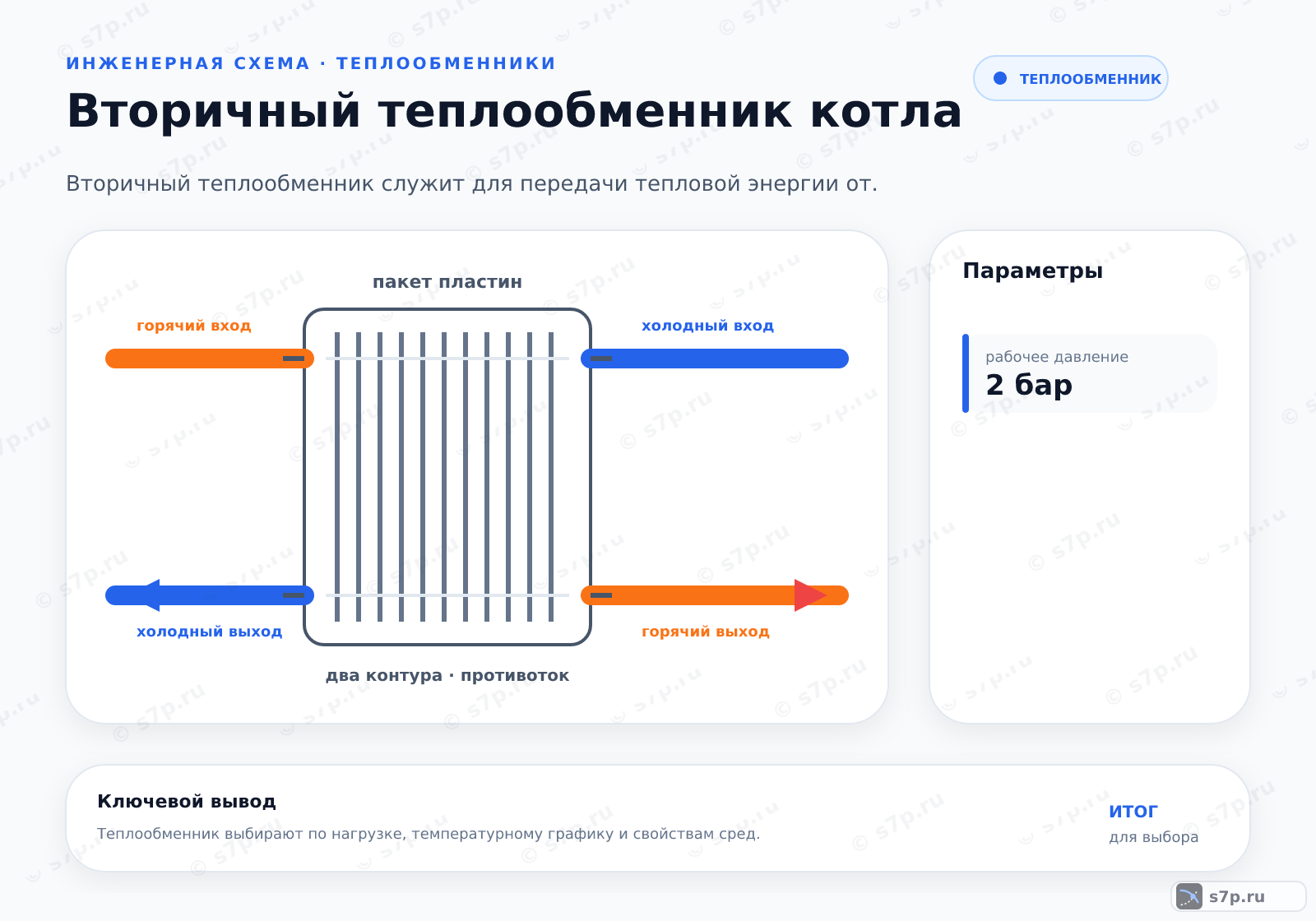

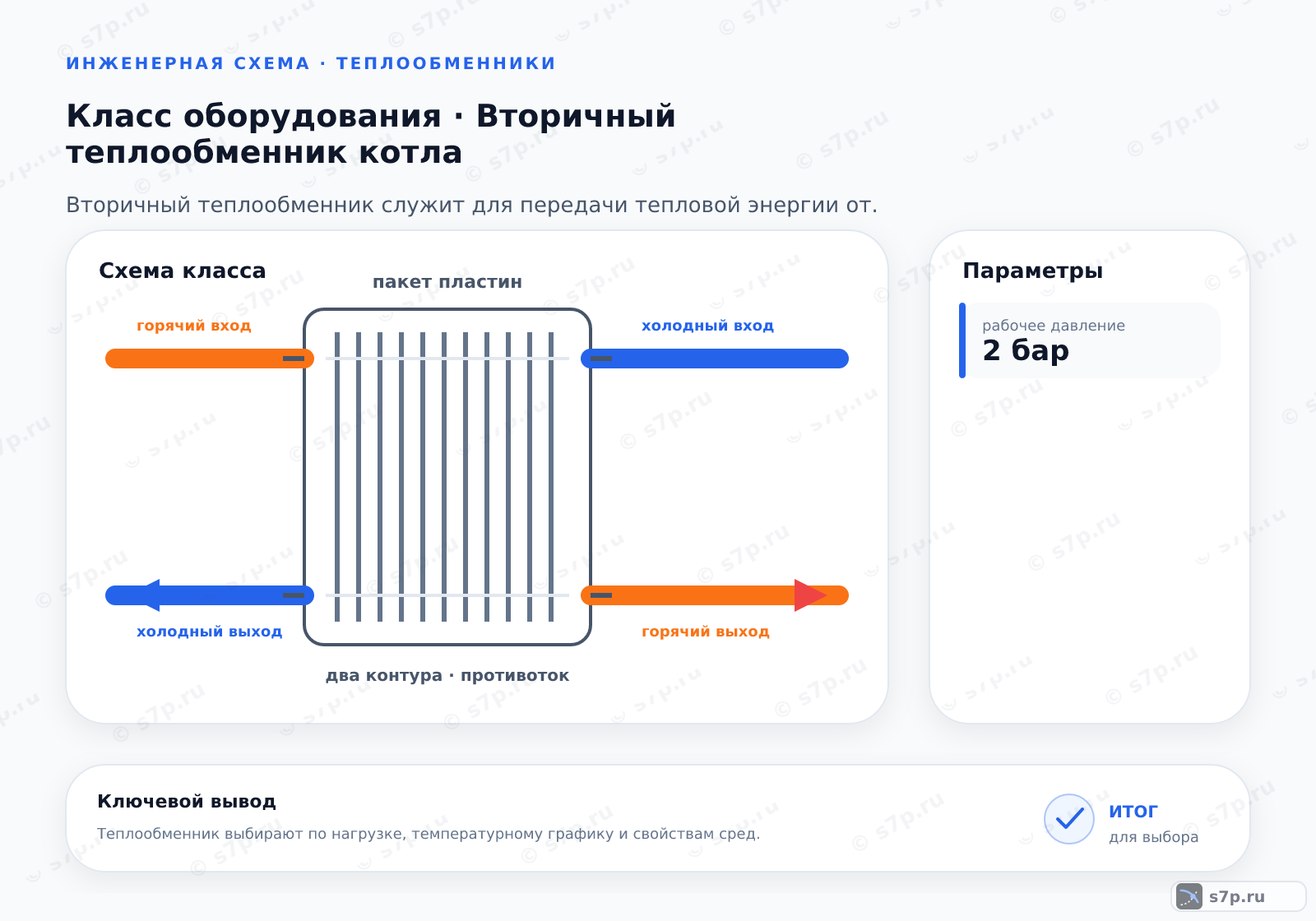

4. Разделение потоков в схеме вторичного теплообменника
В схеме продукты сгорания передают тепло через первичный контур, после чего вторичный теплообменник нагревает проточную воду ГВС. Каналы разделены, поэтому утечка или нарушение уплотнения обнаруживаются как неисправность границы между потоками, а не как нормальное смешение среды.
При осмотре проверяют направление подключения, свободный проход воды, состояние пластин и места уплотнений. Температуру и расход оценивают после удаления воздуха и загрязнений; иначе результат может отражать сопротивление системы, а не свойства самого теплообменника.
5. Виды и разновидности
Пластинчатое исполнение компактно и чувствительно к накипи, трубчатое проще переносит загрязнение, но имеет другую производительность. Конденсационный вариант работает со снижением температуры газов ниже точки росы, а раздельный формирует отдельный узел ГВС.
Сравнение проводят по среде, тепловой нагрузке, доступу для промывки, состоянию уплотнений и гидравлическому сопротивлению. Одинаковое назначение не означает взаимозаменяемость: форма каналов, соединения, материалы и допустимые режимы должны совпасть с котлом.
| Значение | Источник |
|---|---|
| Пластинчатый тип: компактный, высокая теплоотдача, чувствителен к накипи. | инженерная практика; сверить по паспорту |
| Трубчатый тип: долговечный, меньшая производительность, устойчив к загрязнениям. | инженерная практика; сверить по паспорту |
| Конденсационный тип: работает с охлаждением газов ниже точки росы. | инженерная практика; сверить по паспорту |
| Раздельный тип: отдельный узел для ГВС, высокая надежность. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Состояние вторичного теплообменника влияет на проход воды, передачу тепла и устойчивость работы ГВС. Умягчение воды уменьшает условия для отложений, а конденсационный режим меняет тепловой баланс котла. Эти выводы проверяют по фактическим показаниям, осмотру каналов и паспортным ограничениям узла.
Чистые каналы передают тепло устойчивее, а отложения увеличивают сопротивление и ухудшают нагрев воды. Умягчение среды уменьшает образование накипи, но не отменяет осмотр, промывку и контроль герметичности. Эффект оценивают по режиму котла, а не по одному ощущению от температуры воды.
Конденсационная схема использует охлаждение газов и требует совместимости теплообменника с таким режимом. При изменении расхода ГВС проверяют входную температуру, перепад и сопротивление каналов, чтобы отделить загрязнение узла от неисправности автоматики или обвязки.
7. Частые ошибки и на что смотреть
Агрессивные кислоты для алюминия применяют только при прямом разрешении изготовителя. Металлическая щётка может повредить тонкие пластины, а работа с протекающим теплообменником создаёт риск попадания воды в котёл; сначала устраняют течь и выясняют её место.
После замены уплотнительных колец проверяют посадку, затяжку и герметичность соединений. Если нагрев остаётся слабым, сопоставляют проход, фильтрацию, давление и режим ГВС; повторная очистка без поиска причины может скрыть деформацию или неверно установленную деталь.
Частые вопросы
Чем вторичный теплообменник отличается от первичного?
Вторичный узел нагревает проточную воду ГВС и отделяет её от продуктов сгорания. В схеме тепло поступает через первичный контур, но вода ГВС не смешивается с топочными газами. Для диагностики проверяют направление потоков, состояние каналов, уплотнения и параметры котла, потому что одинаковое название теплообменника не означает одинаковое место в гидравлической схеме.
Что выбрать для котла: пластинчатый или трубчатый узел?
Пластинчатый теплообменник компактен и даёт высокую теплоотдачу, но чувствителен к накипи. Трубчатый вариант имеет другую производительность и устойчивее относится к загрязнениям. Сравнивают форму каналов, давление, температуру, сопротивление, соединения, качество воды и доступ для очистки. Замена допустима только при подтверждённой совместимости с котлом и режимом ГВС.
Почему горячая вода стала нагреваться слабее?
Проверяют накипь, загрязнение каналов, расход воды, входную температуру и гидравлическое сопротивление теплообменника. Слабый нагрев также бывает при проблеме с уплотнениями, подключением или автоматикой, поэтому настройку не меняют до осмотра протока. Если проход ограничен, выбирают промывку либо замену по материалу, паспорту и состоянию пластин.
Какой способ очистки безопасен для пластин?
Способ зависит от материала и инструкции изготовителя. Химический раствор применяют только при разрешённой совместимости, а механическую очистку выполняют мягким инструментом без деформации пластин. Агрессивные кислоты без инструкции и металлические щётки исключают. После очистки проверяют остатки раствора, свободный проход, состояние уплотнений и герметичность соединений.
Какие данные нужны перед заменой теплообменника?
Фиксируют тип узла, максимальное давление, температуру входа, производительность ГВС, толщину пластины, перепад температур, гидравлическое сопротивление и рабочий ресурс. Затем сверяют соединения, материал, уплотнения и маркировку котла. Эти параметры рассматривают вместе: совпадение производительности без подходящего давления или посадки не подтверждает пригодность детали.
Можно ли работать с котлом при течи теплообменника?
Нет, протекающий теплообменник выводят из работы до выяснения причины. Воду перекрывают, котёл обесточивают, при газовом исполнении перекрывают подачу газа и ждут остывания. После снятия узла проверяют пластины, патрубки, уплотнения и следы воды внутри корпуса. Запуск выполняют только после восстановления герметичности и проверки соединений под рабочим давлением.
