Газовая горелка представляет собой устройство для смешивания газа с воздухом и их сжигания, обеспечивая стабильное пламя с заданной тепловой мощностью. Оптимизация воздуха повышает КПД и снижает выбросы.
данные обновлены 2026-10-21 ·
1. Как газовая горелка смешивает газ и воздух
Газовая горелка дозирует газ, подводит воздух, смешивает потоки и удерживает пламя в зоне сгорания. Теплота реакции передаётся теплообменнику, а продукты сгорания уходят в дымовой тракт. Стабильность пламени зависит от состава смеси, состояния форсунок, тяги и работы органов контроля.
В узле связаны форсунки, смесительная часть, камера сгорания, электроды зажигания, трансформатор, воздушная заслонка и датчики. Каждый элемент отвечает за отдельный участок процесса. Поэтому поиск причины начинают с последовательной проверки подачи газа, воздуха, искры и отвода дымовых газов, а не с произвольного изменения настройки.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Газ выходит через форсунку, воздух поступает за счёт эжекции или вентилятора, после чего смесь направляется к зоне розжига. Электрод создаёт искру, пламя контролируется датчиками, а автоматика прекращает подачу при потере устойчивого горения. Воздушная заслонка влияет на состав смеси и форму факела.
Обслуживание выполняют на отключённом оборудовании: прекращают подачу газа и электроэнергии, снимают защитный кожух, очищают форсунки и камеру, осматривают электроды и трансформатор. После регулировки заслонки проверяют запуск и сигналы датчиков. Нагар, перекос электрода или нарушение тяги могут имитировать неисправность автоматики.
- Шаг 1Отключите подачу газа и электроэнергии перед началом работ.
- Шаг 2Снимите защитный кожух горелки для доступа к узлам.
- Шаг 3Очистите форсунки и камеру сгорания от нагара.
- Шаг 4Проверьте состояние электродов зажигания и трансформатора.
- Шаг 5Настройте воздушную заслонку для оптимального сгорания.
- Шаг 6Запустите горелку и проверьте работу датчиков.
- Шаг 7Установите кожух на место и включите питание.

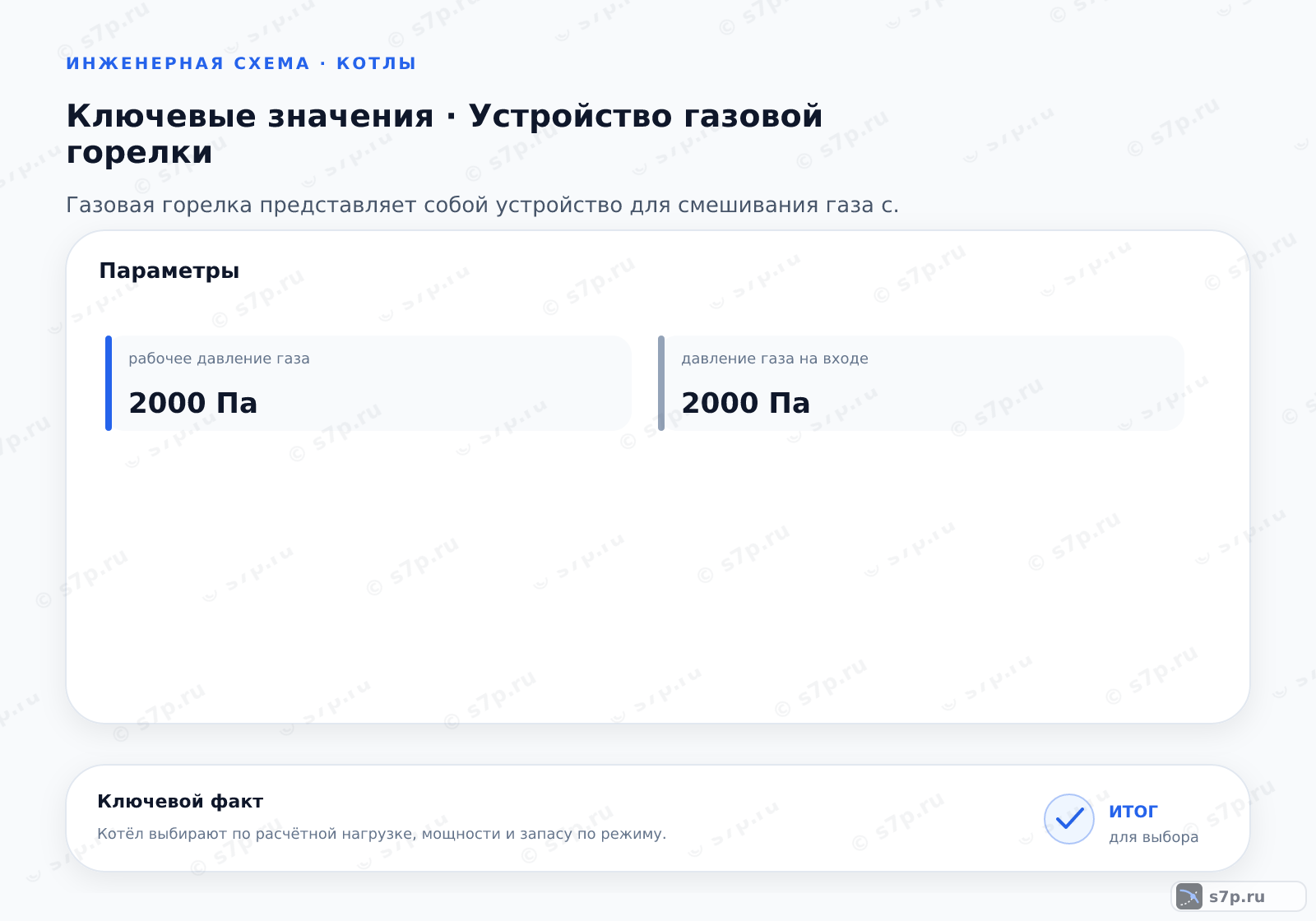

3. Ключевые параметры
Для горелки сопоставляют давление газа, температуру дымовых газов, содержание CO, коэффициент избытка воздуха, расход газа, мощность и давление воздуха в камере. Эти параметры описывают согласование газового тракта, вентилятора и камеры сгорания. Отдельное значение без режима работы не даёт основания менять настройку.
Паспорт задаёт рабочий диапазон конкретной горелки, а измерения показывают её фактическое состояние. При отклонении проверяют чистоту форсунок, подачу воздуха, герметичность газовой линии, тягу и работу датчиков. Настройку выполняют по измерениям и инструкции, поскольку одинаковое пламя на глаз не подтверждает правильный состав смеси.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление газа | 2000 Па | Па | СП 402.1325800.2018; паспорт оборудования |
| Температура дымовых газов | 150 °C | °C | инженерная практика; справочник теплотехника |
| Концентрация CO в дымовых газах | 0.05 % | % | СП 402.1325800.2018; инструкция по эксплуатации |
| Коэффициент избытка воздуха | 1.1 — | — | ГОСТ Р 55348-2013; учебный источник |
| Расход природного газа | 0.12 м³/ч | м³/ч | расчет теплотехника; паспорт оборудования |
| Мощность горелки | 24 кВт | кВт | паспорт оборудования; инженерная практика |
| Давление воздуха в камере | 50 Па | Па | инженерная практика; справочник теплотехника |

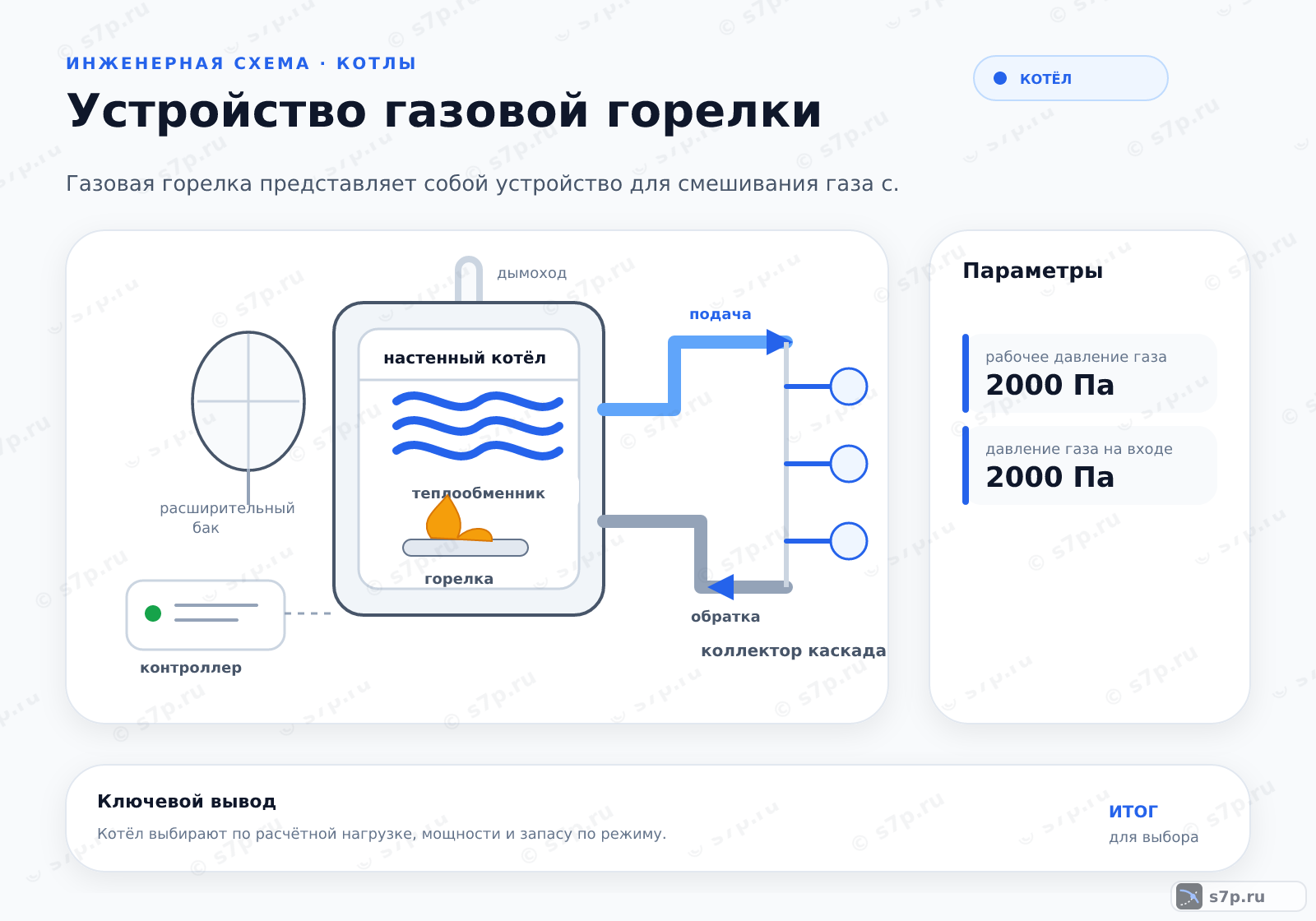

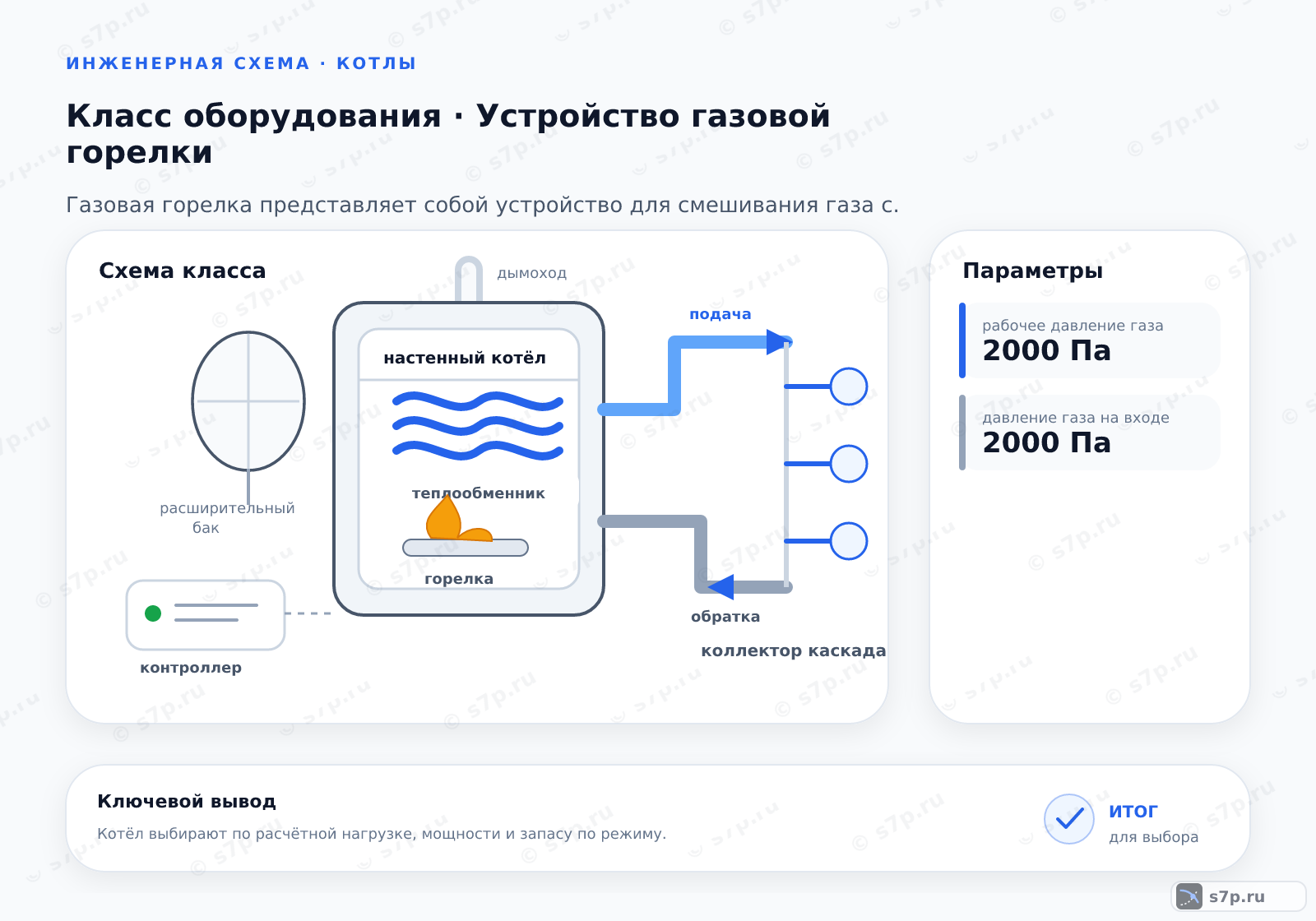

4. Схема подачи газа, воздуха и отвода дымовых газов
В схеме газ поступает к форсункам, воздух проходит через смесительный узел, затем смесь сгорает в камере и отдаёт теплоту теплообменнику. Датчики контролируют пламя и состояние оборудования, а дымовой тракт удаляет продукты сгорания. Нарушение любого участка меняет работу всей горелки.
При осмотре движутся от входа к выходу: проверяют запорные элементы и форсунки, затем смеситель, электроды, заслонку, камеру и отвод газов. Такой порядок помогает отличить недостаток газа от избытка воздуха, плохого розжига и слабой тяги. После сборки кожух возвращают на место и наблюдают за повторяемостью запуска.
5. Виды и разновидности
Атмосферная горелка смешивает газ и воздух за счёт эжекции без вентилятора. Наддувная получает воздух от вентилятора и позволяет согласовать поток с подачей газа. Бесфакельная использует предварительное смешивание, а модуляционная меняет мощность в зависимости от команды автоматики.
Различие исполнений связано не только с конструкцией, но и с требованиями к камере, дымоходу, управлению и обслуживанию. При замене проверяют вид газа, способ подачи воздуха, присоединения и допустимый режим котла. Горелка с другим способом смешения не становится совместимой только из-за одинакового места крепления.
| Значение | Источник |
|---|---|
| Атмосферная горелка: газ и воздух смешиваются за счет эжекции без вентилятора. | справочник теплотехника; учебный источник |
| Наддувная горелка: воздух подается вентилятором, газ впрыскивается в поток. | справочник теплотехника; паспорт оборудования |
| Бесфакельная горелка: полное предварительное смешивание газа и воздуха. | инженерная практика; учебник теплотехники |
| Модуляционная горелка: плавная регулировка мощности от минимума до максимума. | паспорт оборудования; справочник теплотехника |
6. На что влияет и зачем нужно
Нагар на форсунках и в камере меняет проходы для газа и воздуха, из-за чего факел становится нестабильным. Очистку совмещают с осмотром электродов, трансформатора и датчиков. Модуляция снижает подачу при частичной нагрузке только тогда, когда автоматика и газовоздушный тракт настроены согласованно.
Если котёл часто запускается и гаснет, проверяют не только сигнал пламени, но и тягу, давление газа, положение воздушной заслонки и чистоту форсунок. После обслуживания сравнивают запуск, цвет и устойчивость пламени, а также показания приборов с паспортным режимом. Визуально ровный факел не заменяет измерений дымовых газов.
7. Частые ошибки и на что смотреть
Утечку газа ищут способом, предусмотренным инструкцией, без открытого огня; при запахе газа подачу прекращают и проветривают помещение. Регулировку выполняют после проверки герметичности, тяги и состояния форсунок. Случайное изменение заслонки может сместить смесь и скрыть исходную причину.
Отрыв пламени возникает при несогласованной скорости смеси, давлении, избытке воздуха или нарушении тяги. Засорённое сопло ухудшает смешение и ведёт к неполному сгоранию. При повторном сбое проверяют весь тракт от подачи до дымохода, электроды и сигналы датчиков; повторный запуск без устранения причины не даёт достоверной диагностики.
Частые вопросы
Как понять, что нестабильное пламя связано с горелкой?
Проверяют подачу газа, чистоту форсунок, положение воздушной заслонки, тягу, электроды и сигналы датчиков. Отрыв или гашение пламени может возникнуть из-за избытка воздуха, изменения давления, загрязнения сопла или нарушения отвода дымовых газов. Визуального осмотра недостаточно: фактический режим сопоставляют с паспортом и измерениями. Если причина не найдена, горелку не перезапускают многократно и не меняют настройку наугад.
Чем атмосферная горелка отличается от наддувной?
Атмосферная горелка втягивает воздух за счёт эжекции и не использует отдельный вентилятор для подачи смеси. Наддувная получает воздух от вентилятора, поэтому её газовоздушный режим связан с работой вентилятора, заслонок и автоматики. Атмосферная схема чувствительна к тяге и состоянию дымового тракта, наддувная — к согласованию давления и расхода. При замене проверяют тип газа, способ подачи воздуха и совместимость с котлом.
Что проверить перед заменой газовой горелки?
Сверяют вид газа, мощность, рабочее давление, присоединения, способ подачи воздуха, камеру сгорания и требования к дымовому тракту. Отдельно проверяют совместимость электродов, трансформатора, датчиков и схемы управления. Новая горелка должна соответствовать паспорту котла, а не только помещаться в прежнее крепление. Перед демонтажом прекращают подачу газа и электроэнергии, после монтажа проверяют герметичность и устойчивость пламени.
Почему пламя отрывается от горелки?
Отрыв возникает, когда скорость газовоздушной смеси не согласована со скоростью распространения пламени. Причиной могут быть повышенное давление, избыток воздуха, загрязнённое сопло, неверное положение заслонки или слабая тяга. Проверяют форсунки, вентилятор, дымоход, герметичность газовой линии и датчики. Регулировку выполняют после устранения механической причины и по измерениям, иначе временное изменение воздуха только скрывает неисправность.
Можно ли самостоятельно изменить настройку воздушной заслонки?
Настройку меняют только по паспорту и инструкции на конкретную горелку, после проверки давления газа, тяги, чистоты форсунок и работы датчиков. Случайный поворот заслонки меняет состав смеси и может привести к неполному сгоранию, отрыву пламени или росту содержания CO. После регулировки контролируют запуск, устойчивость пламени и параметры дымовых газов. Утечку газа открытым огнём не проверяют.
