Не устанавливайте бак на подачу горячего теплоносителя, это приведет к быстрому выходу мембраны из строя. Не превышайте максимальное давление, указанное в паспорте бака, при настройке и эксплуатации. Проверяйте давление только на холодном баке, без давления воды в системе.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
Определите место установки на обратном трубопроводе перед котлом, обеспечьте доступ для обслуживания и монтажа манометра.
- 2Шаг 2
Рассчитайте требуемый объем бака, исходя из объема системы и коэффициента расширения теплоносителя.
- 3Шаг 3
Проверьте и настройте давление воздуха в пустом баке до значения, равного статическому давлению системы.
- 4Шаг 4
Установите бак через запорную арматуру и манометр, подключите к обратному трубопроводу.
- 5Шаг 5
Заполните систему теплоносителем, проверьте герметичность соединений и работу предохранительного клапана.
- 6Шаг 6
Запустите котел, проверьте давление в системе при нагреве, убедитесь, что манометр не выходит за пределы нормы.
- 7Шаг 7
Проведите пробный пуск системы, проверьте отсутствие течей и стук в баке.
1. Коротко: Установка расширительного бака в отоплении за несколько шагов
Расширительный бак размещают на обратном трубопроводе перед котлом, оставляя доступ для обслуживания, проверки давления и подключения манометра. До монтажа оценивают объём системы и свойства теплоносителя, затем сверяют выбранный бак с паспортом. На подачу горячего теплоносителя бак не устанавливают: исходное предупреждение связывает такое решение с быстрым повреждением мембраны.

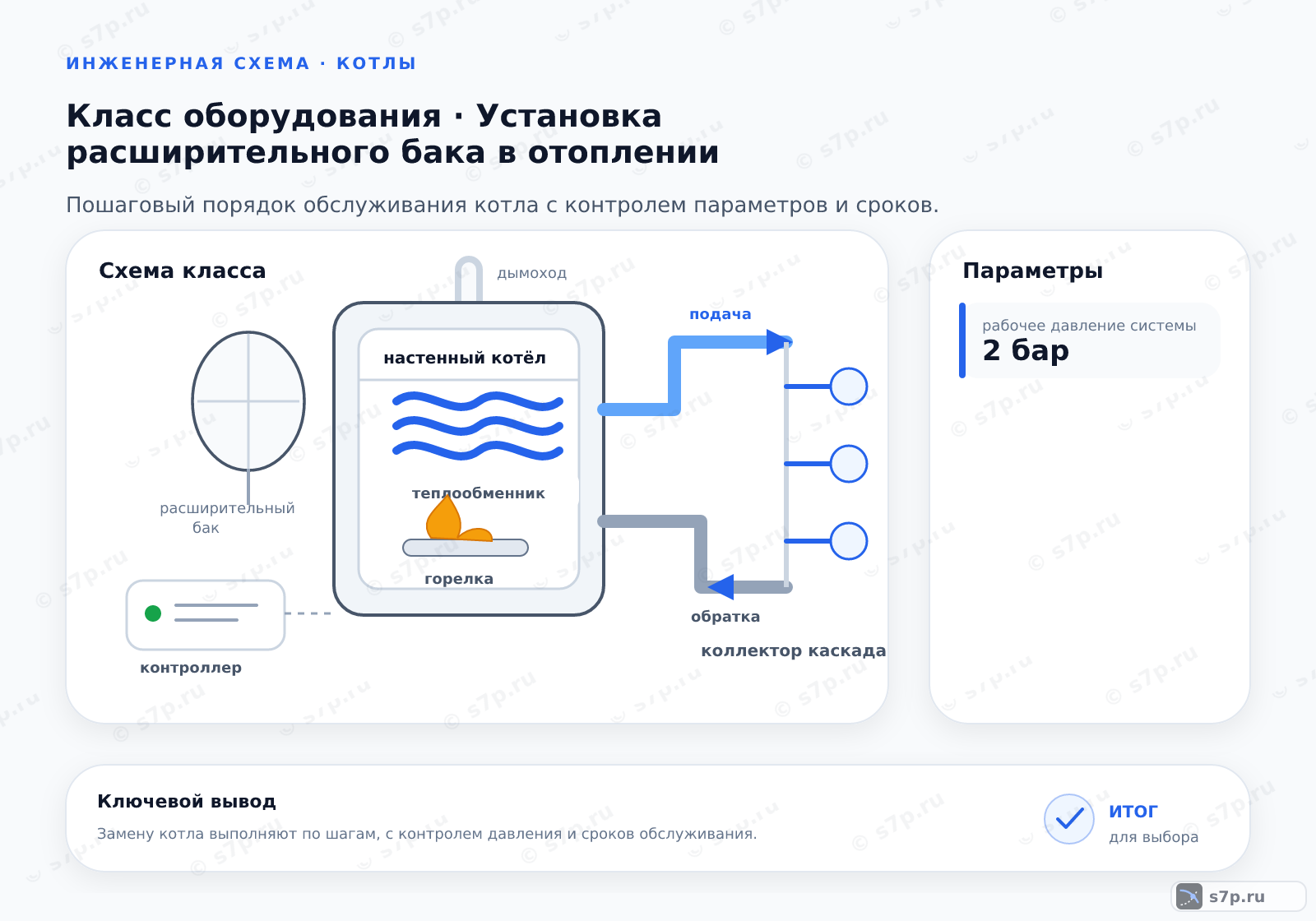

Схема должна показывать бак, запорную арматуру, манометр, предохранительный клапан и обратную линию. Доступ к ниппелю и соединениям сохраняют после изоляции труб. Место выбирают так, чтобы бак можно было снять и проверить без разборки соседнего оборудования. Самодельные детали и случайные уплотнения не заменяют штатную комплектацию.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Пошаговый порядок
Сначала рассчитывают требуемый объём по объёму системы и расширению теплоносителя. Давление воздуха проверяют на пустом баке, когда в водяной части нет давления, и настраивают по статическому давлению системы. Затем бак подключают к обратному трубопроводу через запорную арматуру и манометр, проверяя направление и доступность соединений.
После монтажа систему заполняют теплоносителем, проверяют герметичность и работу предохранительного клапана. При запуске наблюдают за давлением во время нагрева и убеждаются, что манометр не выходит за допустимую область паспорта. Пробный пуск завершают проверкой течей и стука в баке. Настройку повторяют только на холодном пустом баке, а не по показаниям нагретой системы.
3. Симптом -> причина -> решение
Рост давления, частое срабатывание клапана, течь или стук в баке требуют проверки исходной схемы. Сначала убеждаются, что бак подключён к обратной линии перед котлом, запорная арматура открыта, а манометр исправен. Затем проверяют давление воздуха только на пустом баке и осматривают мембрану по признакам повреждения. Не корректируют настройку при заполненной водяной части.
Если давление меняется рывками, проверяют наличие воздуха в системе, работу предохранительного клапана и герметичность соединений. При повреждении мембраны бак ремонтируют или заменяют по паспорту. Стук не устраняют затяжкой случайного соединения: сначала исключают неправильное подключение и опирание корпуса. После ремонта систему заполняют и повторяют проверку на нагреве.
4. Сроки и периодичность
Периодическая проверка включает состояние корпуса, мембраны, ниппеля, уплотнений, манометра и соединения с обратной линией. Частоту обслуживания и срок мембраны сверяют с паспортом бака и фактическим режимом. При каждом осмотре записывают давление на пустом баке, состояние арматуры и наличие течей, не смешивая эти данные с давлением заполненной системы.
После ремонта отопительного контура или замены теплоносителя проверяют бак вне обычного графика. Перед отопительным сезоном убеждаются, что доступ к ниппелю сохранён, клапан исправен, а соединения не пропускают. Если бак долго не работал, его осматривают до запуска котла. Результаты контроля сравнивают с паспортом, а не с универсальным значением для всех систем.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность проверки | 1 год | год | инженерная практика; паспорт бака |
| Срок службы мембраны | 5 лет | лет | инженерная практика; паспорт бака |
| Минимальный объем бака | 10 лет | лет | инженерная практика; паспорт бака |
| Частота обслуживания | 1 сезон | сезон | инженерная практика; паспорт бака |
5. Предупреждения и чего не делать
Используйте только штатные ниппели и уплотнения, не применяйте самодельные детали. Не устанавливайте бак на подачу горячего теплоносителя, не проверяйте давление по нагретой системе и не превышайте максимальное давление из паспорта. Запорную арматуру и манометр не исключают из схемы: без них обслуживание превращается в разборку контура.
При течи или срабатывании защиты котёл останавливают и проверяют подключение, давление воздуха и состояние мембраны. Нельзя подкачивать бак, пока в водяной части остаётся давление. После устранения причины возвращают штатные уплотнения, заполняют систему и контролируют давление при нагреве. Результат должен включать проверку клапана и отсутствие стука, а не только сухой внешний корпус.
Частые вопросы
Где размещают расширительный бак?
Бак подключают к обратному трубопроводу перед котлом и оставляют доступ для монтажа, манометра, ниппеля и последующего обслуживания. На подающую линию горячего теплоносителя его не устанавливают: исходное предупреждение связывает это с быстрым выходом мембраны. Место выбирают по схеме, чтобы запорная арматура и соединения оставались видимыми, а корпус не испытывал лишнюю нагрузку.
Как правильно проверить давление в баке?
Проверку выполняют на холодном пустом баке, без давления воды в системе. Сначала отопительный контур изолируют и снимают водяное давление, затем измеряют воздушную часть и сопоставляют её со статическим давлением системы и паспортом. После настройки бак подключают, заполняют контур и проверяют давление при нагреве. По показаниям нагретой системы воздушную часть не настраивают.
Почему срабатывает предохранительный клапан?
Проверяют подключение к обратной линии, положение запорной арматуры, давление воздуха в пустом баке, объём бака и состояние мембраны. Также осматривают манометр и герметичность соединений. Настройку нельзя выполнять при заполненной водяной части. Если мембрана повреждена или бак выбран неправильно, давление будет расти при нагреве; после ремонта систему снова заполняют и проверяют.
Как сопоставить бак с системой отопления?
Требуемый объём определяют по объёму системы и расширению теплоносителя, затем проверяют допустимое давление и условия работы по паспорту. Учитывают место подключения, наличие манометра, запорной арматуры и предохранительного клапана. Выбор только по размеру корпуса недостаточен: бак должен компенсировать изменение объёма и сохранять доступ для контроля после монтажа.
Что означает стук в расширительном баке?
Сначала проверяют давление в пустом баке, состояние мембраны, заполнение системы, работу клапана и герметичность соединений. Затем убеждаются, что бак установлен на обратной линии и не касается соседних деталей. Стук не устраняют случайной затяжкой или самодельной прокладкой. После устранения причины систему заполняют, запускают котёл и наблюдают за давлением при нагреве.
Как обслуживать бак перед отопительным сезоном?
Осматривают корпус, мембрану, ниппель, уплотнения, манометр, арматуру и соединение с обратной линией. Давление проверяют на пустом холодном баке, а не по нагретой системе. Периодичность и срок мембраны сверяют с паспортом. После работ систему заполняют, проверяют предохранительный клапан, отсутствие течей и стука, затем фиксируют результат обслуживания.
