Теплообменники котлов Протерм представляют собой медные или стальные теплообменные аппараты, обеспечивающие передачу тепловой энергии от теплоносителя системы отопления к воде для бытовых нужд, требуя регулярного обслуживания для поддержания КПД. Теплообменник котла Протерм — это устройство для передачи тепла от продуктов сгорания или теплоносителя отопления к воде для бытовых нужд без их смешивания. Чистка теплообменника может снизить расход газа при существенном загрязнении.
данные обновлены 2026-10-21 ·
1. Как теплообменник разделяет отопление и ГВС
Теплообменник передаёт энергию от нагретой среды воде для бытовых нужд через разделяющую стенку. В зависимости от конструкции в узле используется медь, сталь или сочетание материалов. Потоки не должны смешиваться: отопительный контур отдаёт тепло, а вода ГВС получает его со своей стороны аппарата.
При осмотре оценивают не только сам корпус, но и патрубки, уплотнения, места крепления и доступ для промывки. Накипь уменьшает проходное сечение каналов и ухудшает передачу тепла, поэтому состояние воды и признаки загрязнения связывают с температурой, расходом и работой котла.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
В теплообменном узле горячая среда движется по отдельным каналам, а вода нагревается через металлическую поверхность. Направление потоков, состояние каналов и плотность соединений определяют, насколько равномерно передаётся тепло. При нарушении герметичности среды смешиваются или появляется утечка.
Обслуживание начинают с отключения электричества и газа, сброса давления и слива воды. Затем узел извлекают, промывают раствором от накипи, меняют уплотнительные кольца и собирают соединения. После монтажа проверяют заполнение, отсутствие течи и соответствие работы котла паспорту.
- Шаг 1Отключите котел от электросети и перекройте газ.
- Шаг 2Сбросьте давление и слейте воду из контура.
- Шаг 3Открутите крепления и извлеките теплообменник.
- Шаг 4Промойте теплообменник специальным раствором от накипи.
- Шаг 5Замените уплотнительные кольца и установите узел.
3. Ключевые параметры
Рабочая конфигурация включает максимальное давление 3 бар, температуру нагрева 90 °C, мощность теплообменника 24 кВт и расход горячей воды 12 л/мин. Перед применением эти пределы сверяют с паспортом конкретного котла и установленного узла.
Давление сопоставляют с пределом корпуса и арматуры, температуру — с материалом и уплотнениями, а мощность и расход — с фактической нагрузкой ГВС. Если присоединения подходят, но рабочие параметры расходятся, совместимость считают неподтверждённой до проверки расчётом и документацией.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Максимальное давление | 3 бар | бар | инженерная практика; сверить по паспорту |
| Температура нагрева | 90 °C | °C | инженерная практика; сверить по паспорту |
| Мощность теплообменника | 24 кВт | кВт | инженерная практика; сверить по паспорту |
| Расход горячей воды | 12 л/мин | л/мин | инженерная практика; сверить по паспорту |

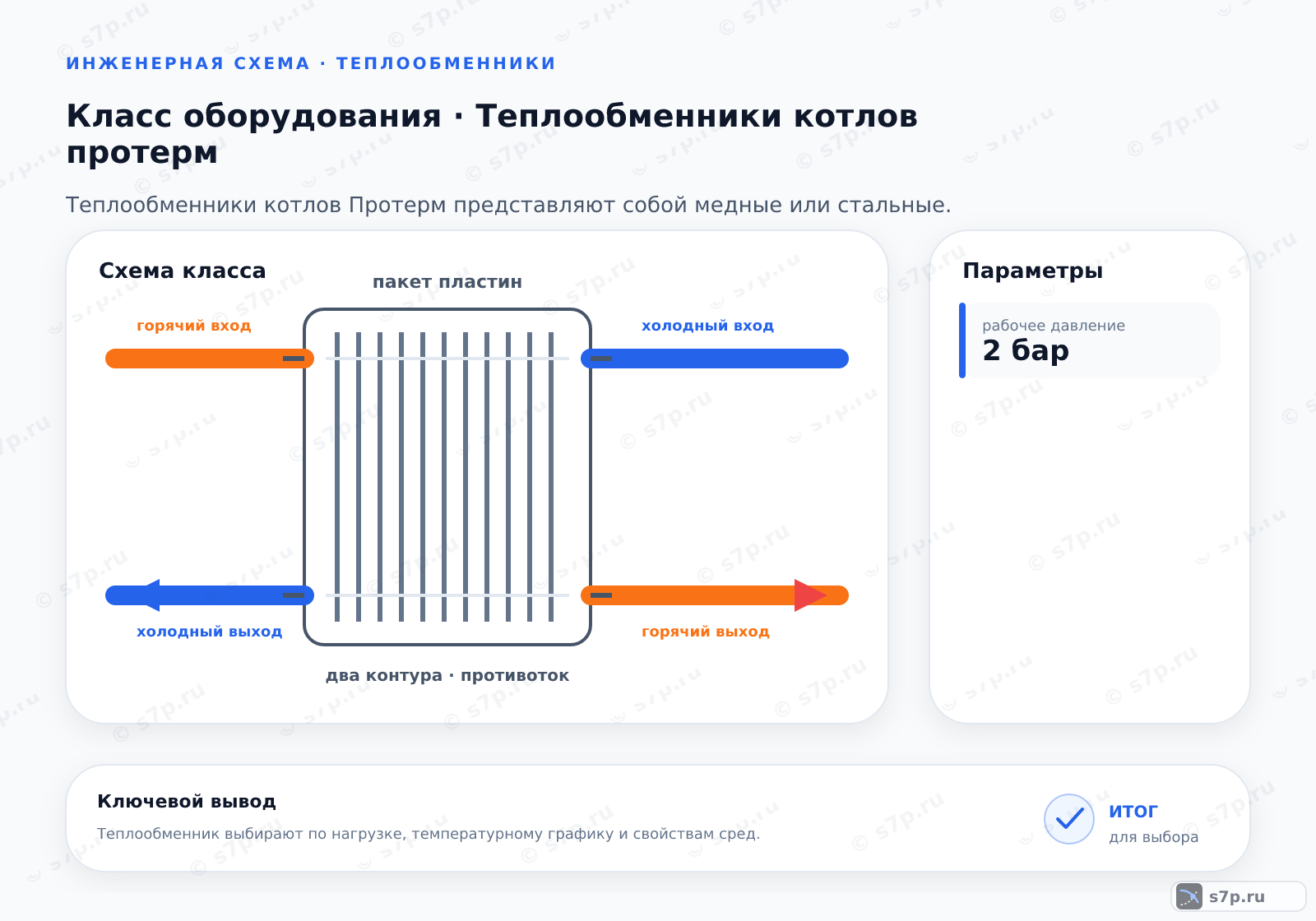

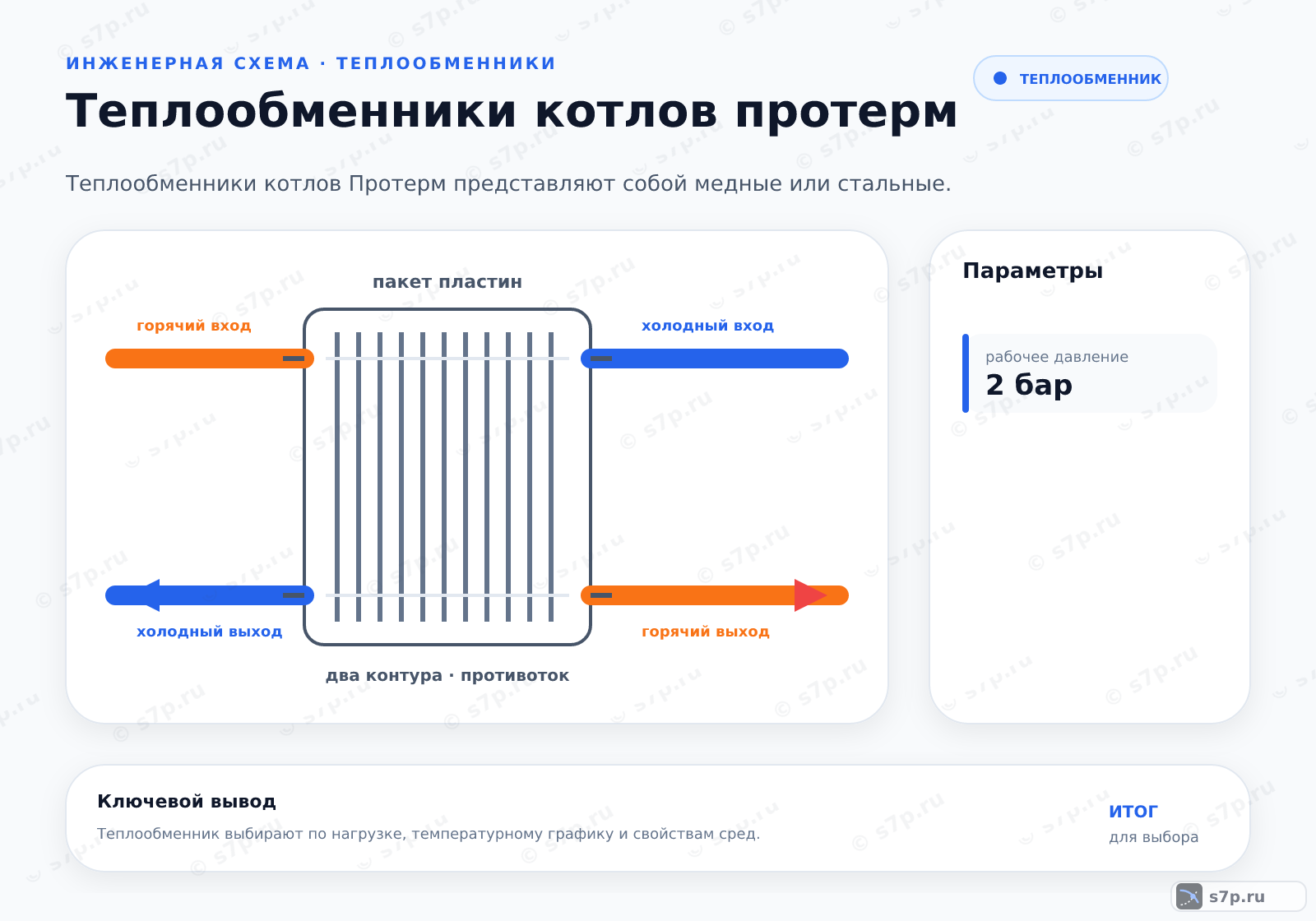

4. Схема передачи тепла от отопления к воде ГВС
Схема показывает разделённые каналы нагрева и потребления: тепло от отопительного контура проходит через стенку аппарата к воде ГВС. Входы и выходы нельзя определять только по внешнему виду; направление потока сверяют с маркировкой котла и соединениями конкретной модели.
Для проверки схемы сравнивают температуру до и после теплообмена, наблюдают за расходом и осматривают соединения. Падение производительности при сохранении нагрева указывает на загрязнение или ограничение прохода, а течь требует остановки участка и поиска места нарушения герметичности.
5. Виды и разновидности
Пластинчатый теплообменник компактен и имеет развитую поверхность передачи тепла, но его каналы чувствительны к загрязнению. Медный биметаллический вариант сочетает свойства разных материалов и требует проверки совместимости соединений. Стальной узел прочен, однако накипь и качество воды также влияют на его состояние.
Сравнивают не название исполнения, а назначение контура, материал, допустимые давление и температуру, способ подключения и доступность очистки. Замена на внешне похожий аппарат без проверки мощности, расхода и посадочных мест может изменить гидравлический режим котла.
| Значение | Источник |
|---|---|
| Пластинчатый теплообменник: высокая эффективность, компактность. | инженерная практика; сверить по паспорту |
| Медный биметаллический: устойчивость к коррозии. | инженерная практика; сверить по паспорту |
| Стальной: высокая прочность, чувствительность к накипи. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Умягчение воды уменьшает образование накипи на поверхностях теплообмена и помогает сохранить проход каналов. Эффект оценивают по температуре воды, расходу и состоянию аппарата, потому что одна только обработка воды не устраняет уже возникшее загрязнение или неисправность обвязки.
Давление влияет на герметичность и стабильность работы контура. При отклонении сначала проверяют утечки, подпитку, запорную арматуру и теплообменную поверхность, а затем оценивают настройку котла. Очистка и регулирование должны соответствовать материалу узла и его паспорту.
7. Частые ошибки и на что смотреть
Превышение паспортного давления создаёт нагрузку на корпус и соединения, а абразивная чистка повреждает медные каналы. Перед промывкой устанавливают состав, совместимый с материалом теплообменника, и удаляют остатки раствора по инструкции. При любой разборке меняют повреждённые уплотнения.
Газовую часть и пуск котла обслуживает специалист с необходимым допуском. После сборки проверяют герметичность, направление потоков, давление и нагрев воды. Если температура не восстанавливается, не увеличивают настройку вслепую: сначала исключают засор, воздух, закрытый кран или ошибку подключения.
Частые вопросы
Как сравнить пластинчатый, медный биметаллический и стальной узел?
Пластинчатый вариант компактен и хорошо передаёт тепло, но его каналы чувствительны к загрязнению. Медный биметаллический узел оценивают вместе с совместимостью материалов и соединений. Стальной вариант прочен, однако накипь также ограничивает его работу. Сравнивают назначение контура, допустимые давление и температуру, мощность, расход, патрубки и возможность промывки, а не только материал корпуса.
Подойдёт ли аппарат с мощностью 24 кВт для моего котла?
Одной мощности недостаточно. Максимальное давление составляет 3 бар, температура нагрева — 90 °C, расход горячей воды — 12 л/мин. Эти параметры сопоставляют с паспортом котла, нагрузкой ГВС, арматурой и фактическим расходом. Если совпадает только мощность, совместимость не подтверждена: проверяют также патрубки, материал, уплотнения и гидравлическое сопротивление.
Какие признаки указывают на загрязнение каналов?
При загрязнении вода нагревается медленнее, расход может уменьшаться, а температура становится нестабильной. Одновременно проверяют фильтр, давление, заполнение контура и работу насоса, потому что похожие признаки даёт неисправность обвязки. Следы накипи связывают с качеством воды и состоянием поверхности теплообмена. Не увеличивайте настройку котла до выяснения причины: сначала сравните показания до и после узла.
Чем безопасно промывать теплообменник?
Раствор выбирают по материалу теплообменника и характеру отложений, сверяясь с паспортом или инструкцией средства. Абразивы для медных каналов не применяют: они повреждают поверхность и могут оставить частицы в проходе. После промывки удаляют остатки состава, проверяют уплотнения и собирают соединения. Если требуется работа с газовой частью или запуск котла, её выполняет квалифицированный специалист.
Что проверять после установки очищенного узла?
Проверяют правильность патрубков, состояние и посадку уплотнительных колец, заполнение контура и отсутствие течи. Затем сопоставляют давление, температуру воды и расход с паспортным режимом. При включении наблюдают за соединениями и тем, как котёл передаёт тепло. Если нагрев не восстановился, ищут закрытый кран, воздух, засор или ошибку подключения, а не повторяют промывку без диагностики.
Когда нужна замена, а не очередная очистка?
Замену рассматривают при нарушении герметичности, повреждении каналов, коррозии, деформации корпуса или несовместимости узла с котлом. Если загрязнение снимается, а давление, расход и температура возвращаются к рабочему режиму, одной очистки может быть достаточно. Решение принимают после осмотра, проверки соединений и сопоставления мощности с нагрузкой. Внешнее сходство новой детали не подтверждает её пригодность.
