Теплообменник газового котла выбирают по типу котла и контура, материалу, мощности, давлению и схеме соединений, сопоставляя маркировку с моделью и паспортом. Медный первичный, нержавеющий вторичный пластинчатый и битермический аппараты имеют разные пути потока, поэтому дополнительно учитывают температуру, расход, толщину стенки, диаметр патрубков и КПД горелки.
данные обновлены 2026-10-21 ·
1. Назначение и выбор теплообменника газового котла
Теплообменник газового котла принимает тепло от продуктов сгорания газа и передаёт его воде отопления или бытового контура. При покупке сначала определяют, для одноконтурного или двухконтурного котла нужен узел, затем сверяют материал, мощность, давление и схему соединений.
Медный первичный аппарат и нержавеющий вторичный пластинчатый узел выполняют разные задачи. Битермическая конструкция объединяет каналы по схеме труба в трубе. Название котла само по себе не подтверждает совместимость: маркировку теплообменника сопоставляют с моделью, патрубками и паспортом.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
В первичном контуре горячие продукты сгорания нагревают металлическую поверхность, а теплоноситель принимает эту энергию и возвращается в систему отопления. В контуре ГВС вода проходит по отдельным каналам вторичного аппарата. Разделение потоков сохраняет назначение каждого контура и определяет порядок подключения.

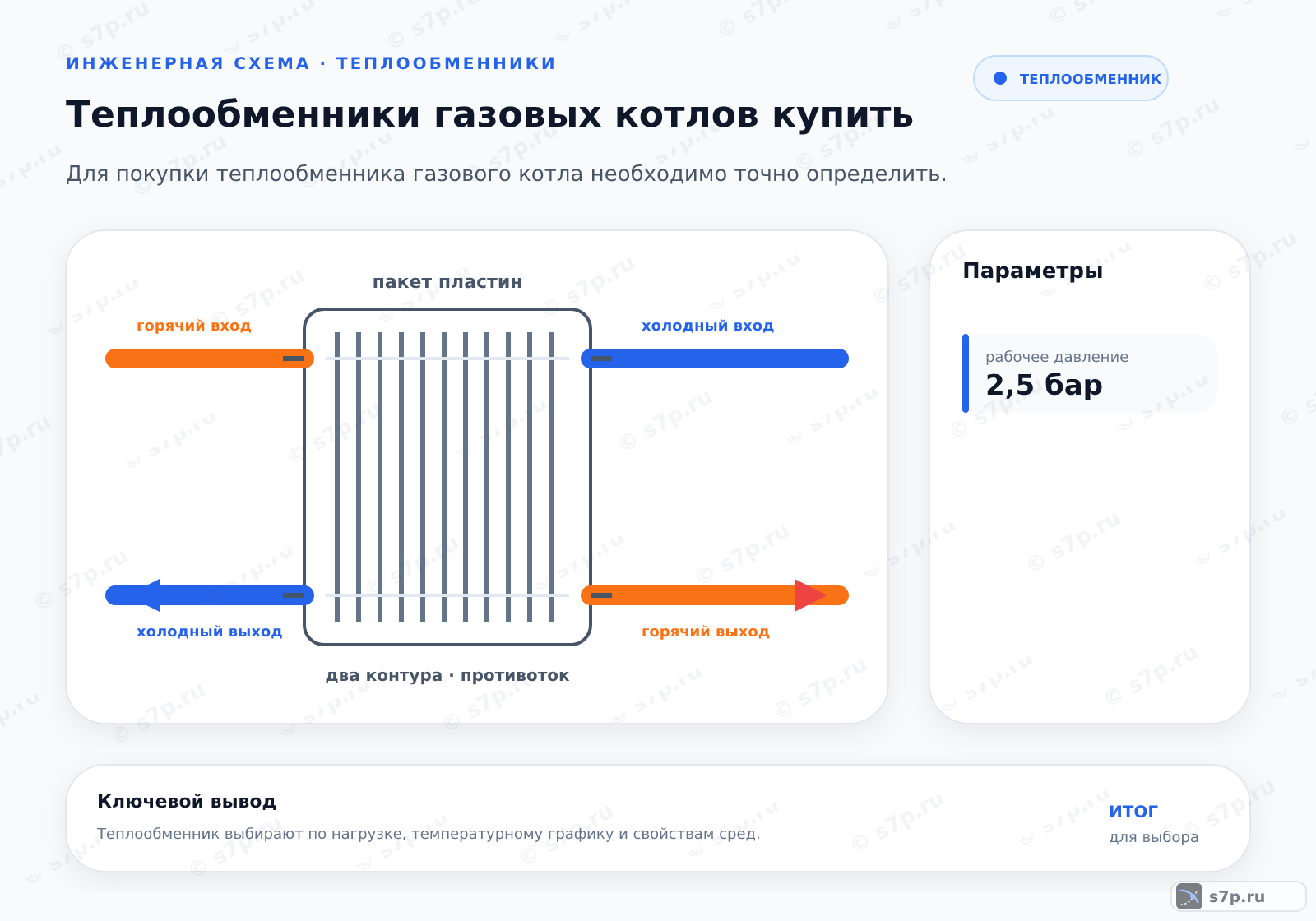

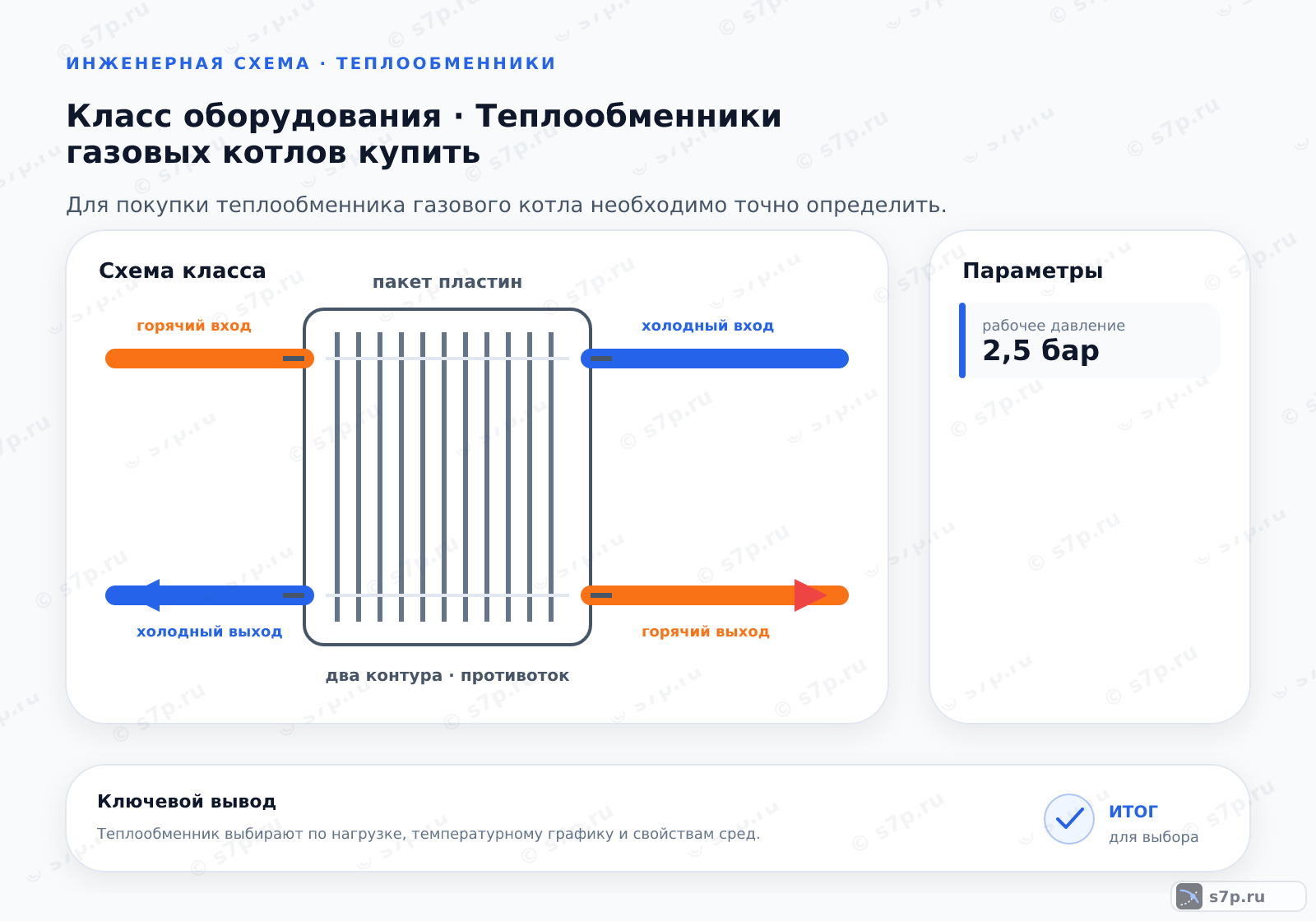

Пластинчатый узел передаёт тепло через пакет каналов, а битермический работает через внутреннюю и внешнюю части трубы. При диагностике проверяют направление воды, состояние соединений и отсутствие загрязнения. Одинаковый внешний размер не означает одинаковый путь потока или допустимую замену.
- Шаг 1Отключите котел от электросети и перекройте газ.
- Шаг 2Слейте теплоноситель из системы через дренажный кран.
- Шаг 3Снимите кожух котла и отсоедините газовый блок.
- Шаг 4Открутите крепления старого теплообменника и извлеките его.
- Шаг 5Установите новый теплообменник, заменив прокладки.
- Шаг 6Подключите патрубки и проверьте герметичность соединений.
- Шаг 7Заполните систему теплоносителем и проверьте давление.
3. Ключевые параметры
Для покупки сверяют рабочее давление, максимальную температуру, толщину стенки, диаметр патрубков, расход воды, мощность котла и КПД горелки. Эти параметры должны относиться к конкретной модели и к тому контуру, где будет установлен аппарат. Значение из рекламного описания не заменяет паспортную проверку.
Диаметр отвечает за присоединение, мощность и расход — за способность обслужить режим, а давление и температура — за допустимые условия работы. Материал сопоставляют со средой и способом очистки. Если не совпадает хотя бы одно существенное поле, узел не считают совместимым только из-за сходства марки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 2.5 бар | бар | инженерная практика; сверить по паспорту |
| Макс. температура | 85 °C | °C | инженерная практика; сверить по паспорту |
| Толщина стенки | 0.8 мм | мм | инженерная практика; сверить по паспорту |
| Диаметр патрубка | 22 мм | мм | инженерная практика; сверить по паспорту |
| Расход воды | 12 л/мин | л/мин | инженерная практика; сверить по паспорту |
| Мощность котла | 24 кВт | кВт | инженерная практика; сверить по паспорту |
| КПД горелки | 92 % | % | инженерная практика; сверить по паспорту |
4. Схема подключения отопительного и вторичного теплообменников
В схеме отопительный теплообменник соединён с котловым контуром, а вторичный аппарат — с линией бытовой воды. Тепло проходит через стенку, при этом потоки остаются раздельными. Подача и обратка, вход холодной воды и выход ГВС должны совпадать с маркировкой корпуса и монтажной схемой.
Перед заменой фотографией или записью фиксируют расположение патрубков, креплений и прокладок. После подключения систему заполняют по инструкции, удаляют воздух и осматривают стыки. Проверка ограничивается не включением горелки: контролируют герметичность, направление движения и отсутствие воды в корпусе котла.
5. Виды и разновидности
Медный первичный теплообменник хорошо проводит тепло и работает в зоне нагрева котла. Нержавеющий пластинчатый аппарат применяют для передачи энергии воде ГВС. Битермический вариант объединяет задачи в конструкции труба в трубе, поэтому его каналы и требования к замене отличаются от раздельных аппаратов.
Сравнение начинают с назначения контура, затем смотрят на материал, разборность, расположение патрубков, доступ к очистке и режим давления. Более компактное исполнение не становится заменой автоматически: ошибка в направлении потоков или креплениях приведёт к неполному нагреву и течи.
| Значение | Источник |
|---|---|
| Первичный медный теплообменник с высокой теплопроводностью. | инженерная практика; сверить по паспорту |
| Вторичный пластинчатый теплообменник из нержавеющей стали. | инженерная практика; сверить по паспорту |
| Битермический теплообменник типа труба в трубе. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Замена восстанавливает рабочую поверхность, когда старый теплообменник повреждён или не поддаётся очистке. Промывка помогает при отложениях, если материал, состав и способ обслуживания совместимы. Результат оценивают по нагреву, расходу воды, температуре и отсутствию перегрева, а не по одному признаку.
Перед выбором нового узла сопоставляют модель котла, материал, патрубки, давление и прокладки. После установки проверяют герметичность всех соединений и работу обоих контуров. Исправная деталь с неверной схемой подключения не возвращает нормальный режим и может создать новую утечку.
7. Частые ошибки и на что смотреть
Работы начинают после отключения газа и электросети, а участки с водой освобождают от давления. При заполнении не выходят за рабочие условия котла. Прокладки подбирают по совместимому исполнению, потому что неверный размер или материал не компенсируется сильной затяжкой.
После монтажа осматривают каждый стык, проверяют нагрев и повторно смотрят на следы воды. Если появляются запах газа, течь, перегрев или нестабильный расход, котёл останавливают и выясняют причину. Испытание герметичности выполняют до возвращения корпуса и декоративных панелей.
Частые вопросы
Как выбрать теплообменник для одноконтурного или двухконтурного котла?
Сначала определяют назначение котла и нужный контур. Для отопления проверяют первичный аппарат, для ГВС — вторичный пластинчатый или подходящий битермический узел. Затем сопоставляют материал, модель, патрубки, давление, температуру и мощность. Одноконтурное и двухконтурное исполнение нельзя различать только по размеру детали: проверяют схему и паспорт конкретного котла.
Что сравнить у медного и нержавеющего теплообменника?
Медный первичный аппарат хорошо проводит тепло и работает в зоне нагрева котла. Нержавеющий пластинчатый узел предназначен для отдельного контура ГВС и имеет иную схему каналов. Сравнивают назначение, материал, давление, температуру, патрубки, способ очистки и крепления. Нельзя заменить один вариант другим только потому, что оба передают тепло воде.
Какие данные нужны для заказа подходящей детали?
Фиксируют модель котла, тип контура, материал старого аппарата, рабочее давление, максимальную температуру, толщину стенки, диаметр патрубков, расход воды и мощность. Проверяют также прокладки, крепления и направление потоков. Эти сведения сверяют с паспортом и маркировкой детали. Одного названия бренда или размера патрубка недостаточно для подтверждения совместимости.
Когда теплообменник можно промыть, а когда менять?
Промывка подходит при отложениях, если корпус, пайка и стенка сохранены, а состав совместим с материалом. При течи, трещине, повреждении соединений или нарушении разделения потоков нужна замена совместимым узлом. После промывки проверяют расход, температуру и герметичность. Если режим не восстановился, дополнительно осматривают насос, фильтр и направление подключения.
Что проверить сразу после установки нового узла?
Проверяют прокладки, крепления, патрубки, направление потоков и герметичность соединений. Затем заполняют систему по инструкции, удаляют воздух и наблюдают за давлением, нагревом и расходом воды. Газ и электропитание подают только после осмотра водяной части. При запахе газа, течи или перегреве котёл останавливают и не возвращают к работе до выяснения причины.
Что означает совпадение диаметра патрубка при покупке?
Совпадающий диаметр подтверждает только возможность присоединения по размеру. Он не говорит о подходящем давлении, температуре, мощности, материале, направлении каналов и креплениях. Поэтому проверяют полный набор параметров и назначение контура. Деталь с подходящим патрубком может не обеспечить нагрев или создать лишнее сопротивление, если она рассчитана на другую модель котла.
