Теплообменник для отопления обеспечивает передачу тепловой энергии от источника к системе отопления через разделяющую стенку, обеспечивая гидравлическую развязку контуров и защиту основного оборудования от загрязнений. Теплообменник для отопления — это стационарное или блочное устройство, предназначенное для передачи тепловой энергии от теплоносителя источника тепла (первичный контур) к теплоносителю системы отопления (вторичный контур) через разделяющую их металлическую поверхность без смешения сред.
данные обновлены 2026-10-21 ·
1. Зачем в отоплении разделяют контуры теплообменником
Теплообменник для отопления передаёт тепло через металлическую стенку, поэтому вода источника и вода потребительского контура не смешиваются. Такая граница позволяет отделить гидравлические условия котла или тепловой сети от условий радиаторов и тёплого пола, а загрязнения вторичной системы не проходят напрямую к источнику.
В работе аппарата встречаются вход и выход первичного потока, вход и выход вторичного потока, поверхности теплопередачи и присоединительные патрубки. Ошибку в назначении контура обнаруживают по направлению движения и по тому, как меняется температура после аппарата. Схему проверяют до подбора оборудования и до монтажа.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».

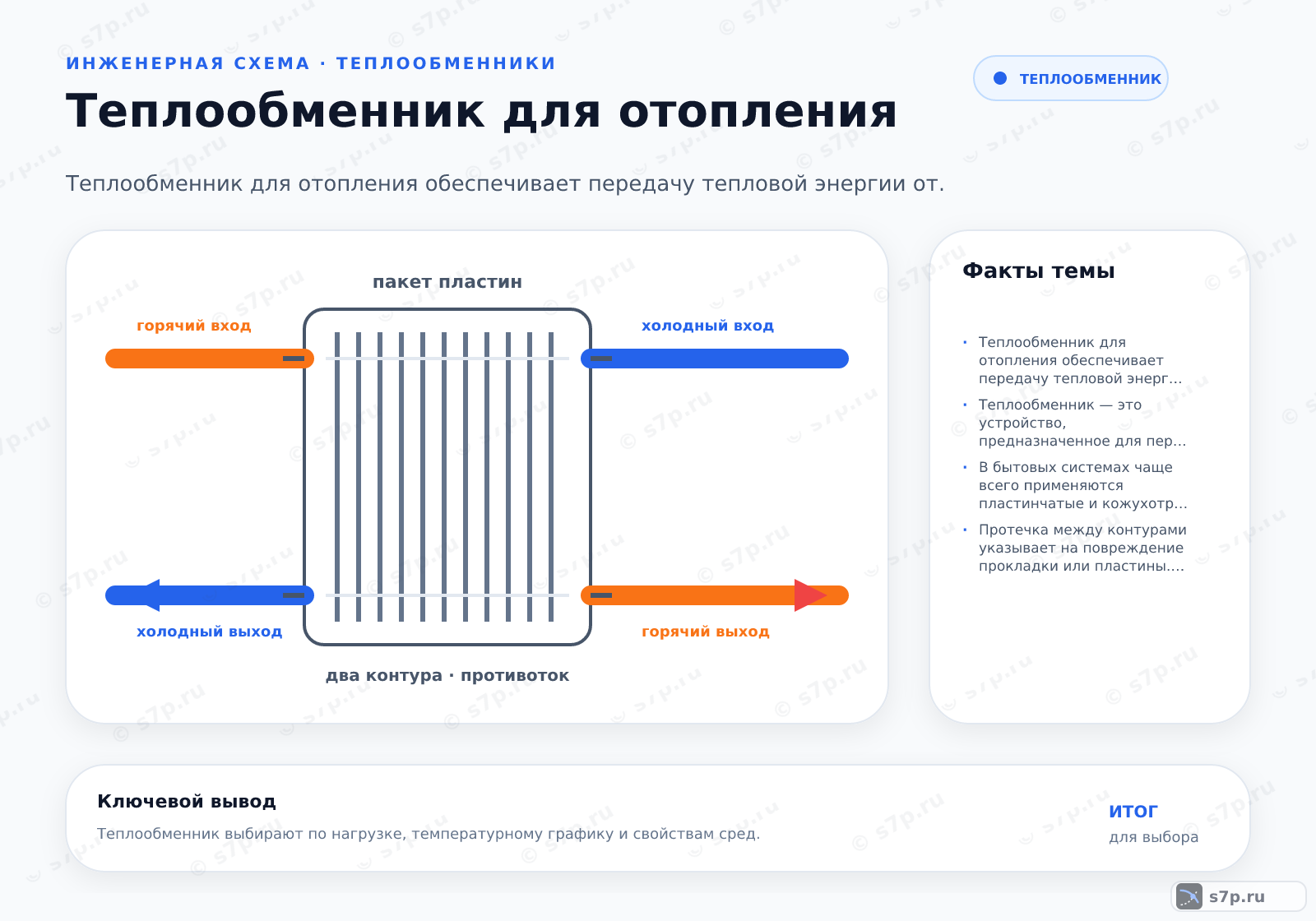

2. Устройство и принцип работы
Внутри аппарата горячий теплоноситель движется по каналам с одной стороны разделяющей поверхности, а холодный — по каналам с другой. Тепло проходит через металл, но сами среды остаются раздельными. Пластинчатая конструкция даёт большую поверхность в компактном корпусе, а кожухотрубная рассчитана на иной характер потока и обслуживания.
Разборный пластинчатый вариант можно открыть для очистки, паяный остаётся неразборным, а сварной закрывает поверхности от прямого доступа. При подготовке монтажа сверяют направление потоков, возможность отключить аппарат и место для извлечения загрязнений. Давление и температура относятся к контурам, поэтому их не смешивают при проверке паспорта.
- Шаг 1Определить требуемую тепловую мощность системы отопления в кВт.
- Шаг 2Выбрать температурные режимы первичного и вторичного контуров.
- Шаг 3Рассчитать логарифмический температурный напор и расход теплоносителей.
- Шаг 4Подобрать модель теплообменника по каталогу производителя.
- Шаг 5Установить теплообменник с учетом направления потоков и доступа для обслуживания.
- Шаг 6Провести опрессовку и проверку герметичности контуров.
3. Ключевые параметры
При подборе сопоставляют максимальное давление и температуру с режимом каждого контура, затем проверяют толщину пластин, количество пластин, диаметр патрубков и мощность теплопередачи. Эти величины описывают прочность, проход среды, доступную поверхность и требуемую передачу тепла, но не заменяют расчёт сопротивления.
Размер патрубка должен согласовываться с трубопроводом без попытки компенсировать несовместимость случайным переходником. Количество пластин и мощность оценивают вместе с расходом и температурным напором. В паспорте также ищут условия очистки и допустимые среды, потому что одинаковая внешняя схема не означает одинаковую область работы.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Максимальное давление | 10 бар | бар | инженерная практика; сверить по паспорту |
| Максимальная температура | 120 °C | °C | инженерная практика; сверить по паспорту |
| Толщина пластины | 0.4 мм | мм | инженерная практика; сверить по паспорту |
| Количество пластин | 40 шт | шт | инженерная практика; сверить по паспорту |
| Диаметр патрубка | 50 мм | мм | инженерная практика; сверить по паспорту |
| Мощность теплопередачи | 50 кВт | кВт | инженерная практика; сверить по паспорту |

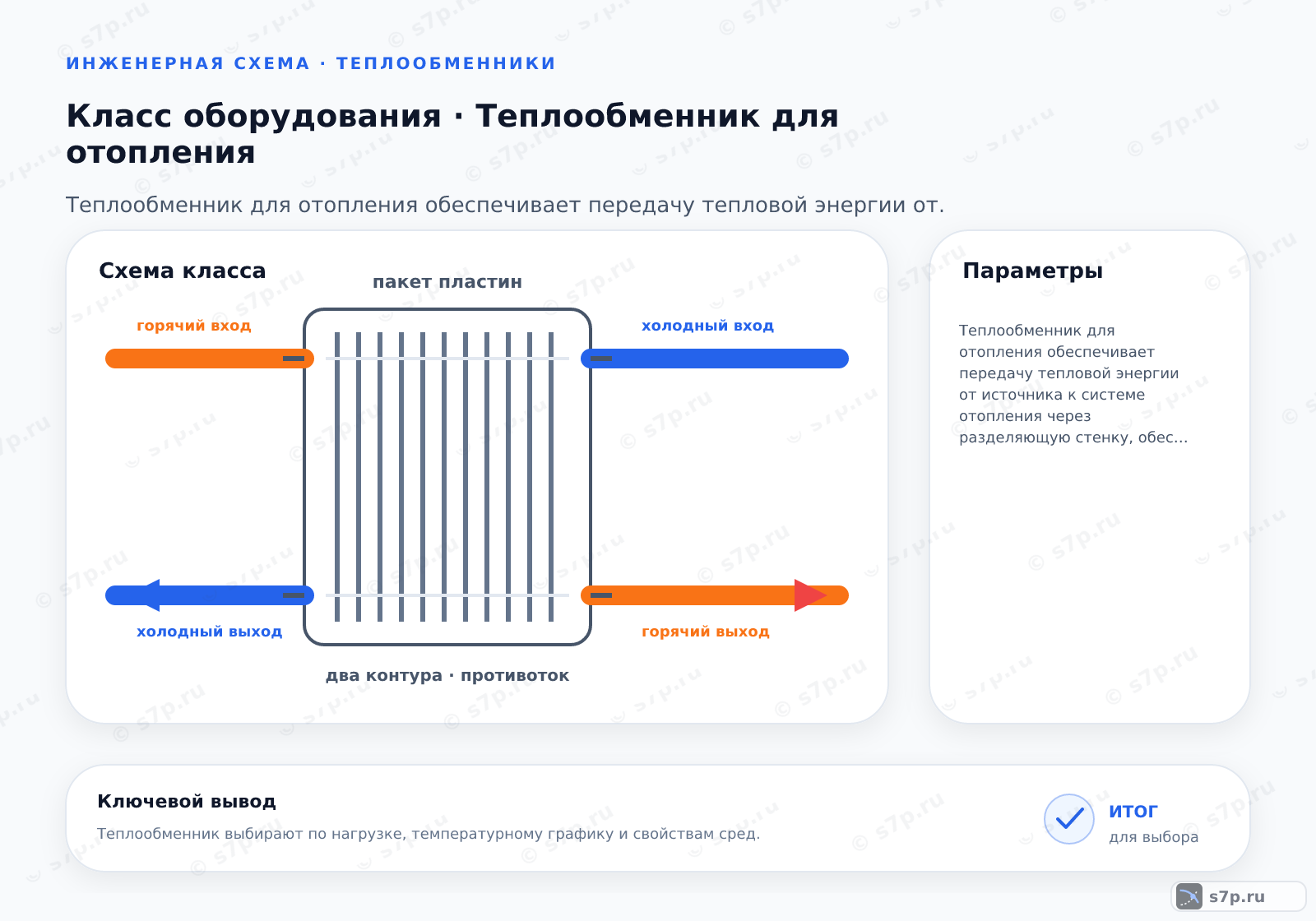

4. Схема разделения контуров источника и отопления
В схеме отопления аппарат стоит между источником и потребительским контуром. Горячий поток входит со своей стороны, отдаёт тепло через разделяющую стенку и возвращается к источнику, а вторичный поток забирает тепло и направляется к приборам. Насосы, запорная арматура и точки измерения относятся к своим линиям.
Направление движения сверяют с маркировкой на корпусе и проектной схемой. При перепутанных входах меняется температурный напор и возрастает риск получить нерасчётный режим. До заполнения проверяют доступ к соединениям, возможность промывки и отсутствие участка, на котором аппарат окажется отрезанным от защитной арматуры.
5. Виды и разновидности
Разборный пластинчатый аппарат удобен там, где нужен доступ к пакету пластин и регулярная очистка. Паяный пластинчатый вариант компактен и герметичен, но его нельзя разобрать для механической обработки. Кожухотрубная конструкция рассчитана на иной корпус и может применяться с более загрязнённой водой.
Сварное пластинчатое исполнение также требует заранее продуманного способа обслуживания, поскольку поверхности закрыты. Сравнивают не только теплопередачу, но и среду, давление, место установки, насосное оборудование и доступ к соединениям. Вид аппарата выбирают по схеме и режиму, а не по одному названию конструкции.
| Значение | Источник |
|---|---|
| Пластинчатый разборный: высокая эффективность, компактность, легкая чистка. | инженерная практика |
| Пластинчатый паяный: герметичность, компактность, неразборность. | инженерная практика |
| Кожухотрубный: высокая надежность, работа с грязной водой. | инженерная практика |
| Сварной пластинчатый: высокая герметичность, недоступность для чистки. | инженерная практика |
6. На что влияет и зачем нужно
Рост скорости потока обычно улучшает перенос тепла, одновременно увеличивая сопротивление каналов и требование к насосу. Добавление пластин расширяет поверхность, но меняет гидравлику и массу пакета. Поэтому улучшение одного показателя проверяют вместе с расходом, доступным напором и состоянием соединений.
Загрязнение поверхности создаёт дополнительное сопротивление и уменьшает передачу тепла между контурами. Очистка возвращает условия, близкие к расчётным, только если причина снижения производительности действительно связана с отложениями. После обслуживания проверяют направление потоков, герметичность и изменение температуры на входе и выходе.
7. Частые ошибки и на что смотреть
Неверное направление потоков нарушает рассчитанный температурный напор и меняет распределение нагрузки по каналам. Перед подключением сопоставляют маркировку на корпусе с подающей и обратной линиями, а после заполнения проверяют, что измеряемая температура изменяется в ожидаемой последовательности.
К частым ошибкам относится установка без места для очистки, смешение параметров первичного и вторичного контура и попытка оценить аппарат только по размеру патрубка. Утечки ищут на соединениях после удаления воздуха и выхода системы на рабочий режим, не маскируя их подтяжкой без проверки прокладок.
Частые вопросы
Зачем разделять контур источника и контур отопления?
Разделяющая стенка передаёт тепло без смешения воды. Благодаря этому котёл или тепловая сеть работают в своём гидравлическом режиме, а радиаторы и тёплый пол — в своём. Загрязнения потребительской линии не проходят напрямую к источнику. При подборе проверяют направление потоков, насосы, точки измерения и возможность отключить аппарат для обслуживания.
Когда удобнее разборный пластинчатый аппарат?
Разборный пластинчатый вариант выбирают, когда нужен доступ к пакету пластин и регулярная механическая очистка. Паяный корпус компактнее и герметичен, но его нельзя открыть без потери штатной конструкции. Кожухотрубный аппарат сравнивают отдельно, если среда загрязнена или требуется иная организация каналов. Решение связывают с водой, давлением, местом монтажа и доступом к обслуживанию.
Как согласовать давление, температуру и патрубки при выборе?
Максимальные давление и температура должны соответствовать режиму каждого контура. Диаметр патрубков проверяют по трубопроводу и фактической схеме, а толщину пластин, количество пластин и мощность — вместе с расходом и температурным напором. Переходник не исправляет неподходящий режим. После сверки параметров смотрят паспорт, условия очистки и допустимые среды конкретной модели.
Что проверить, если аппарат плохо передаёт тепло?
Сначала сравнивают температуры на входе и выходе обоих контуров, проверяют расход, воздух, фильтр и направление движения. Затем осматривают поверхность на отложения и оценивают сопротивление каналов. Очистка помогает при загрязнении, но не устраняет неверную схему, неисправный насос или повреждение стенки. После промывки снова проверяют герметичность и фактический режим.
Почему нельзя подключать теплообменник против маркировки корпуса?
Патрубки задают направление каналов и расчётный температурный напор. При перепутанном подключении меняется распределение потоков, растёт сопротивление и снижается передача тепла между контурами. Перед монтажом сопоставляют маркировку корпуса с проектной схемой, после заполнения удаляют воздух и проверяют последовательность изменения температуры. Сам размер соединения не подтверждает правильность подключения.
Как понять, что пластинчатому аппарату нужна очистка?
На загрязнение указывают снижение передачи тепла, рост сопротивления, изменение расхода и разница между ожидаемой и фактической температурой. Сначала исключают воздух, закрытую арматуру, неисправность насоса и ошибку измерения. Затем выбирают состав и способ очистки, совместимые с материалом и типом корпуса. После работ контролируют стыки, направление потоков и восстановление режима.
