Основной теплообменник котла Ariston 24 кВт выполнен из меди, обеспечивает нагрев воды для отопления и горячего водоснабжения, а его ресурс напрямую зависит от качества воды и регулярности обслуживания. В неконденсационном котле Ariston 24 теплообменник передает тепло от горелки воде отопления или контуру горячего водоснабжения.
данные обновлены 2026-10-21 ·
1. Как теплообменник котла Ariston передаёт тепло воде
В котле Ariston теплообменник принимает энергию от горелки и передаёт её воде отопления или контуру горячего водоснабжения. Медный первичный узел и пластинчатый узел для ГВС выполняют разные задачи, поэтому при замене сначала определяют назначение детали. Совпадение по бренду не определяет выбор без проверки конструкции и присоединений.
Нержавеющий вариант встречается в отдельных моделях, что делает маркировку котла и паспорт обязательной частью подбора. Сверяют форму корпуса, положение патрубков, крепления и материал поверхностей. Такой порядок снижает риск установить деталь, которая подходит по габаритам, но не соответствует потоку или режиму нагрева.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Работы с узлом включают отключение котла от электросети, перекрытие газа, слив теплоносителя, демонтаж корпуса и отсоединение проводов датчиков. После снятия креплений теплообменник извлекают без рывка, чтобы не повредить трубки и посадочные места. Последовательность из блока шагов сохраняет разделение между подготовкой, демонтажом и обратной сборкой.
Перед установкой очищают узел от накипи и загрязнений, осматривают прокладки и проверяют состояние соединительных поверхностей. После монтажа контролируют отсутствие течи и правильное подключение датчиков. Применяемый состав для очистки согласуют с материалом теплообменника: нейтрализация агрессивного средства должна быть предусмотрена инструкцией.
- Шаг 1Отключить котел от электросети и перекрыть газовый кран.
- Шаг 2Слить теплоноситель из системы отопления и контура котла.
- Шаг 3Демонтировать корпус котла и снять провода с датчиков.
- Шаг 4Открутить крепления теплообменника и аккуратно извлечь его.
- Шаг 5Очистить новый или старый узел от загрязнений и накипи.
- Шаг 6Установить теплообменник на место, заменив прокладки.
3. Ключевые параметры
В таблице собраны толщина стенок, диаметр трубок, максимальное давление, температура перегрева и КПД котла. Первые параметры описывают геометрию и прочность каналов, а давление и температура задают границы режима. КПД связывает работу теплообменника с тепловым результатом котла, но не заменяет проверку циркуляции.
Паспортные строки отделяют от инженерных ориентиров и сверяют с конкретной моделью Ariston. Диаметр патрубка должен соответствовать обвязке, а допустимое давление — системе и защитной арматуре. При выборе между медным, пластинчатым и нержавеющим вариантом сначала устанавливают назначение контура, затем проверяют рабочие ограничения.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Толщина стенок трубок | 0.8 мм | мм | Инженерная практика; сверить по паспорту |
| Диаметр трубок | 10 мм | мм | Инженерная практика; сверить по паспорту |
| Максимальное давление | 3 бар | бар | Паспорт котла Ariston Genus |
| Температура перегрева | 95 °C | °C | Паспорт котла Ariston Genus |
| КПД котла | 92 % | % | Паспорт котла Ariston Genus |

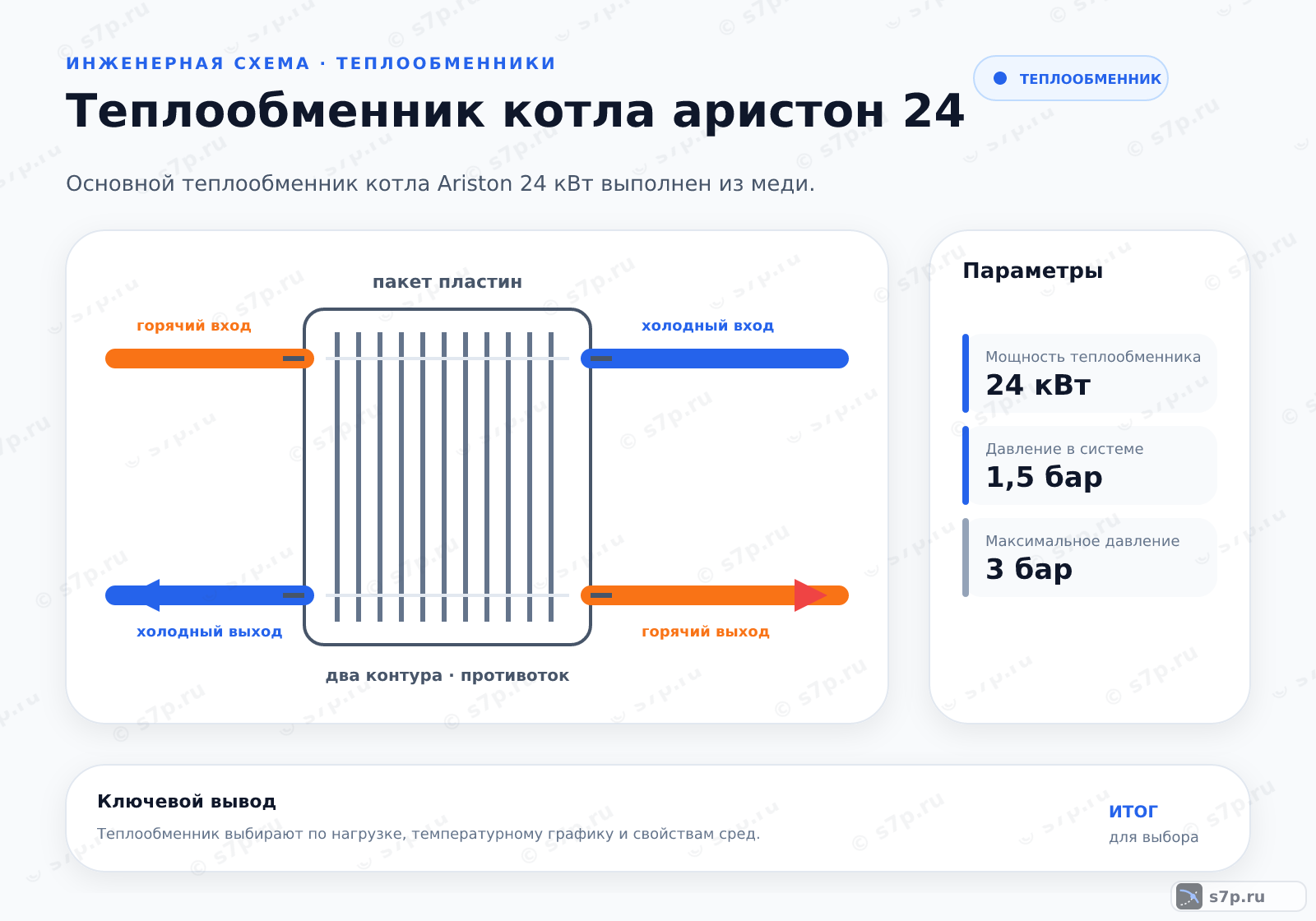

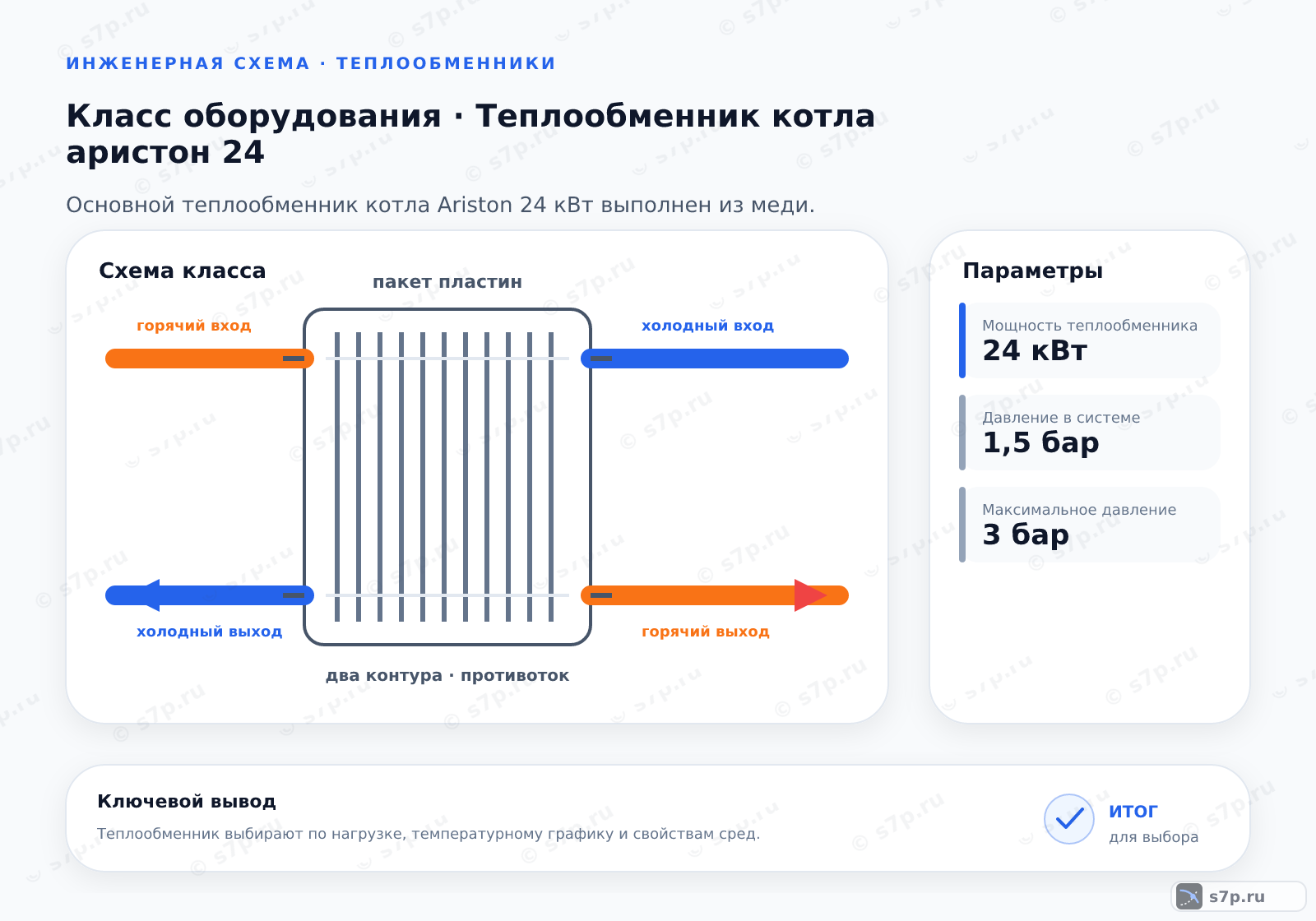

4. Схема передачи тепла от горелки к контурам котла
Схема показывает путь энергии от горелки к теплообменной поверхности и далее к воде. Первичный узел работает со стороны нагрева, а контур ГВС получает тепло через предусмотренную конструкцией поверхность. Направление потоков, положение датчиков и доступ к креплениям должны совпадать с монтажной схемой конкретного котла.
При отклонении температуры проверяют не только сам аппарат, но и циркуляцию, датчики, соединения и наличие отложений. Если вода в одном контуре нагревается, а в другом нет, это помогает отделить неисправность теплообменника от ошибки переключения потоков. После обслуживания схему восстанавливают по маркировке и паспорту.
5. Виды и разновидности
Первичный медный узел с алюминиевыми ребрами предназначен для передачи тепла от зоны горения, пластинчатый — для контура ГВС, а нержавеющий встречается в некоторых моделях. Эти варианты нельзя считать взаимозаменяемыми по одному материалу. У них различаются среда, путь потока, соединения и требования к очистке.
Сравнивая разновидности, сначала определяют контур и конструкцию котла, затем смотрят на материал и посадочные места. Пластинчатый аппарат требует контроля межпластинных каналов, трубчатый — состояния трубок и соединений. Решение подтверждают паспортом Ariston, потому что название узла в каталоге может быть сокращённым.
| Значение | Источник |
|---|---|
| Первичный медный теплообменник с алюминиевыми ребрами | Паспорт котла Ariston Genus |
| Пластинчатый теплообменник для ГВС | Паспорт котла Ariston Genus |
| Нержавеющий теплообменник (в некоторых моделях) | Паспорт котла Ariston Genus |
6. На что влияет и зачем нужно
Чистота поверхности влияет на передачу тепла и гидравлическое сопротивление каналов. Накипь и загрязнения отделяют горячую сторону от воды, уменьшают проход и заставляют котёл дольше работать в том же режиме. Поэтому эффект обслуживания оценивают по температуре, циркуляции и устойчивости работы, а не по одному признаку.
Перед промывкой устанавливают материал и тип узла, после неё удаляют остатки состава и проверяют прокладки. Если загрязнение возвращается быстро, ищут причину в качестве воды, режиме циркуляции или фильтрации. Очистка не отменяет проверку давления и защиты: неисправная обвязка снова перегружает теплообменную поверхность.
7. Частые ошибки и на что смотреть
Опасные ошибки связаны с превышением паспортного давления, применением кислоты без нейтрализации, работой при открытом газовом кране и сухим ходом насоса. Каждая из них затрагивает отдельную часть схемы: корпус, материал поверхности, безопасность горения или циркуляцию. Перед пуском эти условия проверяют раздельно.
При заполнении системы ориентируются на паспорт котла и состояние защитной арматуры. Химическую очистку прекращают, если состав не совместим с материалом узла или отсутствует порядок нейтрализации. После сборки проверяют герметичность, наличие теплоносителя, работу насоса и отсутствие утечки газа до включения горелки.
Частые вопросы
Чем медный первичный узел отличается от пластинчатого?
Медный первичный теплообменник принимает тепло от горелки и передаёт его воде отопления. Пластинчатый аппарат обслуживает горячее водоснабжение и разделяет потоки через пакет поверхностей. У них различаются среда, соединения, доступ к каналам и способ очистки. Поэтому при замене сначала определяют контур, затем сверяют конкретное исполнение с паспортом котла Ariston.
Что проверить перед снятием теплообменника Ariston?
Котёл отключают от электросети и перекрывают газ, затем сливают теплоноситель из отопления и контура котла. Перед демонтажем фиксируют провода датчиков, положение патрубков и креплений. После снятия осматривают прокладки, посадочные места, трубки и следы накипи. Такой порядок помогает не перепутать неисправность узла с ошибкой обвязки или датчика.
Зачем при подборе смотреть на диаметр трубок и давление?
Диаметр трубок определяет проход среды и связан с гидравлическим сопротивлением, а давление задаёт механическое ограничение системы. Толщина стенки показывает конструктивный запас прочности, температура перегрева — границу теплового режима. Эти поля читают вместе с КПД и назначением контура. Совпадение мощности без совпадения геометрии и режима не подтверждает совместимость.
Как понять, что теплообменник загрязнён, а не неисправен насос?
При загрязнении обычно меняются проход каналов, нагрев и сопротивление потоку, тогда как насос может продолжать работать со своим шумом и вибрацией. Сначала проверяют заполнение, воздух, фильтр и положение арматуры, затем сравнивают температуру до и после узла. Если циркуляция восстановилась после удаления отложений, причина была в каналах; при сохранении симптома проверяют насос и датчики.
Как избежать повреждения узла при очистке?
Состав выбирают по материалу и типу загрязнения, а порядок нейтрализации задают инструкцией. Нельзя оставлять агрессивную среду в каналах или применять механическое усилие к тонким трубкам и пластинам. После обработки узел промывают, проверяют прокладки и герметичность. Если материал детали не определён, сначала устанавливают его по паспорту, а уже потом выбирают способ очистки.
Почему нельзя менять медный узел на стальной без проверки?
У материалов различаются теплопередача, реакция на теплоноситель, требования к очистке и допустимый режим. Замена меняет не только поверхность, но и гидравлику, соединения и работу контура. В исходных данных отдельно указаны медный, пластинчатый и нержавеющий варианты для разных исполнений. Поэтому решение принимают по паспорту конкретного котла и схеме подключения.
