Теплообменник для гаража передаёт тепло от воды или антифриза воздуху через металлическую стенку без смешения сред. Работу узла определяют тепловые потери помещения, движение воздуха, циркуляция теплоносителя, материал поверхности, присоединения и возможность очистки; вентилятор дополнительно связывает нагрев с электропитанием, заземлением и свободным доступом.
данные обновлены 2026-10-21 ·
1. Как теплообменник для гаража передаёт тепло воздуху
Теплообменник для гаража передаёт тепло от воды или антифриза воздуху через металлическую стенку. Среды не смешиваются: жидкость движется внутри каналов, а воздух омывает поверхность снаружи. Поэтому узел связывает тепловой контур, способ движения воздуха и условия самого помещения, включая его утепление и теплопотери.
Подбор начинают с требуемой тепловой нагрузки и доступного места для монтажа. Затем сопоставляют материал корпуса, качество воды, присоединения, давление и возможность очистки. Если используется вентилятор, проверяют электропитание, заземление и свободный доступ к нему. Одна только площадь аппарата не показывает, как он будет работать в гараже.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Теплоноситель отдаёт энергию стенке теплообменника, а вентилятор или естественное движение воздуха уносит её в помещение. Трубчатая, пластинчатая или ребристая поверхность меняет сопротивление потокам и требования к очистке. При остановке циркуляции жидкость перестаёт охлаждать узел, поэтому режим вентилятора связывают с наличием теплоносителя.
Монтаж включает выбор места, крепление на стене, подключение к отопительному контуру через запорную арматуру и проверку электрики вентилятора. После заполнения системы осматривают соединения, удаляют воздух и запускают вентилятор в штатном режиме. Нагрев оценивают по равномерности воздуха, шуму и отсутствию течи, а не только по ощущению возле корпуса.
- Шаг 1Рассчитать теплопотери гаража по объему и утеплению, определить необходимую мощность в кВт.
- Шаг 2Выбрать тип теплообменника (трубчатый/пластинчатый) и материал корпуса с учетом качества воды.
- Шаг 3Установить теплообменник на стену с зазором 50 мм, подключить к системе отопления через запорную арматуру.
- Шаг 4Подключить вентилятор принудительной конвекции к электросети с заземлением.
- Шаг 5Заполнить систему водой, проверить герметичность соединений и работу вентилятора.
3. Ключевые параметры
Для подбора учитывают теплопотери гаража, требуемую мощность, температуру теплоносителя, расход воздуха, гидравлическое сопротивление и мощность вентилятора. Дополнительно сверяют диаметр подключения, рабочее давление и качество воды. Эти данные описывают не только способность нагревать воздух, но и нагрузку на отопительный и электрический контуры.
Расчёт теплопотерь связывают с объёмом и утеплением помещения, а паспорт аппарата — с фактическим режимом системы. Если воздушный расход недостаточен, поверхность перегревается локально и воздух распределяется неравномерно. Если сопротивление велико, меняется работа отопительного контура. Поэтому параметры проверяют совместно до покупки и после монтажа.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Требуемая мощность | 10 кВт | кВт | инженерная практика; паспортные данные |
| Рабочее давление | 10 бар | бар | инженерная практика; паспортные данные |
| Температура теплоносителя | 90 °C | °C | инженерная практика; паспортные данные |
| Расход воздуха | 500 м³/ч | м³/ч | инженерная практика; паспортные данные |
| Гидравлическое сопротивление | 0.05 бар | бар | инженерная практика; паспортные данные |
| Мощность вентилятора | 50 Вт | Вт | инженерная практика; паспортные данные |
| Диаметр подключения | 32 мм | мм | инженерная практика; паспортные данные |

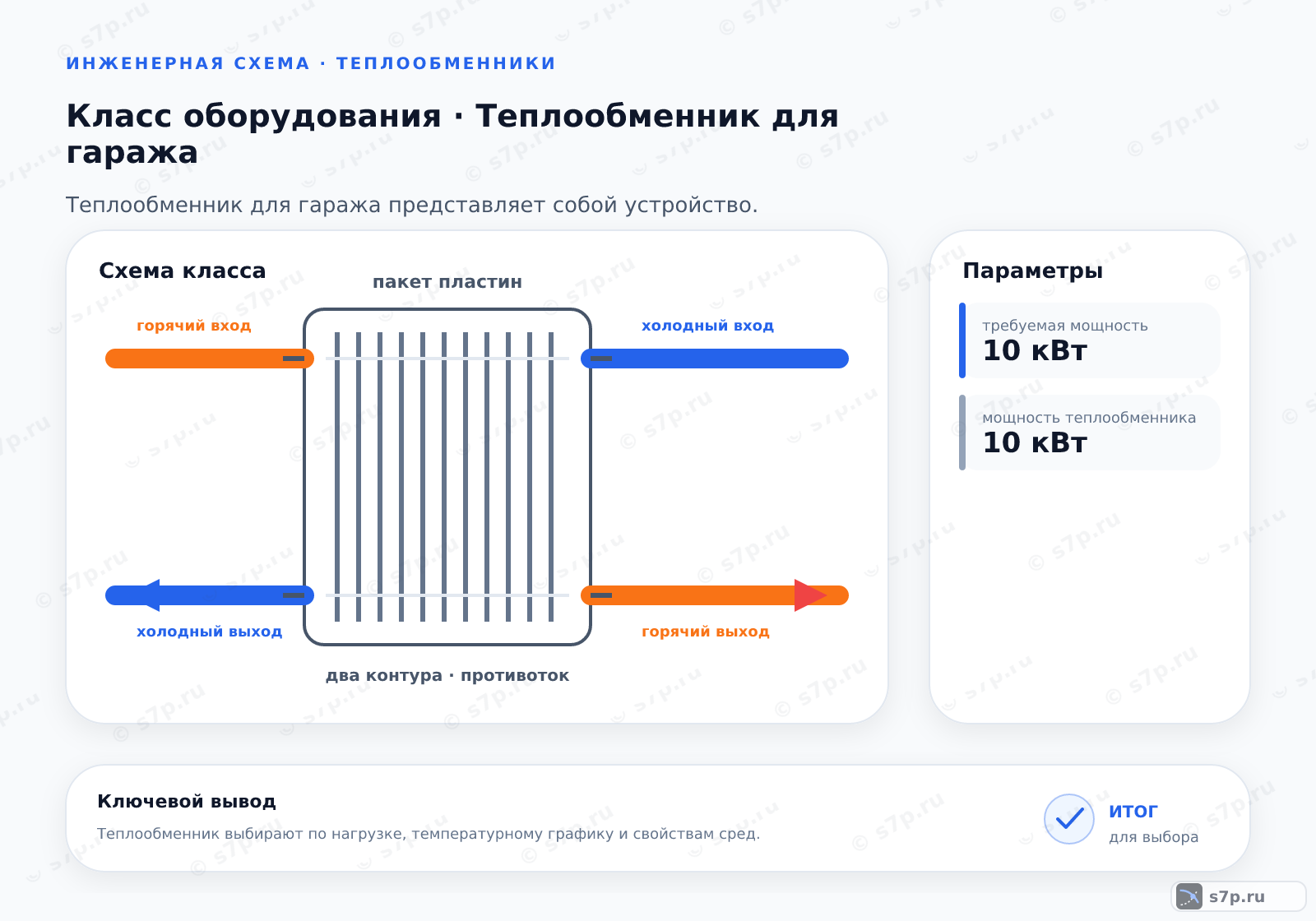

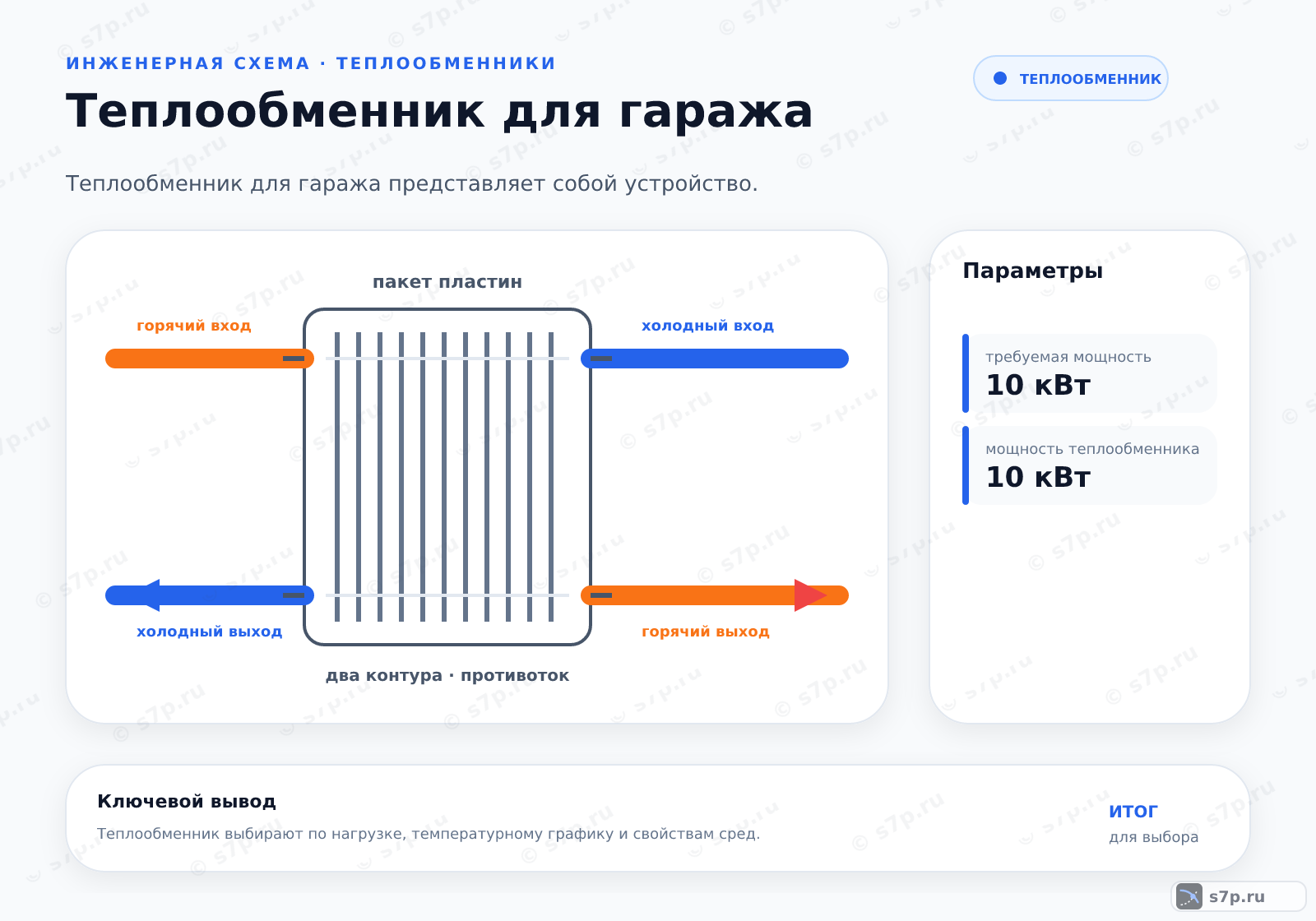

4. Схема движения теплоносителя и воздуха в гараже
В схеме теплоноситель поступает к аппарату по подающему участку и возвращается в систему через обратный, а вентилятор перемещает воздух через поверхность теплообмена. Запорная арматура позволяет отключить узел для обслуживания. Между горячей жидкостью и воздухом остаётся металлическая стенка, поэтому исправность корпуса и соединений определяет безопасность работы.
Место установки выбирают с учётом направления воздушной струи, расстояния до горючих материалов и доступа к креплениям. Электрическую часть подключают с заземлением, а гидравлическую — после проверки резьб, прокладок и заполнения. При первом запуске наблюдают за шумом, вибрацией, температурой корпуса и равномерностью прогрева помещения.
5. Виды и разновидности
Трубчатый теплообменник устойчив к загрязнениям и надёжен, но передаёт тепло менее интенсивно и требует места. Пластинчатый аппарат компактен и эффективен, однако чувствительнее к качеству воды и состоянию каналов. Ребристая поверхность увеличивает площадь отдачи тепла, но обычно требует принудительного движения воздуха и исправного вентилятора.
Выбор типа связывают с теплопотерями гаража, режимом отопления, доступом для очистки и возможностью заменить детали. Биметаллическое исполнение может снизить риск коррозии, если его материалы совместимы с теплоносителем. Сравнивают не рекламное описание, а паспортные режимы, сопротивление, крепление и условия обслуживания.
| Значение | Источник |
|---|---|
| Трубчатый теплообменник: высокая надежность, устойчивость к загрязнениям, низкий коэффициент теплопередачи. | инженерная практика; классификация |
| Пластинчатый теплообменник: высокая эффективность, компактность, чувствительность к качеству воды. | инженерная практика; классификация |
| Ребристый теплообменник: увеличенная площадь поверхности, необходимость принудительной конвекции. | инженерная практика; классификация |
6. На что влияет и зачем нужно
Принудительная конвекция увеличивает теплоотдачу в 2–3 раза по сравнению с естественным движением воздуха, если вентилятор и отопительный контур работают в согласованном режиме. Биметаллические материалы снижают риск коррозии при совместимости с теплоносителем и могут увеличить срок службы узла.
Теплообменник распределяет тепло через воздушный поток, поэтому результат зависит от расположения корпуса, направления струи и работы вентилятора. При естественной конвекции движение воздуха слабее связано с электрическим приводом, а при принудительной требуется контролировать питание, шум и состояние крыльчатки. Равномерность нагрева проверяют в рабочей зоне, а не рядом с аппаратом.
Исполнение с биметаллическими материалами снижает риск коррозии только при совместимости со средой и правильной эксплуатацией. Устройство не исправляет недостаточное утепление гаража и не заменяет расчёт теплопотерь. При изменении температуры теплоносителя повторно оценивают давление, расход воздуха и защиту вентилятора от работы без жидкости.
7. Частые ошибки и на что смотреть
Рабочее давление не превышают относительно паспортного ограничения, иначе корпус и соединения могут потерять герметичность. Теплообменник не размещают рядом с легковоспламеняющимися материалами без предусмотренной защиты. Вентилятор не включают при отсутствии теплоносителя: без отвода тепла перегревается электродвигатель и страдает узел.
При осмотре проверяют резьбы, прокладки, сварные участки и следы коррозии. Утечка теплоносителя может повредить металл и сделать воздушный нагрев нестабильным. Если появились шум, вибрация или снижение подачи воздуха, сначала отключают питание и проверяют крыльчатку, крепление и заполнение контура, затем возвращают аппарат в работу.
Частые вопросы
Какой тип выбрать для гаража: трубчатый, пластинчатый или ребристый?
Трубчатый аппарат устойчив к загрязнениям и удобен там, где важна надёжность, но требует больше места. Пластинчатый компактнее и эффективно передаёт тепло, однако чувствительнее к качеству воды. Ребристый увеличивает площадь отдачи, но обычно нуждается в принудительном движении воздуха. Выбор связывают с теплопотерями, отопительным контуром и доступом для очистки.
Почему нельзя запускать вентилятор без теплоносителя?
Теплоноситель отводит тепло от поверхности и не даёт узлу перегреваться локально. При пустом контуре вентилятор продолжает перемещать воздух, но охлаждение металлических частей и электродвигателя становится недостаточным. Перед включением проверяют заполнение, удаление воздуха и герметичность. Если циркуляция пропала во время работы, питание вентилятора отключают до выяснения причины.
Как связать мощность аппарата с утеплением гаража?
Сначала оценивают теплопотери по объёму помещения, утеплению, воротам и требуемой температуре воздуха. Затем сопоставляют нагрузку с температурой теплоносителя, расходом воздуха и возможностями отопительного контура. Параметры из таблицы служат ориентиром для проверки, а не заменяют расчёт конкретного гаража. После монтажа проверяют равномерность прогрева и работу вентилятора.
Где разместить теплообменник относительно горючих материалов?
Место выбирают с учётом паспортных требований к зазорам, температуры поверхности и направления воздушной струи. Рядом с легковоспламеняющимися материалами узел не размещают без предусмотренной термозащиты. Крепление должно быть устойчивым, а доступ к арматуре, соединениям и вентилятору — свободным. Перед запуском проверяют нагрев корпуса и отсутствие контакта с посторонними предметами.
Можно ли использовать антифриз в отопительном контуре гаража?
Антифриз допустим только при совместимости с котлом, теплообменником, насосом и уплотнениями, подтверждённой документацией. Его свойства влияют на теплоотдачу, сопротивление и требования к циркуляции. Водяной или незамерзающий состав выбирают по условиям помещения и системе, затем проверяют давление и герметичность. Вентилятор не заменяет контроль заполнения жидкостью.
Что проверить, если воздух в гараже прогревается неравномерно?
Проверяют направление и расход воздушного потока, работу вентилятора, отсутствие препятствий перед корпусом и заполнение отопительного контура. Затем сравнивают температуру теплоносителя, состояние фильтров и равномерность нагрева поверхности. Причиной может быть неверное место установки или недостаточная мощность по теплопотерям. Давление и соединения проверяют до изменения режима вентилятора.
