Теплообменник Экофор разделяет контуры отопления и ГВС, передавая тепло через пластины без смешения рабочих сред. Подбор и обслуживание связывают с материалом пластин, присоединениями, допустимым давлением, температурой теплоносителя, расходом воды, направлением потоков и доступом к уплотнениям, поскольку загрязнение каналов меняет сопротивление и нагрев.
данные обновлены 2026-10-21 ·
1. Как Экофор разделяет контуры отопления и ГВС

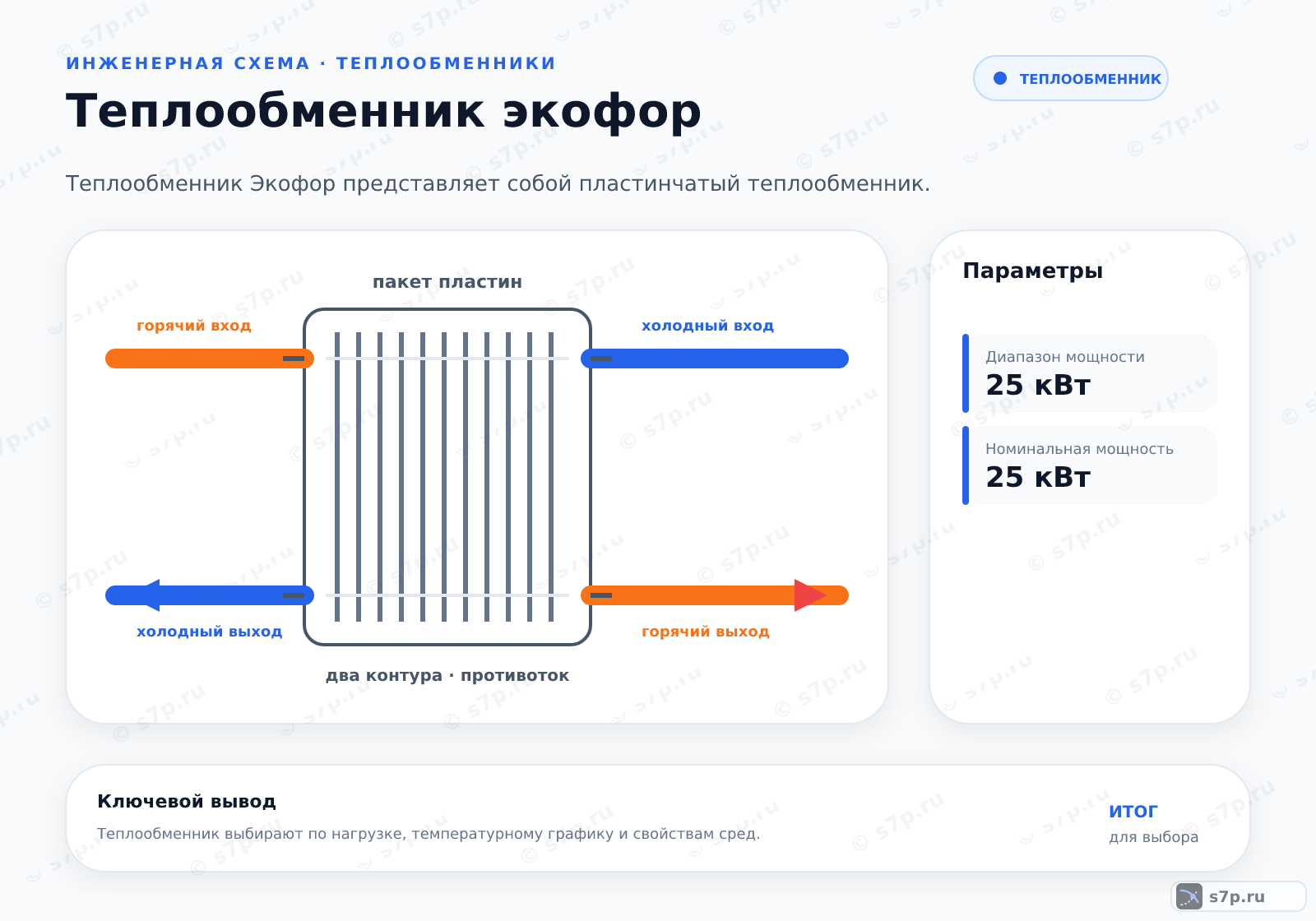

Экофор включает пластинчатый теплообменник, который разделяет контур отопления и контур ГВС. Тепло проходит через пластины, а рабочие среды движутся по соседним каналам и не смешиваются. Такое устройство связывает тепловой режим котла с расходом воды и состоянием поверхности, поэтому его оценивают как часть всей обвязки.
Перед подбором проверяют назначение системы, материал пластин, присоединения и требования к воде. Название модели не заменяет паспортную сверку: похожий корпус может иметь иное расположение патрубков или допустимое давление. Оставляют доступ к соединениям и уплотнениям, чтобы промывка и контроль герметичности не требовали разборки соседних участков.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Пластинчатый пакет передаёт тепло между отопительным и водяным контурами. На одной стороне циркулирует теплоноситель, на другой — вода ГВС; направление движения задают патрубки и схема подключения. Загрязнение каналов увеличивает сопротивление и меняет расход, поэтому результат зависит не только от площади пластин, но и от качества воды.
Монтаж начинают с подготовки места, отключения котла и слива теплоносителя. После установки подключают контуры, заполняют систему и осматривают соединения. Перед эксплуатацией удаляют воздух и проверяют отсутствие течи при рабочем режиме. Гидроудар предупреждают плавным открытием арматуры и исправностью элементов, которые ограничивают резкое изменение потока.
- Шаг 1Подготовка места и инструментов для монтажа.
- Шаг 2Отключение котла и слив теплоносителя.
- Шаг 3Установка теплообменника на трубопровод.
- Шаг 4Подключение контура отопления.
- Шаг 5Подключение контура горячего водоснабжения.
- Шаг 6Заполнение системы водой и проверка на герметичность.
3. Ключевые параметры
Сопоставляют диапазон мощности, максимальное давление, температуру теплоносителя, диаметр присоединения и расход воды. Мощность описывает тепловую задачу, а давление и температура задают границы безопасной работы. Расход связывает эти условия с фактическим нагревом, поэтому его проверяют для каждого контура и режима потребления.
При замене сверяют тип соединений, направление потоков, материал уплотнений и доступное место. Табличное значение относится к конкретному исполнению и не переносится автоматически на систему с другой водой или сопротивлением. Если показания расходятся с ожидаемыми, проверяют воздух, фильтр, арматуру и загрязнение каналов до изменения настройки котла.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Диапазон мощности | 25 кВт | кВт | инженерная практика; сверить по паспорту |
| Максимальное давление | 10 бар | бар | инженерная практика; сверить по паспорту |
| Температура теплоносителя | 110 °C | °C | инженерная практика; сверить по паспорту |
| Диаметр присоединения | 32 мм | мм | инженерная практика; сверить по паспорту |
| Расход воды | 15 л/мин | л/мин | инженерная практика; сверить по паспорту |

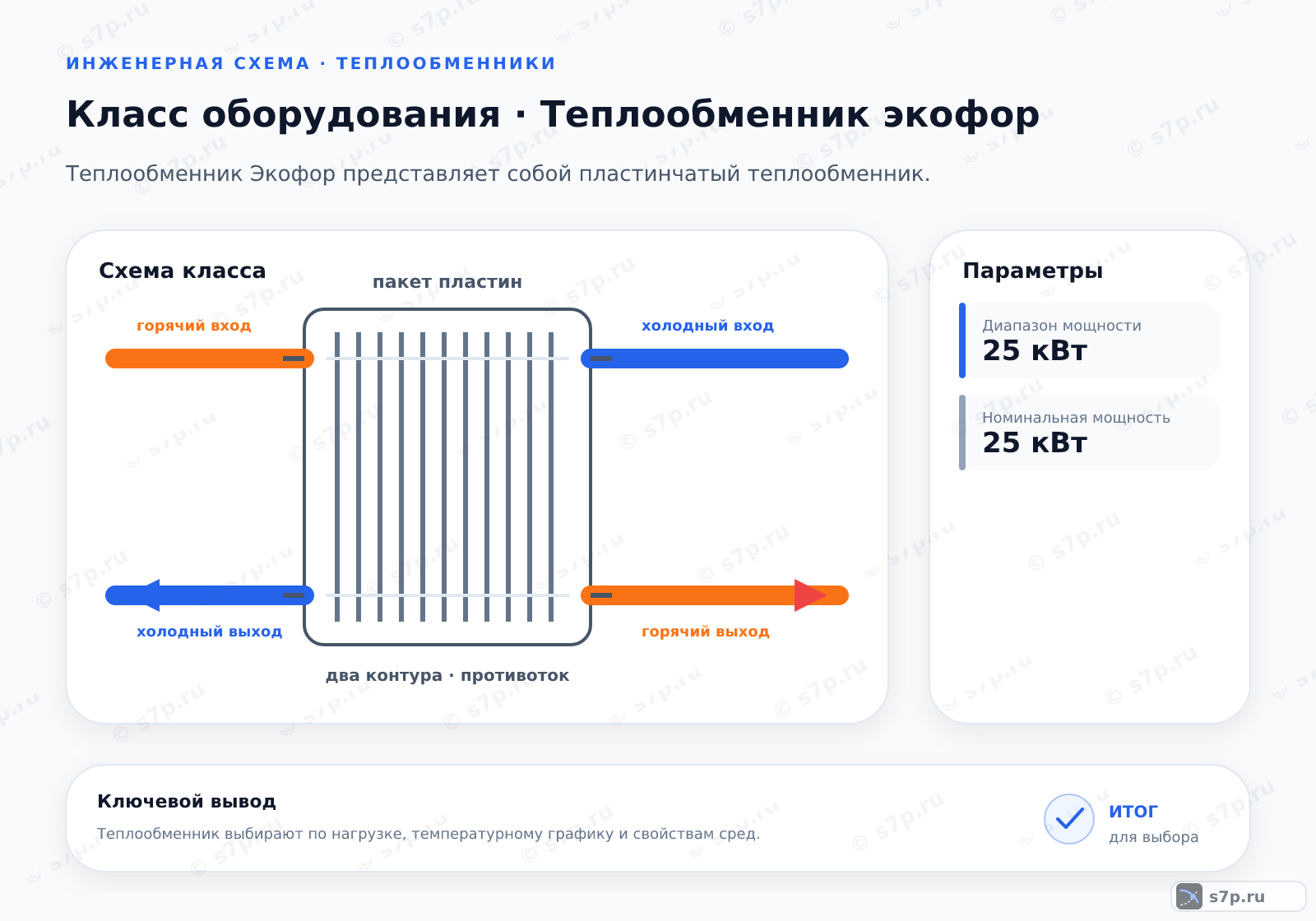

4. Схема движения теплоносителя и воды ГВС
В схеме теплоноситель от котла проходит по своему каналу, а вода ГВС — по соседнему; пластины передают тепловой поток через разделяющую поверхность. На входах и выходах предусматривают арматуру для отключения и обслуживания. Смешение сред не является частью нормальной работы, поэтому его признаки требуют немедленной проверки герметичности.
Порядок соединений читают по маркировке патрубков и схеме изготовителя. После заполнения контролируют давление, воздух и состояние уплотнений, затем открывают арматуру без рывка. При слабом нагреве различают недостаток расхода, загрязнение пластин и ошибочное подключение: измерения до и после аппарата помогают отделить эти причины.
5. Виды и разновидности
Паяный пластинчатый теплообменник компактен и не требует разборного пакета, поэтому его обслуживают промывкой или заменой по паспорту. Разборный вариант с болтовым соединением позволяет открыть пакет и проверить пластины, но требует исправных уплотнений. Исполнение для низкотемпературных систем выбирают по режиму контуров, а не по одному габариту.
Сравнение ведут по доступности очистки, качеству воды, температуре, давлению и возможности заменить прокладки. Для системы с загрязнённой водой разборность может упростить обслуживание, но не отменяет водоподготовку. Перед заказом проверяют схему движения сред и совместимость материалов, чтобы не получить течь после монтажа.
| Значение | Источник |
|---|---|
| Пластинчатый теплообменник с паяными пластинами. | инженерная практика; сверить по паспорту |
| Разборной теплообменник с болтовым соединением. | инженерная практика; сверить по паспорту |
| Теплообменник для низкотемпературных систем. | инженерная практика; сверить по паспорту |
6. Частые ошибки и на что смотреть
Максимальное давление проверяют по паспорту аппарата и не превышают при заполнении, работе или промывке. Гидроудар возникает при резком изменении потока, поэтому арматуру открывают плавно, а воздух удаляют до выхода на режим. Качество воды отслеживают по условиям системы, поскольку отложения меняют проходы и ухудшают теплообмен.
Уплотнения осматривают после монтажа, промывки и любого вмешательства. Течь между контурами или наружу нельзя маскировать подтяжкой без выяснения причины: проверяют посадку пластин, состояние прокладки и перекос соединения. При снижении производительности сначала очищают доступные элементы и сверяют расход, а затем принимают решение о промывке или замене.
Частые вопросы
Когда выбрать паяный, а когда разборный аппарат?
Паяный пластинчатый аппарат компактен и не требует обслуживания пакета прокладок, но при загрязнении его обычно промывают или заменяют по паспорту. Разборная конструкция с болтовым соединением позволяет открыть пакет, осмотреть пластины и заменить уплотнения. Выбор связывают с качеством воды, доступом для обслуживания, температурой, давлением и схемой контуров.
Как не допустить гидроудар при заполнении системы?
Арматуру открывают плавно, не подавая воду резким импульсом, и заранее проверяют свободный проход и состояние запорных элементов. Воздух удаляют до выхода на рабочий режим, а соединения осматривают во время заполнения. Если в системе есть элементы защиты от скачка давления, их исправность проверяют по документации.
Как качество воды влияет на пластины?
Растворённые соли и загрязнения оседают в каналах, уменьшают проход и ухудшают передачу тепла. Из-за этого меняются расход и сопротивление, а нагрев становится нестабильным. Условия водоподготовки выбирают по системе и материалам аппарата. При ухудшении работы сначала проверяют фильтр, расход и отложения, затем выбирают промывку, совместимую с пластинами.
Почему вода после аппарата остаётся недостаточно горячей?
Причиной может быть слабый расход теплоносителя, воздух, загрязнение пластин, закрытая арматура или неверное подключение контуров. Проверяют давление, направление потоков и показания до и после теплообменника. Если соединения перепутаны, настройка котла не устранит проблему. После удаления воздуха и очистки повторно оценивают нагрев, расход и герметичность.
Что сопоставить перед заказом Экофор?
Сверяют диапазон мощности, максимальное давление, температуру теплоносителя, диаметр присоединения и расход воды. Дополнительно проверяют направление потоков, материал пластин, тип соединений, уплотнения и доступное место. Табличные значения относятся к конкретному исполнению, поэтому итог подтверждают по паспорту и фактической схеме отопления и ГВС.
Как понять, что течь связана с уплотнением?
Осматривают стык после заполнения и выхода на рабочее давление, затем проверяют посадку пластин, состояние прокладки и отсутствие перекоса соединения. Подтяжка без диагностики может скрыть повреждение или деформировать пакет. Если есть смешение сред либо повторная течь после сборки, аппарат отключают и выбирают ремонт или замену по паспорту.
