Теплообменник котла передает тепловую энергию от продуктов сгорания теплоносителю через металлическую стенку, обеспечивая нагрев воды для системы отопления или ГВС. Теплообменник котла — это устройство, обеспечивающее передачу тепловой энергии от продуктов сгорания топлива теплоносителю (воде) в системе отопления или горячего водоснабжения без их прямого смешивания. Увеличение площади поверхности теплообменника повышает эффективность передачи тепла.
данные обновлены 2026-10-21 ·
1. Что такое теплообменник котла простыми словами
Теплообменник отделяет продукты сгорания или горячий теплоноситель от воды и передаёт ей тепловую энергию через металлическую стенку. В котле он связывает источник тепла с контуром отопления или ГВС, не допуская прямого смешения сред. Рабочее состояние зависит от материала, площади поверхности, расхода и чистоты каналов.
Первичный аппарат принимает тепло от пламени, вторичный нагревает воду для ГВС, а битермическая труба совмещает оба контура в одной конструкции. По схеме проверяют, где находится каждый поток, какие патрубки к нему относятся и как получить доступ к соединениям без повреждения уплотнений.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Перед демонтажом отключают газ и электропитание, сливают теплоноситель из отопительного и ГВС-контуров, затем снимают корпус и отсоединяют трубопроводы. Посадочные места очищают от загрязнений, новый аппарат устанавливают с новыми уплотнительными кольцами. После подключения труб проверяют герметичность каждого соединения.
Порядок нужен для разделения сред и защиты внутренних деталей от остаточного давления и влаги. Если перепутать патрубки или оставить грязь на посадочной поверхности, соединение может потерять плотность. После заполнения контуров осматривают места стыка, а результат сопоставляют с конструкцией первичного, вторичного или битермического варианта.
- Шаг 1Отключите газ и электропитание котла для обеспечения безопасности работ.
- Шаг 2Слейте теплоноситель из системы отопления и контура ГВС.
- Шаг 3Демонтируйте корпус котла и отсоедините трубопроводы от теплообменника.
- Шаг 4Извлеките старый теплообменник, очистите посадочные места от грязи.
- Шаг 5Установите новый теплообменник с новыми уплотнительными кольцами.
- Шаг 6Подключите трубопроводы и проверьте герметичность соединений.
3. Ключевые параметры
В таблице указаны теплопроводность меди 385 Вт/(м·К), толщина стенки трубы 0.5 мм, коэффициент теплопередачи 600 Вт/(м²·К) и разница температур 20 °C. Эти значения помогают читать устройство: материал влияет на передачу тепла, стенка — на путь теплового потока, коэффициент — на интенсивность обмена, а температурная разница — на рабочий режим.
Параметры с пометкой о проверке по паспорту нельзя переносить на любой котёл. При сравнении смотрят на среду в каждом контуре, давление воды, состояние поверхности и доступ к очистке. Рабочее давление воды в иллюстративной схеме указано как 2 бар, но фактический предел берут из паспорта конкретного аппарата.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Теплопроводность меди | 385 Вт/(м·К) | Вт/(м·К) | справочник материалов |
| Толщина стенки трубы | 0.5 мм | мм | инженерная практика; сверить по паспорту |
| Коэффициент теплопередачи | 600 Вт/(м²·К) | Вт/(м²·К) | инженерная практика; сверить по паспорту |
| Разница температур | 20 °C | °C | инженерная практика; сверить по паспорту |
4. Схема движения сред в теплообменнике

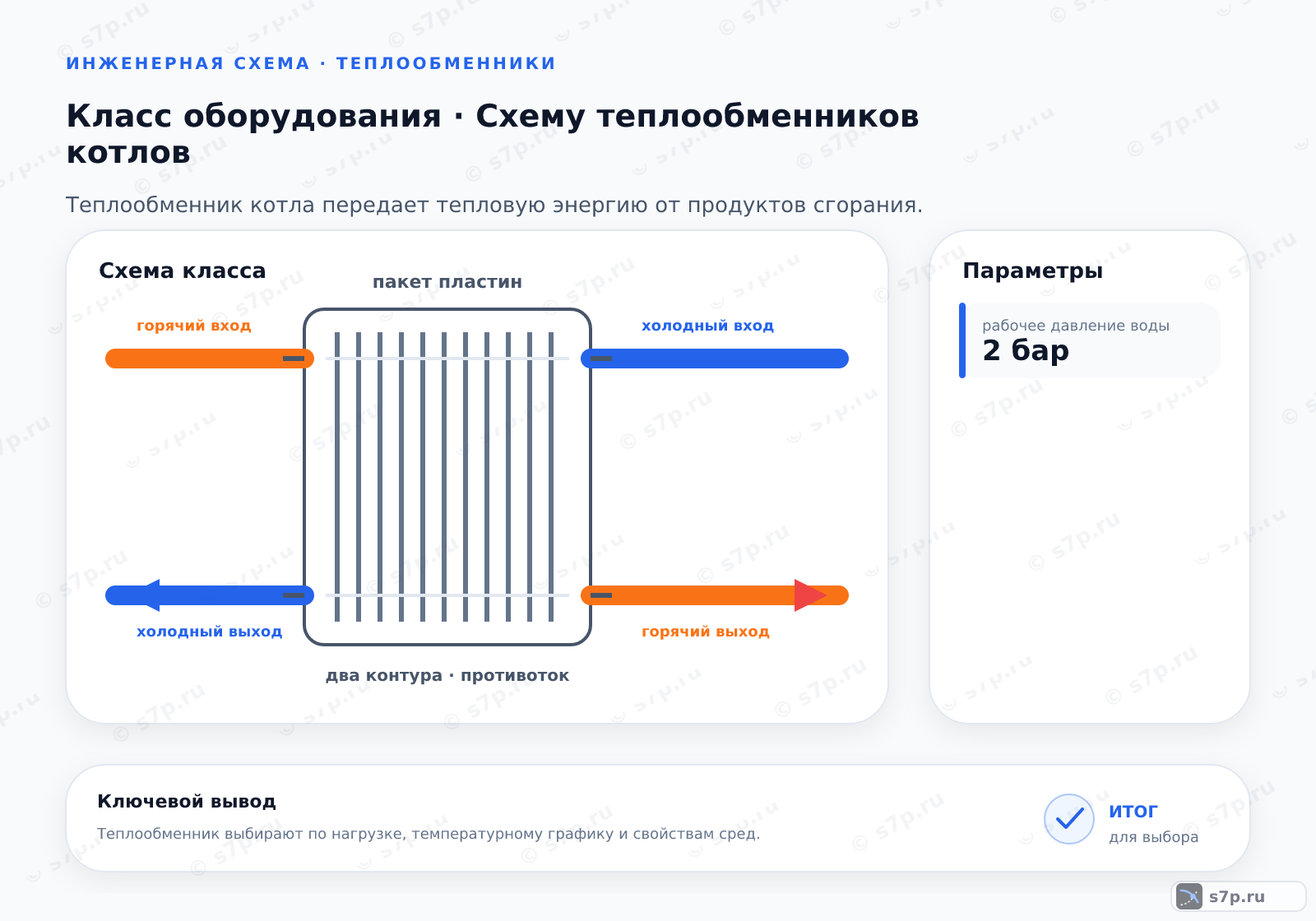

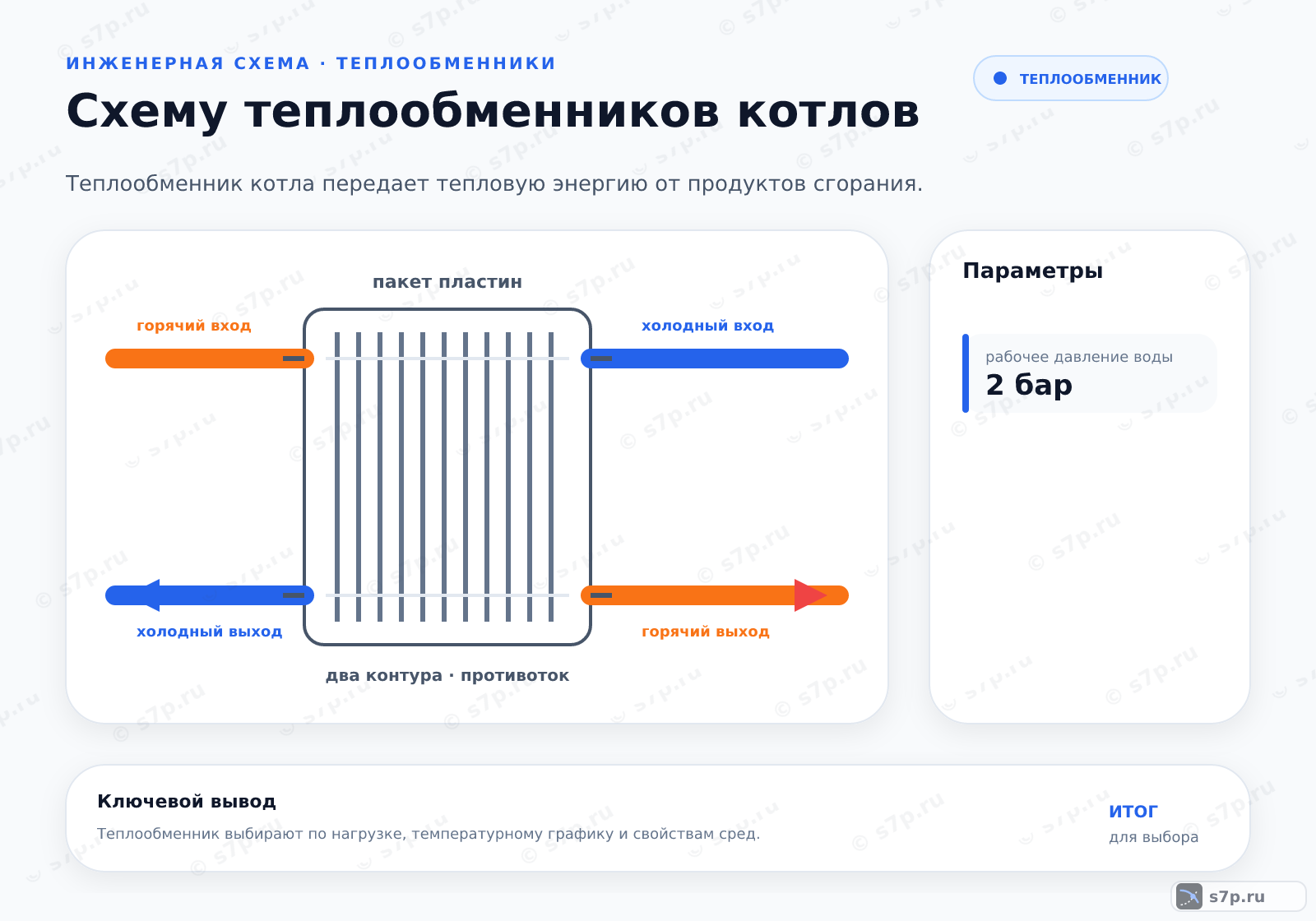

Тепло от пламени или первичного контура поступает к металлической стенке, а вода отопления или ГВС проходит по своему каналу. Среды движутся раздельно, поэтому схема показывает не только место передачи тепла, но и границы каждого контура. Патрубки подачи и обратки связывают аппарат с остальной обвязкой котла.
При осмотре отмечают вход и выход обеих сред, уплотнения, крепления и направление потока. Падение температуры или течь локализуют сравнением до и после теплообменника. Для битермической конструкции особенно проверяют разделение каналов, а для вторичного аппарата — состояние поверхности, контактирующей с водой ГВС.
5. Виды и разновидности
Первичный теплообменник передаёт энергию от пламени, вторичный нагревает воду ГВС, а битермическая труба объединяет работу отопительного и санитарного контуров. Такое различие определяет путь среды, расположение датчиков и порядок диагностики. Название исполнения не показывает фактическую производительность без проверки материала и режима.
Для сравнения смотрят на доступность очистки, состояние каналов, совместимость с теплоносителем и способ замены уплотнений. Медная поверхность может передавать тепло с указанной теплопроводностью 385 Вт/(м·К), но загрязнение и неверный расход меняют результат. Итог сверяют с паспортом и схемой конкретного котла.
| Значение | Источник |
|---|---|
| Первичный теплообменник: принимает тепло от пламени. | инженерная практика; сверить по паспорту |
| Вторичный теплообменник: нагревает воду для ГВС. | инженерная практика; сверить по паспорту |
| Битермическая труба: совмещает оба контура. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Медь сочетает малую толщину стенки с высокой теплопроводностью; в таблице для неё приведено 385 Вт/(м·К). На работе аппарата отражаются также чистота каналов, разница температур 20 °C и расход среды. Поэтому материал оценивают вместе с площадью поверхности и реальным сопротивлением контура.
Задача теплообменника — передать энергию без смешения потоков и сохранить герметичность при нагреве. При обслуживании следят за накипью, коррозией, следами влаги и состоянием уплотнительных колец. Если очистка меняет проходное сечение, после неё повторно проверяют движение среды и плотность стыков.
7. Частые ошибки и на что смотреть
С котлом не работают без заземления и проверки герметичности, а газ и электропитание отключают до разборки. Агрессивный состав для промывки может повредить медные детали или уплотнения, поэтому совместимость проверяют по паспорту. Следы влаги после сборки нельзя принимать за нормальный результат пуска.
Ошибка монтажа часто проявляется как течь на стыке, падение нагрева или смешение контуров. Сначала сверяют патрубки и посадочные поверхности, затем состояние колец и креплений. При устойчивом отклонении измеряют температуры до и после аппарата, не пытаясь исправить негерметичность изменением режима котла.
Частые вопросы
Чем первичный теплообменник отличается от вторичного?
Первичный аппарат принимает тепло от пламени и передаёт его теплоносителю отопительного контура. Вторичный работает с водой ГВС и отделяет её от отопительной среды. Битермическая труба объединяет оба направления в одной конструкции, поэтому её каналы проверяют особенно внимательно. При выборе сопоставляют схему котла, среду, патрубки, доступ к очистке и паспортные ограничения, а не только название детали.
Что проверить перед снятием теплообменника котла?
До разборки отключают газ и электропитание, затем сливают теплоноситель из отопительного и ГВС-контуров. После снятия корпуса отсоединяют трубопроводы и освобождают посадочные места. Состояние соединений фиксируют до демонтажа, чтобы не перепутать патрубки при сборке. Новые уплотнительные кольца готовят заранее, а после установки проверяют герметичность всех стыков и отсутствие смешения сред.
Почему теплообменник перестаёт нормально передавать тепло?
Причиной бывает загрязнение каналов, накипь, коррозия, недостаточный расход или несоответствие режима. В таблице приведены коэффициент теплопередачи 600 Вт/(м²·К) и разница температур 20 °C, но фактический результат зависит от состояния поверхности и движения среды. Сравнивают температуры до и после аппарата, проверяют давление воды 2 бар по схеме и осматривают соединения. После очистки повторяют контроль герметичности.
Как понять, что течёт сам теплообменник, а не соединение?
Сначала вытирают доступные стыки и осматривают уплотнительные кольца, патрубки и посадочные места. Затем разделяют контуры и наблюдают, где появляется влага после заполнения. Течь на стыке указывает на положение кольца, грязь или перекос соединения; влага из корпуса или между контурами требует проверки самого аппарата. Работа продолжается только после установления источника и восстановления герметичности.
Когда медный теплообменник нельзя промывать агрессивным составом?
Медные детали и уплотнения могут повреждаться составом, который не совместим с материалом или отложениями. В таблице теплопроводность меди указана как 385 Вт/(м·К), но это не разрешение применять любой реагент. Перед промывкой смотрят паспорт, состав средства, состояние поверхности и способ удаления остатков. Если есть сомнение, аппарат очищают методом, допустимым для конкретной конструкции, с последующей проверкой плотности.
Как сопоставить толщину стенки и теплопередачу при выборе?
Толщина стенки трубы в таблице указана как 0.5 мм, а коэффициент теплопередачи — 600 Вт/(м²·К). Эти поля описывают разные свойства и не дают самостоятельного ответа о пригодности. Смотрят также на материал, среду, разницу температур, давление, площадь поверхности и состояние каналов. Параметры с пометкой о проверке по паспорту переносят только на совместимую модель и схему котла.
