Регулировка газовой горелки согласует подачу газа, первичного воздуха и отвод дымовых газов для устойчивого пламени и измеряемого состава продуктов сгорания. Настройку выполняют по паспорту конкретной горелки и показаниям газоанализатора, сопоставляя CO, O2, температуру дымовых газов, давление газа и коэффициент избытка воздуха.
данные обновлены 2026-10-21 ·

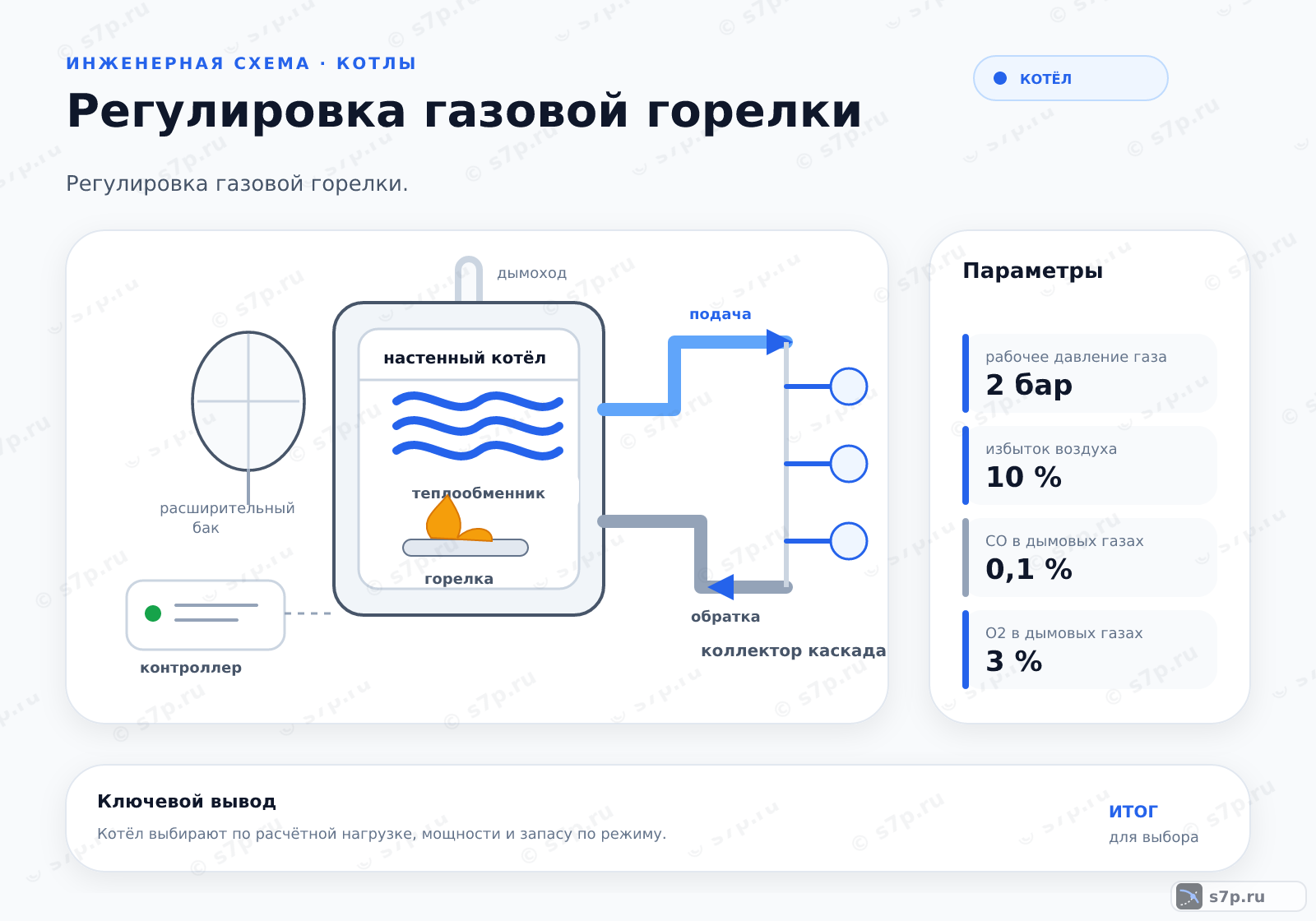

1. Цель регулировки горелки и условия безопасной настройки
Регулировка газовой горелки связывает подачу газа, первичного воздуха и условия отвода дымовых газов. Цель настройки — получить устойчивое пламя и измеряемый состав продуктов сгорания при выбранном режиме котла. Работу выполняют по конструкции конкретной горелки, её паспорту и показаниям газоанализатора.
Перед вмешательством котёл обесточивают и перекрывают газовый кран. Защитный кожух снимают только после остановки и остывания оборудования. Доступ к заслонке, смесителю и отводам анализатора организуют так, чтобы при последующей проверке не нарушить герметичность газового тракта.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Атмосферная горелка смешивает газ с воздухом до воспламенения за счёт разрежения и формы смесителя. Наддувная получает воздух от вентилятора, поэтому её настройка зависит от работы привода и положения заслонки. Двухступенчатое исполнение требует проверки устойчивости пламени на малой и высокой подаче.
Газоанализатор подключают к отводу дымовых газов, затем фиксируют состояние горелки на выбранном режиме. Воздух изменяют малыми шагами, каждый раз ожидая стабилизации пламени и повторяя измерение. Сам цвет факела не заменяет контроль CO, O2 и температуры дымовых газов.
- Шаг 1Отключите электропитание котла и перекройте газовый кран.
- Шаг 2Снимите защитный кожух горелочного блока.
- Шаг 3Подключите газоанализатор к отводу дымовых газов.
- Шаг 4Запустите горелку на минимальной мощности.
- Шаг 5Отрегулируйте первичный воздух заслонкой смесителя.
- Шаг 6Зафиксируйте показания CO и O2.
- Шаг 7Повторите процедуру на максимальной мощности.

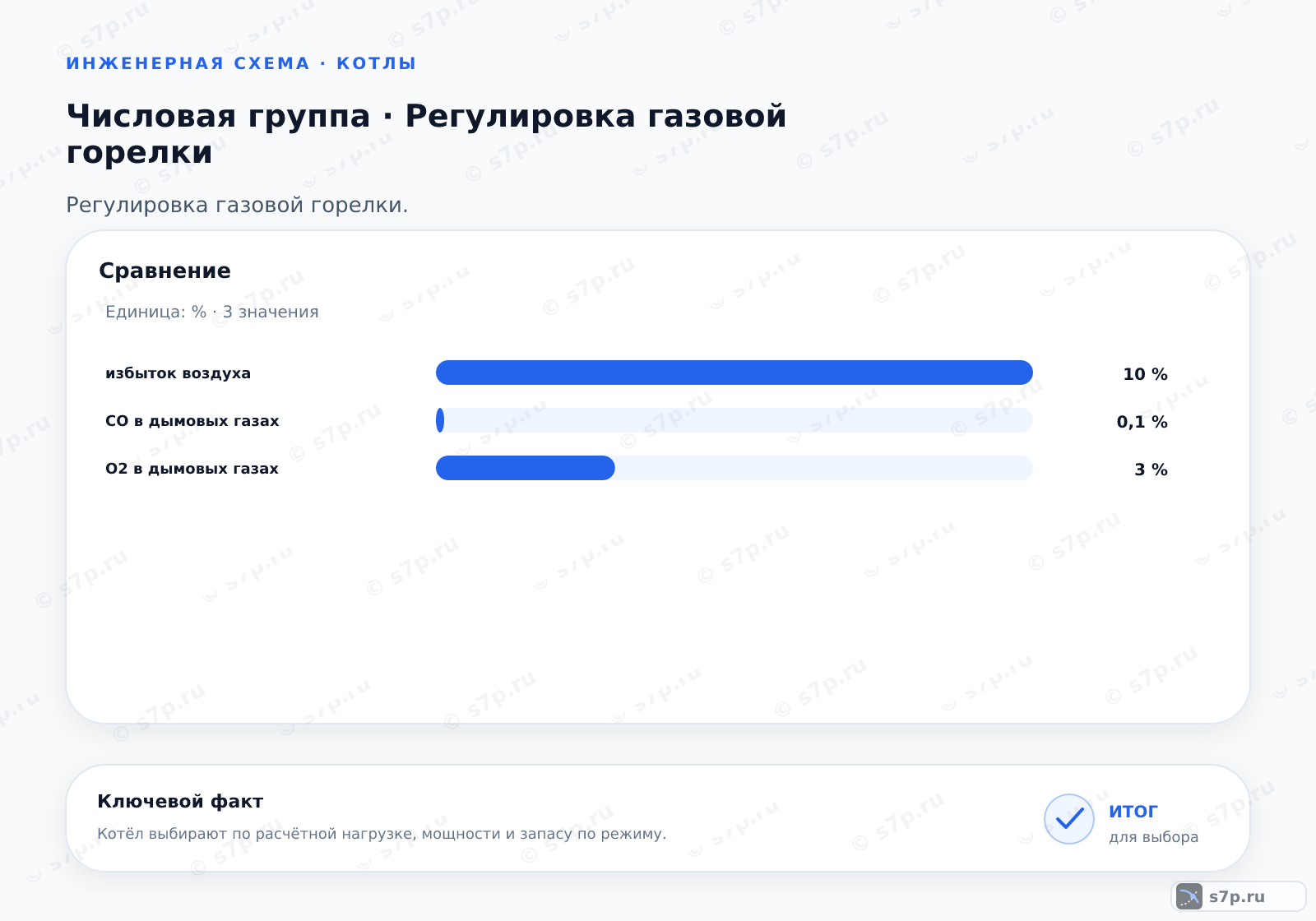

3. Ключевые параметры
При настройке сопоставляют содержание CO и O2 в дымовых газах, их температуру, давление газа на входе и коэффициент избытка воздуха. Эти показатели описывают разные стороны процесса: полноту сгорания, доступ кислорода, тепловой режим и соответствие подачи режиму горелки.
Значения таблицы служат точками контроля и требуют подтверждения паспортом и применимыми требованиями безопасности. Давление измеряют в предусмотренной точке, а анализатор размещают по инструкции. Ошибку измерения ищут по устойчивости показаний, состоянию дымохода и герметичности соединений.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| CO в дымовых газах | 0.1 % | % | СанПиН 1.2.3685-21; инженерная практика |
| O2 в дымовых газах | 3 % | % | инженерная практика |
| Температура дымовых газов | 140 °C | °C | инженерная практика |
| Давление газа на входе | 2 кПа | кПа | СП 402.1325800.2018; инженерная практика |
| Коэффициент избытка воздуха | 1.1 безразм. | безразм. | ГОСТ Р 55348-2012; инженерная практика |

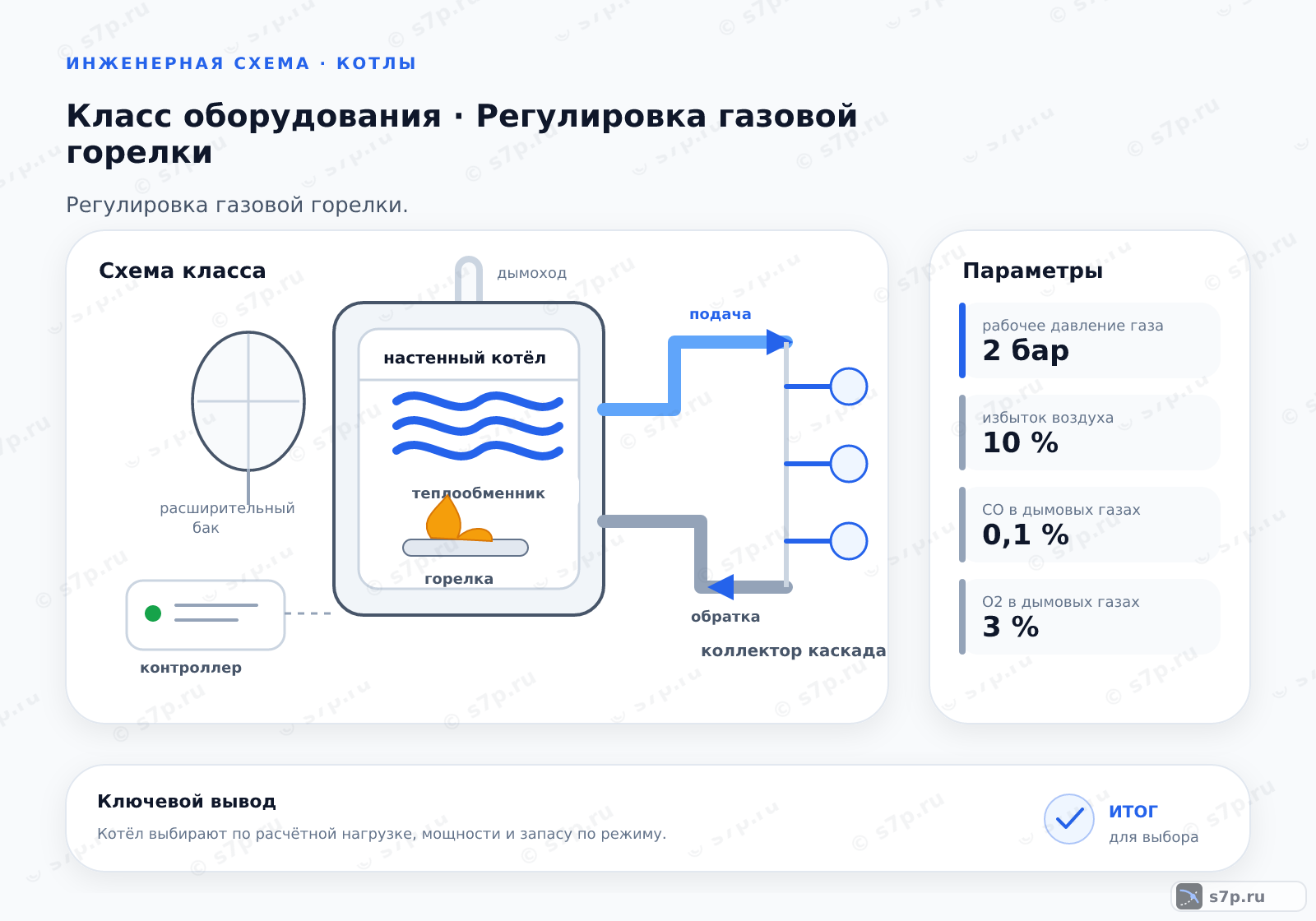

4. Схема регулировки подачи газа, воздуха и тяги
Рабочая схема начинается с подачи газа и воздуха в смеситель, продолжается воспламенением и передачей тепла теплообменнику, а завершается отводом дымовых газов. На каждом участке есть условие для регулировки: давление и герметичность газа, свободный проход воздуха, устойчивость пламени и тяга.
Порядок проверки сохраняют: отключение и перекрытие, подключение анализатора, запуск, настройка воздуха, фиксация показаний на режимах и повторный контроль. Изменение заслонки без измерения может скрыть недостаток воздуха или избыток газа. После настройки возвращают защитные элементы и проверяют отсутствие утечек.
5. Виды и разновидности
Атмосферное, наддувное и двухступенчатое исполнения отличаются способом образования смеси и характером регулирования. Атмосферное чувствительно к условиям поступления воздуха, наддувное — к вентилятору и давлению, а двухступенчатое — к согласованию режимов мощности. Нельзя переносить настройку одной конструкции на другую.
Сравнивают не только устройство горелки, но и доступный газ, автоматику, дымоход, точки измерения и требования к обслуживанию. Для выбранного типа проверяют паспортные параметры, диапазон регулирования и совместимость с котлом. Замена горелки без пересмотра схемы подачи и отвода нарушает исходные условия.
| Значение | Источник |
|---|---|
| Атмосферная горелка: смешение газа и воздуха происходит до воспламенения. | инженерная практика |
| Наддувная горелка: воздух подается вентилятором под давлением. | инженерная практика |
| Двухступенчатая горелка: имеет два уровня мощности (мин/макс). | инженерная практика |
6. Частые ошибки и на что смотреть
Настройка без газоанализатора не показывает содержание CO и O2, поэтому по внешнему виду пламени нельзя подтвердить качество сгорания. До измерений проверяют дымоход, соединения и доступ воздуха. Любой запах газа, нестабильное пламя или следы копоти требуют остановки оборудования и поиска причины.
К типичным ошибкам относятся регулировка при открытой дверце топки, изменение заслонки без фиксации исходных показаний и работа с негерметичным трактом. После корректировки проверяют горелку на доступных режимах, возвращают кожух и сверяют результат с паспортом и требованиями безопасности.
Частые вопросы
Зачем подключать газоанализатор при настройке горелки?
Газоанализатор показывает содержание CO и O2 в дымовых газах, а также помогает оценить температуру и устойчивость процесса сгорания. По одному цвету пламени нельзя подтвердить состав смеси или безопасность отвода. Измерения сопоставляют с паспортом горелки и условиями котла после стабилизации выбранного режима.
Чем атмосферная горелка отличается от наддувной?
Атмосферная горелка смешивает газ и воздух до воспламенения без отдельного вентилятора, поэтому чувствительна к условиям поступления воздуха. Наддувная получает воздух от вентилятора, и её режим зависит от привода, заслонки и давления. Настройки одной конструкции нельзя переносить на другую без паспорта и измерений.
Какой порядок проверки безопасен перед изменением заслонки?
Котёл обесточивают, перекрывают газ, дают оборудованию остыть и снимают кожух по инструкции. Затем проверяют герметичность, подключают анализатор к предусмотренному отводу и запускают горелку. Воздух изменяют малыми шагами с фиксацией показаний на режимах. После работы возвращают защитные элементы и повторяют контроль.
Что показывают измерения CO и O2 в дымовых газах?
CO характеризует полноту сгорания и риск образования угарного газа, а O2 помогает оценить избыток воздуха в смеси. Их рассматривают вместе с давлением газа, температурой дымовых газов и устойчивостью пламени. Отклонение одного показателя не исправляют вслепую: проверяют подачу воздуха, газовый тракт и дымоход.
Почему устойчивое пламя не доказывает правильную настройку?
Пламя может сохраняться при неверном соотношении газа и воздуха, загрязнённых жиклёрах, проблемах с тягой или недостаточном отводе дымовых газов. Внешний вид не показывает содержание CO и O2. Поэтому фиксируют показания анализатора, проверяют давление на входе и сопоставляют результат с документацией конкретной горелки.
Что проверить после завершения регулировки?
Проверяют герметичность газовых соединений, устойчивость пламени, показания анализатора, температуру дымовых газов и работу горелки на предусмотренных режимах. Осматривают дымоход и возвращают защитный кожух. При запахе газа, копоти, нестабильном розжиге или необычном шуме котёл отключают и устраняют причину до эксплуатации. Результат сопоставляют с паспортом горелки и котла.
